상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 5000 | 가늘고 긴 속도(r.p.m)의 범위: | 7.5 - 1000 rp.m |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 550 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 11 |
| 전압: | 커즈모지드 | 크기 (L*W*H): | 7355x1393x1537mm (크기) |
| 무게 (kg): | 7300 KG | 보증: | 1년 |
| 주요 판매점: | 높은 정확도 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 선반색상: | 명령으로서 |
| 선반 기능: | 회전 부품 절단 | 가공 지름: | 630 밀리미터 |
| 캐리지 위의 가공 직경: | 350 밀리미터 | 크로스 스트로크: | 440mm |
| 종방향 스트로크: | 5000 밀리미터 | 크로스 래피드 피드 속도: | 2000mm/분 |
| 종방향 급속 이송 속도: | 4000 밀리미터 / 분 | 미터법 나사 절단: | 1-240mm(50종) |
| 인치 나사 절단: | 14-1 TPI(26종) | 판매 후 서비스 제공: | 온라인 지원, 비디오 기술 지원 |
| 보증 후 서비스: | 비디오 기술 지원, 온라인 지원, 예비품, 현장 유지 보수와 수리 서비스 | 지역 서비스 위치: | 캐나다, 영국, 미국, 이탈리아, 프랑스, 브라질, 러시아, 호주, 남아프리카 |
| 조건: | 새로운 | 적용 가능한 산업: | 의류 매장, 건축 자재 매장, 기계 수리 매장, 제조 공장, 식품 및 음료 공장 |
| 전시실 위치: | 캐나다, 영국, 미국, 이탈리아, 프랑스, 독일, 러시아, 남아프리카, 호주 | 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 |
| 축 구멍(MM): | 100 | 맥스. 거꾸로 된 길이 (밀리미터): | 4850 밀리미터 |
| 연도: | 2020 | 항구: | 중국 항구 |
제품 설명

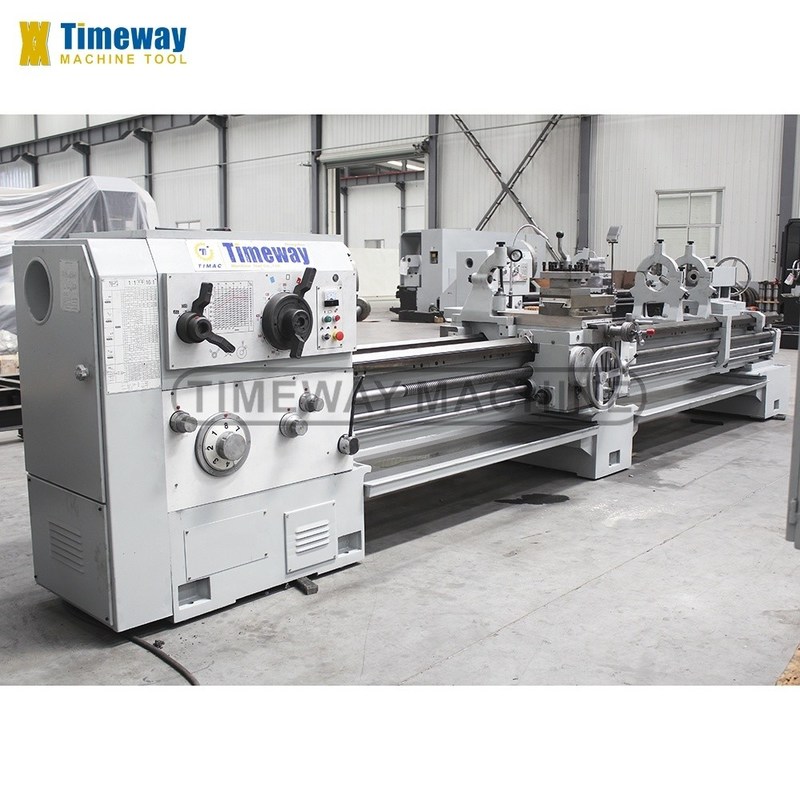

| 수평 톱니 거대 평행 중량 톱니 AL-630Bx4000
|
| 외면 및 끝 표면을 절단:
| 측정 정확도: |
|
|
|
| 표준 액세서리:
| 선택용 액세서리: |
|
|
|
| 기술 매개 변수 |
| 사양 | 단위 | AL-630B | AL-800B | AL-940B |
| 맥스, 침대 위로 돌라 | mm | 630 | 800 | 940 |
| 맥스. 차에 돌라 | mm | 350 | 520 | 660 |
| 작업 조각의 최대 길이 | mm | 750/1000/1500/2000/3000/4000/ 5000/6000/7000/9000/10000 | ||
| 최대 회전 길이 | mm | 600/850/1350/1850/2850/3850 4850/5850/6850/8850/9850 | ||
| 맥스. 틈을 뚫어 | mm | 830 | 1000 | 1140 |
| 실제 간격 너비 | mm | 300 | ||
| 침대 너비 | mm | 550 | ||
| 스핀드 코 | - | C11 | ||
| 스핀들 뚫기 | mm | 110 | ||
| 스핀드 톱니 | - | 1120 | ||
| 스핀드 속도 범위 | rpm | 7.5-1000 | 6~800 | |
| 스핀드 회전량 | 종류 | 18종 | ||
| 길쭉한 공급 범위 | mm/r | 64종류, 0.1-24.32 | ||
| 크로스 피드 범위 | mm/r | 64종, 0.05-12.16 | ||
| 리드 스크루의 스루프 피치 | mm | 12 | ||
| 메트릭 스레드의 수와 범위 | mm | 50종, 1-240종 | ||
| 인치 가닥의 수와 범위 | T.P.I | 26종, 14-1 | ||
| 모듈 스레드의 수와 범위 | mm | 53종, 0.5-120종 | ||
| 직선 가닥의 수와 범위 | D.P. | 24종, 28-1 | ||
| 급속한 이동 속도 | mm/min | 4000 | ||
| 크로스 슬라이드의 최대 이동 | mm | 440 | 540 | 570 |
| 최상위 슬라이드 이동 | mm | 200 | ||
| 도구 스탠크의 섹션 | mm | 32 | ||
| 꼬리 깃의 지름 | mm | 100 | ||
| 꼬리 깃털의 이동 | mm | 250 | ||
| 톱니 톱니 잎 | - | MT5 | ||
| 주전자 전력 | kw | 11 | ||
| 기계 길이 | mm | 2958/3275/3725/4225/5225/6275/ 7355/8355/10275/12275/- | ||
| 기계 너비 | mm | 1393 | 1473 | 1480 |
| 기계 높이 | mm | 1537 | 1622 | 1690 |
| 특징: |
이러한 수평 간격 침대 턴은 주로 내부 및 외부 실린더, 피자 및 다른 스윙 표면을 돌리는 데 적합하며 다양한 메트릭, 인치, 모듈 및 지름 피치 스레드를 돌립니다..그들은 또한 오일 굴곡과 키웨이를 뚫기 위해 사용될 수 있습니다.
1침대의 측면 벽은 이중 리브 판으로 구성되어 있으며, 내부 리브의 모양은 상자 유형과 굽은 리브 조합입니다.정확도는 안정적입니다.그리고 이 턴들은 강한 힘으로 절개를 할 수 있습니다.
2선두에, 하나의 레버에 의해 작동되는 장치가 있습니다. 이 장치는 바퀴를 빠르게 통과하는 데 사용됩니다. 스핀들 브레이킹 및 회전 방향 변경은 수압 시스템으로 제어됩니다.또는 수동 조작, 모든 것은 사용자 선택에 달려 있습니다.
3좌석 가이드 방식은 TSF 부드러운 벨트 착용 저항 물질에 의해 붙여집니다.
4. 사용자 요구에 따라, 우리는 자동 먹이 메커니즘으로 톱니를 장착 할 수 있습니다. 상단 슬라이드는 짧은 콩의 회전을 위해 독립적으로 사용할 수 있습니다.그것은 또한 긴 톱니 표면을 돌릴 수 있습니다.
| 기계에 대한 세부 사항: |
| 스핀드 박스:
무거운 직무 수평 톱니바퀴는 두 개의 손잡이를 통해 18 단계로 넓은 스핀드 속도를 7.5-1000rpm 가지고 있습니다. 따라서 다른 처리 요구 사항에 따라 다른 스핀드 속도를 선택할 수 있습니다. | |
| 4턱 독립 턱:
수평 간격 베드 턴 표준은 3 턱 턱으로 장착되어 있으며, 4 턱 독립 턱은 선택적입니다. |
| 수송:
가로와 가로로 이동할 수 있습니다. 수동, 자동 공급 및 빠른 공급. | |
| | 휴식을 취하십시오.
간격 침대 턴 표준 후속 휴식, 가공 때 얇고 긴 부품, 후속 휴식 더 정확한 부분을 지원 할 수 있습니다. |
| 꼬리 및 안정적인 휴식:
표준 수동 꼬리 스톡, 그리고 오른쪽으로 이동하고 기어와 래크를 통해 올립니다. | |
| | 전기 캐비닛:
매달린 형태의 전기 캐비닛은 톱니바퀴를 더 작고 아름답게 만듭니다. |
| 전기 부품:
턴은 CE 표시를 가진 중국의 유명 브랜드 전기 부품을 채택합니다. 고객은 또한 슈나이더 또는 시멘스 부품을 선택합니다.
| |

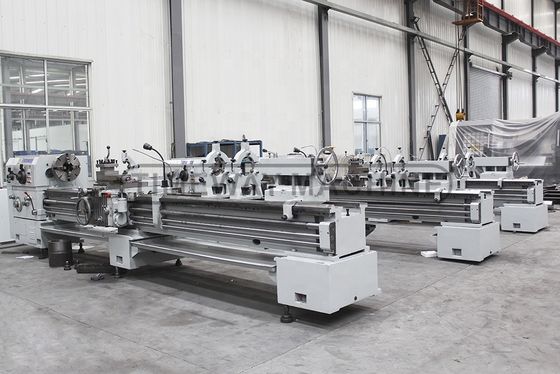

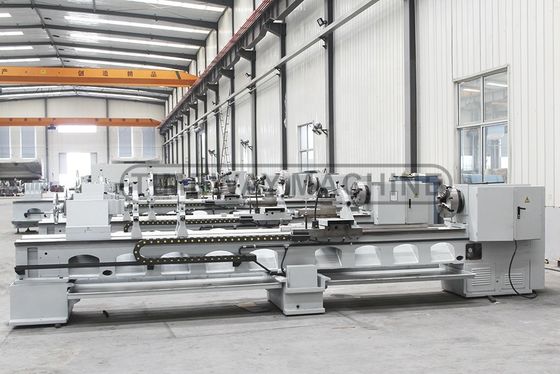

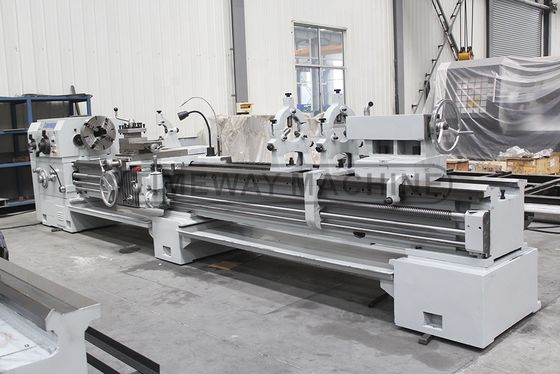

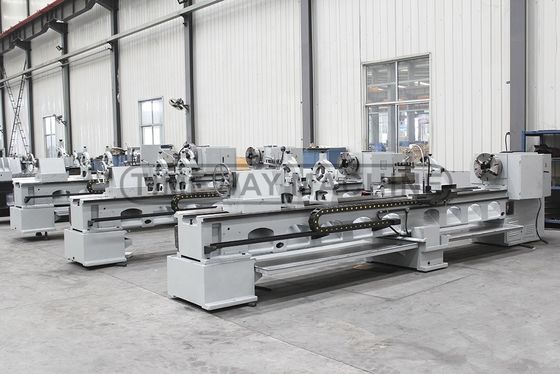

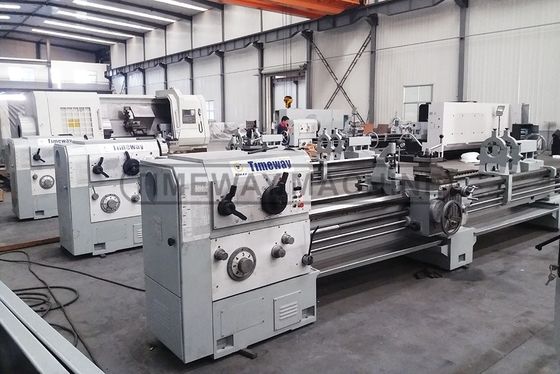

| 완성된 기계: |
