상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 1000/1500/2000 | 가늘고 긴 속도(r.p.m)의 범위: | 25 - 2000 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 등대세 | 베드 (밀리미터)의 폭: | 300 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 5.5 |
| 전압: | 220V/380V | 크기 (L*W*H): | 2200/2750/3250x1080x1370 |
| 무게 (kg): | 1645킬로그램 | 보증: | 1년 |
| 주요 판매점: | 고강도 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 갭 길이: | 165mm |
| 주축 속도 범위: | 25-2000RPM | 맥스. 갭 위에서 흔들리세요: | 690 밀리미터 |
| 베드 폭: | 300mm | 크로스슬라이드는 이동합니다: | 285 밀리미터 |
| 중심 거리: | 1000/1500/2000mm | 맥스. 크로스슬라이드 위에서 흔들리세요: | 270 밀리미터 |
| 세로 이송 범위: | 0.031-1.7(42)mm/회전 | 크로스 피드 범위: | 0.014-0.784(42)mm/회전 |
| 포장 크기(LxWxH): | 225/280/330x112x162cm | 조건: | 새로운 |
| 축 구멍(MM): | 58 | 적용 가능한 산업: | 호텔, 의류 매장, 건축 자재 매장, 기계 수리 매장, 제조 공장, 식품 및 음료 공장, 농장, 가정용, 소매, 식품 매장, 인쇄 매장, 건설 공사, 에너지 및 광산, 식품 및 음 |
| 전시실 위치: | 미국, 이탈리아, 프랑스, 독일, 파키스탄, 인도, 멕시코, 러시아, 칠레, UAE, 남아프리카, 호주 | 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 엔진 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 1900 밀리미터 | 연도: | 2020 |
제품 설명

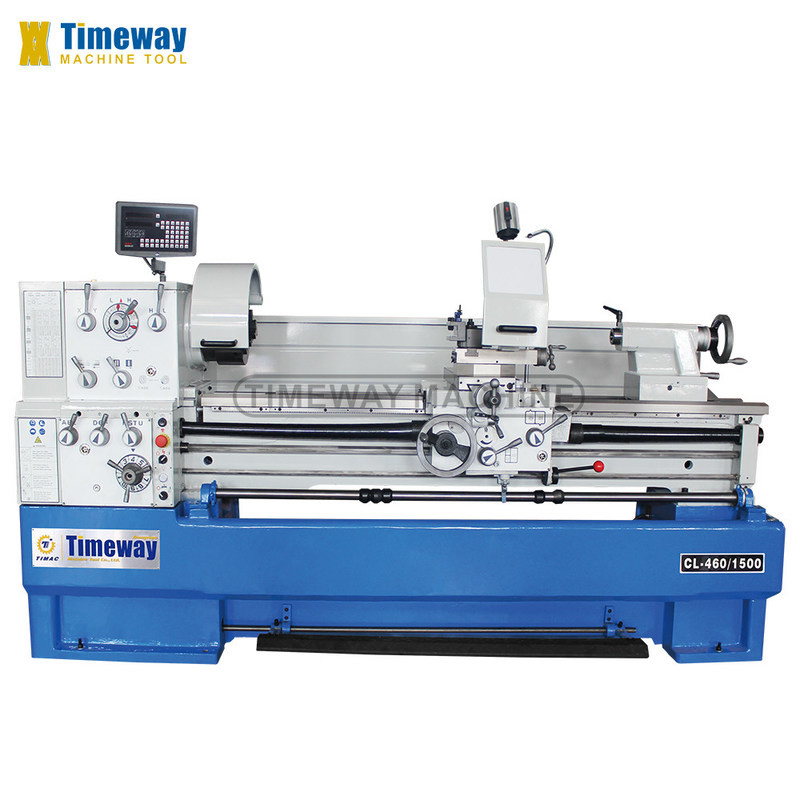

고 정밀 기어 헤드 간격 베드 라트
(CL-410,CL-460,CL-510Q)
특징:
이 시리즈의 보편적 센터 턴은 중소 크기의 회전 작업에 환상적인 모델입니다. 심지어 기본 구성에는 중요한 액세서리가 포함되어 있습니다.안정적이고 휴식을 취하십시오.이 모델의 응용 영역을 크게 증가. 비 생산 시간을 줄이기 위해, 이 모델은 또한 2 또는 3 축 디지털 읽기 장비를 갖추고 있습니다.
1.인덕티브 튼튼한, 닦은 회색 주사철 기계 침대.
2.전기 기계식 발 브레이크는 정지 시간을 크게 줄여줍니다.
3.최첨단 주 스핀들 베어링과 고품질의 각 구슬 베어링
4.쉽고 부드럽고 정확하게 조정 가능한 속도 및 공급 설정
5.튼튼하고 닦은 톱니바퀴와 톱니바퀴, 또한 먹이 톱니바퀴 부대에서.
6.중앙에 위치하고, 리드 스크루와 먹이 막대기를 가진 공급 및 스레드를위한 논리적 스위치.
7.톱니 회전용 조정 가능한 꼬리 스톡, 핸들 휠 기능 조정 가능한 스케일 (0.02mm).
8.제거 할 수있는 브릿지는 큰 지름의 작업 조각을 가공 할 수 있습니다.
9.헤드 스톡 기어는 고품질의 철근으로 만들어졌으며 HRC 48° 이상 단단합니다.
파라미터:
| 사양 | 단위 | CL-410 | CL-460 | CL-510Q |
| 맥스, 침대 위로 돌라 | mm | 410 | 460 | 510 |
| 크로스 슬라이드 | mm | 220 | 270 | 320 |
| 맥스, 틈을 넘기세요 | mm | 640 | 690 | 738 |
| 중앙 사이의 거리는 | mm | 1000/1500/ 2000 | 1000/1500/ 2000 | 1000/1500/2000 |
| 간격 길이가 | mm | 165 | 165 | 165 |
| 침대 너비 | mm | 300 | 300 | 300 |
| 스핀드 코 | - | D1-6 | D1-6 | D1-8 |
| 스핀들 뚫기 | mm | 58 | 58 | 80 |
| 스핀드 톱니 | - | MT6 | MT6 | MT7 |
| 스핀드 속도 범위 (단계) | rpm | 25~2000년 (12) | 25~2000년 (12) | 25-1700 (12) |
| 상단 슬라이드 이동 | mm | 128 | 128 | 130 |
| 크로스 슬라이드 이동 | mm | 285 | 285 | 305 |
| 도구 섹션 크기 | mm | 25x25 | 25x25 | 25x25 |
| 리드 스크라우드 | - | 40x4T.P.I. 또는 피치 6mm | 40x4T.P.I. 또는 피치 6mm | 40x4T.P.I. 또는 피치 6mm |
| 길쭉한 공급 범위 | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) | 0.031-1.7 (42) |
| 크로스 피드 범위 | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) | 0.014-0.784 (42) |
| 메트릭 스레드 범위 (종) | mm | 0.1-14 (41) | 0.1-14 (41) | 0.1-14 (41) |
| 인치 가닥 범위 (종) | TPI | 2-112 (60) | 2-112 (60) | 2-112 (60) |
| 직선 가닥 범위 (종) | DP | 4-112 (50) | 4-112 (50) | 4-112 (50) |
| 모듈 스레드 범위 (종) | MP | 0.1-7 (34) | 0.1-7 (34) | 0.1-7 (34) |
| 꼬리줄기 깃 지름 | mm | 60 | 60 | 60 |
| 꼬리줄기 깃 여행 | mm | 130 | 130 | 130 |
| 꼬리 깃털 | - | MT4 | MT4 | MT4 |
| 주전자 전력 | kw | 5.5 | 5.5 | 5.5 |
| 냉각 수소 펌프 전력 | kw | 0.1 | 0.1 | 0.1 |
| 기계 차원 (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 | 230/275/325x111x137 |
| 포장 크기 (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 | 235/280/330x112x153 |
| 순중량 | 1kg | 1580/1745/1900 | 1645/1810/1965 | 1446/1611/1715 |
| 총중량 | 1kg | 1844/2049/2229 | 1910/2115/2295 | 1711/1916/2045 |
표준 액세서리:
스레드 추격 다이얼
스플래시 보호
기름 총
작업등
냉각 시스템
안정적인 휴식
휴식을 취하세요
변속기
줄이는 수갑
발 브레이크
토대 볼트
도구 상자 & 도구
운영자 설명서
선택용 액세서리:
생활 센터
톱니 회전 장착장치
펌프
급변기 도구 보관기
2/3 축 디지털 판독
턱 커버
리드 스크루 커버
도구 기둥 덮개
운전판
델타 주파수 인버터
선택용 장비:

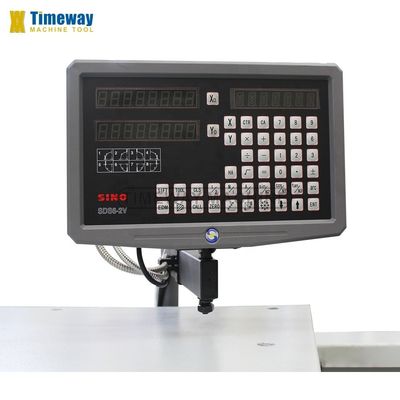

디지털 판독 시스템 (DRO)
빠른 변경 도구 포스트 & 홀더
톱니 회전 장착장치

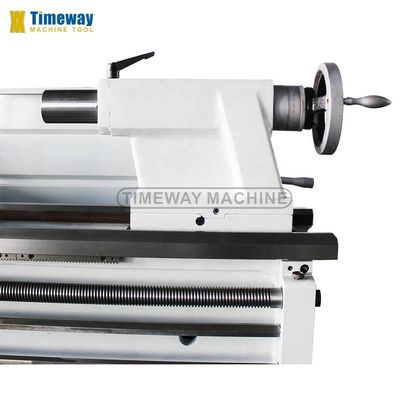

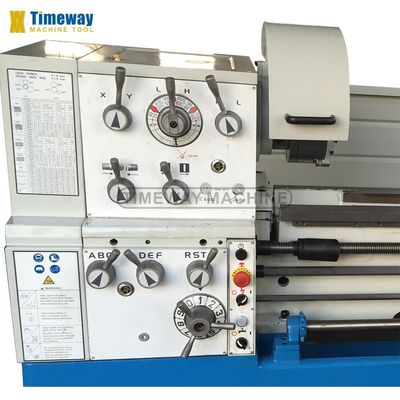

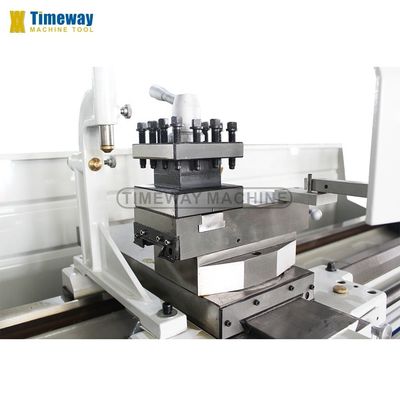

자세한 이미지:
| | |
| | |
| | |
| | |
포장 이미지:
Q:왜 TIMEWAY MACHINE를 선택했나요?
A:1 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q:QC나 기계에 대한 안전 기준이 있나요?
A:예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q:MOQ는 얼마죠?
A:1 세트 (일부 저비용 기계만 1 세트 이상)
Q:지불 조건은?
A:(1) T/T, 30%의 사전 지불과 70%의 잔액 지불을 선박 전에 지불해야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q:보증은 어때요?
A:보증 기간은 배달 후 1 년입니다. 심지어 기간을 넘어, 우리는 기계에 대한 평생 서비스를 제공 할 것입니다.
