상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 5000 | 가늘고 긴 속도(r.p.m)의 범위: | 0.8 - 160 분당 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 1600 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 75 |
| 전압: | 220V-460V | 크기 (L*W*H): | 15577x2479x2280mm |
| 무게 (kg): | 28000 킬로그램 | 보증: | 1년 |
| 주요 판매점: | 높은 정확도 | 판매 유형: | 새로운 제품 2020 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | CNC 또는 아니: | 일반 |
| 자동 등급: | 반자동입니다 | 스핀들 속도 단계: | 스텝리스 |
| 색상: | 청백색 또는 기타 | 맥스. 스윙지름: | 1600 밀리미터 |
| 챠크 직경: | 1600 밀리미터 | 부하 용량: | 25/32/40톤 |
| 가공 정확도: | IT6 | 원형: | 00.01mm |
| 주축 구경: | 75 밀리미터 | 조건: | 새로운 |
| 적용 가능한 산업: | 재료사, 기계 정비소, 제조 공장, 식품 & 음료 공장, 농장, 식당, 가정용, 소매점, 식품 판매점, 건설 작업, 에너지 & 광업, 회사를 광고한 식료품 상점을 구축하는 호텔, | 전시실 위치: | 캐나다, 미국, 이탈리아, 독일, 멕시코, 스페인, 루마니아, 남아프리카, 호주 |
| 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 | 축 구멍(MM): | 75 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 4800mm | 연도: | 2021 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명
특징:
이 평행 회전 기계는 25/32/40 톤의 부하량을 가진 보편적인 톱니입니다.
사용 된 롤러 지원 및 안정적 인 휴식 후, 로딩 용량은 40t입니다. 고속 철강 및 단단한 합금 철강 도구에 적합합니다. 다른 재료의 샤프 부품에,실린더형 및 디스크형 부품, 외곽 고리를 돌리는, 끝면, 슬로팅, 절단, 굴림, 루트의 내부 및 외부 콘, 그리고 다양한 돌리기 위해 상위 도구 기기 (박힌 바퀴를 통해) 를 사용하는
길이 600mm 이하의 가닥
1. 톱니 베드 통합 상자 모양의 세 직사각형 철도 구조입니다. 고품질 철도 (HT300) 로 한 번 주사기로 주사됩니다. 두 번의 노화 치료 후 안정성이 좋습니다.가이드 레일의 너비는 1600mm입니다, 딱딱함은
좋은, 그리고 진동 방지 능력은 강합니다. 수입 된 가이드 밀링 기계에 의해 정밀 밀링은 긴 수명, 높은 정밀도와 좋은 보유를 보장합니다.
2기계 도구의 주요 구동 메커니즘은 75KW DC 모터에 의해 구동됩니다. 변속 속도 제어 모드의 총 속도 비율은 1:22.2, 3단계 속도 변경, 기계 및 전기 속도 비율은 1:200스핀드는 0.8에서 160 r/min의 단계없는 속도 조절 범위를 얻습니다.
3.보급 시스템은 빛 막대기를 통해 주 드라이브에 연결되어있어 공급은 스핀들 속도와 직접 관련이 있으며 공급 속도는 선택하기에 편리합니다.
4꼬리 톱니는 회전 가능한 구조로 센터의 마모와 열을 줄입니다.
5.전기 가동 스톱 스톡을 장착 한 병렬 회전 기계 표준, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킵니다.
6평행 회전 기계는 두 가지 유형의 중앙 프레임을 공급합니다. 즉 폐쇄 된 중앙 프레임과 개방 된 중앙 프레임입니다.
7두 줄의 고 정밀 래크는 기계 앞과 뒤에 설치되어 있습니다. 앞 래크는 회전 스레드를 실현하기 위해 바퀴를 가동합니다.그리고 래크의 뒷줄은 모터 이동을 위해 꼬리 스톡을 구동.
8고직성 및 고 정밀 스핀들: 기계 도구 스핀들 베어링은 국내 유명 브랜드 제품을 채택합니다.스핀들 박스는 열 변형 균일하고 스핀들 중심의 오프셋을 피하기 위해 대칭 구조를 채택. 열 변형을 줄이기 위해, 헤드 스톡은 오일 바드 사이클로 윤활합니다. 헤드 스톡의 기어들은 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅으로 고정됩니다.잘 조립 스핀드는 낮은 온도 상승의 특성을 가지고, 작은 열 변형과 높은 정확성, 이는 스핀드가 장기 작동 중 비교적 안정적인 정확성을 유지할 수 있습니다.
사용 된 롤러 지원 및 안정적 인 휴식 후, 로딩 용량은 40t입니다. 고속 철강 및 단단한 합금 철강 도구에 적합합니다. 다른 재료의 샤프 부품에,실린더형 및 디스크형 부품, 외곽 고리를 돌리는, 끝면, 슬로팅, 절단, 굴림, 루트의 내부 및 외부 콘, 그리고 다양한 돌리기 위해 상위 도구 기기 (박힌 바퀴를 통해) 를 사용하는
길이 600mm 이하의 가닥
1. 톱니 베드 통합 상자 모양의 세 직사각형 철도 구조입니다. 고품질 철도 (HT300) 로 한 번 주사기로 주사됩니다. 두 번의 노화 치료 후 안정성이 좋습니다.가이드 레일의 너비는 1600mm입니다, 딱딱함은
좋은, 그리고 진동 방지 능력은 강합니다. 수입 된 가이드 밀링 기계에 의해 정밀 밀링은 긴 수명, 높은 정밀도와 좋은 보유를 보장합니다.
2기계 도구의 주요 구동 메커니즘은 75KW DC 모터에 의해 구동됩니다. 변속 속도 제어 모드의 총 속도 비율은 1:22.2, 3단계 속도 변경, 기계 및 전기 속도 비율은 1:200스핀드는 0.8에서 160 r/min의 단계없는 속도 조절 범위를 얻습니다.
3.보급 시스템은 빛 막대기를 통해 주 드라이브에 연결되어있어 공급은 스핀들 속도와 직접 관련이 있으며 공급 속도는 선택하기에 편리합니다.
4꼬리 톱니는 회전 가능한 구조로 센터의 마모와 열을 줄입니다.
5.전기 가동 스톱 스톡을 장착 한 병렬 회전 기계 표준, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킵니다.
6평행 회전 기계는 두 가지 유형의 중앙 프레임을 공급합니다. 즉 폐쇄 된 중앙 프레임과 개방 된 중앙 프레임입니다.
7두 줄의 고 정밀 래크는 기계 앞과 뒤에 설치되어 있습니다. 앞 래크는 회전 스레드를 실현하기 위해 바퀴를 가동합니다.그리고 래크의 뒷줄은 모터 이동을 위해 꼬리 스톡을 구동.
8고직성 및 고 정밀 스핀들: 기계 도구 스핀들 베어링은 국내 유명 브랜드 제품을 채택합니다.스핀들 박스는 열 변형 균일하고 스핀들 중심의 오프셋을 피하기 위해 대칭 구조를 채택. 열 변형을 줄이기 위해, 헤드 스톡은 오일 바드 사이클로 윤활합니다. 헤드 스톡의 기어들은 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅으로 고정됩니다.잘 조립 스핀드는 낮은 온도 상승의 특성을 가지고, 작은 열 변형과 높은 정확성, 이는 스핀드가 장기 작동 중 비교적 안정적인 정확성을 유지할 수 있습니다.
· 4 턱 중용 독립 턱 · 안정적인 휴식 (길이 3M 이상) · 휴식을 따르십시오 (길이 3M 이상) · 전기 이동 스톡 · 꼬리 덩어리의 죽은 중심 · 4역 도구 포스트 · 냉각 시스템 · 작업등 · 도구 및 도구 상자 · 평준화 윙과 볼트 운영 설명서 (영어) | · 2 축 또는 3 축 디지털 표시기 · 턱 보호 · 도구 기둥 보호 · 후방 스프래시 보호 · 빠른 도구 변경 · 밀링 장착장치 |
사양 | 단위 | AL-1600H |
맥스, 침대 위로 돌라 | mm | 1600 |
크로스 슬라이드 | mm | 1250 |
중앙 사이의 거리는 | mm | 3000~20000 |
턱의 최대 토크 | N.m | 80000 |
침대 너비 | mm | 1600 (3 슬라이드) |
충전 용량 | 톤 | 32 |
스핀드 톱니 | - | 75° |
턱 지름 | mm | 1600 |
스핀드 속도 범위 | rpm | 0.8-160 (단계 없이) |
길쭉한 먹이 범위 | mm | 0.125-48 (18) |
크로스 피드 범위 | mm | 0.063-24 (18) |
메트릭 실 | mm | 2-40 |
인치 가닥 | TPI | 1-14 |
모듈 스레드 | MP | 1.5-20 |
크로스 슬라이드의 최대 이동 | mm | 725 |
최상위 슬라이드 이동 | mm | 600 |
도구 스탠크의 섹션 | mm | 70x70 |
꼬리줄의 둥지 지름 | mm | 300 |
꼬리줄기 깃 여행 | mm | 300 |
꼬리 깃털 | - | 100, 1:7 |
Tailstock 급식 속도 | mm/min | 3000 |
꼬리 깃속 급식 속도 | mm/min | 664 |
주전자 전력 | kw | 75 |
기계 길이 | mm | 13577~21577 |
기계 너비 | mm | 2479 |
기계 높이 | mm | 2280 |
기계 세부 정보

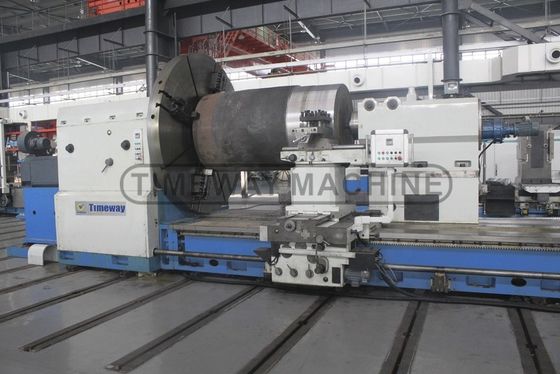

스핀드 박스:
거대한 톱니, 구멍 직경 85mm를 통해 스핀들, 상자 분할 구조, 높은 접촉 딱딱함; 앞을 사용하는 스핀들
큰 턴의 방사선 실행 및 축적 실행, 높은
회전 정확성, 고주파 진압 및 정밀 밀링, 고정도, 원활한 작동, 소음 적
큰 턴의 방사선 실행 및 축적 실행, 높은
회전 정확성, 고주파 진압 및 정밀 밀링, 고정도, 원활한 작동, 소음 적
왜 우리 를 선택 합니까?
레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
