상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 1500 | 가늘고 긴 속도(r.p.m)의 범위: | 25 - 2000 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 작은 활자 | 베드 (밀리미터)의 폭: | 300 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 5.5 |
| 전압: | 220/380V/400V/415V/440V | 크기 (L*W*H): | 2750x1080x1370mm |
| 무게 (kg): | 1810kg | 보증: | 1년 |
| 주요 판매점: | 조작 이 쉽다 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | CNC 또는 아니: | 일반 |
| 자동 등급: | 반자동입니다 | 기계 종류: | 소형형 플랫베드선반기계 |
| 기재색: | 맞춤형 | 정확성: | IT6등급 |
| 가늘고 긴 테이프녹화자: | MT6 | 연장 코: | D1-6 |
| 방추 속도: | 25-2000(12단계) | 테일스톡 퀼 직경: | 60mm |
| 꼬리 톱니 여행: | 130MM | 조건: | 새로운 |
| 축 구멍(MM): | 58 | 적용 가능한 산업: | 의류 매장, 건축 자재 매장, 기계 수리 매장, 농장, 가정용, 소매, 에너지 및 광산 |
| 전시실 위치: | 캐나다, 미국, 이탈리아, 프랑스, 독일, 브라질, 멕시코, 러시아, 스페인, 알제리, 루마니아, 우크라이나, 우즈베키스탄, 호주 | 핵심 부품: | 태도, 기어, 모터 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 1500mm | 연도: | 2021 |
| 항구: | 상하이 공항 | ||
제품 설명
제품 설명
3턱 턱 | 생활 센터 |
4턱 턱 | 톱니 회전 장착장치 |
얼굴판 | 펌프 |
죽은 센터 | 급변기 도구 보관기 |
스레드 추격 다이얼 | 2/3 축 디지털 판독 |
스플래시 보호 | 턱 커버 |
기름 총 | 리드 스크루 커버 |
작업등 | 도구 기둥 덮개 |
냉각 시스템 | 운전판 |
안정적인 휴식 | |
휴식을 취하세요 | |
변속기 | |
줄이는 수갑 | |
발 브레이크 | |
토대 볼트 | |
도구 상자 및 도구 | |
사용 설명서 |
사양 | 단위 | CL-410 | CL-460 |
맥스, 침대 위로 돌라 | mm | 410 | 460 |
크로스 슬라이드 | mm | 220 | 270 |
맥스, 틈을 넘기세요 | mm | 640 | 690 |
중앙 사이의 거리는 | mm | 1000/1500/ 2000 | 1000/1500/ 2000 |
간격 길이가 | mm | 165 | 165 |
침대 너비 | mm | 300 | 300 |
스핀드 코 | - | D1-6 | D1-6 |
스핀들 뚫기 | mm | 58 | 58 |
스핀드 톱니 | - | MT6 | MT6 |
스핀드 속도 범위 (단계) | rpm | 25~2000년 (12) | 25~2000년 (12) |
상단 슬라이드 이동 | mm | 128 | 128 |
크로스 슬라이드 이동 | mm | 285 | 285 |
도구 섹션 크기 | mm | 25x25 | 25x25 |
리드 스크라우드 | - | 40x4T.P.I. 또는 피치 6mm | 40x4T.P.I. 또는 피치 6mm |
길쭉한 공급 범위 | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) |
크로스 피드 범위 | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) |
메트릭 스레드 범위 (종) | mm | 0.1-14 (41) | 0.1-14 (41) |
인치 가닥 범위 (종) | TPI | 2-112 (60) | 2-112 (60) |
직선 가닥 범위 (종) | DP | 4-112 (50) | 4-112 (50) |
모듈 스레드 범위 (종) | MP | 0.1-7 (34) | 0.1-7 (34) |
꼬리줄기 깃 지름 | mm | 60 | 60 |
꼬리줄기 깃 여행 | mm | 130 | 130 |
꼬리 깃털 | - | MT4 | MT4 |
주전자 전력 | kw | 5.5 | 5.5 |
냉각 수소 펌프 전력 | kw | 0.1 | 0.1 |
기계 차원 (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 |
포장 크기 (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 |
순중량 | 1kg | 1580/1745/1900 | 1645/1810/1965 |
총중량 | 1kg | 1844/2049/2229 | 1910/2115/2295 |

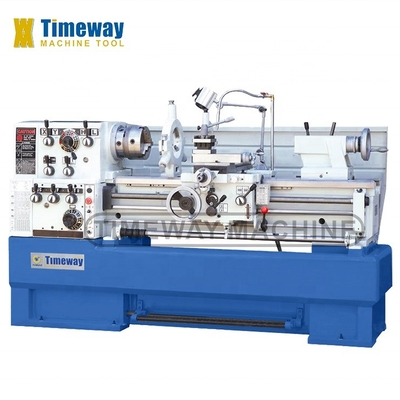

기계 세부 정보
기계의 특징:
이 시리즈의 보편적 센터 턴은 중소 크기의 회전 작업에 환상적인 모델입니다. 심지어 기본 구성에는 중요한 액세서리가 포함되어 있습니다.안정적이고 휴식을 취하십시오.이 모델의 응용 영역을 크게 증가. 비 생산 시간을 줄이기 위해, 이 모델은 또한 2 또는 3 축 디지털 읽기 장비를 갖추고 있습니다.
인덕티브 튼튼한, 닦은 회색 주사철 기계 침대.
전기 기계식 발 브레이크는 정지 시간을 크게 줄여줍니다.
최첨단 주 스핀들 베어링과 고품질의 각 구슬 베어링
쉽고 부드럽고 정확하게 조정 가능한 속도 및 공급 설정
튼튼하고 닦은 톱니바퀴와 톱니바퀴, 또한 먹이 톱니바퀴 부대에서.

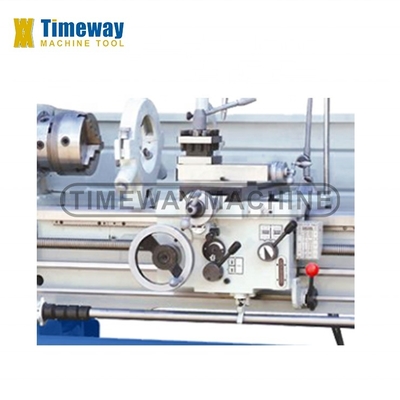

중앙에 위치하고, 리드 스크루와 먹이 막대기를 가진 공급 및 스레드를위한 논리적 스위치.

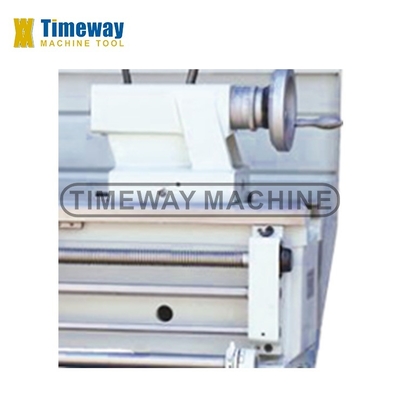

톱니 회전용 조정 가능한 꼬리 스톡, 핸들 휠 기능 조정 가능한 스케일 (0.02mm).
제거 할 수있는 브릿지는 큰 지름의 작업 조각을 가공 할 수 있습니다.
헤드 스톡 기어는 고품질의 철근으로 만들어졌으며 HRC 50 이상 단단합니다.
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품(CNC 수평 톱니만 사용):
모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
왜 우리 를 선택 합니까?
레니샤우 레이저 인터페로미터 (CNC 수평 턴에만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
