>> 2/3 축 디지털 판독 (DRO) 가 있습니다.
차크 경비원이 준비되어 있습니다.
|
상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 3000 | 가늘고 긴 속도(r.p.m)의 범위: | 30 - 1400 분당 |
|---|---|---|---|
| 기계가공 능력: | 미디움 듀티 | 베드 (밀리미터)의 폭: | 400 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 7.5 |
| 전압: | 200V-480V | 크기 (L*W*H): | 모델로서 |
| 무게 (kg): | 3700KG | 보증: | 1년 |
| 주요 판매점: | 높은 정확도 | 판매 유형: | 핫 제품 2021 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 선반형: | 수평 플랫베드 유니버셜 갭베드 선반 |
| 맥스. 스윙지름: | 800mm | 맥스. 차량 위에서 흔들리세요: | 560 밀리미터 |
| 맥스. 갭에서 흔들리세요: | 1000mm | 효과적인 갭 길이: | 210 밀리미터 |
| 베드의 폭: | 400 밀리미터 | 선삭 공구의 단면: | 25X25MM |
| 가늘고 긴 테이프녹화자: | 모스 6호 | 주 엔진 전력: | 7.5kW |
| 선반색상: | 고객의 요구 사항에 따라 | 조건: | 새로운 |
| 적용 가능한 산업: | 호텔, 의류 가게, 건축 재료 가게, 기계 수리 가게, 제조 공장, 식품 및 음료 공장, 농장, 레스토랑, 가정 사용, 소매, 식품 상점, 인쇄점,건설사업, 에너지 & 광업, 식품 | 전시실 위치: | 캐나다, 미국, 이탈리아, 독일, 멕시코, 러시아, 스페인, 콜롬비아, 알제리, 루마니아, 남아프리카, 우크라이나, 우즈베키스탄, 호주 |
| 핵심 부품: | 태도, 펌프, 기어, 모터, 기어박스 | 맥스. 거꾸로 된 길이 (밀리미터): | 2950 밀리미터 |
| 연도: | 2021.06 | 축 구멍(MM): | 105 |
| 항구: | 중국 모든 항구 | ||
제품 설명
제품 설명
3턱 턱 | 생활 센터 |
4턱 턱 | 톱니 회전 장착장치 |
얼굴판 | 펌프 |
중앙에 죽은 | 급변기 도구 보관기 |
스레드 추격 다이얼 | 2/3 축 디지털 판독 |
스플래시 보호 | 턱 커버 |
기름 총 | 리드 스크루 커버 |
작업등 | 도구 기둥 덮개 |
냉각 시스템 | 운전판 |
안정적인 휴식 | |
휴식을 취하세요 | |
변속기 | |
줄이는 수갑 | |
발 브레이크 | |
토대 볼트 | |
도구 상자 및 도구 | |
사용 설명서 |

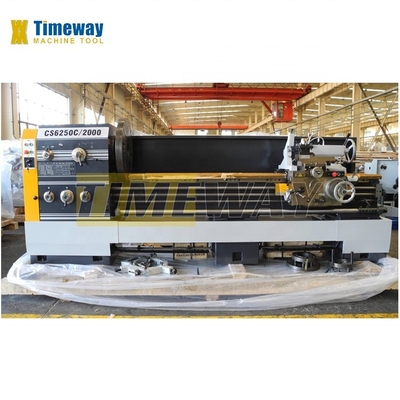

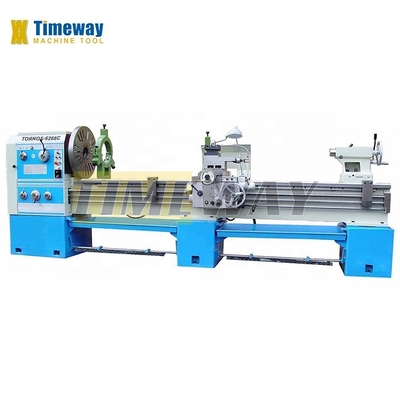

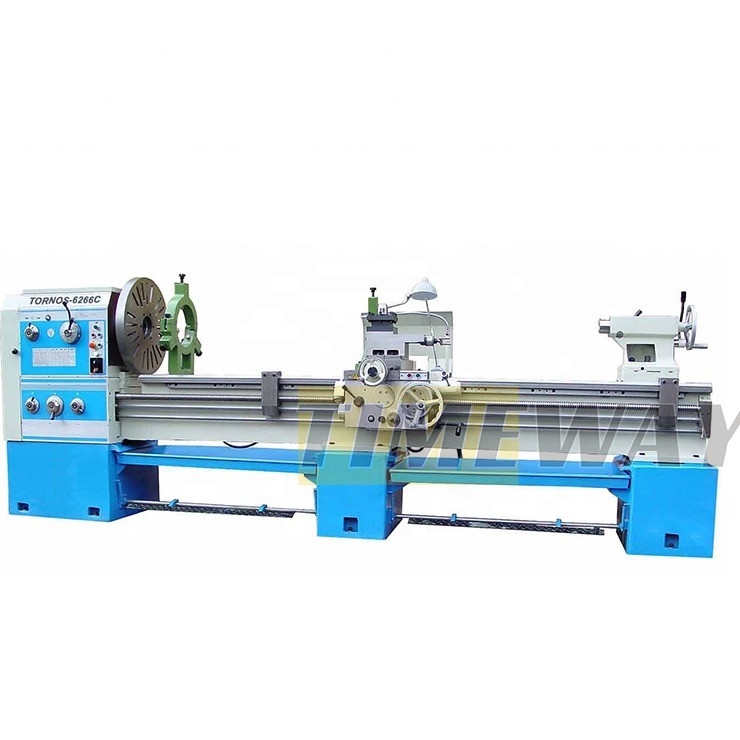

사양 | 단위 | TORNOS-6250C | TORNOS-6266C | TORNOS-6280C |
맥스, 침대 위로 돌라 | mm | 500 | 660 | 800 |
크로스 슬라이드 | mm | 300 | 420 | 560 |
맥스, 틈을 넘기세요 | mm | 710 | 870 | 1000 |
간격 길이가 | mm | 240 | 240 | 240 |
중앙 사이의 거리는 | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
최대 회전 길이 | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
스핀들 뚫기 | mm | Φ105 | Φ105 | Φ105 |
스핀드 톱니 | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
스핀드 코 | - | ISO 702/II 번호8 | ISO 702/II 번호8 | ISO 702/II 번호8 |
스핀드 속도 범위 (단계) | rpm | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
상단 슬라이드 이동 | mm | 145 | 145 | 145 |
크로스 슬라이드 이동 | mm | 320 | 310 | 320 |
도구 섹션 크기 | mm | 25x25 | 25x25 | 25x25 |
X축 급식속도 | m/min | 50Hz: 1.960Hz: 23 | 50Hz: 1.960Hz: 23 | 50Hz: 1.960Hz: 23 |
Z축 급식속도 | m/min | 50HZ: 4.560HZ: 5.4 | 50Hz:4.560HZ: 5.4 | 50HZ: 4.560HZ: 5.4 |
X축 공급 범위 | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Z축 공급 범위 | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
메트릭 스레드 범위 (종) | mm | 1-14 (22) | 1-14 (22) | 1-14 (22) |
인치 가닥 범위 (종) | TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
모듈 스레드 범위 (종) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
직선 가닥 범위 (종) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
꼬리줄기 깃 지름 | mm | Φ75 | Φ75 | Φ90 |
꼬리줄기 깃 여행 | mm | 150 | 150 | 150 |
꼬리 깃털 | - | MT5 | MT5 | MT5 |
주전자 전력 | kw | 7.5 | 7.5 | 7.5 |
급식 모터 전력 | kw | 0.3 | 0.3 | 0.3 |
냉각 수소 펌프 모터 전력 | kw | 0.12 | 0.12 | 0.12 |
기계 길이 | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3665/4665 |
기계 너비 | mm | 975 | 975 | 1340 |
기계 높이 | mm | 1270 | 1450 | 1490 |
기계 무게 | 1kg | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 3300/3700 |

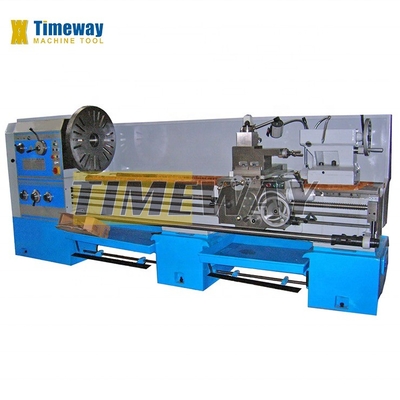

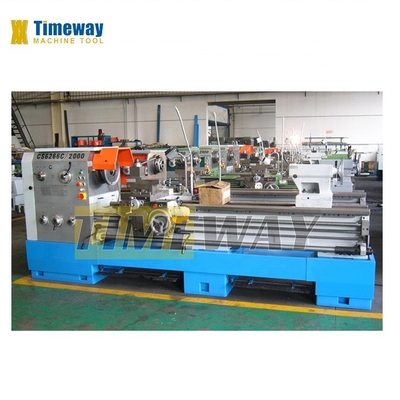

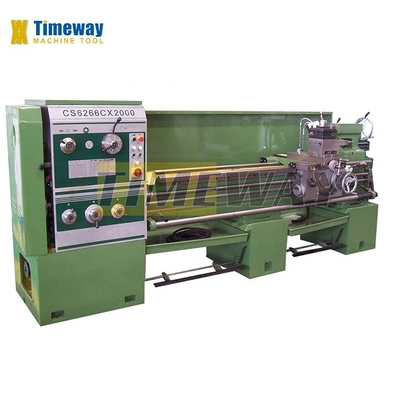

기계 세부 정보
시리즈 간격 침대 톱니바퀴는 내부 및 외부 톱니바퀴, 톱니바퀴 및 다른 회전 부품 회전, 끝면 회전과 같은 모든 종류의 회전 작업에 적합합니다.또한 모든 종류의 일반적인 실을 회전: 인치, 메트릭, 모듈 및 D.P; 굴착, 리밍, 탭 및 굴착을 수행합니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 표준 3 턱 톱니 턱, 빠르게 클램핑 작업 조각;
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 고품질 철강으로 만든 갈비장 침대;
>> 가이드웨이 레일은 단단하고 닦이고, 경도는 HRC52까지입니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 한 손잡이에 의해 X/Z 축에 자동 공급 및 빠른 공급.
>> 미국형, 유럽형,이탈리아형선택 가능한 빠른 교체 도구 포스트
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 평면 베드 턴에 고정 휴식 및 후속 휴식 표준 장비를 갖추고 있습니다.
>> 수동 꼬리 스톡은 빠르게 잠그고 풀 수 있습니다.
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품(CNC 수평 톱니만 사용):
모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
왜 우리 를 선택 합니까?
레니샤우 레이저 인터페로미터 (CNC 수평 턴에만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
