상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 12000 | 가늘고 긴 속도(r.p.m)의 범위: | 3.15 - 315 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 1100 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 30 |
| 전압: | 380V 50HZ 3PH 또는 협상 가능 | 크기 (L*W*H): | 3120x2130x2380 |
| 무게 (kg): | 20000 KG | 보증: | 1년 |
| 주요 판매점: | 높은 정확도 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 맥스. 베드 위에서 흔들리세요: | 1600 밀리미터 |
| 맥스. 크로스슬라이드 위에서 흔들리세요: | 1250 밀리미터 | 중심 거리: | 3000/4000/5000mm |
| 맥스. 회전하는 길이: | 2800/3800/4800/5800mm | 베드 폭: | 1100 밀리미터 |
| 부하 용량: | 16톤 | 연장 코: | A2-15 |
| 주축 구경: | 100 밀리미터 | 가늘고 긴 테이프녹화자: | 미터법 140 |
| 기계 높이: | 2380mm (길이) | 조건: | 새로운 |
| 축 구멍(MM): | 100 | 적용 가능한 산업: | 제조 공장, 건설 작업 |
| 전시실 위치: | 이집트, 프랑스, 독일, 사우디 아라비아, 인도네시아, 모로코, 알제리, 우크라이나, 호주 | 핵심 부품: | PLC, 노력합니다 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 3000 밀리미터 | 연도: | 새로운 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명

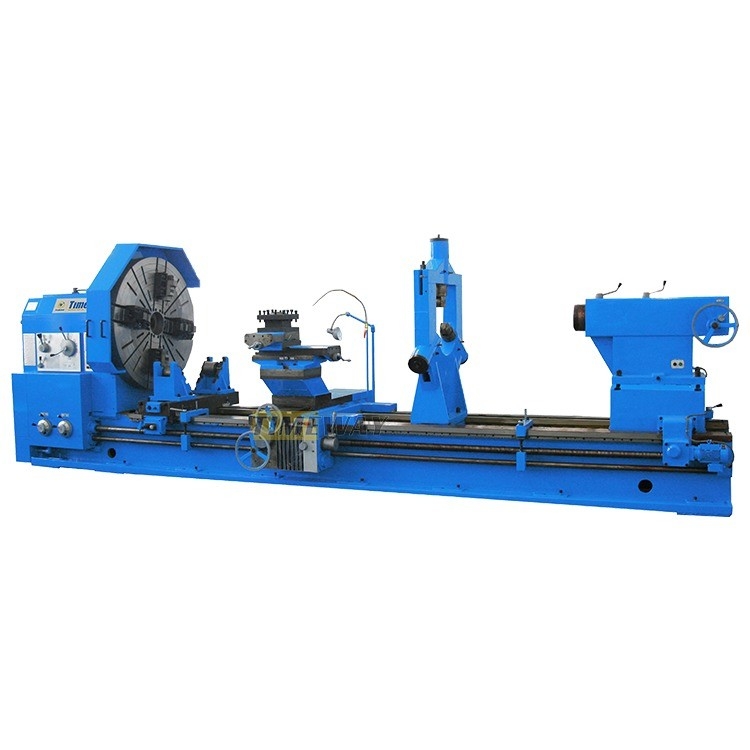

1이 시리즈 수평 톱니 는 주름, 강철 및 비철금속의 대용량 부품을 처리하기에 적합합니다. 그것은 외부 원, 내부 구멍, 끝 면, 구획, 드릴링,지루하고 둥지를 틀고, 그리고 메트릭, 인치, 모듈 및 지름과 같은 다양한 내부 및 외부 스레드를 돌릴 수 있습니다.
2기계는 고체, 단단한 강도, 높은 전력, 넓은 속도 범위, 고속 및 강력한 절단 할 수 있습니다. 완료되면 둥근 오류는 0.015mm 이상이 아닙니다.실린더 차원 오류는 0이 넘지 않습니다..05mm 300mm의 측정 길이.
3. 침대는 주사 구조 침대로 만들어집니다. 내부 갈비뼈는 합리적인 배열과 높은 경직성을 가지고 있으며, 안내 레일은 중간 주파수 진압 쇄기 과정을 채택합니다.슬라이딩 가이드 표면에, 이동 방지 안내판 기술이 채택되고 마찰 완화 계수와 같은 동적 특성이 최적 상태이며, 따라서 낮은 속도 발생을 피합니다
갈아타고 있어

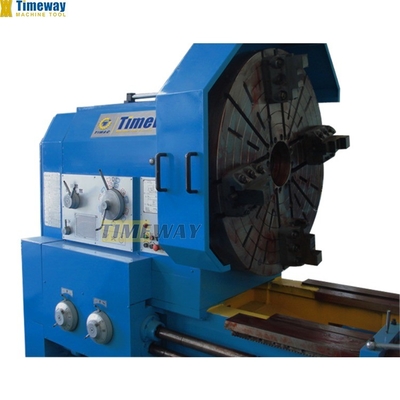

4. 기계 스핀들 베어링은 유명한 브랜드 제품을 채택합니다. 스핀들 박스는 열 변형이 균일하게되고 스핀들 중심의 오프셋을 피하기 위해 대칭 구조를 채택합니다.열 변형을 줄이기 위해, 머리가 오일 바드 사이클로 윤활합니다.
스핀드는 정밀 롤링 베어 조합과 세 개의 지원 구조를 채택하여 정확도를 향상시키고 경직성을 증가시킵니다.
5. 헤드 스톡의 기어는 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅으로 고정됩니다. 잘 조립 된 스핀드는 낮은 온도 상승의 특성을 가지고 있습니다.작은 열 변형과 높은 정확성, 스핀드가 비교적 안정적인 정확성을 유지하도록 하는
장기간 작동하는 동안
6. 스핀들 표준 뚫리 지름은 F100mm이며, A2-15 스핀들 코 연결 유형을 채택, 스핀들 러나웃 정확도는 더 좋습니다.
7이 기계는 짧은 피침 모양의 표면을 가장 높은 도구 기둥 (AL-2500없이) 으로 절단 할 수 있습니다.그리고 긴 피침 모양의 표면은 상단 도구 기둥과 길쭉한 공급 장치가 함께 회전 할 수 있습니다 (AL-2500없이).
8높은 속도와 강력한 절단, 33 속도와 3.15-315rpm의 속도 범위.
9. 기계는 16톤의 최대 로딩 용량, 선택적으로 20톤의 최대 로딩 용량, 안정성과 딱딱성을 갖춘 넓은 직사각형 안내 레일을 채택하고, 침대 너비는 1100mm입니다.
10꼬리 스톡 펜은 회전 가능한 구조로 센터의 마모와 열을 줄입니다.
11. 전기 이동 스톱으로 장착 된 기계 도구 표준, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킵니다.
2기계는 고체, 단단한 강도, 높은 전력, 넓은 속도 범위, 고속 및 강력한 절단 할 수 있습니다. 완료되면 둥근 오류는 0.015mm 이상이 아닙니다.실린더 차원 오류는 0이 넘지 않습니다..05mm 300mm의 측정 길이.
3. 침대는 주사 구조 침대로 만들어집니다. 내부 갈비뼈는 합리적인 배열과 높은 경직성을 가지고 있으며, 안내 레일은 중간 주파수 진압 쇄기 과정을 채택합니다.슬라이딩 가이드 표면에, 이동 방지 안내판 기술이 채택되고 마찰 완화 계수와 같은 동적 특성이 최적 상태이며, 따라서 낮은 속도 발생을 피합니다
갈아타고 있어
4. 기계 스핀들 베어링은 유명한 브랜드 제품을 채택합니다. 스핀들 박스는 열 변형이 균일하게되고 스핀들 중심의 오프셋을 피하기 위해 대칭 구조를 채택합니다.열 변형을 줄이기 위해, 머리가 오일 바드 사이클로 윤활합니다.
스핀드는 정밀 롤링 베어 조합과 세 개의 지원 구조를 채택하여 정확도를 향상시키고 경직성을 증가시킵니다.
5. 헤드 스톡의 기어는 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅으로 고정됩니다. 잘 조립 된 스핀드는 낮은 온도 상승의 특성을 가지고 있습니다.작은 열 변형과 높은 정확성, 스핀드가 비교적 안정적인 정확성을 유지하도록 하는
장기간 작동하는 동안
6. 스핀들 표준 뚫리 지름은 F100mm이며, A2-15 스핀들 코 연결 유형을 채택, 스핀들 러나웃 정확도는 더 좋습니다.
7이 기계는 짧은 피침 모양의 표면을 가장 높은 도구 기둥 (AL-2500없이) 으로 절단 할 수 있습니다.그리고 긴 피침 모양의 표면은 상단 도구 기둥과 길쭉한 공급 장치가 함께 회전 할 수 있습니다 (AL-2500없이).
8높은 속도와 강력한 절단, 33 속도와 3.15-315rpm의 속도 범위.
9. 기계는 16톤의 최대 로딩 용량, 선택적으로 20톤의 최대 로딩 용량, 안정성과 딱딱성을 갖춘 넓은 직사각형 안내 레일을 채택하고, 침대 너비는 1100mm입니다.
10꼬리 스톡 펜은 회전 가능한 구조로 센터의 마모와 열을 줄입니다.
11. 전기 이동 스톱으로 장착 된 기계 도구 표준, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킵니다.
사양 | 단위 | AL-1400 | AL-1600 | AL-1800 | |
침대 위로 흔들고 | mm | 1440 | 1600 | 1800 | |
바퀴를 돌리세요 | mm | 1050 | 1250 | 1450 | |
작업 조각의 최대 길이 | mm | 1000-16000 | 3000/4000/5000/6000/8000/10000/12000 | 3000/4000/5000/6000/8000/10000/12000 | |
최대 회전 길이 | mm | 800-15800 | 2800/3800/4800/5800/7800/9800/11800 | 2800/3800/4800/5800/7800/9800/11800 | |
가이드웨이의 팽창 | mm | 1100 | 1100 | 1100 | |
작업 조각의 최대 무게 | t | 16 | 16 | 16 | |
스핀드 코 | - | A2-15 | A2-15 | A2-15 | |
스핀들 뚫기 | mm | 130 | 100 | 100 | |
스핀드 구멍 | - | 미트릭 140 | 메트릭 140 | 메트릭 140 | |
스핀들 속도의 범위 | r/min | 앞면: 3.15-315, 뒤집기: 3.5-290 | 전면: 3.15-315, 역전: 3.5-291 | 전면: 3.15-315, 역전: 3.5-291 | |
스핀드 속도의 수 | 단계 | 전편: 21, 역전: 12 | 전편: 21, 역전: 12 | 전편: 21, 역전: 12 | |
경도 및 가로 | 종류 | 56 | 56 | 56 | |
회전당 먹이 | mm/r | 길쭉한 경로:0.1-12, 가로:0.05-6 | 길쭉한 경로:0.1-12, 가로:00.05-6, 상위 도구 기둥: 0.025-3 | 길쭉한 경로:0.1-12, 가로:00.05-6, 상위 도구 기둥: 0.025-3 | |
메트릭 스레드의 번호와 범위 | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | |
잇치 가닥의 번호 및 범위 | TPI | 3/8-28 (31) | 28-1/4 (31) | 28-1/4 (31) | |
모듈 가닥의 번호와 범위 | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |
나선 번호 및 나선 범위 | DP | 1-56 (25) | 1/2-56 (38) | 1/2-56 (38) | |
스핀드와 도구 평면 사이의 거리 | mm | 53 | 53 | 53 | |
툴 포스트 스윙 범위 | ° | ±90 | ±90 | ±90 | |
크로스 슬라이드의 최대 이동 | mm | 800 | 850 | 900 | |
최상위 슬라이드 이동 | mm | 360 | 360 | 360 | |
도구 스탠크의 섹션 | mm | 50x50 | 50x50 | 50x50 | |
툴 포스트 이동 (디얼 회전당) | mm | 0.05 | 0.05 | 0.05 | |
잎자루 | mm | 260 | 260 | 260 | |
꼬리 깃털의 이동 | mm | 300 | 300 | 300 | |
꼬리 잎의 톱니 구멍 | - | 메트릭 80 | 메트릭 80 | 메트릭 80 | |
주전자 전력 | kw | 30 | 30 | 30 | |
길이 | mm | 4120~1920년 | 6120/7120/8120/9120/11120/13120/15120 | 6120/7120/8120/9120/11120/13120/15120 | |
너비 | mm | 2100 | 2130 | 2330 | |
높이 | mm | 2325 | 2380 | 2480 | |
4턱 중용 독립 턱 안정적인 휴식중앙에 죽은 4역 도구 기지 냉각 시스템 작업등 전기 이동 꼬리 스톡 도구와 도구 상자 평준화 윙과 볼트 운영 설명서 (영어) | 얼굴판 2축 또는 3축 DRO 차크 경비 도구 기둥 보호기 후면 스프래시 보호 롤러 지원 찢어지는 애착 |
