제품 상세 정보:

원래 장소: 중국
브랜드 이름: Timac
인증: ISO9001 CE

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $100,000.00/sets 1-2 sets
포장 세부 사항: 나무 팔레트 또는 나무 케이스
공급 능력: 200개 세트 / 세트마다 년
최고의 가격 접촉

상세 정보

CNC 또는 아니: CNC 조건: 새로운
종류: 호빙 머신 전압: 380V/50HZ
크기 (L*W*H): 1740*1150*1570mm 판매 후 서비스 제공: 해외에 있는 기계 서비스용 엔지니어
색상: 고객들에 따르면 요구하세요 처리식: 기어 호빙 금속
최대 기어 모듈: 4 밀리미터 최대 작업대 속도: 25분당
호빙 스핀들 속도: 70-365(8단계) 호빙 헤드의 최대 회전 각도: ±45도
제어 시스템: GSK 980TD 또는 옵션 최대 직경 및 호버 길이: 110*110mm
기계 유형: 수평선상인 구조 최대 작업물 직경: 200MM
무게: 2000kg/2250kg 힘: 전력 용량 4.3Kva
항구: 중국 항구

제품 설명





소형 CNC 기어 호빙 머신 (X축과 Z축)

GH-200CNC1 GH-200CNC2



주요 전망

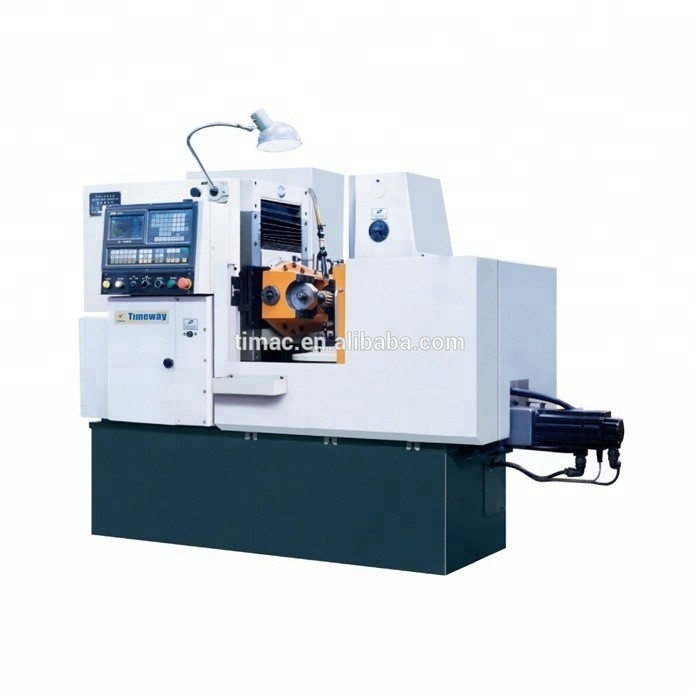

CNC 기어 hobbing 기계 GH-200CNC1/2 최대 4mm 기어와 작업 조각의 모듈 0

요약





기계 요약
모델 GH-200CNC1 기어 hobbing 기계는 한 축 CNC 하나, 제어 축: X 축 - 방사선 공급 운동.그것은 원통 스퍼 & 나선 기어 및 자동 먹이 방법을 가진 벌레 바퀴를 절단하는 데 설계되었습니다, 등 기계의 작업 테이블은 이중 시작 벌레 기어 채택, 그래서 그것은 높은 효율을 가지고 있습니다. 그것은 작은 크기의 기어를 생산하는 산업에 적합합니다.오토마틱 사이클 작업 방법의 대량 생산과 작업 부품을 절단하는 동안 단 한 번의 설정과 같은 오토바이 및 미니 버스.
모델 GH-200CNC2 기어 hobbing 기계는 2 축 CNC 하나, 그것의 제어 축: X 축 - 방사선 공급 운동, Z 축 공급 운동. 그것은 원통 스퍼 & 나선 기어 절단 위해 설계되었습니다,크로닝 & 라디얼 먹이 방식의 약간 톱니바퀴와 워크 휠, 등등



주요 공연



성능 및 특징
1수직 설계로, 작업 테이블은 방사선 공급 움직임으로 이동 할 수 있습니다.
2전기 시스템은 GSK 980TD CNC 시스템을 채택합니다.
3노스맨에서 사용할 수 있는 모듈 밸브는 고 신뢰성과 낮은 실패율을 가지고 있어 장애를 진단하고 수압 시스템을 유지하기 편리합니다.
4작업 테이블은 두 개의 시작 맷으로 표시 기어로 장착되어 있습니다. 그것은 더 적은 수의 이빨을 가진 작업 조각을 자르는 데 적합합니다.
5도브 스핀드는 주류 윤활을 채택하여 스핀드 베어링에 충분한 신뢰성 있는 윤활을 보장하여 서비스 수명을 연장합니다.한편 순환 기름은 spindle에 대한 높은 회전 정확성을 보장하기 위해 스핀들 실행에 의해 발생하는 열을 신속하게 제거 할 수 있습니다.


특별 부록
수압 장착장치, 워크피스 아브어, 라이브 센터, 셔프트 호브 헤드, 탕젠셜 호브 헤드 GH-200CNC1에 사용할 수 있습니다. 호빙 헤드 회전 각 오른쪽: 45 °, 왼쪽: 30 °.
언급
표준 장착장치: 주 기계, 표준 변경 기어 한 세트, 특수 도구 한 세트, Φ22 및 Φ27의 호브 아브어 각각 하나.





사양 목록



기술 매개 변수



사양단위GH-200CNC1GH-200CNC2
맥스. 작업 조각 다이어.mm200200
최대 모듈mm44
작업 테이블의 최대 속도r/min2525
스핀드 속도/단계r/min70-365/870-365/8
도브 축과 작업 테이블 표면의 거리가mm125-295125-295
도브와 작업 테이블 사이의 중심 거리mm20~17020~170

레이어 굴착의 끝면 사이의 거리는

배류 및 작업 테이블 표면

mm240-438240-438
호브 전환 이동 (수동)mm5050
최대. 도브 헤드 회전 각도±45±45
최대 크기의 크기와 길이가mm110*110110*110
작업 테이블 다이어그램mmΦ180*Φ40Φ180*Φ140
작업 테이블의 T 슬롯 3*M123*M12
전체 전력/주력 모터 전력KVA/kW4.3/34.3/3
기계 차원 (L*W*H)cm174 × 115 × 157174 × 115 × 157
사건 수 전체 1건전체 1건
북서부/G.W1kg2000/22502000/2250

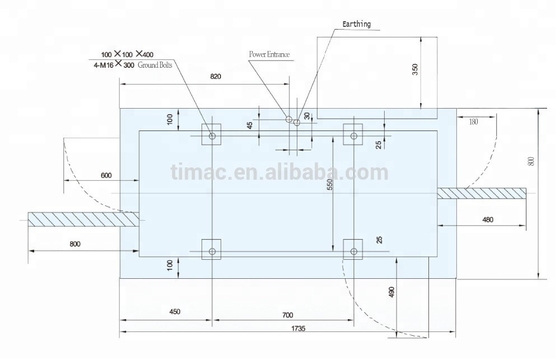

설립계획

 CNC 기어 hobbing 기계 GH-200CNC1/2 최대 4mm 기어와 작업 조각의 모듈 1

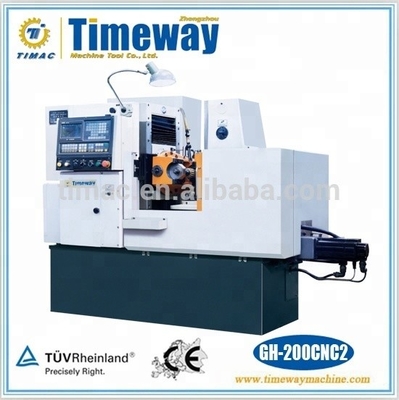

회사 정보
