최고 작업 테이블 속도 고 정밀 기어 생산을위한 기어 hobbing 기계 200rpm

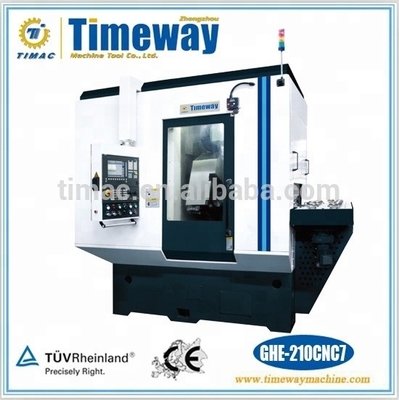

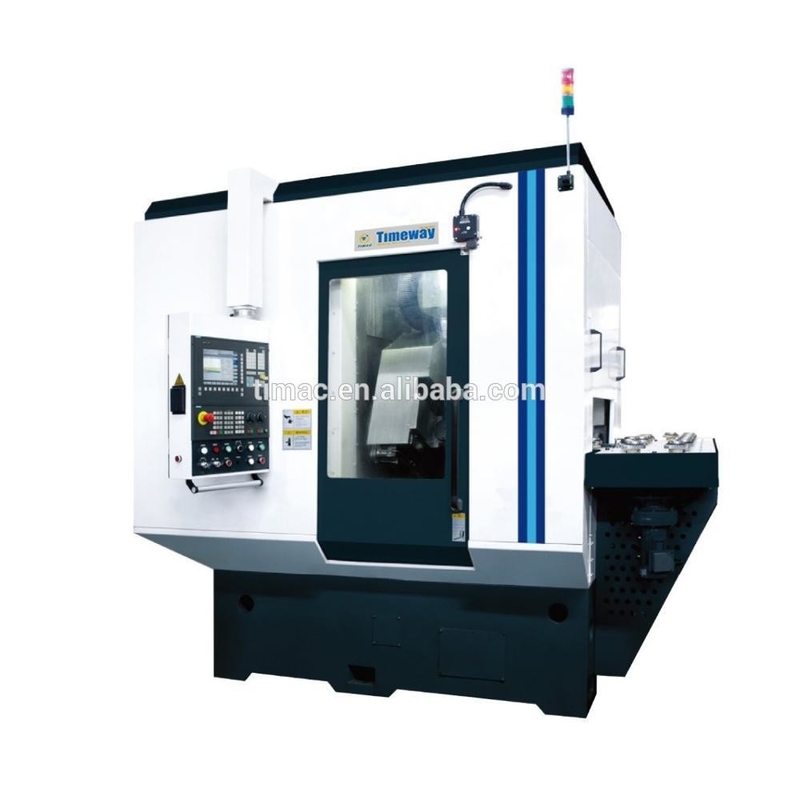

CNC 고속 건조 절단 기어 hobbing 기계

GHE-210CNC7

기계 요약
건조 절단 기계는 새로운 세대의 기계입니다. 현재 국제적으로 진보 된 수준에 맞춰 설계 및 개발되었습니다.
기계는 7 축과 4 축 조정 제어로 구성되어 있습니다. 그것은 환경 보호, 자동화, 유연,세계 제조 산업의 고속 및 효율적인 개발 추세이며 사람들에게 지향하고 친환경 제조의 디자인 개념을 구현합니다.그것은 자동차, 자동차 등과 같은 높은 정밀도와 드라이 hobbing 아래 대량 생산에서 기어박스 기어를 생산하는 산업에 적합합니다.

성능 및 특징
1기계는 7 축으로 구성되어 있으며 4 축이 조정되어 제어됩니다. 각 운동 축은 AC 서보 모터에 의해 독립적으로 구동됩니다.전자 기어박스 (EGB) 를 통해 지수 및 차차 보상 동작을 수행하는, 기계는 원통 스퍼 & 나선 기어, 왕관 또는 약간 톱니 기어, 스플라인, 벌레 바퀴와 톱니 등 절단 설계되었습니다. 그것의 CNC 축은 다음과 같습니다:

• A축 - 호브 헤드 위벨 움직임
• B축 - 호브 스핀드 회전 운동
• C축 - 작업 테이블 회전 운동
• X축 - 방사선 공급 운동;
• Y축 - 접착식 이동
• Z축 - 식동 운동
• Z2축 - 꼬리줄의 축적 공급 운동
• 표준 기계의 4 축 조정 제어: B, C, X 및 Z.

2고속 및 건조 절단 기계는 습한 절단보다 2-3 배 더 효율성을 높입니다.

일반 조약
1. 고속 & 건조 절단 CNC 기어 hobbing 기계 7 축의 하나와 4 축 조정 제어. 기둥은 새로운 gantry 구조와 작업 기둥 고정되어 있습니다.방사선 공급 장치 방사선 공급 움직임을 수행 할 수 있습니다. 한편 기계의 통합 경직성 향상, 깨끗하고 엄격하게 보호 절단 영역을 공급. 트렁크 유형 내부 보호자는 완벽합니다.칩은 기계의 통합 열 균형에 유익하기 위해 빠르게 제거 될 수 있습니다.
2수압, 윤활 및 공기 시스템은 기계의 뒷면에 집중되어 설치됩니다.전기 캐비닛은 왼쪽에 설치되고 자동 작업 조각 저장 장치는 기계의 오른쪽에 장착됩니다.
3작업 테이블은 지표 기어 고속 회전을 수행하기 위해 초 정밀 나선 기어를 채택하고 클리어런스 제거 메커니즘을 갖추고 있습니다.
4절단 영역 보호 및 빠른 칩 전달 기술
5초록 환경 보호를 위한 초 건조 절단 과정 스핀들 속도, hob 데이터, 공급 속도, 절단 힘과 칩 두께에 대한 연구를 통해 완벽한 건조 hobbing 프로세스 데이터 시스템을 형성합니다.
6고 정밀성 및 경직성 롤러 선형 가이드웨이 수입 각 선형 운동 부품에 대 한 채택 됩니다. 슈퍼 정밀성 공 나리 채택 됩니다.공 나사 고 정밀도와 딱딱성 복합 베어링 지원을 채택하여 크게 부분의 딱딱성 및 움직임의 정확도를 증가.
7환경 친화적, 친환경적 혜택 디자인높은 딱딱성을 보장하고 동시에 움직이는 부품의 질량을 줄이기 위해 구조 부품의 유한 전선 토폴로지 분석 및 모달 분석, 운전 특성을 최적화하고 에너지 절감 및 환경 친화적 인 디자인을 수행합니다.

기술 매개 변수
