>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT40 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 4300x2700x3300 | (t)에 짓누르세요: | 3 KG |
| 테이블 사이즈 (밀리미터): | 320x800 | CNC 제어 시스템: | GSK |
| 표 여행 (X) (밀리미터): | 1000 | 테이블 이동거리(Y)(mm): | 600 |
| 테이블 이동거리(Z)(mm): | 1400 | 위치 결정 정밀도 (밀리미터): | 0.04 밀리미터 |
| 반복성 (X/Y/Z) (밀리미터): | 0.008 | 가늘고 긴 속도(r.p.m)의 범위: | 0 - 6000 r.p.m |
| 맥스. 표 로드(KG): | 1500 Kg | 공급속도 (분 밀리미터 /): | 1 - 100mm/분 |
| 민. 공구 교체의 타임즈 지: | 2 | 공구 매거진 능력: | 16, 24 |
| 주요 판매점: | 다기능 | 보증: | 1년 |
| 전압: | 고객의 요구조건 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 기계가공 능력: | 무거운 짐 |
| 축 구멍(MM): | 130 | 절단 토크: | 38 N.M |
| 급속 이송 속도(mm/min): | 1 - 100mm/분 | 테이블 직경: | 900 |
| 표 길이: | 1300/1600/1800/2000/2200 | T-슬롯(개수/폭/피치): | 5/22/165 |
| 부하 용량: | 1500/1700/2000/2500/3000 | 종방향 이동 (X): | 1300/1600/1800/2000/2200 |
| 크로스 트래블(Y): | 1000 | 수직 이동 (Z): | 600 |
| 작업 조각의 최고 높이: | 1400 | 스핀들 코에서 테이블까지의 거리: | 680 |
| 스핀들 테이퍼 및 직경: | 180-780 | ||
제품 설명

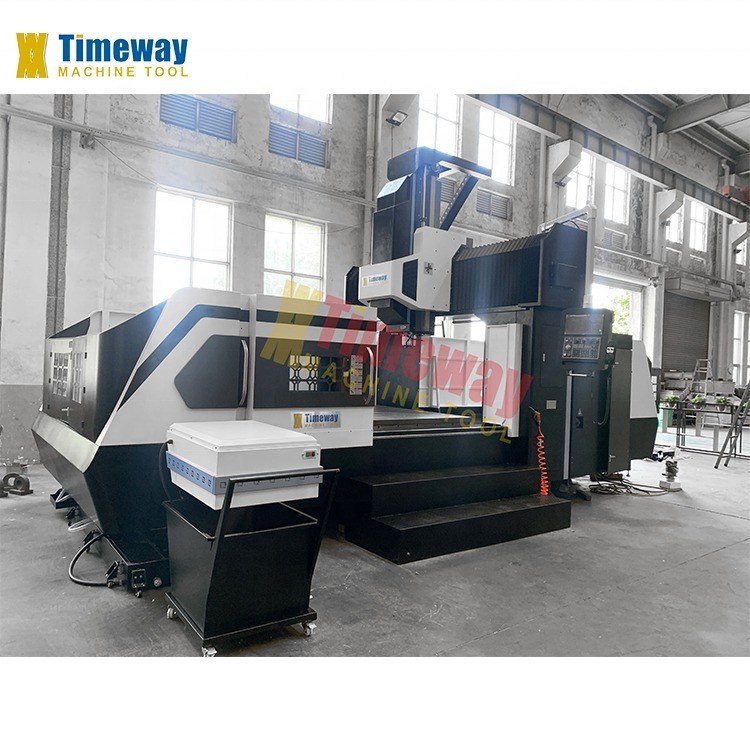

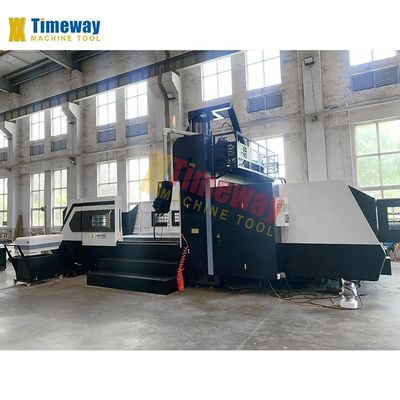

CNC 가공 센터 큰 크기의 갱트리 타입 프레싱 머신 갱트리 가공 센터
제품 설명
사양 | 단위 | GMC1800 | GMC2200 | GMC2700 |
테이블 너비 | mm | 1600 | 2000 | 2300 |
테이블 길이 | mm | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
T 슬롯 (번호/폭/피치) | mm | 9/22/180 | 9/22/200 | 11/28/200 |
충전 용량 | 1kg | 6000/7000/8000/9000 | 10000/12000/14000 | 10000/12000/15000/18000 |
길쭉한 이동 (X) | mm | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
크로스 여행 (Y) | mm | 1800년 (2000) | 2200 (2700) | 2700 (3050) |
수직 이동 (Z) | mm | 1000 | 1000 | 1000 |
랜트리 너비 | mm | 1800 | 2300 | 2700 |
작업 조각의 최고 높이 | mm | 1300 | 1400 | 1400 |
스핀드 코에서 테이블까지의 거리는 | mm | 150~1150 | 280-1280 | 280-1280 |
스핀드 톱니 & 지름 | - | BT2국제산업법 | BT2사용품 | BT2사용품 |
스핀드 속도 | rpm | 6000 | 6000 | 6000 |
X/Y/Z축 공급속도 | m/min | 10/10/10 | 8/8/8 | 6/6/6 |
X/Y/Z축 급식속도 | m/min | 여호와 의 증인, 15/1 | 12/12/12 | 10/10/10 |
X/Y/Z축 피드 모터 토크 | N.m | 38/30/30 | 50/40/30 | 50/40/30 |
X/Y/Z축 위치 정밀도 | mm | 00.025/0.02/0018 | 00.025/0.02/0018 | 00.025/0.02/0018 |
X/YZ축 반복 정확도 | mm | 00.02/0.015/0.012 | 00.02/0.015/0.012 | 00.02/0.015/0.012 |
주전자 전력 | kw | 22 | 22 | 22 |
도구 매거진 용량 | T | 24 (디스크) | 24 (디스크) | 24 (디스크) |
X/Y축 가이드웨이 타입 | - | 선형 | 선형 | 선형 |
Z축 가이드웨이 타입 | - | 슬라이딩 | 슬라이딩 | 슬라이딩 |
기계 무게 | 톤 | 21.5/24/26.5/29 | 33/38/42 | 42/46/51/62 |
기계 길이 | mm | 5700/6700/7700/8700 | 7750/9750/11750 | 7750/9750/11750/13750 |
기계의 너비와 높이 | mm | 4030x3900 | 4740x4100 | 5140x4100 |
√ FANUC 0i MF CNC 시스템 √ X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일 √ 타이완 BT40 스핀들, 8000rpm √ 타이완 디스크형 ATC 24개 도구 √ 전체 장막 √ 수동 펄스 생성기 (MPG) √ USB 및 LAN 인터페이스 √ 작업등 √ 조종등 √ 냉각 시스템 √ 중앙화 된 자동 윤활 시스템 √ 스핀드 공기 폭발 √ 공기 총 √ 밀링 아버 & 턱 √ 전기 캐비닛용 열 교환기 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 미쓰비시/시멘스/파고르/GSK/HNC/KND _ 4 축 _ 직동 스핀들 (10000, 12000, 15000rpm) _ 원형 냉각 용액 노즐 스핀들 (CTS) 을 통해 냉각 액체 스핀들 오일 냉각기 에어컨 _ 체인형 칩 컨베이어 물총 안전문 도구 측정 시스템 워크피스 측정 시스템 |
기계 세부 정보
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================
>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 서비스 수명.
================================================================================================================================================================================================================================================================================================================
>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
