제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC
인증: EAC, ISO

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $45,000.00/sets 1-2 sets
포장 세부 사항: 나무상자(훈증가능)
공급 능력: 200개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

조건: 새로운 가늘고 긴 테이프녹화자: BT40
축의 번호: 싱글 종류: 수직
크기 (L*W*H): 2800x2350x2800mm (t)에 짓누르세요: 5.2톤
테이블 사이즈 (밀리미터): 550x1000mm CNC 제어 시스템: GSK, FANUC, 시멘스
감원의 수: 3 표 여행 (X) (밀리미터): 800
테이블 이동거리(Y)(mm): 550 테이블 이동거리(Z)(mm): 550
위치 결정 정밀도 (밀리미터): ±0.005 반복성 (X/Y/Z) (밀리미터): ±0.005
가늘고 긴 속도(r.p.m)의 범위: 0.1 - 8000 분당 회전수 스핀들 모터 전원(kW): 11
맥스. 표 로드(KG): 500 킬로그램 공급속도 (분 밀리미터 /): 0.1 - 10000mm/분
민. 공구 교체의 타임즈 지: 1 공구 매거진 능력: 24, 기타
주요 판매점: 긴 서비스 라이프 보증: 12개월
전압: 200-480V 판매 유형: 일반 제품
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 제어 시스템: FANUC 0i-MF 또는 SIEMENS 808D
기계 종류: 금속용 수직 CNC 밀링 머신 가공 정확도: IT6
4축: 선택 사항 툴 매거진: 디스크형 ATC
ATC 도구 용량: 24 도구 도구 중량: 8KG
공구장: 300mm 보증 후 서비스: 온라인 지원
적용 가능한 산업: 식물을 제조한 기계류 정비소 전시실 위치: 이집트, 캐나다, 미국, 이탈리아, 프랑스, ​​독일, 브라질, 멕시코, 러시아, 스페인, 모로코, 아르헨티나, 콜롬비아, 알제리, 루마니아, 우즈베키스탄, 호주
빨리감기 속도 (분 M /): 48 핵심 부품: FANUC 또는 SIEMENS CNC 시스템

제품 설명

높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 0
제품 설명
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 1
수직 가공 센터의 응용:
VMC-G 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 로 제어되는 수직 프레싱 기계이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.
둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 2
사양
단위
VMC850G
VMC855G
X/Y/Z축 가이드웨이 타입
/
선형 선도열
선형 선도열
용량
X축 이동
mm
800
800
Y축 이동
mm
500
550
Z축 이동
mm
500
550
테이블 크기
mm
1000 × 500
1000×550
충전 용량
1kg
500
500
T 슬롯 (수/폭/피치)
mm
5-18-100
5-18-100
스핀드 코에서 테이블 중심까지의 거리
mm
110-610
110-660
스핀들
스핀들 중심에서 기둥까지의 거리
mm
524
600
스핀드 톱니
/
BT2
BT2
스핀드 속도
r/min
8000
8000
주전자 전력
kw
7.5/11
7.5/11
3축 (X/Y/Z)
X/Y/Z 축의 세로 모터 파워 (미츠비시)
kw
2/2/3
2/2/3
X/Y/Z축 서보모터 (FANUC)
Nm
β12/β12/β22
β12/β12/β22
X/Y/Z축 급식속도
m/min
48/48/48
48/48/48
X/Y/Z축 절단 공급 속도
mm/min
0-10000
0-10000
정확성
X/Y/Z축 위치 정밀도
mm
±0.003/300
±0.003/300
X/Y/Z축 반복 위치 정밀도
mm
±0.003/300
±0.003/300
도구 매거진 (ATC)
ATC 스타일
/
디스크
디스크
항공항공관리능력
도구
24
24
도구 변경 시간 (기구에서 도구로)
1.4
1.4
최대 도구 무게
1kg
8
8
최대 도구 지름
mm
Φ78/Φ120 (공)
Φ78/Φ120 (공)
최대 도구 길이
mm
300
300
다른 것
전원 공급
KVA
20
20
공기 압력이 필요합니다
1kg/cm2
6~8
6~8
Z축 균형 시스템
/
아니
아니
기계 무게
1kg
4200
5200
전체 차원 (LxWxH)
mm
2800 × 2250 × 2600
2800 × 2350 × 2800
CNC 시스템
/
FANUC/MITSUBISHI
FANUC/MITSUBISHI
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 3
√ FANUC 0i MF CNC 시스템
√ X/Y/Z: 선형 안내 레일
√ 타이완 BT40 스핀들, 8000rpm
√ 타이완 디스크형 ATC 24개 도구
√ 전체 장막
√ 수동 펄스 생성기 (MPG)
√ USB 및 LAN 인터페이스
√ 작업등
√ 조종등
√ 냉각 시스템
√ 중앙화 된 자동 윤활 시스템
√ 스핀드 공기 폭발
√ 공기 총
√ 밀링 아버 & 턱
√ 전기 캐비닛용 열 교환기
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)

미쓰비시/시멘스/파고르/GSK/HNC/KND
_ 4 축
_ 직동 스핀들 (10000, 12000, 15000rpm)
_ 원형 냉각 용액 노즐
스핀들 (CTS) 을 통해 냉각 액체
스핀들 오일 냉각기
에어컨
_ 체인형 칩 컨베이어
물총
안전문
도구 측정 시스템
워크피스 측정 시스템

높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 4
기계 세부 정보
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 5
================================================================================================================================================================================================================================================================================================================
>> 타이완 고강 정밀 스핀들, 벨트 드라이브에 의해 세르보 모터, 큰 토크, 높은 스핀드 속도와 낮은 소음.
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 6
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 7
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.

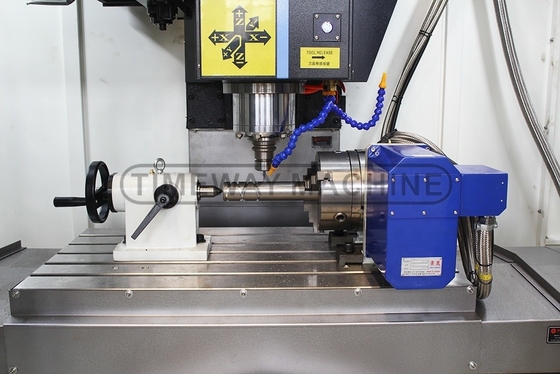

>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 8
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 9
================================================================================================================================================================================================================================================================================================================
>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================
>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 10
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 11
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.

왜 우리 를 선택 합니까?
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 12
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 13
높은 생산성 수직 CNC 수직 가공 센터 1 분 도구 변경 시간 14
CNC 수직 가공 센터를 위한 레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
