둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT40 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 2400x1900x2400mm | (t)에 짓누르세요: | 3.5 Ｔ |
| 테이블 사이즈 (밀리미터): | 1000x420 | CNC 제어 시스템: | 지멘스 |
| 감원의 수: | 3 | 표 여행 (X) (밀리미터): | 700 |
| 테이블 이동거리(Y)(mm): | 450 | 테이블 이동거리(Z)(mm): | 450 |
| 위치 결정 정밀도 (밀리미터): | ±0.01 | 반복성 (X/Y/Z) (밀리미터): | ±0.008 |
| 가늘고 긴 속도(r.p.m)의 범위: | 1 - 8000rpm | 스핀들 모터 전원(kW): | 7.5/11 |
| 맥스. 표 로드(KG): | 400 KG | 공급속도 (분 밀리미터 /): | 1 - 10000mm/분 |
| 민. 공구 교체의 타임즈 지: | 2 | 공구 매거진 능력: | 24 |
| 주요 판매점: | 경쟁력 있는 가격 | 보증: | 12개월 |
| 전압: | 고객들의 요구로서 | 판매 유형: | 핫 제품 2021 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 테이블 크기: | 1000x420mm |
| 주축의 수: | 3 | X-축 여행: | 700 밀리미터 |
| Y-축 여행: | 450 밀리미터 | 기계 종류: | 수직 Cnc 제분기 |
| 기재색: | 선택 사항 | 지배적 방식: | 자동 CNC 제어 |
| 제어 시스템: | SIMENS 808D CNC 시스템 | 제품 이름: | 수직형 머시닝 센터 |
| 키워드: | CNC 수직형 머시닝 센터 | 적용 가능한 산업: | 기계 수리점, 제조 공장, 식품 및 음료 공장, 레스토랑, 가정용, 소매 |
| 전시실 위치: | 캐나다, 이탈리아, 프랑스, 독일, 브라질, 페루, 러시아, 스페인, 칠레, UAE, 루마니아, 우크라이나, 우즈베키스탄, 호주 | 빨리감기 속도 (분 Ｍ /): | 15/15/15 |
| 핵심 부품: | 지멘스 CNC 시스템 | 항구: | 중국 공항 |
제품 설명

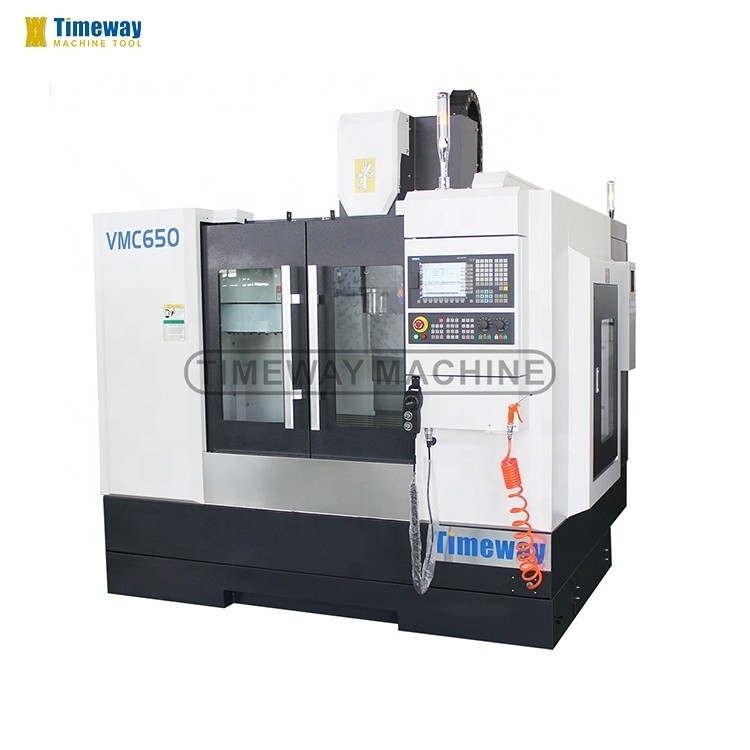

수직 가공 센터
제품 설명
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.
기술 파라미터:
사양 | 단위 | VMC650 |
X/Y/Z축 가이드웨이 타입 | / | 슬라이딩 가이드 레일 |
충전 용량 | 1kg | 400 |
T 슬롯 (수/폭/피치) | mm | 5-18-80 |
스핀드 코에서 테이블 중심까지의 거리 | mm | 130-630 |
스핀들 중심에서 기둥까지의 거리 | mm | 495 |
X/Y/Z 축의 세로 모터 파워 (미츠비시) | kw | 2/2/3 |
X/Y/Z축 서보모터 (FANUC) | Nm | β12/β12/β22 |
최대 도구 무게 | 1kg | 8 |
최대 도구 지름 | mm | Φ78/Φ120 (공) |
최대 도구 길이 | mm | 300 |
전원 공급 | KVA | 18 |
공기 압력이 필요합니다 | 1kg/cm2 | 6~8 |
Z축 균형 시스템 | / | 중형 캐스팅 |
표준 액세서리:
선택용 액세서리:
√ FANUC 0i MF CNC 시스템 √ X/Y/Z: 슬라이딩 가이드 레일 √ 타이완 BT40 스핀들, 8000rpm √ 타이완 디스크형 ATC 24개 도구 √ 전체 장막 √ 수동 펄스 생성기 (MPG) √ USB 및 LAN 인터페이스 √ 작업등 √ 조종등 √ 냉각 시스템 √ 중앙화 된 자동 윤활 시스템 √ 스핀드 공기 폭발 √ 공기 총 √ 밀링 아버 & 턱 √ 전기 캐비닛용 열 교환기 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 미쓰비시/시멘스/파고르/GSK/HNC/KND _ 4 축 _ 직동 스핀들 (10000, 12000, 15000rpm) _ 원형 냉각 용액 노즐 스핀들 (CTS) 을 통해 냉각 액체 스핀들 오일 냉각기 에어컨 _ 체인형 칩 컨베이어 물총 안전문 도구 측정 시스템 워크피스 측정 시스템 |
기계 세부 정보
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================

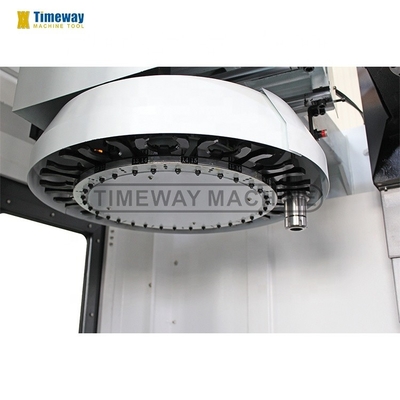

>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================

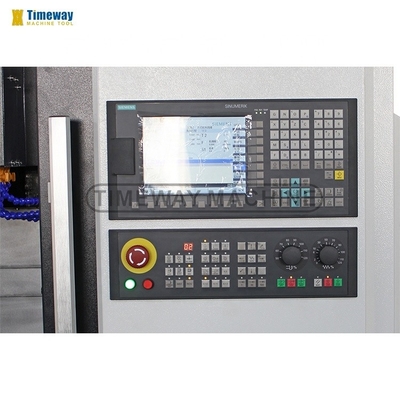

>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
고객 들 의 긍정적 인 의견
회사 소개
본문 소개:
회사 프로필:
타임웨이 기계 도구 Co., Ltd는 전문 기계 도구 제조 기업입니다, 주요 제품은 톱니, 프레싱 머신, 밀링 머신 등을 포함한다.그리고 고객의 필요에 따라 우리는 또한 다양한 특수 목적 기계를 설계하고 제조 할 수 있습니다., 기계 도구 분야에서 상대적인 기술 업그레이드 및 변환 서비스를 제공하기 위해.
우리의 공장은 2014 년에 설립되었습니다. 그것은 전문 기술자, 연구 개발 팀, 제조 및 CNC 장비를 판매하고 전문 맞춤 서비스를 제공합니다.우리의 제품은 곰팡이 처리에서 널리 사용됩니다, 3C 제품, 농업 기계, 석유 기계, 자동차 부품 가공, 항공 우주 산업, 등, 국내외 60 개 이상의 국가 및 지역에 판매.
공장 표시:
비디오 설명
FAQ
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1. 경쟁력있는 가격으로 높은 품질; 2. 전문 R & D 팀과 25 년 수출 경험; 3. 60 개국 이상 수출; 4. CE, ISO 인증서; 5.24시간 온라인 서비스 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 개월 품질 보증; 7. 문제 해결을 위해 해외 엔지니어 제공; Q: 당신은 QC 또는 당신의 기계에 대한 안전 표준이 있습니까? A: 네,우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다. Q: MOQ는 무엇입니까? A: 1 세트 (일부 저비용 기계만 1 세트 이상 될 것입니다.) Q: 지불 조건은 무엇입니까? A: (1) T/T 30% 사전 지불,그리고 70%의 잔액은 운송 전에 지불해야 합니다.2) 볼 때 되돌릴 수 없는 LC; 3) 웨스턴 유니온, 머니 그램 등.우리는 기계에 대한 평생 서비스를 제공할 것입니다..
