둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT40 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 2800x2250x2800mm | (t)에 짓누르세요: | 4.2 Ｔ |
| 테이블 사이즈 (밀리미터): | 1000x500 | CNC 제어 시스템: | 미츠비시 |
| 감원의 수: | 3, 4 | 표 여행 (X) (밀리미터): | 800 |
| 테이블 이동거리(Y)(mm): | 500 | 테이블 이동거리(Z)(mm): | 500 |
| 위치 결정 정밀도 (밀리미터): | ±0.005 | 반복성 (X/Y/Z) (밀리미터): | ±0.005 |
| 가늘고 긴 속도(r.p.m)의 범위: | 1 - 8000rpm | 스핀들 모터 전원(kW): | 7.5-11 |
| 맥스. 표 로드(KG): | 500 킬로그램 | 공급속도 (분 밀리미터 /): | 1 - 10000mm/분 |
| 민. 공구 교체의 타임즈 지: | 2 | 공구 매거진 능력: | 16, 20, 24, 32, 40 |
| 주요 판매점: | 유연한 생산 | 보증: | 12개월 |
| 전압: | 220V, 380V, 400V, 415V, 440V | 판매 유형: | 새로운 제품 2020 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 판매 후 서비스 제공: | 해외에 있는 기계 서비스용 엔지니어 |
| 작업대 차원: | 500x1000mm | 이동(X/Y/Z축): | 800/500/500mm |
| 기계 종류: | CNC 수직형 머시닝 센터 | 지배적 방식: | 자동 |
| 제어 시스템: | 파누크 0i MF | 부품의 최대 중량: | 500kg |
| 최대 도구 길이: | 300mm | 최대 도구 무게: | 8KG |
| 방추 속도: | 8000r/min | 보증 후 서비스: | 비디오 기술 지원, 온라인 지원, 예비품, 현장 유지 보수와 수리 서비스 |
| 지역 서비스 위치: | 캐나다, 미국, 이탈리아, 프랑스, 독일, 브라질, 멕시코, 러시아, 스페인, 호주, 모로코, 칠레, 콜롬비아, 우크라이나, 우즈베키스탄 | 적용 가능한 산업: | 건축 자재 매장, 기계 수리 매장, 식품 및 음료 공장, 농장, 가정용, 소매, 인쇄 매장, 에너지 및 광산, 식품 및 음료 매장, 광고 회사 |
| 전시실 위치: | 이집트, 캐나다, 이탈리아, 프랑스, 독일, 브라질, 멕시코, 러시아, 스페인, 칠레, 콜롬비아, 알제리, 루마니아, 호주 | 핵심 부품: | FANUC 또는 SIEMENS |
| 빨리감기 속도 (분 Ｍ /): | 48/48/48 | 항구: | 중국 공항 |
제품 설명
제품 설명
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.
사양 | 단위 | VMC850G |
X/Y/Z축 가이드웨이 타입 | / | 선형 선도열 |
용량 | ||
X축 이동 | mm | 800 |
Y축 이동 | mm | 500 |
Z축 이동 | mm | 500 |
표 | ||
테이블 크기 | mm | 1000 × 500 |
충전 용량 | 1kg | 500 |
T 슬롯 (수/폭/피치) | mm | 5-18-100 |
스핀드 코에서 테이블 중심까지의 거리 | mm | 110-610 |
스핀들 | ||
스핀들 중심에서 기둥까지의 거리 | mm | 524 |
스핀드 톱니 | / | BT2 |
스핀드 속도 | r/min | 8000 |
주전자 전력 | kw | 7.5/11 |
3축 (X/Y/Z) | ||
X/Y/Z 축의 세로 모터 파워 (미츠비시) | kw | 2/2/3 |
X/Y/Z축 서보모터 (FANUC) | Nm | β12/β12/β22 |
X/Y/Z축 급식속도 | m/min | 48/48/48 |
X/Y/Z축 절단 공급 속도 | mm/min | 0-10000 |
정확성 | ||
X/Y/Z축 위치 정밀도 | mm | ±0.003/300 |
X/Y/Z축 반복 위치 정밀도 | mm | ±0.003/300 |
도구 매거진 (ATC) | ||
ATC 스타일 | / | 디스크 |
항공항공관리능력 | 도구 | 24 |
도구 변경 시간 (기구에서 도구로) | 초 | 1.4 |
최대 도구 무게 | 1kg | 8 |
최대 도구 지름 | mm | Φ78/Φ120 (공) |
최대 도구 길이 | mm | 300 |
다른 것 | ||
전원 공급 | KVA | 20 |
공기 압력이 필요합니다 | 1kg/cm2 | 6~8 |
Z축 균형 시스템 | / | 아니 |
기계 무게 | 1kg | 4200 |
전체 차원 (LxWxH) | mm | 2800 × 2250 × 2600 |
CNC 시스템 | / | FANUC/MITSUBISHI |
기계 세부 정보
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.

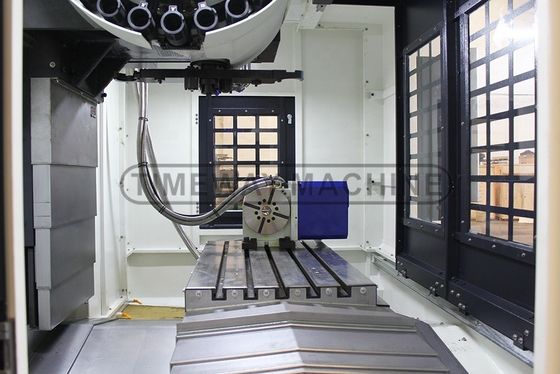

>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================
>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================
>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
왜 우리 를 선택 합니까?
CNC 수직 가공 센터를 위한 레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
