둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT40 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 3200x2560x2960 | (t)에 짓누르세요: | 6.25 톤 |
| 테이블 사이즈 (밀리미터): | 1200x600 | CNC 제어 시스템: | GSK, FANUC, 시멘스 |
| 감원의 수: | 3, 4, 5 | 표 여행 (X) (밀리미터): | 1100 |
| 테이블 이동거리(Y)(mm): | 600 | 테이블 이동거리(Z)(mm): | 600 |
| 위치 결정 정밀도 (밀리미터): | ±0.008 | 반복성 (X/Y/Z) (밀리미터): | ±0.006 |
| 가늘고 긴 속도(r.p.m)의 범위: | 1 - 8000rpm | 스핀들 모터 전원(kW): | 11/15 |
| 맥스. 표 로드(KG): | 800 KG | 공급속도 (분 밀리미터 /): | 1 - 10000mm/분 |
| 민. 공구 교체의 타임즈 지: | 2 | 공구 매거진 능력: | 24, 32, 40 |
| 주요 판매점: | 높은 정확도 | 보증: | 1년 |
| 전압: | 고객의 요구조건 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 판매 후 서비스 제공: | 해외에 있는 기계 서비스용 엔지니어 |
| X/Y/Z축 리니어 레일: | 그래요 | 작업대 사이즈: | 1200X600mm |
| 시엔시 컨트롤러: | GSK 파누크 지멘스 | BT40 스핀들: | 그래요 |
| 네 번째 축: | 선택하다 | 다섯 번째 축: | 선택하다 |
| 제품 종류: | 머시닝 센터 CNC 밀 머신 | 색상: | 표준 |
| 공구 교환대: | ATC 16/24 도구 교환기 | 적용 가능한 산업: | 식물을 제조한 기계류 정비소 |
| 전시실 위치: | 이집트, 캐나다, 미국, 이탈리아, 프랑스, 독일, 브라질, 멕시코, 러시아, 스페인, 알제리, 루마니아, 남아프리카, 우크라이나 | 빨리감기 속도 (분 Ｍ /): | 36/36/36 |
| 핵심 부품: | CNC 시스템 | ||
제품 설명
제품 설명
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.

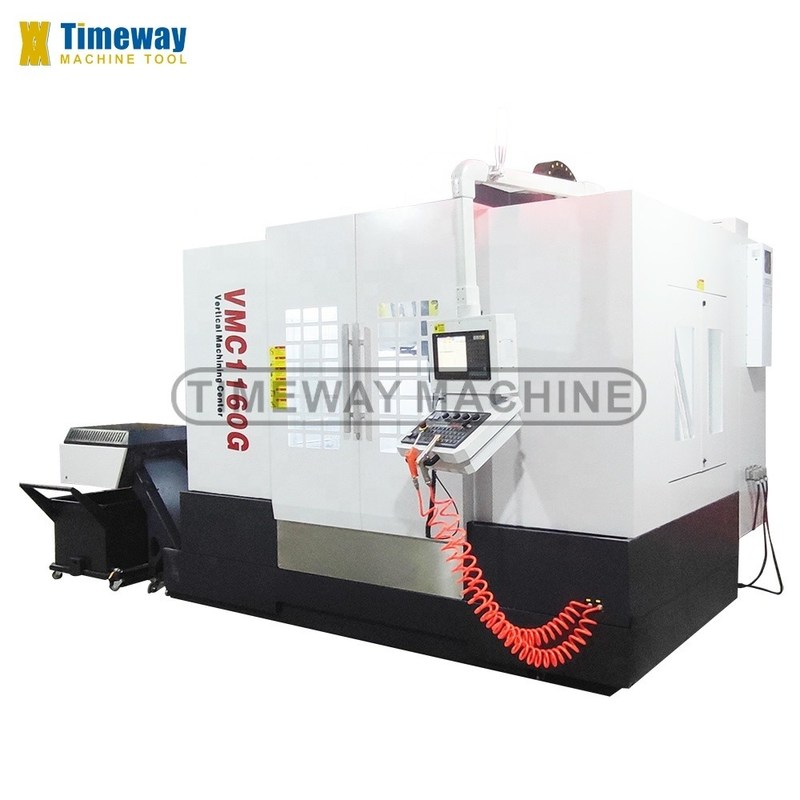

사양 | 단위 | VMC1160G |
X/Y/Z축 가이드웨이 타입 | / | 선형 선도열 |
용량 | ||
X축 이동 | mm | 1100 |
Y축 이동 | mm | 600 |
Z축 이동 | mm | 600 |
표 | ||
테이블 크기 | mm | 1200×600 |
충전 용량 | 1kg | 800 |
T 슬롯 (수/폭/피치) | mm | 5-18-100 |
스핀드 코에서 테이블 중심까지의 거리 | mm | 120-720 |
스핀들 | ||
스핀들 중심에서 기둥까지의 거리 | mm | 672 |
스핀드 톱니 | / | BT2 |
스핀드 속도 | r/min | 8000 |
주전자 전력 | kw | 여호와 의 증인, 11/15 |
3축 (X/Y/Z) | ||
X/Y/Z 축의 세로 모터 파워 (미츠비시) | kw | 3/3/3 |
X/Y/Z축 서보모터 (FANUC) | Nm | β22/β22/β22 |
X/Y/Z축 급식속도 | m/min | 36/36/36 |
X/Y/Z축 절단 공급 속도 | mm/min | 0-10000 |
정확성 | ||
X/Y/Z축 위치 정밀도 | mm | ±0.003/300 |
X/Y/Z축 반복 위치 정밀도 | mm | ±0.003/300 |
도구 매거진 (ATC) | ||
ATC 스타일 | / | 디스크 |
항공항공관리능력 | 도구 | 24 |
도구 변경 시간 (기구에서 도구로) | 초 | 1.4 |
최대 도구 무게 | 1kg | 8 |
최대 도구 지름 | mm | Φ78/Φ120 (공) |
최대 도구 길이 | mm | 300 |
다른 것 | ||
전원 공급 | KVA | 25 |
공기 압력이 필요합니다 | 1kg/cm2 | 6~8 |
Z축 균형 시스템 | / | 질소 균형 |
기계 무게 | 1kg | 6200 |
전체 차원 (LxWxH) | mm | 3200 × 2560 × 2960 |
CNC 시스템 | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC 시스템 √ X/Y/Z: 선형 안내 레일 √ 타이완 BT40 스핀들, 8000rpm √ 타이완 디스크형 ATC 24개 도구 √ 전체 장막 √ 수동 펄스 생성기 (MPG) √ USB 및 LAN 인터페이스 √ 작업등 √ 조종등 √ 냉각 시스템 √ 중앙화 된 자동 윤활 시스템 √ 스핀드 공기 폭발 √ 공기 총 √ 밀링 아버 & 턱 √ 전기 캐비닛용 열 교환기 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 미쓰비시/시멘스/파고르/GSK/HNC/KND 4 축 & 5 축 _ 직동 스핀들 (10000, 12000, 15000rpm) _ 원형 냉각 용액 노즐 스핀들 (CTS) 을 통해 냉각 액체 스핀들 오일 냉각기 에어컨 _ 체인형 칩 컨베이어 물총 안전문 도구 측정 시스템 워크피스 측정 시스템 |
기계 세부 정보
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================
>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================
>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
왜 우리 를 선택 합니까?
CNC 수직 프레싱 머신 가공 센터에 대한 레니쇼 레이저 인터페로미터:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
