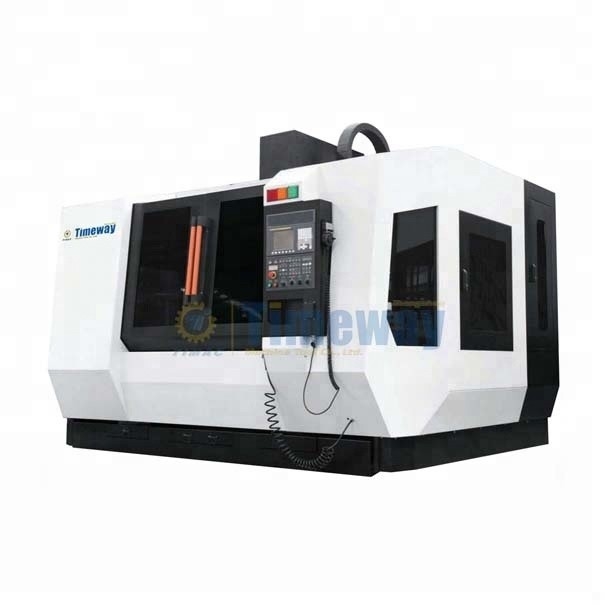

선형 가이드와 함께 VY 시리즈 핫 판매 수직 가공 센터

VY-850L VY-1060L VY-1370L VY-1690



주요 전망



 VY 시리즈 수직 가공 센터 선형 가이드웨이 및 최대 테이블 1000kg까지의 부하 0



요약



기계 요약
VY 시리즈 수직 가공 센터는 크로스 슬라이딩 테이블의 움직이는 구조를 채택 한 선형 가이드, 주로 중형 및 소규모 복잡한 부품의 처리에서 적용됩니다.모든 종류의 처리를 끝낼 수 있습니다., 같은 프레싱, 드릴링, 확장, 도어, 탭 및 프로필 프레싱 한 번에 클램핑.여러 가지 절차와 복잡한 형태일반 기계, 곰팡이, 축화, 에너지 및 교통 산업의 핵심 시설입니다.

주요 공연



구조 및 성능
1침대, седло, 테이블,기둥과 스핀드 박스는 고강도 인올레이션 합철과 樹脂 결합 모래로 만들어졌으며 여러 가지 노화 과정으로 처리되어 기계 도구의 딱딱함과 안정성을 보장합니다..
2기계 도구는 선형 롤링 가이드 (또는 2 축 선형 롤링 가이드 및 1 축 슬라이딩 가이드) 를 채택하고 움직이는 부품은 좋은 동적 반응으로 특징입니다.각 축의 원활한 선형 움직임을 보장하고 높은 정확도와 높은 효율성을 절단 실현.
3모든 축은 높은 토크의 AC 서보 모터 직동 정밀 공 나트 회전을 채택합니다. 이는 작업 조각의 고정밀 및 무거운 절정에 적용됩니다.
4기둥은 큰 접촉 표면으로 특징인 헤링골 구조를 채택하여 기계 도구의 안정성을 보장하고 처리 정확성과 표면 매끄러움을 향상시킵니다.
5컴퓨터 지원 엔지니어링 (CAE) 시스템을 적용하여 최적화된 구조 설계를 완료하고 기계 도구의 신뢰성을 향상시킵니다.그리고 유한 요소 방법 (FEM) 을 통해 설계 구조의 과학적 분석과 최적화를 수행합니다.이는 전체 기계 구조의 딱딱함과 안정성을 보장할 수 있습니다.
6테이블 표면에 높은 주파수 진압을 적용하고 단단성은 HRC45 °에 도달 할 수 있습니다. 클램핑 과정에서 테이블에 대한 손상을 줄이기 위해.
7. 내부 스트레스의 완전한 방출과 기계 도구의 정밀 지속성을 보장하기 위해 가스에 두 번 노화 처리를 적용하십시오.
8큰 타입의 Y축 4선 디자인을 적용하여 기계 도구가 더 높은 운반 능력과 안정성을 갖추도록하십시오 ((VY-1370L 및 기타).

  VY 시리즈 수직 가공 센터 선형 가이드웨이 및 최대 테이블 1000kg까지의 부하 1  VY 시리즈 수직 가공 센터 선형 가이드웨이 및 최대 테이블 1000kg까지의 부하 2   VY 시리즈 수직 가공 센터 선형 가이드웨이 및 최대 테이블 1000kg까지의 부하 3


9표준 벨트 타입 8000 ((6000) 회전 스핀들, 스핀드의 높은 정밀과 높은 딱딱성을 보장하기 위해 주체를 조립하기 위해 수입 정밀 P4 레벨 베어링을 적용합니다.
10구슬 나침반의 두 끝은 CNC 기계 도구에 대한 특별 수입 PN7 레벨 나침반 지원 베어링과 또한 열 변형을 줄이기 위해 정밀 견과류를 채택합니다.하지만 위치 정밀도를 크게 향상.
11모든 가이드와 볼 스크루는 중앙 집중식,시간 및 측정유유유를 채택하여 완전하고 신뢰할 수있는유유유로 이어집니다.주요 윤활관에는 기름 압력 손실 보호 기능이 있습니다..
12.전체 폐쇄 된 커버 및 예쁜 뒷면 디자인. 운영 안전 및 환경 보호를 보장하는 전제 조건 하에,그것은 인간-기계 공학과 우아하고 아름다운 모델링 디자인으로 통합되어 작업 부담을 줄이고 간단한 운영 환경에서 작업 효율성을 향상시킵니다..
13완전히 닫힌 빠른 도구 교체용 도구 매거진은 안전하고 신뢰할 수 있고 효율적인 도구 변경을 보장합니다.
14릴클링 실린더의 오일 컵은 릴클링의 신뢰성을 보장하기 위해 액체 레벨 탐지 기능을 가지고 있습니다.
15도구 매거진은 공기 공급의 안정적인 압력을 보장하고 충분한 공기 공급으로 인한 도구의 고정을 피하기 위해 옵션으로 공기 실린저가 장착되어 있습니다.
16스핀드의 순환 스프레이링은 가공 중에 완전한 냉각을 제공할 수 있습니다 (선택).
17차시에 대한 펀싱은 작업자가 철폐를 청소하고 작업 효율을 향상시키는 데 큰 편의를 제공합니다.

VY 시리즈 수직 가공 센터 선형 가이드웨이 및 최대 테이블 1000kg까지의 부하 4

18.3-축은 수입 C3 수준의 정밀 구슬 나침반을 채택합니다. 전송 경직성과 위치 정밀도를 높이기 위해 각 축에 압축을 적용하십시오.대형 표준 롤링 가이드를 적용 하 여 베어링 용량 및 안정성을 향상. ((VY-1370L 및 기타)
19합성 표면의 조립은 접착제 주입 기술을 채택합니다. 이는 크게 증가 할 수 있습니다.

VY 시리즈 수직 가공 센터 선형 가이드웨이 및 최대 테이블 1000kg까지의 부하 5  VY 시리즈 수직 가공 센터 선형 가이드웨이 및 최대 테이블 1000kg까지의 부하 6  VY 시리즈 수직 가공 센터 선형 가이드웨이 및 최대 테이블 1000kg까지의 부하 7

20스핀드의 동적 평형 테스트는 높은 회전 하에서 진동, 소음 및 베어 열을 줄일 수 있습니다.
21기름과 물 분리 장치의 설계는 절단 연료의 재활용 사용을 보장하기 위해 절단 액체와 윤활유의 효과적인 분리를 보장 할 수 있습니다.
22세 축 좌석의 정밀 스크래핑은 세 축 변속기의 부드러운 것을 보장하기 위해 고리 디자인이 없습니다.
23. 닫힌 각과 곡선 표면의 최적의 작업 능력.

VY 시리즈 수직 가공 센터 선형 가이드웨이 및 최대 테이블 1000kg까지의 부하 8


표준 구성
FANUC 0i Mate-MD CNC 시스템
FANUC 0i-MD CNC 시스템
나사형 칩 컨베이어
전기 탱크 열 교환기
전수 탱크 공기 조건
자동 윤활장치
도구 냉각 시스템
절단
에어 커튼 보호 시스템이 있는 스핀들
공기 압력 시험 시스템
공기 필터링 정화 장치
공기총
발사총
통신 인터페이스
세 가지 색상 신호등
손잡이 전기 손바퀴
완전히 닫힌 보호막
뒷면 보호막
도구와 도구 상자
수평 조정 볼트 및 셔밍
기술 문서



선택적 구성
FANUC 0i Mate-MD CNC 시스템
FANUC 0i-MD CNC 시스템
MITSUBISHI M70V CNC 시스템
시멘스 828D CNC 시스템
시멘스 840DSL CNC 시스템
BT40 벨트형 8000 회전 스핀들
BT50 벨트형 8000 회전 스핀들
BT40 벨트형 10000 회전 스핀들
BT40, 직접 연결된 10000/12000/15000 회전 스핀들
나사형 칩 컨베이어
체인형 칩 컨베이어
도구 시험 시스템
작업 부품 시험 시스템
전기 탱크 에어컨
스핀드 오일 냉각기
스핀들 사이클 스프레이
스핀드 중앙 물 배출
차체 스탬핑 시스템
CNC 회전 테이블
그레이트 스케일
오일 안개 흡수기
물총



사양 목록



기술 매개 변수

사양 단위 VY-850L VY-1060L VY-1370L VY-1690L
테이블의 차원 mm 900*510 1160*600 1400*700 1800*900
최대 부하 1kg 500 800 1000 1600

T 슬롯

(방정*거리*량)

mm 18*108*4 18*100*5 18*100*7 22*135*7
여행 3축 이동 X/Y/Z mm 800/510/510 1000/600/600 ((650) 1300/700/650 1600/900/750
스핀들

스핀드 코로부터의 거리

테이블 표면

mm 100-610 100-700 ((150-800) 150-800 150-900

스핀들 중심으로부터의 거리

기둥 가이드 표면

mm 539 638 ((620) 732 ((725) 950 ((920)
스핀드 타입   BT40 벨트형 BT40 벨트형 BT50 벨트형 BT50 벨트형
리베트 타입   BT1기능 BT1기능 BT1건물 BT1건물
스핀드 속도 rpm 8000 8000 6000 6000
주전자 전력 kw 7.5/11 여호와 의 증인, 11/15 15/18.5 18.5/22

먹이는

속도

3축 공급 모터 전력 X/Y/Z kw 3/3/3 3/3/3 4/4/4 7/7/7
급속한 경사 속도 X m/min 36/48 36/48 30 30
급속한 경주 속도 Y m/min 36/48 36/48 30 30
급속한 경로 속도 Z m/min 36/48(24) 36/48(24) 30 ((20) 30 ((20)
절단 및 공급 속도 mm/min 1-10000 1-10000 1-10000 1-10000

도구

잡지

(디스크 타입)

도구 잡지 T 24시간 30분 24시간 30분 24시간 30분 24시간 30분
최대 도구 지름*길이/중량 mm*mm/kg Φ78*300/8 Φ78*300/8 Φ112*300/15 Φ112*300/15
도구 교체 시간 잠깐만요 20.5/1.3 20.5/1.3 3 3

정확성

(ISO)

위치 정확성 X/Y/Z mm 0.008/0.008/0.008 ((0.012) 0.015/0.015/0.015(0.018)
반복 위치 정확성 X/Y/Z mm 0.004/0.004/0.004 ((0.006) 0.008/0.008/0.008 ((0.009)
다른 것 전력 KVA 20 25 35 45
공기 공급 압력 kgf/cm2 6.5 6.5 6.5 6.5

전체 차원

(길이* 너비*높이)

mm 2600*2855*2660 3090*2670*2880 3585*2830*3080 4215*3515*3270

도구 기계의 순량

(약)

1kg 5500 7000 10000 14500
