제품 상세 정보:

원래 장소: 중국
브랜드 이름: TIMAC

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $30,000.00/sets 1-2 sets
포장 세부 사항: 목재 케이스
공급 능력: 200개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

조건: 새로운 축의 번호: 싱글
종류: 수직 크기 (L*W*H): 2100x1800x2150mm
(t)에 짓누르세요: 3 T 테이블 사이즈 (밀리미터): 320x800
CNC 제어 시스템: GSK, 화낙, 미츠비시, 지멘스 감원의 수: 3
표 여행 (X) (밀리미터): 550 테이블 이동거리(Y)(mm): 340
테이블 이동거리(Z)(mm): 500 위치 결정 정밀도 (밀리미터): ±0.005
반복성 (X/Y/Z) (밀리미터): ±0.003 스핀들 모터 전원(kW): 5.5
맥스. 표 로드(KG): 350 KG 민. 공구 교체의 타임즈 지: 1
공구 매거진 능력: 12 주요 판매점: 높은 정확도
보증: 1년 전압: 필요에 따라
판매 유형: 뜨거운 제품 2019년 기계 시험 보고: 제공
비디오 출입 검사: 제공 핵심 부품에 대한 보증: 1년
기계 종류: 수직가공센터 CNC 지배적 방식: 완전 자동
제어 시스템: FANUC 또는 SIEMENS 또는 GSK 작업대 사이즈: 320x800mm
작업대 여행: 550/340mm 스핀들 수직 이동: 500 밀리미터
방추 속도: 0-8000rpm 스핀들형: BT40/120
철도: 선형 X/Y/Z축 이송속도: 24/24/24분/분
적용 가능한 산업: 제조 공장 전시실 위치: 페루, 케냐, 콜롬비아, 남아프리카
핵심 부품: 류류

제품 설명

3 축 선형 철도 수직 가공 센터 CNC 기계

VMC550

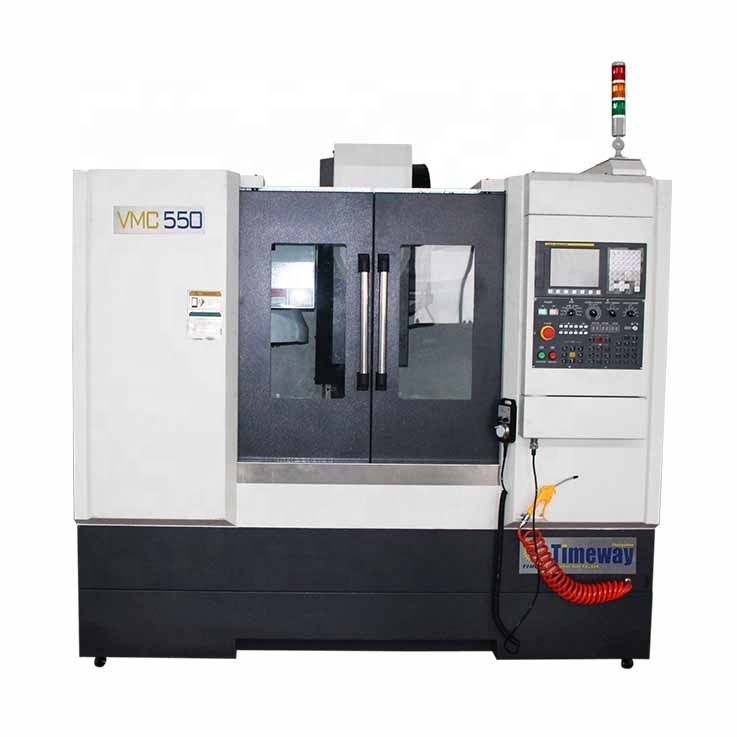

500mm 스핀드 여행 VMC550 3 축 선형 철도 수직 가공 센터 CNC 기계 0

제품 설명



500mm 스핀드 여행 VMC550 3 축 선형 철도 수직 가공 센터 CNC 기계 1

특징:

• 기초 설계부터 고속 및 고 정밀의 연속 가공 보장까지 모든 단계에서 기계 도구의 구조는 ANSYS로 분석됩니다.

• 기계 도구의 우수한 구부러짐 경직성을 보장하기 위해, 우리는 기계 도구의 중심이 부하를 수행 할 때 생성되는 변형에 대한 시뮬레이션 테스트를 수행합니다.
• 높은 정밀성 선전 충전 된 볼 스크루, 최대 신뢰성 및 정밀성을 보장하는 직접 서보 모터 드라이브. 모든 축에 우수한 선형 가이드.
• 가볍고 신속한 도구 변경을 위해 공기 도구 클램핑.
• 스핀드 박스의 최적의 확장 비율은 최적의 가공 경직성을 실현하고, 큰 스프렌의 링링 콩 기둥의 설계는 기둥의 강한 경직성을 보장합니다.
• 자동 중앙 윤활성화
• 강력한 헤드 스톡 모터, 연속 작동에 충분한 전력.
• 효과적 인 냉각 액체 시스템은 도구와 우수한 칩 컨베이어 최적의 사용을 보장합니다.
• 닫힌 작업 공간은 안전하고 오염되지 않은 작업을 보장합니다.
• 전체 부품 패키지의 우수한 기계적 특성으로 도구의 수명이 길어집니다.
• 작업 테이블에 쉽게 접근하여 설치와 도구를 쉽게 사용할 수 있습니다.

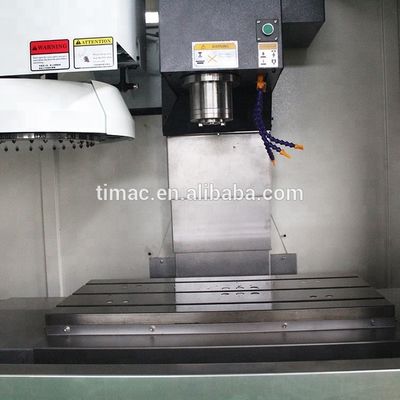

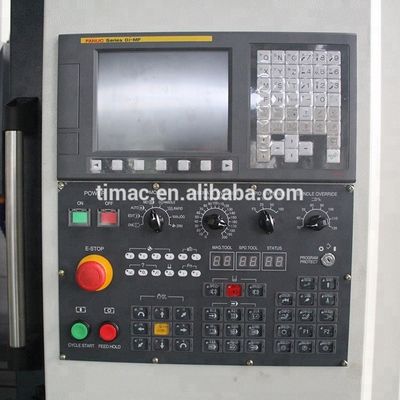

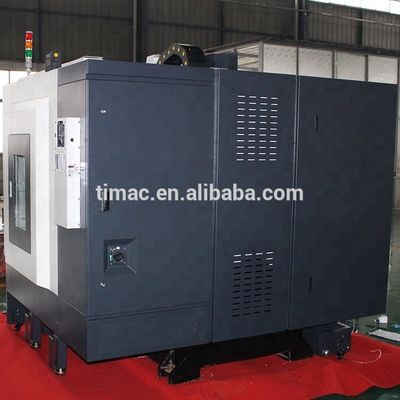

함수 부분의 시각
500mm 스핀드 여행 VMC550 3 축 선형 철도 수직 가공 센터 CNC 기계 2



500mm 스핀드 여행 VMC550 3 축 선형 철도 수직 가공 센터 CNC 기계 3



500mm 스핀드 여행 VMC550 3 축 선형 철도 수직 가공 센터 CNC 기계 4





기술 매개 변수:

사양 단위 VMC550
작업 테이블 크기 ((LxWxH) mm 800x320
T 슬롯 (T-slot) mm 3-14-110
작업 테이블의 최대 무게 1kg 350
X축 이동 mm 550
Y축 이동 mm 340
Z축 이동 mm 500
스핀들 중심에서 기둥까지의 거리 mm 390
스핀드 코와 작업 테이블 사이의 거리는 mm 100-600
스핀드 톱니 - BT2사용품
스핀드 속도 rpm 8000
X축 급식속도 mm/min 24000
Y축 급식속도 mm/min 24000
Z축 급식속도 mm/min 24000
ATC 타입 - 카루셀
ATC 역 pcs 12
최대 도구 무게 1kg 8
최대 도구 지름 mm 90
최대 도구 길이 mm 300
도구 변경 시간 7/60HZ
스핀드 모터 파워 kw 5.5
X축 서보 모터 전력 Nm 6
Y축 서보 모터 전력 Nm 7.7
Z축 서보 모터 전력 Nm 10
위치 정확성 mm ±0.005/300
위치 변경 정확도 mm ±0.003
전체 차원 (LxWxH) mm 2100x1800x2150
기계 무게 1kg 3000
인용을 얻으세요





표준 구성:
  • CNC 컨트롤러: 시멘스 SINUMERIK
  • X/Y/Z 축의 서보식량 모터: 시멘스
  • X/Y/Z축 선형 가이드웨이
  • BT40 스핀드 단위 8000r.p.m
  • 12 도구 카루셀 타입 ATC
  • 완전 닫힌 보호 보호
  • 전기 부품: 슈나이더
  • 자동 윤활
  • 냉각수 시스템
  • 작동 도구
  • 영문 사용 설명서
