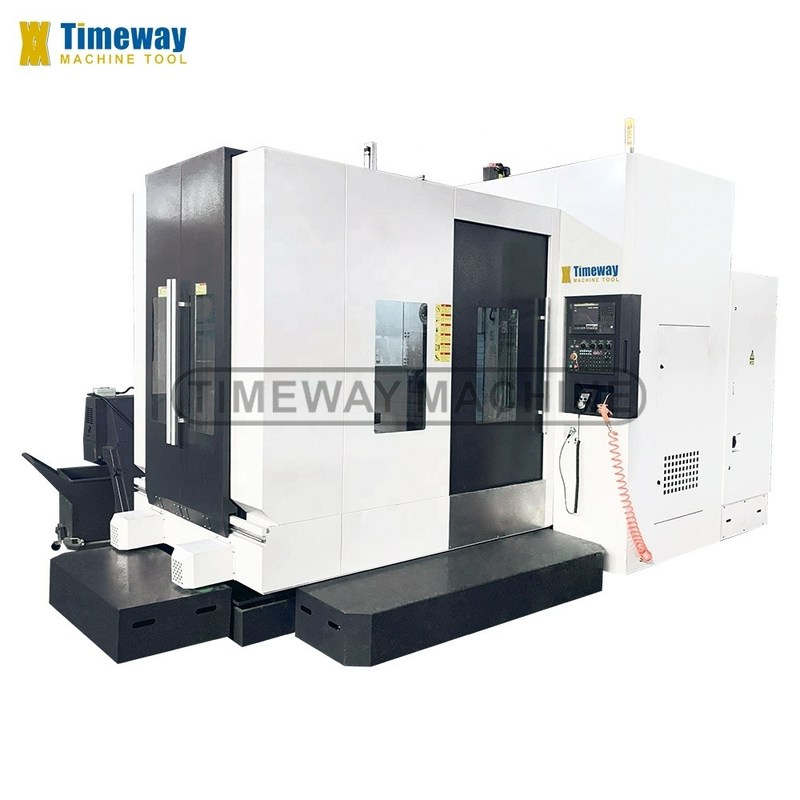

B축 (NC 회전 테이블) 분할 처리 요구 사항으로 장착된 표준
HMC 수평 가공 센터의 구조는i) 세 가지 종류로 나눌 수 있습니다: 긍정적 T 타입; 뒤집어진 T 타입; 크로스 타입. 다른 크기 및 다른 모양의 작업 조각의 다양한 처리 요구 사항을 실현합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT50 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수평 |
| 크기 (L*W*H): | 4860x3600x3460mm | (t)에 짓누르세요: | 12 Ｔ |
| 테이블 사이즈 (밀리미터): | 630x630 | CNC 제어 시스템: | 화낙 |
| 감원의 수: | 4 | 표 여행 (X) (밀리미터): | 1100 |
| 테이블 이동거리(Y)(mm): | 800 | 테이블 이동거리(Z)(mm): | 1100 |
| 위치 결정 정밀도 (밀리미터): | ±0.008 | 반복성 (X/Y/Z) (밀리미터): | ±0.005 |
| 가늘고 긴 속도(r.p.m)의 범위: | 1 - 6000 분당 회전수 | 스핀들 모터 전원(kW): | 15/18.5 |
| 맥스. 표 로드(KG): | 1500 Kg | 공급속도 (분 밀리미터 /): | 1 - 8000mm/분 |
| 민. 공구 교체의 타임즈 지: | 5 | 공구 매거진 능력: | 24 |
| 주요 판매점: | 유연한 생산 | 보증: | 한 해 |
| 전압: | 380V/50Hz 또는 주문 | 판매 유형: | 핫 제품 2021 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 판매 후 서비스 제공: | 해외에 있는 기계 서비스용 엔지니어 |
| 색상: | 맞춤 생산됩니다 | 작업대 사이즈: | 630X630mm |
| 회전 작업대: | 1° 또는 0.001° | T-슬롯: | 5-18-100 |
| 공구 매거진 능력: | 24도구 | ATC 공구 직경: | 112/200mm |
| ATC 도구 길이: | 300 | ATC 도구 무게: | 18 킬로그램 |
| ATC 툴 교환 시간: | 5 초 | 적용 가능한 산업: | 기계 수리점, 제조 공장, 에너지 및 광업, 광고 회사 |
| 전시실 위치: | 캐나다, 영국, 미국, 이탈리아, 프랑스, 독일, 브라질, 페루, 멕시코, 러시아, 스페인, 칠레, 우즈베키스탄, 호주 | 핵심 부품: | 화낙 |
| 빨리감기 속도 (분 Ｍ /): | 24/24/24 | 항구: | 중국 공항 |
제품 설명
제품 설명
수직 가공 센터의 응용:
HMC 시리즈 수평 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 CNC 수평 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.
사양 | 단위 | HMC630 |
기계 구조 | / | 양성 T형 |
용량 | ||
X축 이동 | mm | 1100 |
Y축 이동 | mm | 800 |
Z축 이동 | mm | 1100 |
표 (B축) | ||
B축 서보모터 토크 (FANUC) | / | 비스22 |
테이블 크기 | mm | 630 × 630 |
표 번호 | pcs | 1 |
테이블 인덱싱 | ° | 1°×360 |
T 슬롯 (수/폭/피치) | / | 5-18-100 |
테이블 회전 속도 | rpm | 16.6 |
충전 용량 | 1kg | 1500 |
잠금 힘 (35kg/cm2) | 1kg/m | 5000 |
스핀들 | ||
테이블에 스핀드 중심에서 거리가 | mm | 50-850 |
스핀드 코에서 테이블 중심까지의 거리 | mm | 125-1225 |
스핀드 톱니 | / | BT50 |
스핀드 속도 | rpm | 6000 |
주전자 전력 | kw | 15/18.5 |
3축 (X/Y/Z) | ||
X/Y/Z축 서보모터 (FANUC) | / | bis30/bis30/bis30 |
X/Y/Z축 절단 공급 속도 | mm/min | 1-8000 |
X/Y/Z축 급식속도 | m/min | 24/24/24 |
X/Y/Z축 레일 타입 | - | X/Z: 선형/Y: 슬라이딩 |
정확성 | ||
X/Y/Z축 위치 정밀도 | mm | ±0.008 |
X/Y/Z축 반복 위치 정밀도 | mm | ±0.005 |
B축 위치 정밀도 | " | ±10" |
도구 매거진 (ATC) | ||
ATC 스타일 | / | 디스크 |
항공항공관리능력 | 도구 | 24 |
도구 변경 시간 (기구에서 도구로) | 초 | 5 |
최대 도구 무게 | 1kg | 18 |
최대 도구 지름 | mm | Φ112/Φ200 |
최대 도구 길이 | mm | 300 |
다른 것 | ||
전원 공급 | KVA | 40 |
공기 압력이 필요합니다 | 1kg/cm2 | 8 |
기계 무게 | 1kg | 12000 |
전체 차원 (LxWxH) | mm | 4860 × 3600 × 3460 |
CNC 시스템 | / | FANUC |
√ FANUC 0i MF CNC 시스템 √ X/Z: 선형 가이드 레일, Y: 슬라이딩 가이드 레일 √ 타이완 BT50 스핀들, 6000rpm √ 타이완 NC 회전 테이블 (B 축) √ 타이완 디스크형 ATC 24개 도구 √ 전체 장막 √ 수동 펄스 생성기 (MPG) √ USB 및 LAN 인터페이스 √ 작업등 √ 조종등 √ 냉각 시스템 √ 중앙화 된 자동 윤활 시스템 √ 스핀드 공기 폭발 √ 공기 총 √ 밀링 아버 & 턱 √ 전기 캐비닛용 열 교환기 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 미쓰비시/시멘스/파고르/GSK/HNC/KND _ 직동 스핀들 (10000, 12000, 15000rpm) _ 원형 냉각 용액 노즐 스핀들 (CTS) 을 통해 냉각 액체 스핀들 오일 냉각기 에어컨 _ 체인형 칩 컨베이어 물총 안전문 도구 측정 시스템 워크피스 측정 시스템 |

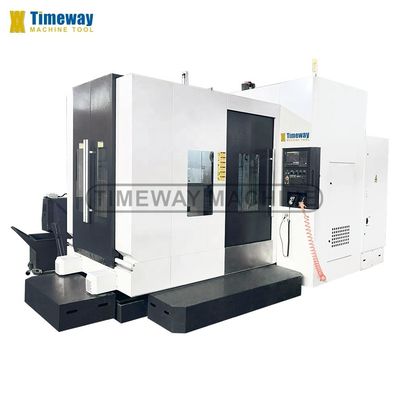

기계 세부 정보
================================================================================================================================================================================================================================================================================================================

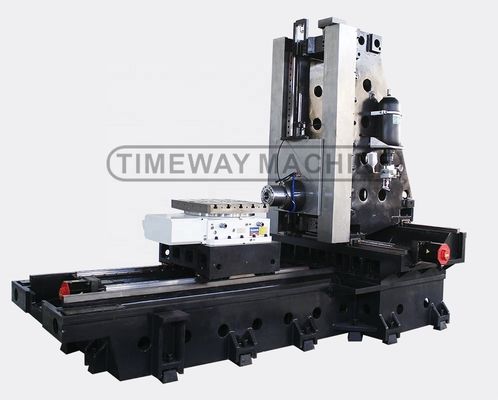

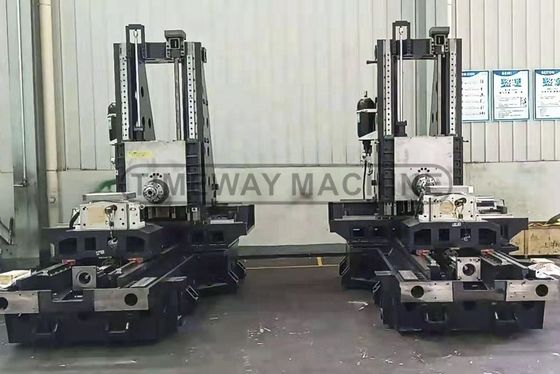

>> 긍정적인 T형 기계 구조를 채택합니다.
>> X/Z 축은 타이완 HIWIN 무거운 부하 롤러 선형 안내 레일 및 HIWIN 볼 스크루를 채택합니다.
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.================================================================================================================================================================================================================================================================================================================

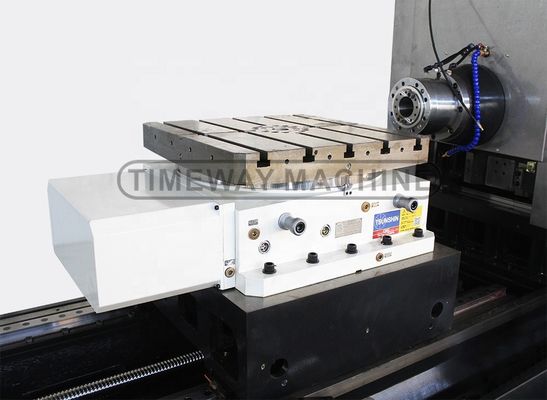

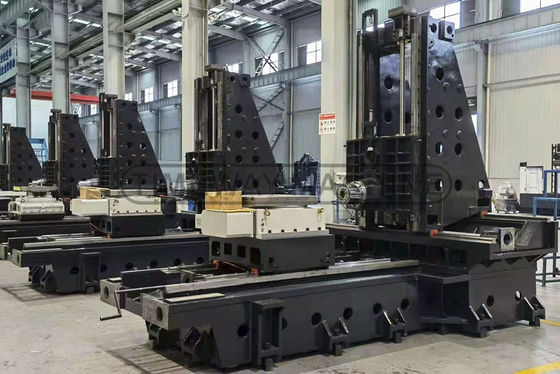

>> B축: 타이완 1 ° NC 회전 테이블은 표준으로 제공되며 고객은 0.001 ° NC 회전 테이블을 선택할 수 있습니다.
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================

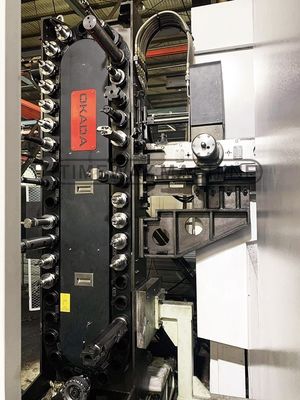

>> 타이완 BT50 체인형 도구 매거진 (40tools ATC) 을 선택하십시오.높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================
>> 안정적인 CNC 시스템은 CNC 수평 가공 센터의 모든 작업 성능을 보장합니다.
>> 일본 FANUC CNC 시스템은 표준으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
왜 우리 를 선택 합니까?
CNC 수직 가공 센터를 위한 레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
