>>주 변속기는 AC 모터에 의해 구동되며, 주 변속기 속도는 16단계로 변화하며 소레노이드 밸브에 의해 제어됩니다. 기어 박스의 모든 기어는 고주파 진압 과정을 채택합니다.
>>작업 테이블은 롤링 가이드웨이의 유형을 채택하므로 작업 테이블의 큰 부하 용량과 높은 회전 정밀도.
|
상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 1000 | 기계가공 능력: | 무거운 짐 |
|---|---|---|---|
| 종류: | 수직 | 스핀들 모터 전원(kW): | 22 |
| 전압: | 380v | 크기 (L*W*H): | 2360*2300*3580mm |
| 무게 (kg): | 8300KG | 보증: | 1년 |
| 주요 판매점: | 경쟁력 있는 가격 | 판매 유형: | 신제품 2023 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 제품 이름: | 단일 컬럼 수직 톱니 |
| 기계 종류: | 단일 컬럼 수직 톱니 | CNC 또는 아니: | 일반 선반 기계 |
| 모델: | VL1250E/1000 | 맥스. 회전하는 지름: | 1250 밀리미터 |
| 모터 전력: | 22 kw | 작업 조각의 최고 높이: | 1000mm |
| Max. 최대. Weight of Workpiece 공작물의 무게: | 5000 킬로그램 | 작업대 지름: | 1010 밀리미터 |
| 기계 무게: | 8300 킬로그램 | 조건: | 새로운 |
| 축 구멍(MM): | 다른 것 | 적용 가능한 산업: | 식물들, 가정용을 제조하는 기계류 정비소가 소매됩니다 |
| 전시실 위치: | 이집트, 캐나다, 페루, 러시아, 알제리 | 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 엔진 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 1000 밀리미터 | 항구: | 중국 항구 |
제품 설명
제품 설명

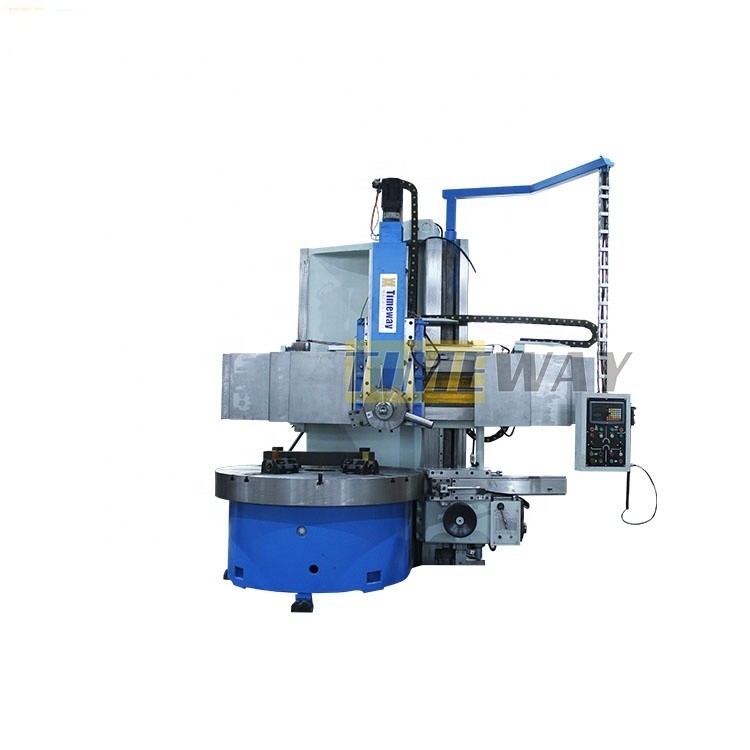

단 기둥 수직 톱니
- 운영 패널 - 수압 시스템 - 윤활시스템 - 도구 기기 (1pc) - 작업등 - 도구 상자 & 도구 - 레벨 윙 & 기초 볼트 - 보러 도구 기기 (1pc) - 수동 펜타곤 도구대 - Chuck jaws (4pcs) - 조종등 - 운영 설명서 (영어) | - 2 축 DRO - 칩 컨베이어 - 옆 도구 기둥 |
사양 | 단위 | VL1250E |
최대 스윙 지름 | mm | 1250 |
최대 회전 지름 | mm | 1250 |
작업 조각의 최고 높이 | mm | 1000 |
작업 조각의 최대 무게 | 1kg | 5000 |
주전자 전력 | kw | 22 |
작업 테이블 지름 | mm | 1010 |
작업 테이블의 최대 토크 | KN.m | 17.5 |
작업 테이블 속도의 범위 | rpm | 6.3-200(16) |
수직 기구-기구 기둥 공급 속도 | mm/min | 0.8-86 ((12) |
도구 기둥 급식 속도 | mm/min | 1800 |
수직 도구 기둥 회전 각도 | ° | ±30° |
수직 툴-포스 크로스 이동 | mm | -28-733 |
수직 도구 포스트 수직 이동 | mm | 650 |
부근 도구 기둥 가로 이동 | mm | 630 |
측면 도구 기둥 수직 이동 | mm | 900 |
수직 도구 기둥의 최대 절단 힘 | KN | 20 |
가장 높은 절단 힘 | KN | 20 |
기계의 순량 | 1kg | 8300 |
기계 차원 (LxWxH) | cm | 236x230x358 |

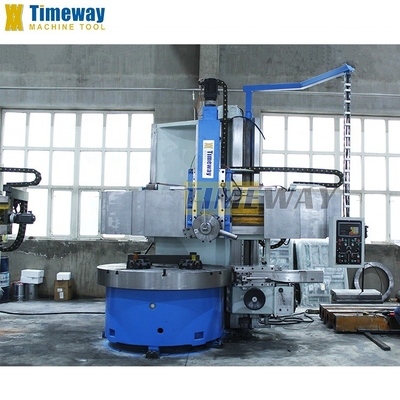

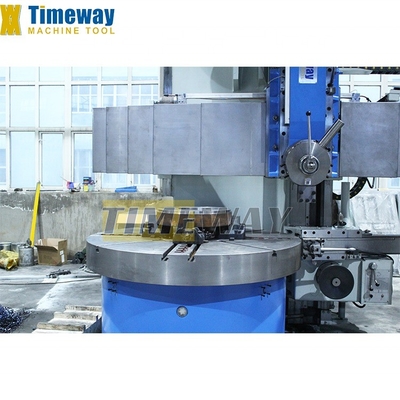

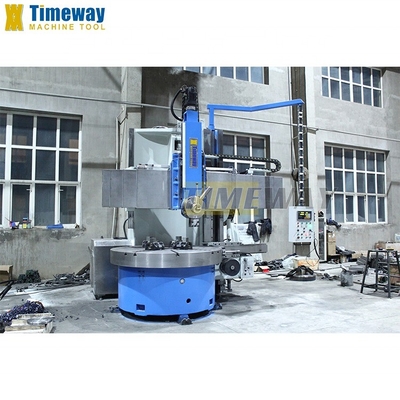

기계 세부 정보
이 기계는 모든 산업의 기계 가공에 적합합니다.
실린더의 내부와 외부, 피침 표면, 끝면, 굴곡 및 절단, 그리고 내부 구멍.
실린더의 내부와 외부, 피침 표면, 끝면, 굴곡 및 절단, 그리고 내부 구멍.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 수직 도구 기둥은 다섯 스테이션 도구 기둥으로 장착되어 있으며 고 정밀 쥐 기어 디스크 위치를 채택하고, 측면 도구 기둥은 네 스테이션 도구 기둥으로 장착되어 있습니다.두 도구 기둥은 수압 균형을 채택.
>>수직 도구 기둥의 수평 및 수직 공급은 슬라이딩 나사 운전을 사용합니다. 측면 도구 기둥의 수직 및 수평 공급은 기어 래크 운전을 채택합니다.
>>두 도구-포스트는 3ph AC 모터에 의해 구동, 가이드웨이 유형은 슬라이딩 가이드 레일, 그리고 가이드웨이 페이스트 높은
강도 PTFE 부드러운 벨트
>>수직 도구 기둥의 수평 및 수직 공급은 슬라이딩 나사 운전을 사용합니다. 측면 도구 기둥의 수직 및 수평 공급은 기어 래크 운전을 채택합니다.
>>두 도구-포스트는 3ph AC 모터에 의해 구동, 가이드웨이 유형은 슬라이딩 가이드 레일, 그리고 가이드웨이 페이스트 높은
강도 PTFE 부드러운 벨트
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>기계는 PLC 제어, 높은 신뢰성, 전기 배선, 프로세스 실행에 따라 사용합니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>기초 부분은 높은 강도와 낮은 스트레스 주사철 재료를 사용하여 전체 주사 구조입니다.
가 casting, 거친 가공 후 노화 처리. 기둥 가이드 레일은 밀링 처리, 빔 가이드 및 ram를 채택
가이드는 중간 주파수 소화 후 밀링 처리 채택
가 casting, 거친 가공 후 노화 처리. 기둥 가이드 레일은 밀링 처리, 빔 가이드 및 ram를 채택
가이드는 중간 주파수 소화 후 밀링 처리 채택
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품(CNC 톱니만 사용한다):
모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
