둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT50 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 3820x2600x3100mm | (t)에 짓누르세요: | 10 Ｔ |
| 테이블 사이즈 (밀리미터): | 1360x700 | CNC 제어 시스템: | FANUC, MITSUBISHI, Siemens |
| 감원의 수: | 3, 4, 5 | 표 여행 (X) (밀리미터): | 1200 |
| 테이블 이동거리(Y)(mm): | 700 | 테이블 이동거리(Z)(mm): | 700 |
| 위치 결정 정밀도 (밀리미터): | ±0.008 | 반복성 (X/Y/Z) (밀리미터): | ±0.005 |
| 가늘고 긴 속도(r.p.m)의 범위: | 1 - 6000 분당 회전수 | 스핀들 모터 전원(kW): | 15/18.5 |
| 맥스. 표 로드(KG): | 1200 킬로그램 | 공급속도 (분 밀리미터 /): | 1 - 10000mm/분 |
| 민. 공구 교체의 타임즈 지: | 2 | 공구 매거진 능력: | 24 |
| 주요 판매점: | 유연한 생산 | 보증: | 한 해 |
| 전압: | 380V/50HZ | 판매 유형: | 핫 제품 2021 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 색상: | 고객의 요구조건에 따르면 |
| 테이블 사이즈: | 1360x700mm | 주축의 수: | 5 |
| X-축 여행: | 1200 | Y-축 여행: | 700 |
| 제품 이름: | 5축 CNC 프레싱 머신 | 기계 종류: | 수직 Cnc 제분기 |
| 제품 종류: | CNC 밀링 머신 | 키워드: | CNC 밀링 머신 5축 |
| 이름: | 금속용 CNC 밀링 머신 | 적용 가능한 산업: | 건축 자재 매장, 기계 수리 매장, 식품 및 음료 공장, 레스토랑, 건설 공사, 에너지 및 광산, 광고 회사 |
| 전시실 위치: | 캐나다, 이탈리아, 프랑스, 브라질, 멕시코, 러시아, 루마니아, 호주 | 빨리감기 속도 (분 Ｍ /): | 2015년 24월 24일 |
| 핵심 부품: | CNC 시스템 | ||
제품 설명

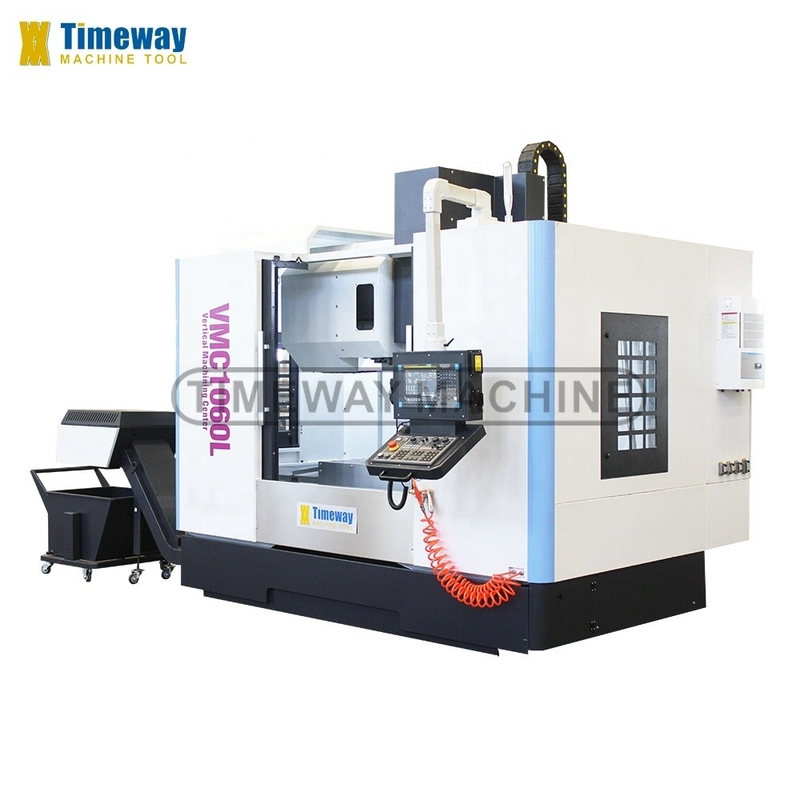

CNC 수직 가공 센터
제품 설명
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 밀링 센터는 CNC FANUC 또는 SIEMENS (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.뚫을 수 있습니다., 탭 및 밀링; 그것은 복잡하고 정밀하고 작은 팩 및 다종류 부품의 처리를 해결할 수 있습니다.
사양 | 단위 | VMC1270L |
X/Y/Z축 가이드웨이 타입 | / | X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일 |
용량 | ||
X축 이동 | mm | 1200 |
Y축 이동 | mm | 700 |
Z축 이동 | mm | 700 |
표 | ||
테이블 크기 | mm | 1360×700 |
충전 용량 | 1kg | 1200 |
T 슬롯 (수/폭/피치) | mm | 5-18-1525 |
스핀드 코에서 테이블 중심까지의 거리 | mm | 140-840 |
스핀들 | ||
스핀들 중심에서 기둥까지의 거리 | mm | 785 |
스핀드 톱니 | / | BT50 (155) |
스핀드 속도 | r/min | 6000 |
주전자 전력 | kw | 15/18.5 |
3축 (X/Y/Z) | ||
X/Y/Z 축의 세로 모터 파워 (미츠비시) | kw | 3/3/3 |
X/Y/Z축 서보모터 (FANUC) | Nm | β22/β22/β30 |
X/Y/Z축 급식속도 | m/min | 24/24/15 |
X/Y/Z축 절단 공급 속도 | mm/min | 0-10000 |
정확성 | ||
X/Y/Z축 위치 정밀도 | mm | ±0.008 |
X/Y/Z축 반복 위치 정밀도 | mm | ±0.006 |
도구 매거진 (ATC) | ||
ATC 스타일 | / | 디스크 |
항공항공관리능력 | 도구 | 24 |
도구 변경 시간 (기구에서 도구로) | 초 | 2.4 |
최대 도구 무게 | 1kg | 18 |
최대 도구 지름 | mm | Φ112/Φ200 (무용) |
최대 도구 길이 | mm | 300 |
다른 것 | ||
전원 공급 | KVA | 30 |
공기 압력이 필요합니다 | 1kg/cm2 | 6~8 |
Z축 균형 시스템 | / | 중형 캐스팅 |
기계 무게 | 1kg | 10000 |
전체 차원 (LxWxH) | mm | 3820 × 2600 × 3100 |
CNC 시스템 | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC 시스템 √ X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일 √ 타이완 BT50 스핀들, 6000rpm √ 타이완 디스크형 ATC 24개 도구 √ 전체 장막 √ 수동 펄스 생성기 (MPG) √ USB 및 LAN 인터페이스 √ 작업등 √ 조종등 √ 냉각 시스템 √ 중앙화 된 자동 윤활 시스템 √ 스핀드 공기 폭발 √ 공기 총 √ 밀링 아버 & 턱 √ 전기 캐비닛용 열 교환기 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 미쓰비시/시멘스/파고르/GSK/HNC/KND _ 4 축 _ 직동 스핀들 (10000, 12000, 15000rpm) _ 원형 냉각 용액 노즐 스핀들 (CTS) 을 통해 냉각 액체 스핀들 오일 냉각기 에어컨 _ 체인형 칩 컨베이어 물총 안전문 도구 측정 시스템 워크피스 측정 시스템 |

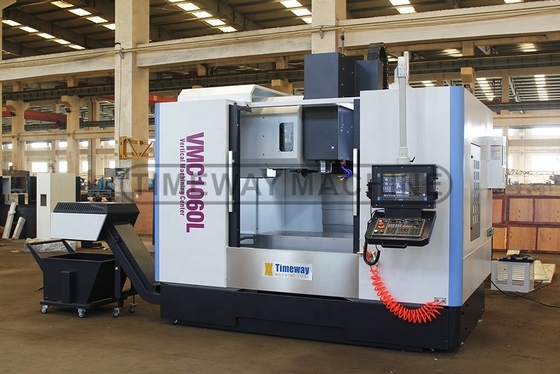

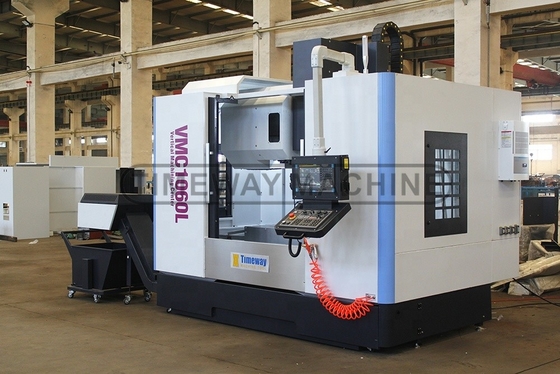

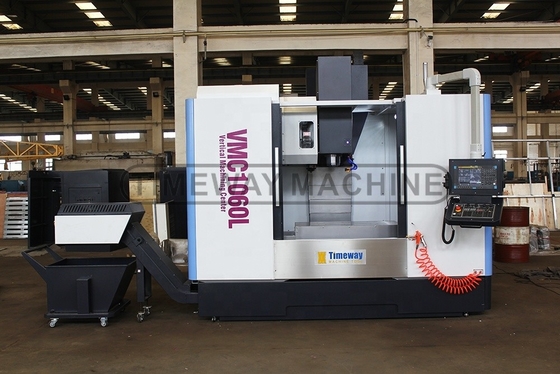

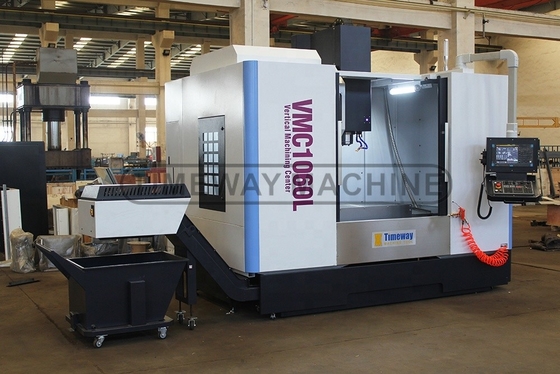

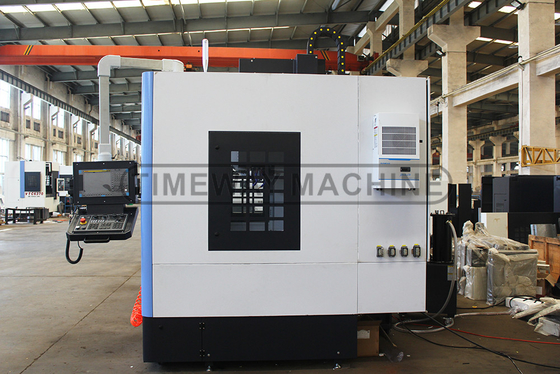

기계 세부 정보
================================================================================================================================================================================================================================================================================================================
>> 대만 큰 토크 BT50 스핀드 6000rpm 속도.
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================
>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================
>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
고객 들 의 긍정적 인 의견
회사 소개
공장 표시:
본문 소개:
회사 프로필:
타임웨이 기계 도구 Co., Ltd는 전문 기계 도구 제조 기업입니다, 주요 제품은 톱니, 프레싱 머신, 밀링 머신 등을 포함한다.그리고 고객의 필요에 따라 우리는 또한 다양한 특수 목적 기계를 설계하고 제조 할 수 있습니다., 기계 도구 분야에서 상대적인 기술 업그레이드 및 변환 서비스를 제공하기 위해.
우리의 공장은 2014 년에 설립되었습니다. 그것은 전문 기술자, 연구 개발 팀, 제조 및 CNC 장비를 판매하고 전문 맞춤 서비스를 제공합니다.우리의 제품은 곰팡이 처리에서 널리 사용됩니다, 3C 제품, 농업 기계, 석유 기계, 자동차 부품 가공, 항공 우주 산업, 등, 국내외 60 개 이상의 국가 및 지역에 판매.
FAQ
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1. 경쟁력있는 가격으로 높은 품질; 2. 전문 R & D 팀과 25 년 수출 경험; 3. 60 개국 이상 수출; 4. CE, ISO 인증서; 5.24시간 온라인 서비스 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 개월 품질 보증; 7. 문제 해결을 위해 해외 엔지니어 제공;Q: QC나 기계에 대한 안전 기준이 있나요?A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.Q: MOQ는 얼마인가요?A: 1 세트 (일부 저비용 기계만 1 세트 이상)질문: 지불 조건은?A: (1) T/T 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불됩니다. (2) 볼 때 취소 할 수없는 LC; (3) 웨스턴 유니온, 머니 그램 등.Q: 보증은 어떨까요?A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
