- 이 시리즈의 무거운 용도 턴은 970mm 폭의 직사각형 인덕션 강화 및 토양 베드 가이드 방식을 채택하여 탁월한 안정성, 높은 경직성 및 최대 10톤의 중심을 가지고 있습니다.
- 주 스핀드는 정밀 롤러 베어링 3점 지지 구조입니다.
- 테플론 벨트로 코팅된 샐러드 가이드 방식, 마찰과 열 발생을 최소화하기 위해 회전하는 꼬리 스톡 펜 구조.
- 기계는 외부 및 내부의 실린더 표면의 회전, 끝면 및 메트릭 또는 인치 가닥의 회전과 같은 다양한 회전 작업에 적합합니다.모듈 스레드 및 지름 크기의 스레드, 등등
- 모터화 된 짧은 코퍼 회전이 상단 슬라이드로 독립적으로 수행될 수 있고, 긴 코퍼 회전이 모터화 된 상단 슬라이드로 수행될 수 있습니다.
- 더 나아가 이 lathes는 또한 파도, trepanning 및 boring 프로세스 등을 수행 할 수 있습니다.
|
상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 5000 | 가늘고 긴 속도(r.p.m)의 범위: | 3.15 - 315 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 종류: | 수평 |
| 스핀들 모터 전원(kW): | 22 | 크기 (L*W*H): | 8020*1995*2525 |
| 무게 (kg): | 10000 KG | 보증: | 1년 |
| 주요 판매점: | 조작 이 쉽다 | 판매 유형: | 뜨거운 제품 2022 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 이름: | 과중한 업무 수평 선반 |
| 모델: | AL-1600C/5000 | CNC 또는 아니: | 노멀 |
| 색상: | 고객 의 요청 | 베드 에 Max.Swing: | 1600 밀리미터 |
| 최대 크로스베드 스윙: | 1210MM | 중심 거리: | 5000mm |
| Max.Turning 길이: | 4800mm | 베드 폭: | 970 밀리미터 |
| 주축 구경: | 130MM | 조건: | 새로운 |
| 축 구멍(MM): | 130 | 적용 가능한 산업: | 건축 자재 매장, 기계 수리 매장, 제조 공장, 가정용, 소매, 건설 공사, 에너지 및 광업 |
| 전시실 위치: | 이탈리아, 프랑스, 독일, 베트남, 필리핀, 브라질, 페루, 사우디 아라비아, 인도네시아, 인도, 멕시코, 러시아, 스페인, 태국, 아르헨티나, 한국, 콜롬비아, 알제리, 루마 | 맥스. 거꾸로 된 길이 (밀리미터): | 4800mm |
| 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 엔진, 기타 | ||
제품 설명
제품 설명
중용 수평 톱니
모델: AL-1250C, AL-1400C, AL-1600C, AL-1800C
특징:
상세한 사진

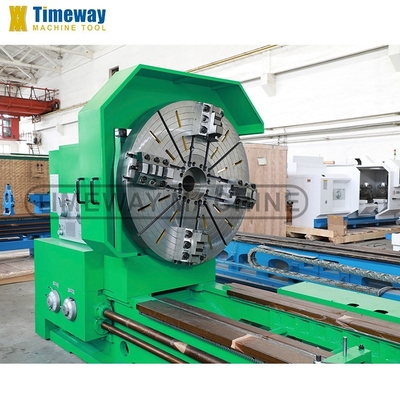

헤드스톡 & 척
⇒ 수평 톱니 는 33 회로 로 3.15 ~ 315 회전 / 분 의 넓은 범위 스핀드 속도 를 얻는다.
⇒ 중량 톱니에는 4 턱 중량 톱니 턱이 장착되어 있으며 강한 클램핑 힘이 있습니다.
⇒ 중량 톱니에는 4 턱 중량 톱니 턱이 장착되어 있으며 강한 클램핑 힘이 있습니다.

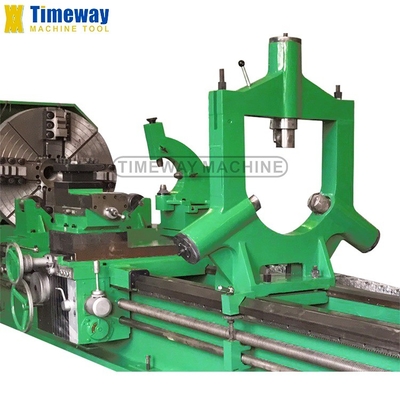

폐쇄형 안정적 휴식
⇒ 안정적인 휴식은 3점 지지 구조를 채택하고 위치 정확도가 높습니다.
개방형 안정적 휴식
⇒ 롤러 지원 (열린 유형의 안정적 휴식) 은 표준 구성입니다, 더 큰 부분을 잘라주십시오.
⇒ 롤러 지원은 기어와 래크를 통해 턴의 레일에서 오른쪽과 왼쪽으로 이동하여 노동 강도를 줄입니다.
⇒ 롤러 지원은 기어와 래크를 통해 턴의 레일에서 오른쪽과 왼쪽으로 이동하여 노동 강도를 줄입니다.

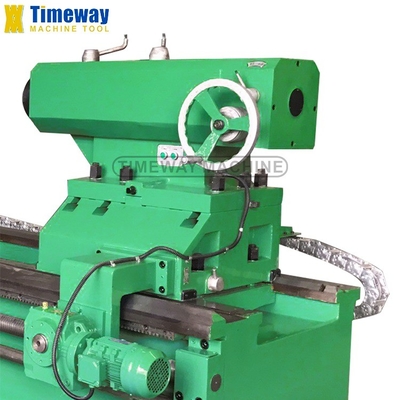

모터화 된 꼬리
⇒ 수평 턴에는 모터화 된 꼬리 스톡이 장착되어 있으며 움직임이 간단하고 쉽습니다.
⇒ 꼬리줄의 수갑은 거친 먹이와 얇은 먹이를 먹을 수 있습니다.
⇒ 꼬리줄의 수갑은 거친 먹이와 얇은 먹이를 먹을 수 있습니다.
사양
사양 | 단위 | AL-1250C | AL-1400C | AL-1600C | AL-1800C | |||
맥스, 침대 위로 돌라 | mm | 1250 | 1400 | 1600 | 1800 | |||
크로스 베드 | mm | 865 | 1010 | 1210 | 1410 | |||
중앙 사이의 거리는 | mm | 3000/4000/5000/6000/8000/10000/12000/ | ||||||
최대 회전 길이 | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||||
침대 너비 | mm | 970 | 970 | 970 | 970 | |||
최대 절단 힘 | N | 45000 | 45000 | 45000 | 45000 | |||
충전 용량 | 1kg | 10000 | 10000 | 10000 | 10000 | |||
스핀드 코 | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
스핀들 뚫기 | mm | 130 | 130 | 130 | 130 | |||
스핀드 톱니 | - | 미트릭 140 | 미트릭 140 | 미트릭 140 | 미트릭 140 | |||
스핀드 속도 범위 | rpm | 앞으로:3.15-315, 뒤집어:3.5-291 | ||||||
스핀드 속도 단계 | 단계 | 앞으로:21뒤집어:12 | 56 | 56 | 56 | |||
X/Z축 피드 종류 | 종류 | 56 | 56 | 56 | 56 | |||
공급 범위 | mm/r | 길쭉한:0.1-12, 가로:00.05-6, 상위 도구 기둥: 0.025-3 | ||||||
메트릭 스레드 범위 (종) | mm | 1-120(44) | 1-120(44) | 1-120(44) | 1-120(44) | |||
인치 스레드 범위 (종) | TPI | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | |||
모듈 스레드 범위 (종) | MP | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | |||
직사각형 가닥의 종류 | DP | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | |||
크로스 슬라이드 이동 | mm | 650 | 650 | 650 | 650 | |||
상단 슬라이드 이동 | mm | 300 | 300 | 300 | V4 | |||
주전자 전력 | kw | 22 | 22 | 22 | 30 | |||
기계 길이 | mm | 6020/7020/8020/9020/11020/13020/15020 | ||||||
기계 너비 | mm | 1995 | 1995 | 1995 | 2665 | |||
기계 높이 | mm | 2175 | 2325 | 2525 | 2680 | |||
부속품
표준 액세서리
4턱 무거운 독립 턱,
안정적인 휴식 (길이 3M 이상)
휴식을 취하세요
수동으로 움직이는 꼬리 스톡,
죽은 중앙,
4역 도구 기둥,
냉각 시스템
작업등
도구와 도구 상자,
평준화 윙과 볼트,
운영 설명서 (영어)
휴식을 취하세요
수동으로 움직이는 꼬리 스톡,
죽은 중앙,
4역 도구 기둥,
냉각 시스템
작업등
도구와 도구 상자,
평준화 윙과 볼트,
운영 설명서 (영어)
선택용 액세서리
2축 또는 3축 DRO,
척 경비원,
도구 기둥 보호기
후면 스플래시 경비
전기 이동 스톡,
찢어지는 애착
도구 기둥 보호기
후면 스플래시 경비
전기 이동 스톡,
찢어지는 애착
