상세 정보 |
|||
| 조건: | 새로운 | 축의 번호: | 트윈 |
|---|---|---|---|
| 종류: | 수직 | 크기 (L*W*H): | 3100*4970*3030mm |
| (t)에 짓누르세요: | 15 Ｔ | 테이블 사이즈 (밀리미터): | 다른 것 |
| CNC 제어 시스템: | GSK, 화낙, KND, 지멘스 | 감원의 수: | 3 |
| 표 여행 (X) (밀리미터): | 900 | 테이블 이동거리(Y)(mm): | 800 |
| 테이블 이동거리(Z)(mm): | 540 | 위치 결정 정밀도 (밀리미터): | ±0.008 |
| 반복성 (X/Y/Z) (밀리미터): | ±0.005 | 가늘고 긴 속도(r.p.m)의 범위: | 20 - 12000 분당 |
| 스핀들 모터 전원(kW): | 30 | 맥스. 표 로드(KG): | 1400 KG |
| 민. 공구 교체의 타임즈 지: | 7 | 공구 매거진 능력: | 32 |
| 주요 판매점: | 자동 | 보증: | 한 해 |
| 전압: | 380V/50HZ | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 2년 | 작업대 지름: | 800mm |
| Max. 최대. Weight of Workpiece 공작물의 무게: | 1400KG | 방추 속도: | 12000RPM |
| C축 회전각도: | 360도 어느 방향이든 | X/Y/Z 축 이동: | 900/800/540mm |
| A축 속도: | 30rpm | C축 속도: | 600rpm |
| CNC 시스템: | 중국 GNC61CNC 시스템 | 무게: | 15000 킬로그램 |
| 힘: | 30kw(스핀들) | 적용 가능한 산업: | 건축 자재 매장, 기계 수리 매장, 제조 공장, 식품 및 음료 공장, 레스토랑, 인쇄 매장, 건설 공사, 에너지 및 광산, 식품 및 음료 매장, 광고 회사 |
| 전시실 위치: | 캐나다, 터키, 미국, 독일, 브라질, 인도네시아, 방글라데시, 남아프리카공화국 | 핵심 부품: | 류류 |
제품 설명

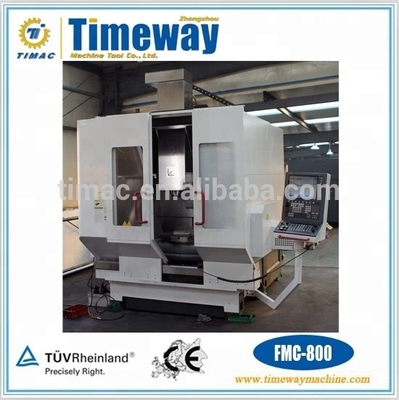

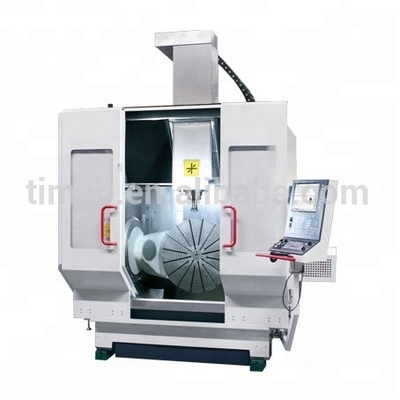

5축 수직 CNC 가공 센터 회전
VMC-800 FMC-800 FMC-800T
기계 도구 의 장점
1개선된 게트리 프레임과 전체 기계 구조 설계.
2- 인공 리단 침대를 채택합니다.
3직접 드라이브 기술은 더 나은 동적 반응 능력을 보장합니다.
4중력의 중심으로 움직입니다.
5선형 축 급식 속도 60m/min입니다.
6- 높은 역동 반응 기술
7더 높은 정확성, 더 높은 처리 효율성
8픽업 타입 도구 매거진, 도구 교체 시간은 짧습니다.
9. 고속 C 축은 쇄기와 회전 복합 기능을 실현합니다.
10A축 회전 각 범위: -130도에서 +130도
11. 지능형 전원 공급, 서비스 기간 동안 20% 에너지 절감.
CNC 시스템의 장점
1완벽한 5축 기술 (RTCP, 기울기 비행 기계)
2고속 정보 상호작용
3고해상도, 고정확한 주파수 제어 계획
4위치나 각도를 정확하게 인식합니다.
5다채널 제어 기술
6시스템 지원 무선 탐사, 도구 설정 가이드 액세스.
7오류 보상 함수: 양방향 피치 보상, 선형성 보상 (각 기울기 보상 포함) 및 수직 보상 정도 등.
82차 개발 및 오프라인 3D 시뮬레이션 시스템
성능 및 특징
개선 된 갱트리 프레임 및 전체 기계 구조 설계
1최적의 스핀드 지원
2. 참조를 위해 사용 수직 좌표 boring의 고전 구조, 더 나은 스핀드 딱딱성을 가지고.
3. CNC 회전 스윙 작업판은 이중 벽 지원 구조를 실현합니다.
4. Y축은 4개의 가이드웨이를 채택하여 중앙에 위치하고 있는 지원과 주 드라이브를 사용한다.
5원형 도구 매거진 기계 도구의 톱니 침대와 결합, 간단한 구조와 공간을 절약.
인공 리단 침대 몸체
1열 확장 계수는 주철의 1/20에 불과하며 열 변형 오류가 작습니다.
2인위적인 리단 진압은 합철보다 6배나 더 좋고 진동 성능이 더 좋아
3한 번 형성, 크게 후속 처리 시간과 비용을 절약.
4방 온도 경화 제조 과정, 침대 재료의 정밀 기계 도구 선택.
직접 구동 기술
1좋은 역동적 반응 능력
2역반응 없이, 변속기의 기계적 마모가 없습니다.
3회전 좌표 주력 기술로 토크 모터를 통해
4. FMC-800 및 FMC-400T C 축은 각각 낮은 / 높은 속도 토크 모터로 장착되어있어 고 정밀 마름 및 회전 완료 할 수 있습니다.
중력 중심 에 몰려
1더 강력하고 안정적인 드라이브.
2- 중력 중심으로 구동 된 둥근 테이블.
3- 진동을 효과적으로 억제하여 반작용을 제거합니다.
4. 사용자에게 최적의 처리 성능을 제공하기 위해.
고역학적 반응 기술
1기계 도구 동적 성능 최적화 설계 이동 부분.
2높은 강도와 가벼운 무게, 기계적인 움직이는 부품의 힘 일치 설계에 큰 부착.
3. 이동 좌표 매개 변수를 최적화하기 위해 선택적인 다종류 기능 부품.
4기계 도구의 동적 성능은 사용자의 요구 사항을 충족합니다.
제품 보조 개발에 유한 요소 분석을 사용하는 것
13D 모델에 기반해서 정적 부하와 동적 동작을 시뮬레이션합니다.
2시뮬레이션 및 설계 수정 여러 번, 이상적인 정적 및 동적 특성을 달성하기 위해 모든 기계 부품의 추구, 기계 도구의 전체 딱딱함을 보장.
3프로토타입 기계에서 실험 및 모달 분석
전기 스핀들
1. 밀링 전기 스핀드는 가공 센터의 핵심 부품 중 하나입니다, 시리즈 스핀드는 고속, 정밀,고강도 및 큰 전력 전기 스핀들 (스핀들 잠금 및 회전 기능이 있는 선택적 프레싱 및 회전 복합 전기 스핀들).
2고속 스핀들 신뢰성 및 기계 도구의 정밀 안정성 등 문제에 대한 집중 연구:전기 스핀드 냉각 및 윤활의 구조 최적화 설계: HSK 도구 클램핑 메커니즘 신뢰성 기술; 정밀 제어 및 정밀 안정 기술; 단일 및 포괄적인 성능 모니터링 모터 스핀드의 핵심 기술;제조의 핵심 기술 정밀 가공 및 조립의 기술 안정적인 대량 생산을 실현.
3그것은 항공우주 영역의 통합성, 복잡한 신체 부품, 항공 엔진 박스 부품, 나선 우산 기어 부품 및 폼 부품의 고 효율 정밀 가공에 적합합니다.
기술 매개 변수
| 사양 | 단위 | VMC800 | FMC800 | FMC800T (돌아) | |
| 용량 | 최대 회전 지름 | mm | - | Φ1100 | Φ1100 |
| 최대 프레싱 너비 | mm | 1140*806 | 800 | 800 | |
| 최대 밀링 높이 | mm | 540 | 540 | 540 | |
| 작업 테이블의 지름 | mm | 1140*806 | Φ800; Φ625 | Φ800; Φ625 | |
| 작업 조각의 최대 무게 | 1kg | 1400 | 1400 | 1400700 (회전) | |
| 여행 | X/Y/Z축 이동 | mm | 1100/800/540 | 900/800/540 | 900/800/540 |
| A축 회전 각 범위 | ° | - | -130°- +130° | -130°- +130° | |
| C축 회전 각 범위 | ° | - | 모든 각 | 모든 각 | |
| 스핀들 | 최대 스핀드 토크 | N.m | 84/125; 115.5/183 | 84/125; 115.5/183 | 84/125; 115.5/183 |
| 최대 스핀드 속도 | rpm | 1200010000 | 1200010000 | 1200010000 | |
| 스핀드 모터 등급 전력 | kw | 3024 | 3024 | 3024 | |
| 도구 턱의 종류 |
| HSK-A63 | HSK-A63 | HSK-A63 | |
| 물 밖으로 도구 센터 |
| 선택 사항 | 선택 사항 | 선택 사항 | |
| 스핀드 방향 |
| 네 | 네 | 네 | |
| 위치 잠금 |
| 아니 | 아니 | 네 | |
| A축 | 드라이브 유형 |
| - | 직선 구동 토크 모터 | 직선 구동 토크 모터 |
| 드라이브 토크 S1/S6 | N.m | - | 2700 (일자동) | 2700 (일자동) | |
| C축 | 드라이브 유형 |
| - | 직선 구동 토크 모터 | 직선 구동 토크 모터 |
| 드라이브 토크 S1/S6 | N.m | - | 1240/2300 | 1490~1960년 | |
| 최대 공급 속도 | X/Y/Z축 | m/min | 4860 | 4860 | 4860 |
| A축 | rpm | - | 30 | 30 | |
| C축 | rpm | - | 75 | 600 | |
| 미니 설정 단위 | X/Y/Z축 | 음 | 1; 0.1 | 1; 0.1 | 1; 0.1 |
| C축 | ° | - | 00.001°, 0.0001° | 00.001°, 0.0001° | |
| 완전 폐쇄회로 제어 | X/Y/Z축 |
| 표준 | 표준 | 표준 |
| A/C 축 |
| - | 표준 | 표준 | |
| 위치 정확성 | X/Y/Z축 | 음 | 85 | 85 | 85 |
| A/C 축 | " | - | 85 | 85 | |
| 위치 변경 정확성 | X/Y/Z축 | 음 | 53 | 53 | 53 |
| A/C 축 | " | - | 53 | 53 | |
| 도구 잡지 | 용량 |
| 36 | 36 | 36 |
| 도구의 최대 지름 | mm | Φ125 | Φ125 | Φ125 | |
| 도구의 최대 길이 | mm | 230 | 230 | 230 | |
| 도구의 최대 무게 | 1kg | 10 | 10 | 10 | |
| 부속품 | 무선 작업 부품 가이드 헤드 | 음 | ±3 ((재정치 정확도) | ||
| 도구 설정 가이드 | 음 | ±3 ((재정치 정확도) | |||
| 기계 무게 | 북서 | 1kg | 14000 | 15000 | 15000 |
| CNC 시스템 | 모델 |
| GNC61 CNC 시스템
| ||
참고: 시리즈 기계 도구는 또한 400Series; 600Series; 1250Series를 가지고 있습니다. VMC 시리즈 중 X/Y/Z 축만 갖추고, A/C 축이 없습니다. FMC-T 시리즈 표준:잠금 및 C축 고속 전기 스핀들. 하지만 FMC 시리즈 전기 스핀드 잠금없이 C 축 낮은 속도. 고객의 reqiurement에 따라, 우리는 다른 사양을 제공 할 수 있습니다 회전 작업 테이블.

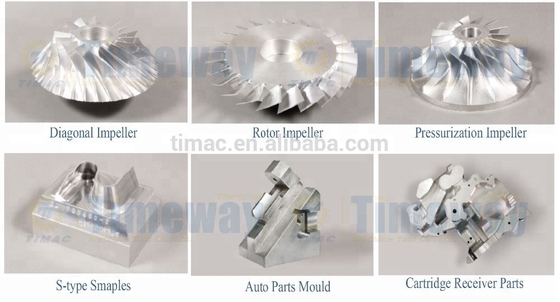

전형적 인 예 들

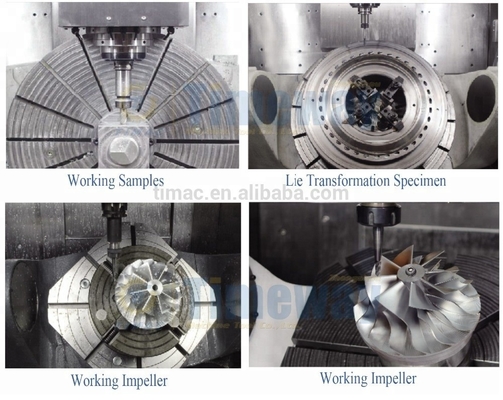

작업 사진
속도, 힘 및 토크의 도표
800 시리즈
| 800 시리즈 스핀들 | |
| 800 시리즈 스핀들 | |
바닥 면적
플랜 뷰 (mm)
| 모델 | FMC400 | FMC600 | FMC800 | FMC1250 |
| V-01 | 2882 | 3320 | 3745 | 4125 |
| V-02 | 2003 | 2414 | 2788 | 3005 |
| V-03 | 1800 | 2279 | 2751 | 2980 |
| V-04 | 4200 | 4655 | 4970 | 5320 |
| V-05 | 1400 | 1560 | 1700 | 1900 |
| V-06 | R1400 | R1420 | R1440 | R1520 |
| V-07 | R325 | R325 | R325 | R325 |
| V-08 | 235 | 245 | 265 | 280 |
| V-09 | 650 | 650 | 800 | 800 |
| V-10 | 650 | 650 | 800 | 800 |
| V-11 | 420 | 635 | 900 | 1350 |
전면 뷰 (MM)
| 모델 | FMC400 | FMC600 | FMC800 | FMC1250 |
| F-01 | 2388.5 | 2648.5 | 3028.5 | 3325 |
| F-02 | 1732.5 | 2075 | 2400 | 2705 |
| F-03 | 1640 | 1682 | 1706 | 1752 |
| F-04 | 240*120*100 | 240*120*100 | 280*130*75 | 280*130*100 |
