* 기계는 크고 얇고 무거운 불규칙 작업 조각을 처리하기에 적합합니다.작업 조각의 무게로 인해, 그래서 작업 조각과 고정은 닫힌, 짧은 작업 조각 로딩 및 로딩 시간 및 안정성을 보장 할 수 있습니다.
* 기둥, 빔, 그리고 램 가이드웨이는 진압 후 깎아, 슈퍼 마모 저항을 가지고 서비스 수명을 연장; 독특한 전체 폐쇄 방패는 잔해와 냉각액 스프래치를 방지,환경 보호 목적.
|
상세 정보 |
|||
| 종류: | 수직 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 1600 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 맥스. 중량의 제조 공정에 있는 제품(KG): | 8000 |
| 축의 번호: | 싱글 | 감원의 수: | 2 |
| 여행 (Ｘ 주축)(MM): | 1030mm | 여행 (Ｚ 주축)(MM): | 1000 밀리미터 |
| 위치 결정 정밀도 (밀리미터): | ±0.002 | 반복성 (X/Y/Z) (밀리미터): | ±0.001 |
| 크기 (L*W*H): | 5510*3925*4600mm | 전압: | 380V/420V/440V |
| CNC 제어 시스템: | 화낙 | 절삭 공구대 정거장: | 4 |
| 무게 (kg): | 15000 | 보증: | 1년, 1년 |
| 주요 판매점: | 자동, 경쟁력 있는 가격, 높은 안전 수준, 고정확도, 에너지 절약, 지속 가능, 긴 서비스 수명, 작동이 쉬움, 유연한 제조, 디지털 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 가늘고 긴 속도(r.p.m)의 범위: | 2~200회속 | 여행 (Ｙ 주축)(MM): | 1600 밀리미터 |
| 가늘고 긴 테이프녹화자: | ISO40, BT40, BT50 | 절단 토크: | 17.5Nm(17.5Nm) |
| 급속 이송 속도(mm/min): | 0.1 - 2000mm/분 | 공급속도 (분 밀리미터 /): | 0.1 - 500mm/분 |
| 민. 공구 교체의 타임즈 지: | 0.7 | CNC 또는 아니: | CNC 선반 기계 |
| 제품 이름: | 단일 컬럼 CNC 수직 선반 기계 | 제품 종류: | 수직 Cnc 기계 |
| 모델: | VLK1600E | 최대 스윙 직경: | 1600 밀리미터 |
| 맥스. 회전하는 지름: | 1600 밀리미터 | 최대 키: | 1400 밀리미터 |
| 부하 용량: | 8000 킬로그램 | 주 엔진 전력: | 37Kw |
제품 설명
제품 설명

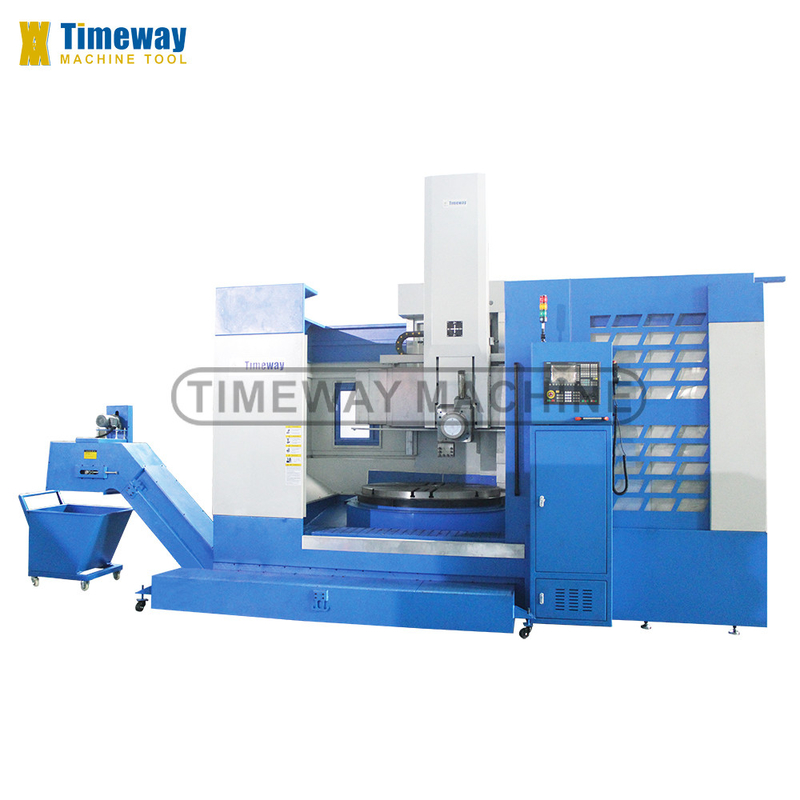

단일 컬럼 CNC 수직 톱니
VLK800E VLK1250E VLK1600E VLK2000
기계 요약
부속품
* 자동 윤활 시스템 * 보호막이 완전히 닫혔다 * 에어컨이 있는 전기 캐비닛 * 정밀 오일 냉각기 * 시멘스 808D * 자동 칩 제거 (측면 제거) | * 시멘스 828D * FANUC 0i-TF * 특수 장착 장치 |
사양
사양 | 단위 | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
최대 스윙 지름 | mm | 950 | 1250 | 1600 | 2000 | |||
최대 회전 지름 | mm | 800 | 1250 | 1600 | 2000 | |||
작업 조각의 최고 높이 | mm | 800 | 1000 | 1000 | 1250 | |||
작업 조각의 최대 무게 | 1kg | 2000 | 5000 | 8000 | 12000 | |||
주전자 전력 | kw | 22 | 22 | 30 | 37 | |||
작업 테이블 지름 | mm | 800 | 1010 | 1400 | 1800 | |||
작업 테이블의 최대 토크 | KN.m | 10 | 17.5 | 25 | 32 | |||
작업 테이블 속도의 범위 | rpm | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
툴 스테이션 번호 | pcs | 4 | 4 | 4 | 4 | |||
외부 회전 도구의 도구 턱 부분 | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
드라이브 타입 | - | 전기 | 전기 | 전기 | 전기 | |||
X축 구형 나사 크기 (방정선 x 나사 피치) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Z축 구형 나사 크기 (방사 x 나사 피치) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
X축 이동 | mm | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Z축 이동 | mm | 650 | 650 | 800 | 800 | |||
공급 범위 (X/Z) | mm | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
급식 속도 | mm/min | 2000 | 2000 | 2000 | 2000 | |||
CNC 시스템 | - | 시멘스 808D | 시멘스 808D | 시멘스 808D | 시멘스 808D | |||
세르보 모터 토크 (X/Z) | N.m | 11/11 | 11/11 | 11 월 15 일 | 11 월 15 일 | |||
전력 | KVA | 30 | 37 | 45 | 52 | |||
기계의 순량 | 1kg | 8500 | 11000 | 14500 | 18500 | |||
기계 차원 (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
칩 컨베이어 | - | 체인 타입 | 체인 타입 | 체인 타입 | 체인 타입 | |||
표준 | - | 자동 윤활 시스템, 완전 폐쇄 보호기, 에어컨, 오일 냉장기 | ||||||
선택 사항 | - | 시멘스 828D, FANUC 0i-TF, 특수 장착장치 | ||||||
기계 세부 정보
1시리즈 CNC 단일 기둥 수직 톱니 는 현대 선진 설계 및 제조 기술을 흡수하고 CAD 최적화 설계 방법을 사용하여 설계되었습니다.최신 설계 개념을 사용하여 국내외 첨단 기능으로 장착. 2. 구조 성능에 강한 절단 실현, 작업 테이블 과중 부하, 기계의 높은 동적 및 정적 경직, 모든 이동 안전 및 안정성,긴 사용 기간과 높은 처리 효율성3. 기계는 고속 철강 및 탄화물 절단 도구, 모든 철강 및 비철강 금속 및 일부 비금속 재료의 작업 조각 처리에 적합합니다. 4.기계는 거친 과정을 완료 할 수 있으며 실린더 내부와 외부를 돌리는 완료5. 기계는 주로 기둥, 작업 테이블, 빔, 수직 도구 기둥, 주력 변속기,빔 리프팅 메커니즘, 수직 도구 후 공급 메커니즘, 빔 가이드 보호 장치, 전체 기계 전체 장치, 전기 시스템, 수압 시스템, 냉각 시스템, 등
열
열은 최적화 디자인을 채택
상자형 구조와 합리적인 레이아웃 강화제
좋은 열 안정성을 실현하기 위해 높은
강도와 높은 딱딱성
마른 후 깎는 것을 채택하여 착용을 개선합니다.
저항력 및 사용 수명을 연장합니다.
보호용으로 스테인리스 스틸 밀폐 덮개를 채택합니다.
그리고 부식율을 줄입니다.
상자형 구조와 합리적인 레이아웃 강화제
좋은 열 안정성을 실현하기 위해 높은
강도와 높은 딱딱성
마른 후 깎는 것을 채택하여 착용을 개선합니다.
저항력 및 사용 수명을 연장합니다.
보호용으로 스테인리스 스틸 밀폐 덮개를 채택합니다.
그리고 부식율을 줄입니다.
작업 테이블 기지
작업 테이블 기반은 높은 강도와 높은
탄탄한 철근 재료, 안정성 향상 및
진동을 흡수합니다. 독특한 열 대칭
구조, 스핀드 온도 상승을 극복
가공 정확도에 미치는 영향
스핀드는 스핀드 인코더가 장착되어 있습니다.
일정한 선형 속도 절단을 실현합니다.
탄탄한 철근 재료, 안정성 향상 및
진동을 흡수합니다. 독특한 열 대칭
구조, 스핀드 온도 상승을 극복
가공 정확도에 미치는 영향
스핀드는 스핀드 인코더가 장착되어 있습니다.
일정한 선형 속도 절단을 실현합니다.
작업 테이블
작업 테이블은 높은 강도와 높은 딱딱한 주철 물질을 채택하여 안정성을 향상시키고 진동을 흡수합니다.
작업 테이블과 작업 테이블 기단 및 모터 분리
V형 벨트 드라이브에 의존하면 최대 제한이 감소합니다.
모터 열의 진동은 직접적으로
가공 정확성
V형 벨트 드라이브에 의존하면 최대 제한이 감소합니다.
모터 열의 진동은 직접적으로
가공 정확성
전기 캐비닛
전기 캐비닛을 직접 기둥 내부에 배치, 그래서 구조가 더 컴팩트, 공간을 절약. 아름다운 외관, 와이어 표시 명확하고 완전, 배선 및 깔끔;침대에 전기 캐비닛의 연결은 특별한 케이블 연결을 채택.
전기 캐비닛은 에어컨, 안전 및 표준으로 장착되어 있습니다. 컨트롤러의 일정한 온도, 컨트롤러의 안정성을 보장합니다.
전기 캐비닛은 에어컨, 안전 및 표준으로 장착되어 있습니다. 컨트롤러의 일정한 온도, 컨트롤러의 안정성을 보장합니다.
빔
빔 가이드웨이는 후 매우 높은 마모 저항을 가지고 있습니다
가시화 및 밀링, 장기적인 안정성과 높은 처리 정확성을 보장하기 위해.
가로 가이드 라인 너비 넓은 가이드 구조와 함께, 거리의 중심에 공 나사 가이드 레일 철저히 드라이브 토크의 문제를 해결, 가이드 라인은 패스터 가이드 레일을 채택,좋은 지진 성능, 큰 부하 용량, 마찰 계수를 줄입니다.
빔 리프팅은 리프팅 빔의 정확성을 보장하기 위해 두 개의 클램핑 포인트를 채택합니다.
가시화 및 밀링, 장기적인 안정성과 높은 처리 정확성을 보장하기 위해.
가로 가이드 라인 너비 넓은 가이드 구조와 함께, 거리의 중심에 공 나사 가이드 레일 철저히 드라이브 토크의 문제를 해결, 가이드 라인은 패스터 가이드 레일을 채택,좋은 지진 성능, 큰 부하 용량, 마찰 계수를 줄입니다.
빔 리프팅은 리프팅 빔의 정확성을 보장하기 위해 두 개의 클램핑 포인트를 채택합니다.
스핀드 단위
작업 테이블은 통합된 고직성, 고 정밀성 및 짧은 고정형 스핀드 구조를 사용합니다.스핀들에는 고정밀 스프러스 볼레어 세트와 세트 듀얼 라인 짧은 실린더 롤러 베어컴팩트 구조, 동시에 방사선 부하, 축 부하 및 기울기 모멘트를 견딜 수 있으며, 과부하의 탄력 변형은 작습니다.작업 테이블의 회전 정확도 및 운반 능력을 향상.
4역 전기 도구 기둥
높은 위치 정확성, 큰 클램핑 힘, 큰 로딩 용량, 안정적이고 신뢰할 수 있습니다.
먹이 단위
도구 기둥 수평 공급 (X축) 및 램 수직 공급 (Z축) 는 변속기 절감기 구슬 나선을 통해 AC 서보 모터를 통해 구동됩니다.유연한 접착 연결을 통해 줄기기와 나사, 높은 전송 효율, 작은 전송 오류, 높은 전송 정확도.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>작업 테이블은 통합, 고강도, 고 정밀 및 짧은 고정형 스핀드 구조를 사용합니다.스핀들에는 고정밀 스프러스 볼레어 세트와 세트 듀얼 라인 짧은 실린더 롤러 베어컴팩트 구조, 동시에 방사선 부하, 축 부하 및 기울기 모멘트를 견딜 수 있으며, 과부하의 탄력 변형은 작습니다.작업 테이블의 회전 정확도 및 운반 능력을 향상.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>고객들은 FANUC, SIEMENS, 또는 KND, 다른 CNC 시스템을 선택할 수 있습니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>특수 요구 사항에 따라, 전체 기계 커버, 칩 컨베이어.
우리 서비스
1. 보증 기간 동안 사용할 수 있는 부품 교체 무료. 보증 기간 이후 사용할 수 있는 부품 교체 비용.기계의 전체 생활 기간 동안 언제든지 기술 질문에 대한 신속한 조치 및 답변. 3. 해외 후 서비스 센터는 일부 지역에서 사용할 수 있습니다. 4. 엔지니어 해외 서비스는 고객의 요구에 따라 사용할 수 있습니다 ((고객에 의해 발생하는 상대적 비용).
회사 소개
공장 표시:
공장 프로파일:
우리의 공장은 2014 년에 설립되었습니다. 그것은 전문 기술자, 연구 개발 팀, 제조 및 CNC 장비를 판매하고 전문 맞춤 서비스를 제공합니다.우리의 제품은 곰팡이 처리에서 널리 사용됩니다, 3C 제품, 농업 기계, 석유 기계, 자동차 부품 가공, 항공 우주 산업, 등, 국내외 60 개 이상의 국가 및 지역에 판매.
본문 소개:
회사 프로필:
타임웨이 기계 도구 Co., Ltd는 전문 기계 도구 제조 기업입니다, 주요 제품은 톱니, 프레싱 머신, 밀링 머신 등을 포함한다.그리고 고객의 필요에 따라 우리는 또한 다양한 특수 목적 기계를 설계하고 제조 할 수 있습니다., 기계 도구 분야에서 상대적인 기술 업그레이드 및 변환 서비스를 제공하기 위해.
고객 방문:
지금까지, 우리는 해외에서 많은 고객을 받았고, 그들은 모두 우리의 회사와 제품에 매우 만족
전시회:
외무부 설립 이후 우리는 가을 칸톤 박람회, 베이징 전시회,상하이 전시회, 모스크바, 에티오피아, 러시아, 그리고 전시 고객과 장기적인 우호적 협력 관계를 유지했습니다.
FAQ
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1. 경쟁력있는 가격으로 높은 품질; 2. 전문 R & D 팀과 25 년 수출 경험; 3. 60 개국 이상 수출; 4. CE, ISO 인증서; 5.24시간 온라인 서비스 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 개월 품질 보증; 7. 문제 해결을 위해 해외 엔지니어 제공;Q: QC나 기계에 대한 안전 기준이 있나요?A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.Q: MOQ는 얼마인가요?A: 1 세트 (일부 저비용 기계만 1 세트 이상)질문: 지불 조건은?A: (1) T/T 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불됩니다. (2) 볼 때 취소 할 수없는 LC; (3) 웨스턴 유니온, 머니 그램 등.Q: 보증은 어떨까요?A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
