제품 상세 정보:

원래 장소: 중국
브랜드 이름: TIMAC

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $61,899.00/sets 1-2 sets
포장 세부 사항: 나무상자(훈증 가능)
공급 능력: 150 세트/월당 세트
최고의 가격 접촉

상세 정보

조건: 새로운 가늘고 긴 테이프녹화자: BT50
축의 번호: 싱글 종류: 수직
크기 (L*W*H): 3820x2560x3100 (t)에 짓누르세요: 3 T
테이블 사이즈 (밀리미터): 320x800 CNC 제어 시스템: GSK, FANUC, 미츠비시, KND, 시멘스
감원의 수: 3 표 여행 (X) (밀리미터): 1200
테이블 이동거리(Y)(mm): 1300 테이블 이동거리(Z)(mm): 700
위치 결정 정밀도 (밀리미터): 0.04 밀리미터 반복성 (X/Y/Z) (밀리미터): 0.008
스핀들 모터 전원(kW): 18.5 맥스. 표 로드(KG): 500 킬로그램
민. 공구 교체의 타임즈 지: 2 공구 매거진 능력: 16, 24
주요 판매점: 다기능 보증: 1년
전압: 고객의 요구조건 판매 유형: 일반 제품
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 작업대 크기(폭x길이): 710x1400
T-슬롯(개수/폭/피치): 5/18/152.5 부하 용량: 1200
종방향 이동 (X): 1300 크로스 트래블(Y): 700
수직 이동 (Z): 650 스핀들 코에서 테이블까지의 거리: 150~800
스핀들 중심에서 컬럼까지의 거리: 785 방추 속도: 8000
적용 가능한 산업: 식물을 제조한 기계류 정비소 전시실 위치: 필리핀, 모로코, UAE, 콜롬비아, 방글라데시
핵심 부품: 모터 항구: 중국 항구

제품 설명

테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 0
제품 설명
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 1
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.
둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 2
사양
단위

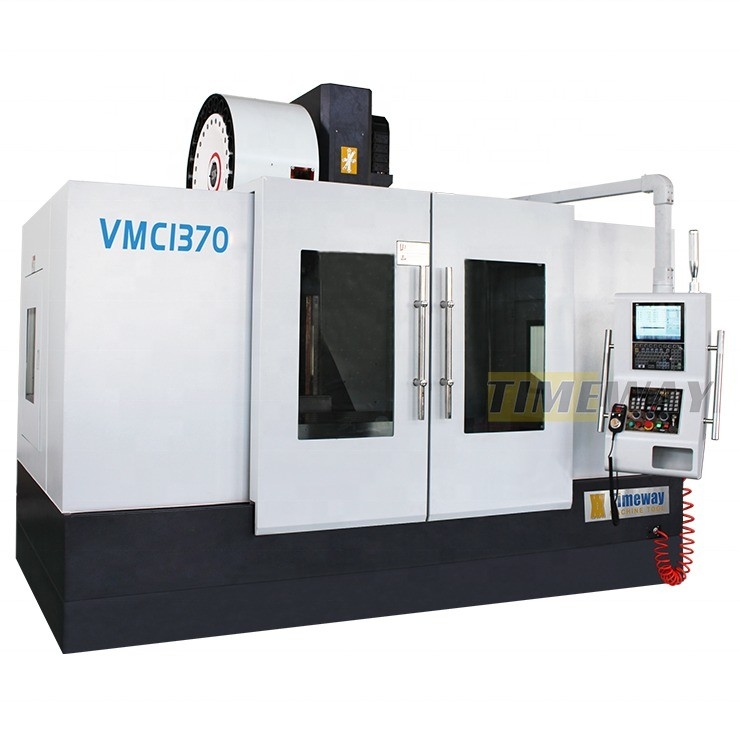

VMC1370
VMC1580
VMC1690
VMC1890
작업 테이블 크기 (WxL)
mm
710x1400
800x1700
900x1800
900x2000
T 슬롯 (번호/폭/피치)
mm
5/18/1525
5/22/135
5/22/165
5/22/165
충전 용량
1kg
1200
1500
1600
1600
길쭉한 이동 (X)
mm
1300
1500
1600
1800
크로스 여행 (Y)
mm
700
800
900
900
수직 이동 (Z)
mm
650
700
680
800
스핀드 코에서 테이블까지의 거리는
mm
150-800
185~885년
160-840
160-960
스핀들 중심에서 기둥까지의 거리
mm
785
810
950
950
스핀드 톱니
-
BT2국제산업
BT2국제산업
BT2국제산업
BT2국제산업
스핀드 속도
rpm
8000
8000
6000
6000
X/Y/Z축 급식속도
m/min
12/12/12
12/12/12
12/12/10
12/12/10
X/Y/Z축 피드 모터 토크
N.m
23/23/23
27/27/27
35/35/35
40/40/40
X/Y/Z축 위치 정밀도
mm
0.015
0.015
0.015
0.015
X/Y/Z축 재정치 정확도
mm
0.01
0.01
0.01
0.01
주전자 전력
kw
15/18.5
15/18.5
15/18.5
15/18.5
공기 압력 소스
1kg/cm2
8
8
8
8
전력
KVA
30
30
35
40
도구 매거진 용량
T
24 (디스크)
24 (디스크)
24 (디스크)
24 (디스크)
가이드웨이 타입
-
슬라이딩 (Y축 4개 레일)
슬라이딩 (Y축 4개 레일)
슬라이딩 (Y축 4개 레일)
슬라이딩 (Y축 4개 레일)
기계 무게
1kg
11000
14000
15000
15500
기계 차원 (LxWxH)
mm
3820x2560x3100
4200x3520x3055
4280x3700x3220
4590x3960x3440
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 3
√ FANUC 0i MF CNC 시스템
√ X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일
√ 타이완 BT40 스핀들, 8000rpm
√ 타이완 디스크형 ATC 24개 도구
√ 전체 장막
√ 수동 펄스 생성기 (MPG)
√ USB 및 LAN 인터페이스
√ 작업등
√ 조종등
√ 냉각 시스템
√ 중앙화 된 자동 윤활 시스템
√ 스핀드 공기 폭발
√ 공기 총
√ 밀링 아버 & 턱
√ 전기 캐비닛용 열 교환기
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)

미쓰비시/시멘스/파고르/GSK/HNC/KND
_ 4 축
_ 직동 스핀들 (10000, 12000, 15000rpm)
_ 원형 냉각 용액 노즐
스핀들 (CTS) 을 통해 냉각 액체
스핀들 오일 냉각기
에어컨
_ 체인형 칩 컨베이어
물총
안전문
도구 측정 시스템
워크피스 측정 시스템

테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 4
기계 세부 정보
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 5
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 6
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 7
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 8
================================================================================================================================================================================================================================================================================================================

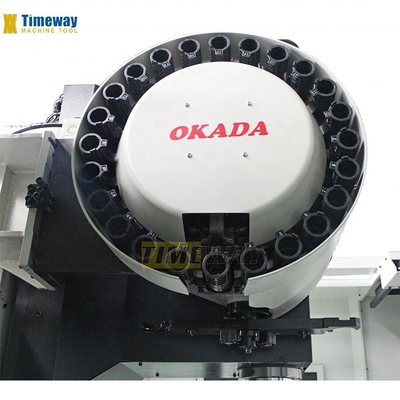

>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 서비스 수명.
================================================================================================================================================================================================================================================================================================================

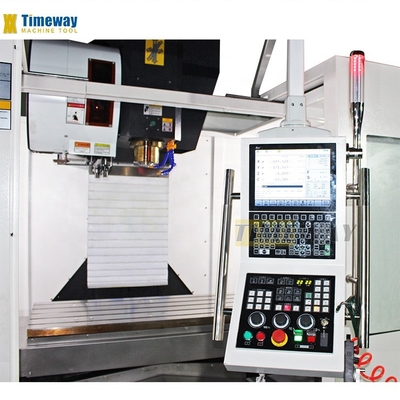

>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 9
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 10
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.

왜 우리 를 선택 합니까?
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 11
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 12
테이블 이동 Y mm 1300 최대와 수직 CNC 가공 센터 테이블 부하 kg 500 kg 13
CNC 수직 가공 센터를 위한 레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
