한 조각의 침대는 고품질의 철강으로 만들어졌으며, 경로 표면은 단단하고 정밀 밀링, 높은 안정성 및 높은 경직성입니다.시간은 증언합니다:잘 설계 된 구조는 우수한 처리 능력을 보장.

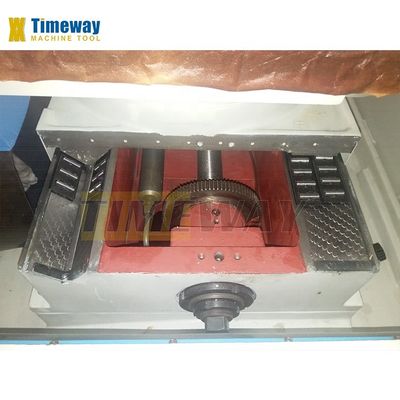

기본 테이블 슬라이드 방식은 TF 재질로 고밀도의 수동 스크래프; 바퀴 머리 슬라이드 방식은 라인러 롤러, 고 정밀도 및 낮은 운동 마찰과 함께 V 평면 레일입니다.
|
상세 정보 |
|||
| CNC 또는 아니: | 일반 | 조건: | 새로운 |
|---|---|---|---|
| 연삭 길이(mm): | 500 | 휠 사이즈(MM): | 750 |
| 표면 거칠기(μm): | 0.32㎛(마이크로미터) | 표 사이즈(MM): | 750*75*350 |
| 표 여행 (X) (밀리미터): | 475 | 테이블 이동거리(Y)(mm): | 475 |
| 전압: | 220V/380V | 크기 (L*W*H): | 2600x2000x2220 |
| 무게 (kg): | 26000 | 전력 (kW): | 15 |
| 보증: | 1년 | 주요 판매점: | 높은 정확도 |
| 전시실 위치: | 베트남, 모로코, 남아프리카, 한국, 캐나다, 우즈베키스탄, 이탈리아 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 핵심 부품: | 모터, 태도, 펌프 |
| 적용 가능한 산업: | 제조 공장 | 중심 거리: | 2000 |
| 중심 높이: | 350 (370) | 직경 연삭(OD): | 30-630 |
| 직경 접지 (ID): | 30-250 | 연삭 길이(OD): | 2000/3000/4000/5000 |
| 부하 용량: | 320 | 작업 헤드 회전 각도: | 3000 |
| 작업 헤드 스핀들 테이퍼: | 90' | 외부 연삭 휠 크기: | 750x75x305 |
| 휠헤드 스핀들 속도: | 14-140 | ||
제품 설명
제품 설명

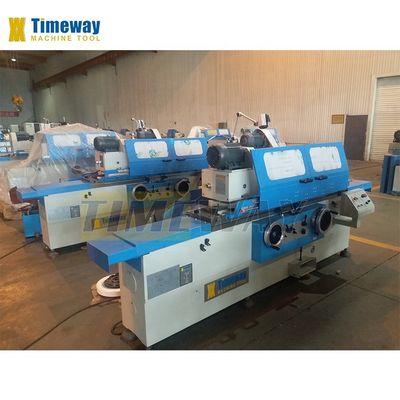

G-320 실린더 밀러는 실린더와 코퍼의 외부 표면을 밀러하는 데 적합하며, UG-320 유니버설 실린더 밀러는 실린더와 코퍼의 외부 및 내부 표면을 밀러하는 데 적합합니다.G-320에 대해, 작업 머리는 두 개의 속도 모터를 채택하고 벨트 위치를 변경하여 속도를 변경할 수 있습니다; UG-320의 경우 작업 머리는 인버터 모터를 채택하여 단계없는 속도 조절을 실현합니다.작업머리는 반시계 방향 90° 내의 모든 위치에 회전할 수 있습니다., 그래서 그것은 콩의 내부 또는 외부 표면을 깎는 데 적합 할 수 있습니다.UG-320의 경우, 실린더 깎는 기계는 내부 깎는 장치를 갖추고 있습니다.내부 밀링 스핀드는 정밀한 롤 베어링에 의해 지원됩니다.. 작업 테이블의 길쭉한 움직임은 수압 또는 손바퀴에 의해 구동됩니다. 작업 테이블은 톱니 깎는 데 적합하도록 어느 정도 회전 할 수 있습니다. 휠 헤드 크로스 피드
수압에 의해 구동, 자동 주기적인 공급 및 빠른 공급을 실현. 그것은 또한 손바퀴를 통해 거칠고 얇은 공급을 할 수 있습니다. 휠 헤드 스핀드는 Bimetal 셸 베어링에 의해 지원됩니다.스핀드가 높은 딱딱성과 안정성을 갖도록 만드는, 무거운, 우수한 마무리 표면을 보장합니다. 한 조각 침대는 고품질의 철강으로 만들어졌습니다. 경로 표면은 단단하고 정밀 썰매, 높은 안정성과 높은 경직성을 증명합니다. 시간:잘 설계 된 구조는 우수한 처리 능력을 보장; TF 재료와 기본 테이블 슬라이드 방법 정밀 수동 스크래프; 바퀴 머리 슬라이드
방식은 V 평면 방식이며, 라인러 롤러가 있습니다. 작업 헤드 스핀들, 휠 헤드 스핀들, 내부 밀링 스핀들, 냉각 펌프, 수역학적 및 수정적 오일 펌프는 별도의 모터에 의해 구동됩니다.기계의 움직이는 각 부분은 전기, 수압 및 기계적 쇄기 구조 기계는 좋은 외관과 함께 잘 설계되었습니다.모든 제어 레버는 패널에 중앙 집중되어 작동을 쉽게합니다 바퀴 드레서 작업 테이블 표면에 모을 수 있습니다.
수압에 의해 구동, 자동 주기적인 공급 및 빠른 공급을 실현. 그것은 또한 손바퀴를 통해 거칠고 얇은 공급을 할 수 있습니다. 휠 헤드 스핀드는 Bimetal 셸 베어링에 의해 지원됩니다.스핀드가 높은 딱딱성과 안정성을 갖도록 만드는, 무거운, 우수한 마무리 표면을 보장합니다. 한 조각 침대는 고품질의 철강으로 만들어졌습니다. 경로 표면은 단단하고 정밀 썰매, 높은 안정성과 높은 경직성을 증명합니다. 시간:잘 설계 된 구조는 우수한 처리 능력을 보장; TF 재료와 기본 테이블 슬라이드 방법 정밀 수동 스크래프; 바퀴 머리 슬라이드
방식은 V 평면 방식이며, 라인러 롤러가 있습니다. 작업 헤드 스핀들, 휠 헤드 스핀들, 내부 밀링 스핀들, 냉각 펌프, 수역학적 및 수정적 오일 펌프는 별도의 모터에 의해 구동됩니다.기계의 움직이는 각 부분은 전기, 수압 및 기계적 쇄기 구조 기계는 좋은 외관과 함께 잘 설계되었습니다.모든 제어 레버는 패널에 중앙 집중되어 작동을 쉽게합니다 바퀴 드레서 작업 테이블 표면에 모을 수 있습니다.
사양 | 단위 | UG-320 |
중앙 사이의 거리는 | mm | 1000/1500/2000/3000 |
중앙 높이 | mm | 180 |
지름 (O.D) | mm | 8-320 |
지표 (ID) | mm | 30-100 |
밀링 길이 (O.D) | mm | 1000/1500/2000/3000 |
밀링 길이 (I.D) | mm | 125 |
충전 용량 | 1kg | 150 |
작업 머리의 회전 각도 | ° | +90° |
작업머리 스핀들 톱니 | - | MT4 |
작업 머리의 스핀드 속도 | rpm | 25-220 (단계 없이) |
휠 헤드 스핀드 속도 | rpm | 1670 |
휠 헤드 급식 이동 | mm | 50 |
휠 헤드 크로스 이동 | mm | 246 |
휠 헤드 회전 각도 | ° | ±30° |
1 회당 수동바퀴의 바퀴머리 공급 (rough/fine) | mm | 2/0.5 |
수동바퀴의 바퀴머리 공급량 (그라운드당) (무작위/미세) | mm | 00.01/0.0025 |
외부 밀링 휠 크기 | mm | 400x50x203 |
밀링 휠의 최대 주변 속도 | m/s | 35 |
내부 밀링 스핀드 속도 | rpm | 10000/15000 |
내부 밀링 휠 크기 | mm | 최대: 50x25x13, 최소: 17x20x6 |
각 회전당 수동바퀴의 식탁 공급 | mm | 6 |
테이블 회전 각도 (CW) | ° | 3°/3°/2°/2° |
테이블 회전각 (CCW) | ° | 7°/6°/5°/3° |
테이블의 길쭉한 공급 속도 | m/min | 0.1-4 |
꼬리 깃털 | - | MT4 |
꼬리줄기 깃 여행 | mm | 30 |
외부 밀링 모터 전력 | kw | 5.5 |
내부 밀링 모터 전력 | kw | 1.1 |
작업 헤드 모터 파워 | kw | 1.5 |
총중량 | 1kg | 5300/6100/7900/9900 |
포장 크기 (LxWxH) | cm | 322/422/540/739x200x205 |

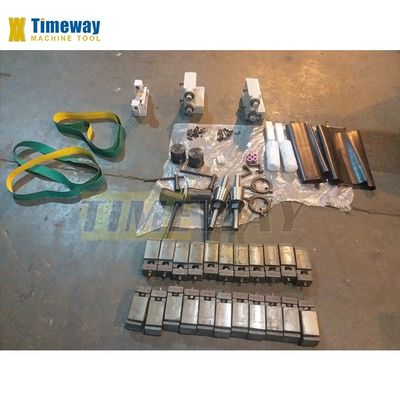

다리판 측정 | 평형판 |
열린 안정적 휴식 | 자석 분리기 |
휠 플랜지 | 종이 필터 |
휠 추출기 | 중앙 밀링 장착장치 |
평형 선반 | 근접한 안정적인 휴식 |
밀링 휠 | 종단 휠 드레서 |
냉각수 탱크 | 반지름 바퀴 드레스 |
탄화탄소 터트린 중심 | DRO |
운전용 개 | |
휠 드레서 (다이아몬드 펜 없이) | |
작업등 | |
평준화 기리 | |
내부 밀링 장착장치 (UG) | |
3턱 턱 (UG) | |
연장축 (UG) | |
내부 밀링 휠 (UG) | |
전체 도구 세트 | |
운영 설명서 (영어판) |
회전 부품의 외부 썰기
내장 밀링 장치와 함께 제공됩니다.
휠 헤드 스핀드는 비메탈 껍질 베어링에 의해 지원되며, 이는 스핀드가 높은 경직성과 안정성을 가지고 있으며 무거운 우수한 마무리 표면을 보장합니다.
밀링 헤드는 내부에서 외부 밀링으로 변경하기 위해 180 ° 회전 할 수 있습니다.

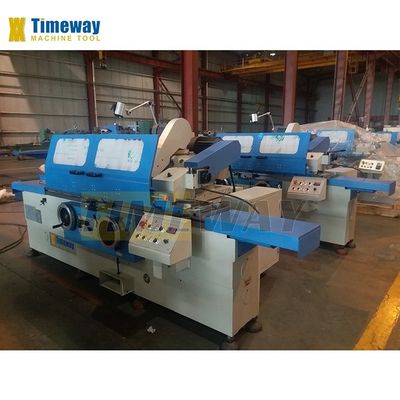

중앙 운영자 패널과 합리적으로 분산 된 행동
손잡이는 매우 명확하고 사용자-
기계 앞쪽에서 친절합니다.
손잡이는 매우 명확하고 사용자-
기계 앞쪽에서 친절합니다.
