상세 정보 |
|||
종류: | CNC 캠 샤프트 연삭기 | CNC 또는 아니: | CNC |
---|---|---|---|
조건: | 새로운 | 전압: | 380V 50HZ |
크기 (L*W*H): | 실제 상황으로 | 판매 후 서비스 제공: | 해외에 있는 기계 서비스용 엔지니어 |
색상: | 고객의 필요에 따라 | 중심 높이: | 180 밀리미터 |
Max. 최대. workpiece weight 공작물 무게: | 150kg | 휠 주변 속도: | 35m/s |
휠 스핀들 속도: | 1100RPM | 진원도(OD): | 1.5um |
표면 거칠성: | 라0.32um | 연삭 길이 및 직경: | 사용자 정의 |
CNC 시스템: | 대만 SYNTEC CNC 시스템 또는 기타 | 바퀴 크기: | 600*75*305mm |
맥스. 압박하는 길이: | 1000mm | 무게: | 실제 상황으로 |
맥스. 압박하는 지름: | 320 밀리미터 | 힘: | 21.475kw |
항구: | 중국 항구 |
제품 설명

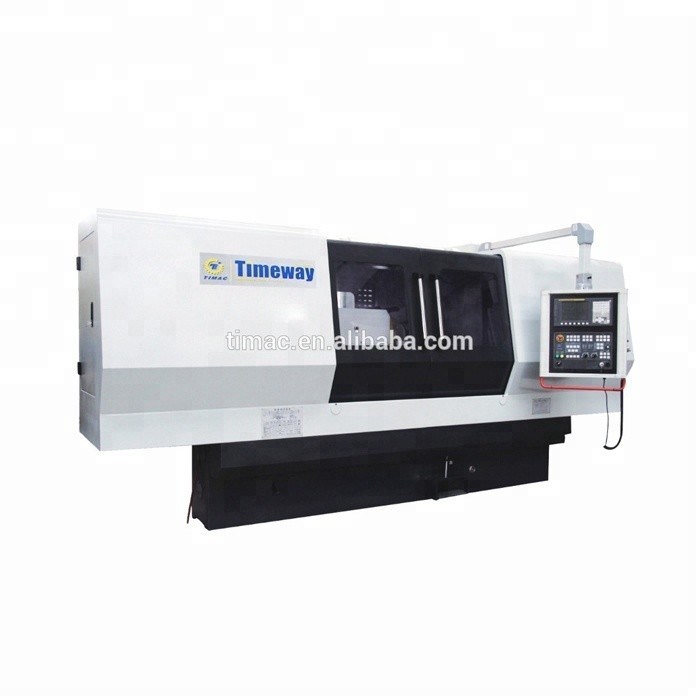

CNC 캄샤프트 (크랭크샤프트) 밀링 머신

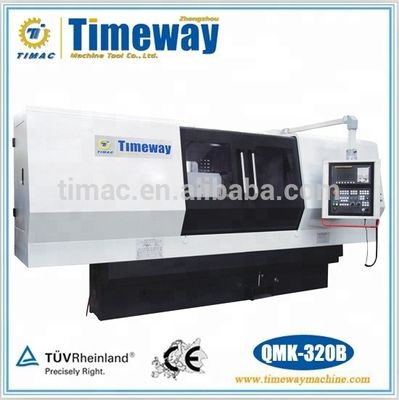

QMK-200H QMK-320B QMKE-200H QMKE-320B
주요 기능 및 특징
1이 시리즈 기계는 자동차, 오토바이 및 다른 엔진 캠 샤프트의 이상적인 처리 장비입니다. 높은 효율, 좋은 정확성, 간단한 운영, 높은 비용,한 사람이 한 명 이상의 운용을 할 수 있도록 하는.
2. 타이완 SYNTEC CNC 시스템을 사용하여 (FANUC 또는 SIEMENS CNC 시스템과 같은 사용자 정의에 따라 다른 시스템도 구성 할 수 있습니다.)
3고속 하이브리드 스핀들 조립을 사용하는 바퀴 프레임, 고 회전 정확성, 경직성 및 기타 특징.
4독점적인 CNC 밀링 카메라 소프트웨어를 사용해서
5별도의 전기 상자, 탱크 및 필터링 탱크를 구성합니다.
6. 휠 모터는 기본적으로 일정한 선형 속도 가쇄를 달성 할 수있는 AC 주파수 조정 장치를 채택합니다.
주요 액세서리
- 휠 페러리 드레서
- 휠 허브
- 평형 선반
- 개방형 안정적 휴식
- 휠 추출기
- 자석 분리기
추가 용품
- 바퀴 평형판
- 지름 측정 기구
기술 매개 변수
사양 | 단위 | QMK-200H*500 QMKE-200H*500 | QMK-320B*1000 QMKE-320B*1000 |
디아, 땅이 될거야 | mm | Φ8-Φ200 | Φ8-Φ320 |
마크스. 얇아질 길이 | mm | 500 | 1000 |
중앙 높이 | mm | 135 | 180 |
중앙 사이의 거리는 | mm | 500 | 1000 |
헤드 스톡 센터 | 모스 4# | 모스 5# | |
Tailstock 센터 | 모스 4# | 모스 4# | |
마크스. 밀러 일부분의 무게 | 1kg | 30 | 150 |
바퀴 크기 | mm | 400*50*203 | Φ600*75*Φ305 |
바퀴 주변 속도 | m/s | 35 | 35 |
바퀴 스핀들 회전 속도 | rpm | 1100 | 1100 |
X축에서의 펄스 분량 | mm | 0.001 | 0.001 |
Z축에서의 펄스 분량 | mm | 0.001 | 0.001 |
둥글다 | 음 | 1.5 | 1.5 |
길쭉한 구간의 다이아그램 균일성 | 음 | 5 | 5 |
표면 거칠성 | 음 | 라032 | 라032 |
전체 모터 전력 | kw | 10.825 | 21.475 |
길쭉한 서보 모터 전력 | kw | 1.6 ((6N.m) | 3.9 ((15N.m) |
가로 세로 모터 전력 | kw | 1.6 ((6N.m) | 3.9 ((15N.m) |

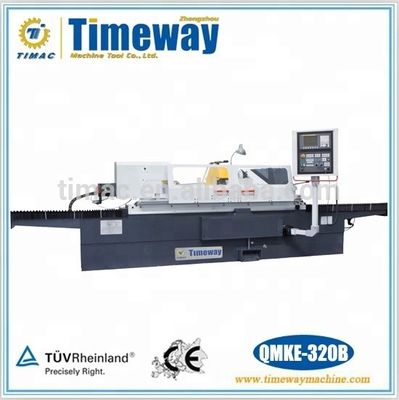

참고: QMK 시리즈와 QMKE 시리즈 최대 차이: QMK 시리즈는 완전한 보호 방패를 채택하고 QMKE 시리즈는 반 보호 방패를 채택합니다.

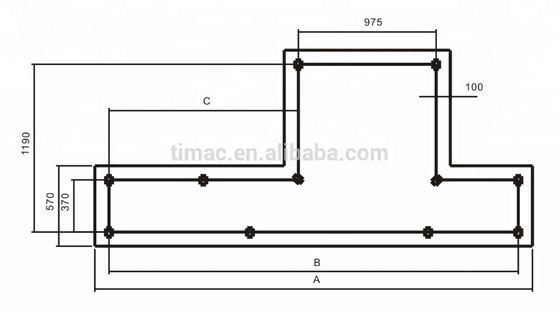

기초 도면
기초 깊이는 토양 특성에 따라 다르지만 400mm 이하여야 합니다.
