제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $13,500.00/sets 1-2 sets
포장 세부 사항: 베니어 상자 또는 나무 상자/팔레트(훈증 가능)
공급 능력: 500개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

연삭 직경(외부)(mm): 200 연삭 직경(내부)(mm): 100
연삭 길이(mm): 500 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 500
맥스. 중량의 제조 공정에 있는 제품(KG): 100 중심 높이 (밀리미터): 135
휠 사이즈(MM): 400 표 여행 (X) (밀리미터): 500
테이블 이동거리(Y)(mm): 205 표면 거칠기(μm): 0.08
전압: 고객의 요구에 따라서 무게 (kg): 3000
주요 판매점: 높은 생산성 보증: 1년
전시실 위치: 독일, 멕시코, 호주, 남아프리카, 스페인, 캐나다, 미국, 이탈리아 적용 가능한 산업: 농장, 제조 공장, 식품 및 음료 매장, 기계 수리 매장, 건축 자재 매장
판매 유형: 일반 제품 기계 시험 보고: 제공
비디오 출입 검사: 제공 핵심 부품에 대한 보증: 1년
핵심 부품: 모터, 베어링, 기어박스, 엔진 조건: 새로운
CNC 또는 아니: 일반 종류: 원통연삭 기계
원통연삭 기계: 보편적 원통 연삭기 직경 연삭(OD): 5~200mm
직경 접지 (ID): 25-100 밀리미터 작업대 모터 전력: 1.1KW
꼬리 톱니 여행: 30 밀리미터 주축대 방추 속도: 25-380 rpm (무단계)
테이블 회전 각도(CW): 3' 표면 거칠성: 0.08μm
항구: 중국 항구

제품 설명

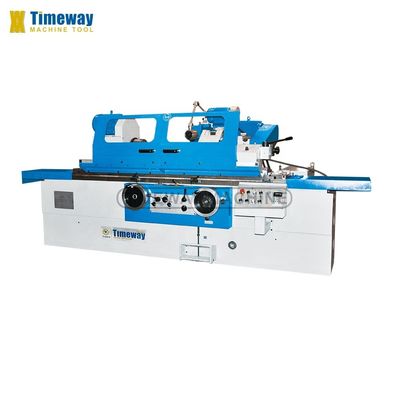

200mm 유니버설 실린더 밀러 UG-200 x 500





200mm 유니버설 실린더 밀러 UG-200 x 500 다재다능 응용 프로그램 무게 KG 3000 0

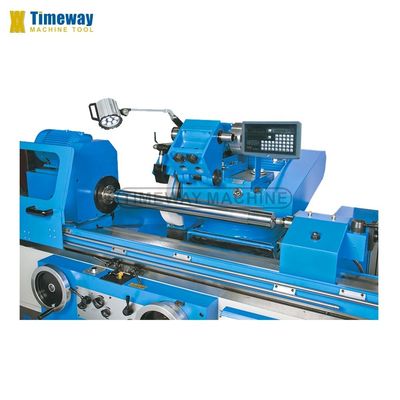

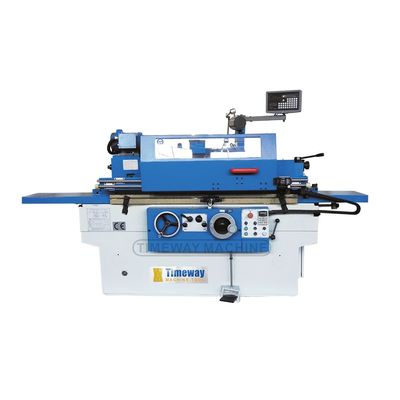

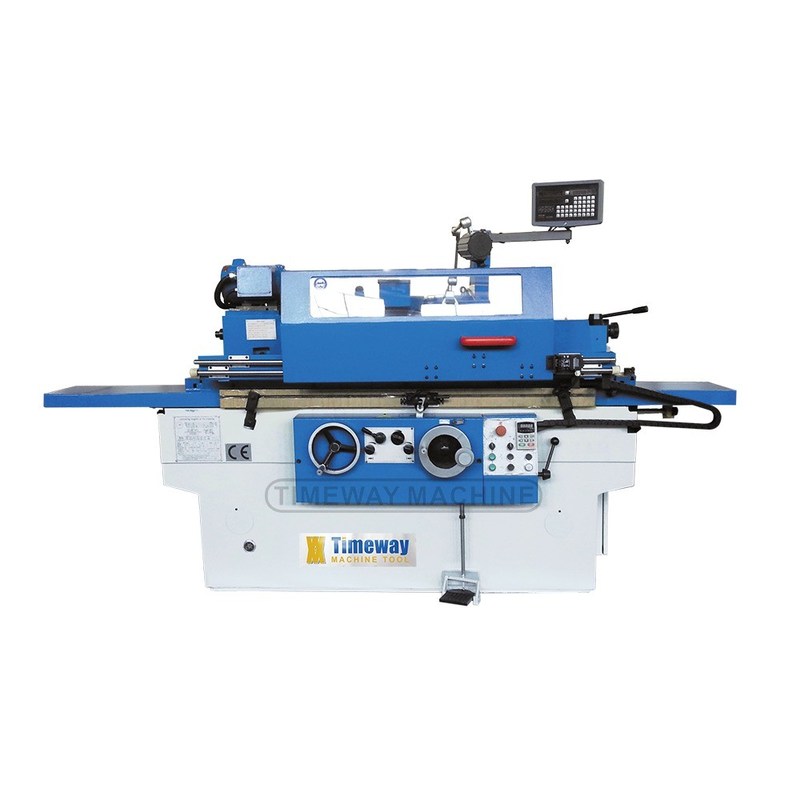

이미지 세부 정보:

200mm 유니버설 실린더 밀러 UG-200 x 500 다재다능 응용 프로그램 무게 KG 3000 1

200mm 유니버설 실린더 밀러 UG-200 x 500 다재다능 응용 프로그램 무게 KG 3000 2

200mm 유니버설 실린더 밀러 UG-200 x 500 다재다능 응용 프로그램 무게 KG 3000 3200mm 유니버설 실린더 밀러 UG-200 x 500 다재다능 응용 프로그램 무게 KG 3000 4

제품 설명

*UG 시리즈의 경우, 작업 머리는 시계 반대 방향으로 90° 내의 모든 위치에 회전 할 수 있으므로 톱니의 내부 또는 외부 표면을 깎는 데 적합합니다.

*UG 시리즈의 원통 썰기에는 내부 썰기 장치가 있으며, 내부 썰기 스핀드는 정밀한 롤 베어링에 의해 지원됩니다.

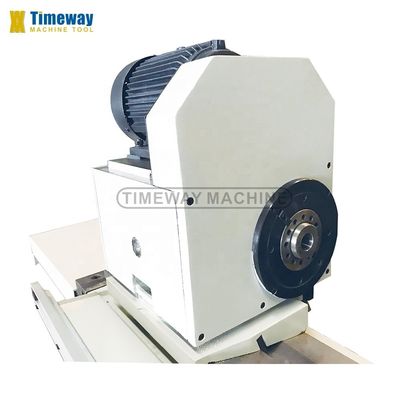

1작업 머리는 인버터 모터를 채택하여 단계없는 속도 조절을 실현합니다.

2작업 테이블의 길쭉한 움직임은 수압 또는 손바퀴에 의해 구동됩니다. 작업 테이블은 특정 정도로 회전 할 수 있습니다.

3휠 헤드 크로스 피드 자동 주기적 피드 및 빠른 피드를 실현하는 수압에 의해 구동됩니다. 그것은 또한 손바퀴를 통해 거칠고 얇은 피드를 할 수 있습니다.

4휠 헤드 스핀드는 비메탈 껍질 베어링에 의해 지원됩니다. 이는 스핀드가 높은 딱딱성과 안정성을 가지고 있으며 무거운 우수한 마무리 표면을 보장합니다.

5작업 헤드 스핀들, 휠 헤드 스핀들, 내부 맷 스핀들, 냉각 펌프, 수역학적 오일 펌프와 수정적 오일 펌프는 별도의 모터에 의해 구동된다.

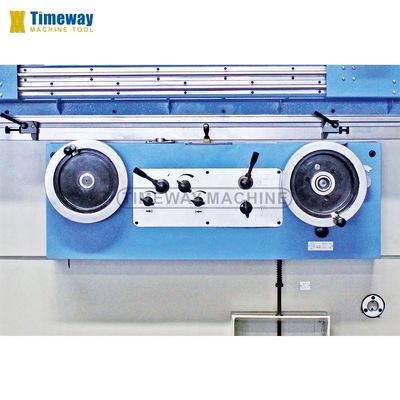

6기계의 각 움직이는 부품은 전기, 수압 및 기계적 인 연결 구조를 가지고 있습니다. 기계는 매력적인 외관으로 잘 설계되었습니다.모든 제어 레버는 패널에 중앙 집중되어 작동을 쉽게합니다..

7휠 드레셔는 작업 테이블 표면 또는 꼬리 스톡에 설치 될 수 있습니다.

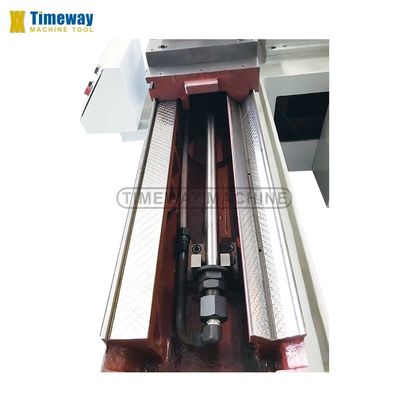

8한 조각의 침대는 고품질의 철강으로 만들어졌으며, 경로 표면은 단단하고 정밀 밀링, 높은 안정성 및 높은 경직성입니다.

9.기반 테이블 슬라이드 방식은 TF 재질로 고밀도의 수동 스크래프되었습니다. 바퀴 머리 슬라이드 방식은 라인러 롤러, 고 정밀도 및 낮은 운동 마찰과 함께 V 평면 레일입니다.

10시간이 증명합니다: 잘 설계 된 구조는 훌륭한 처리 능력을 보장합니다.

파라미터:

사양 단위 UG-200 UG-320 UG-400
중앙 사이의 거리는 mm 500/750 1000/1500/2000/3000 1000/1500
중앙 높이 mm 135 180 220
지름 (O.D) mm 5-200 8-320 15~400
지표 (ID) mm 25-100 30-100 16-125
밀링 길이 (O.D) mm 500/750 1000/1500/2000/3000 1000/1500
밀링 길이 (I.D) mm 125 125 125
충전 용량 1kg 100 150 150
작업 머리의 회전 각도 ° +90° +90° 90°
작업머리 스핀들 톱니 - MT4 MT4 MT4
작업 머리의 스핀드 속도 rpm 25-380 (단계 없이) 25-220 (단계 없이) 18/37/74/155
휠 헤드 스핀드 속도 rpm 1670 1670 1360
휠 헤드 급식 이동 mm 50 50 50
휠 헤드 크로스 이동 mm 205 246 310
휠 헤드 회전 각도 ° ±10° ±30° ±30°
1 회당 수동바퀴의 바퀴머리 공급 (rough/fine) mm 2/0.5 2/0.5 2/0.5
수동바퀴의 바퀴머리 공급량 (그라운드당) (무작위/미세) mm 00.01/0.0025 00.01/0.0025 00.01/0.0025
외부 밀링 휠 크기 mm 400x50x203 400x50x203 최대 500x50x203; 최소 380x50x203
밀링 휠의 최대 주변 속도 m/s 35 35 28~35
내부 밀링 스핀드 속도 rpm 10000/15000 10000/15000 10000/20000
내부 밀링 휠 크기 mm 최대: 50x25x13, 최소: 17x20x6 최대: 50x25x13, 최소: 17x20x6 최대: 80x32x20, 최소: 15x16x5
각 회전당 수동바퀴의 식탁 공급 mm 6 6 6
테이블 회전 각도 (CW) ° 3°/3°/2°/2°
테이블 회전각 (CCW) ° 9° /8° 7°/6°/5°/3° 7°/6°
테이블의 길쭉한 공급 속도 m/min 0.1-4 0.1-4 0.1-4
꼬리 깃털 - MT4 MT4 MT4
꼬리줄기 깃 여행 mm 30 30 30
외부 밀링 모터 전력 kw 4 5.5
내부 밀링 모터 전력 kw 1.1 1.1
작업 헤드 모터 파워 kw 1.1 1.5
총중량 3/3.2 53/6/1/7/99 40.8/5.5
포장 크기 (LxWxH) cm 235/275x203x205 322/422/540/739x200x205 353/447x195x196



표준 액세서리:
다리판을 측정합니다
열린 안정적인 휴식,
휠 플랜지
휠 추출기,
평형 선반,
밀링 휠
냉각수 탱크
탄화탄소 중심을 터뜨렸어
운전하는 개
휠 드레서 (다이아몬드 펜 없이),
작업등
평준화 기리
내부 밀링 장착 장치 (UG)
3턱 턱 (UG)
연장축 (UG)
내부 밀링 휠 (UG)
전체 도구 세트
사용 설명서 (영어판)



선택용 액세서리:
평형판,
자석 분리기,
종이 필터
중앙 썰기 장착 장치,
근접한 안정적인 휴식,
끝 휠 드레서,
반지름 바퀴 드레스
DRO.
