둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT40 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 2800*2350*2800 | (t)에 짓누르세요: | 5.2톤 |
| 테이블 사이즈 (밀리미터): | 1000*500mm | CNC 제어 시스템: | GSK, 화낙, KND, 지멘스 |
| 감원의 수: | 3 | 표 여행 (X) (밀리미터): | 800 밀리미터 |
| 테이블 이동거리(Y)(mm): | 550 밀리미터 | 테이블 이동거리(Z)(mm): | 550 밀리미터 |
| 위치 결정 정밀도 (밀리미터): | ±0.003 | 반복성 (X/Y/Z) (밀리미터): | ±0.003 |
| 가늘고 긴 속도(r.p.m)의 범위: | 0~8000회속 | 스핀들 모터 전원(kW): | 7.5 |
| 맥스. 표 로드(KG): | 500 킬로그램 | 민. 공구 교체의 타임즈 지: | 2 |
| 공구 매거진 능력: | 24 | 주요 판매점: | 자동 |
| 보증: | 1년 | 판매 유형: | 새로운 제품 2020 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 제품 이름: | 3축 수직 CNC 가공 센터 |
| 기계 종류: | 수직형 머시닝 센터 | 모델: | VMC855G |
| 제어 시스템: | 파누크 세이멘스 KND GSK | 색상: | 고객 의 요청 |
| 판매 후 서비스 제공: | 1년 | 테이블 사이즈: | 1000*550mm |
| X축 이동: | 800mm | Y축 이동: | 550 밀리미터 |
| Z축 이동: | 550 밀리미터 | 적용 가능한 산업: | 기계 수리점, 제조 공장, 식품 및 음료 공장, 농장, 레스토랑, 가정용, 에너지 및 광산 |
| 전시실 위치: | 캐나다, 터키, 영국, 미국, 프랑스, 브라질, 파키스탄, 스페인, 태국, 칠레 | 핵심 부품: | 모터 |
제품 설명
제품 설명

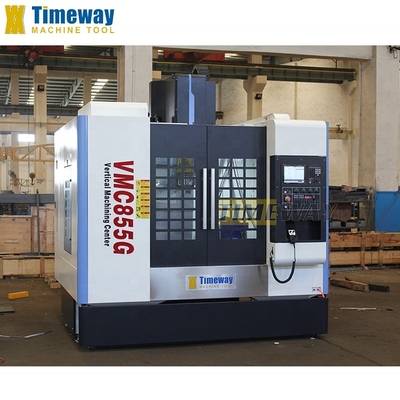

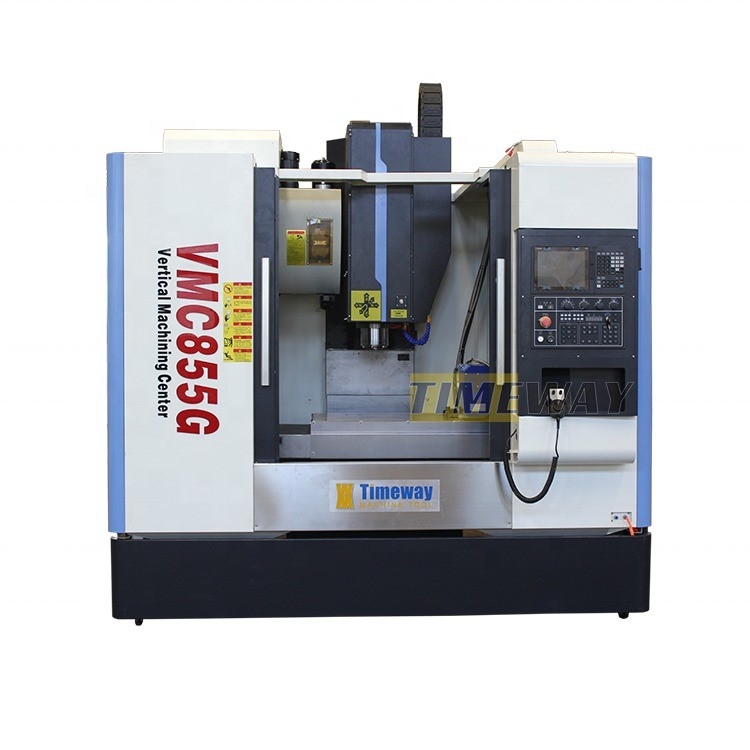

CNC 수직 가공 센터
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.
사양
사양 | 단위 | VMC855G |
테이블 크기 | mm | 1000x500 |
T 슬롯 (번호/폭/피치) | mm | 5/18/100 |
충전 용량 | 1kg | 500 |
길쭉한 이동 (X) | mm | 800 |
크로스 여행 (Y) | mm | 550 |
수직 이동 (Z) | mm | 550 |
스핀드 코에서 테이블까지의 거리는 | mm | 110-660 |
스핀들 중심에서 기둥까지의 거리 | mm | 600 |
스핀드 톱니 | - | BT2 |
스핀드 속도 | rpm | 8000 |
X/Y/Z축 급식속도 | m/min | 48/48/48 |
X/Y/Z축 피드 모터 토크 | - | 12/12/22 |
X/Y/Z축 위치 정밀도 | mm | 0.003 |
X/YZ축 반복 정확도 | mm | 0.003 |
주전자 전력 | kw | 7.5/11 |
공기 압력 소스 | 1kg/cm2 | 6~8 |
전체 전력 | KVA | 20 |
도구 매거진 용량 | T | 24 (디스크) |
가이드웨이 타입 | - | 선형 |
기계 무게 | 1kg | 5200 |
기계 차원 (LxWxH) | mm | 2800x2350x2800 |
부속품
표준 액세서리:
√FANUC/MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND CNC 시스템
√ X/Y/Z: 선형 안내 레일
√ 타이완 BT40 스핀들, 8000rpm
√ 타이완 디스크형 ATC 24개 도구
√ 전체 장막
√ 수동 펄스 생성기 (MPG)
√ USB 및 LAN 인터페이스
√ 작업등
√ 조종등
√ 냉각 시스템
√ 중앙화 된 자동 윤활 시스템
√ 스핀드 공기 폭발
√ 공기 총
√ 밀링 아버 & 턱
√ 전기 캐비닛용 열 교환기
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)
√ X/Y/Z: 선형 안내 레일
√ 타이완 BT40 스핀들, 8000rpm
√ 타이완 디스크형 ATC 24개 도구
√ 전체 장막
√ 수동 펄스 생성기 (MPG)
√ USB 및 LAN 인터페이스
√ 작업등
√ 조종등
√ 냉각 시스템
√ 중앙화 된 자동 윤활 시스템
√ 스핀드 공기 폭발
√ 공기 총
√ 밀링 아버 & 턱
√ 전기 캐비닛용 열 교환기
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)
선택용 액세서리:
_ 4 축 전선
_ 직동 스핀들 (10000, 12000, 15000rpm)
_ 원형 냉각 용액 노즐
스핀들 (CTS) 을 통해 냉각 액체
스핀들 오일 냉각기
에어컨
_ 체인형 칩 컨베이어
물총
안전문
도구 측정 시스템
워크피스 측정 시스템
_ 직동 스핀들 (10000, 12000, 15000rpm)
_ 원형 냉각 용액 노즐
스핀들 (CTS) 을 통해 냉각 액체
스핀들 오일 냉각기
에어컨
_ 체인형 칩 컨베이어
물총
안전문
도구 측정 시스템
워크피스 측정 시스템
기계 세부 정보
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.

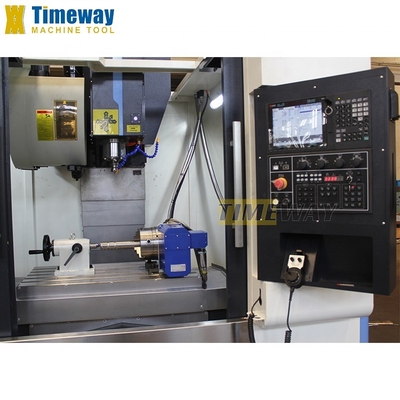

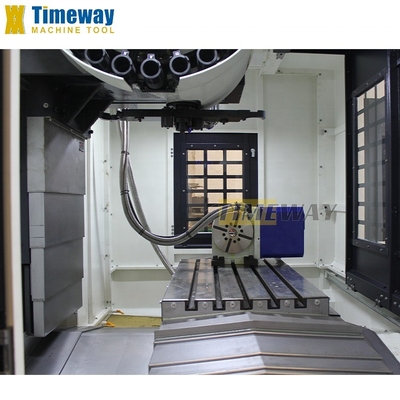

>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================

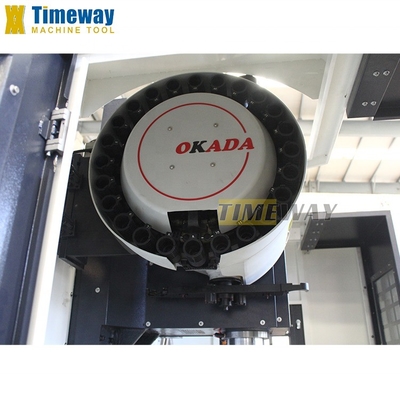

>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================

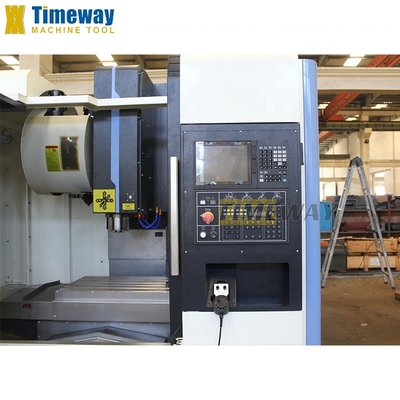

>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
우리 서비스
1. 보증 기간 동안 사용할 수 있는 부품 교체 무료. 보증 기간 이후 사용할 수 있는 부품 교체 비용.기계의 전체 생활 기간 동안 언제든지 기술 질문에 대한 신속한 조치 및 답변. 3. 해외 후 서비스 센터는 일부 지역에서 사용할 수 있습니다. 4. 엔지니어 해외 서비스는 고객의 요구에 따라 사용할 수 있습니다 ((고객에 의해 발생하는 상대적 비용).
회사 소개
공장 표시:
공장 프로파일:
우리의 공장은 2014 년에 설립되었습니다. 그것은 전문 기술자, 연구 개발 팀, 제조 및 CNC 장비를 판매하고 전문 맞춤 서비스를 제공합니다.우리의 제품은 곰팡이 처리에서 널리 사용됩니다, 3C 제품, 농업 기계, 석유 기계, 자동차 부품 가공, 항공 우주 산업, 등, 국내외 60 개 이상의 국가 및 지역에 판매.
본문 소개:
회사 프로필:
타임웨이 기계 도구 Co., Ltd는 전문 기계 도구 제조 기업입니다, 주요 제품은 톱니, 프레싱 머신, 밀링 머신 등을 포함한다.그리고 고객의 필요에 따라 우리는 또한 다양한 특수 목적 기계를 설계하고 제조 할 수 있습니다., 기계 도구 분야에서 상대적인 기술 업그레이드 및 변환 서비스를 제공하기 위해.
고객 방문:
지금까지, 우리는 해외에서 많은 고객을 받았고, 그들은 모두 우리의 회사와 제품에 매우 만족
전시회:
외무부 설립 이후 우리는 가을 칸톤 박람회, 베이징 전시회,상하이 전시회, 모스크바, 에티오피아, 러시아, 그리고 전시 고객과 장기적인 우호적 협력 관계를 유지했습니다.
FAQ
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1. 경쟁력있는 가격으로 높은 품질; 2. 전문 R & D 팀과 25 년 수출 경험; 3. 60 개국 이상 수출; 4. CE, ISO 인증서; 5.24시간 온라인 서비스 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 개월 품질 보증; 7. 문제 해결을 위해 해외 엔지니어 제공;Q: QC나 기계에 대한 안전 기준이 있나요?A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.Q: MOQ는 얼마인가요?A: 1 세트 (일부 저비용 기계만 1 세트 이상)질문: 지불 조건은?A: (1) T/T 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불됩니다. (2) 볼 때 취소 할 수없는 LC; (3) 웨스턴 유니온, 머니 그램 등.Q: 보증은 어떨까요?A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
