한 조각의 침대는 고품질의 철강으로 만들어졌으며, 경로 표면은 단단하고 정밀 밀링, 높은 안정성 및 높은 경직성입니다.시간은 증언합니다:잘 설계 된 구조는 우수한 처리 능력을 보장.
기본 테이블 슬라이드 방식은 TF 재질로 고밀도의 수동 스크래프; 바퀴 머리 슬라이드 방식은 라인러 롤러, 고 정밀도 및 낮은 운동 마찰과 함께 V 평면 레일입니다.
|
상세 정보 |
|||
| CNC 또는 아니: | 일반 | 조건: | 새로운 |
|---|---|---|---|
| 연삭 길이(mm): | 500 | 휠 사이즈(MM): | 750 |
| 표면 거칠기(μm): | 0.32㎛(마이크로미터) | 표 사이즈(MM): | 750*75*350 |
| 표 여행 (X) (밀리미터): | 475 | 테이블 이동거리(Y)(mm): | 475 |
| 전압: | 220V/380V | 크기 (L*W*H): | 2600x2000x2220 |
| 무게 (kg): | 26000 | 전력 (kW): | 15 |
| 보증: | 1년 | 주요 판매점: | 높은 정확도 |
| 전시실 위치: | 베트남, 모로코, 남아프리카, 한국, 캐나다, 우즈베키스탄, 이탈리아 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 핵심 부품: | 모터, 태도, 펌프 |
| 적용 가능한 산업: | 제조 공장 | 중심 거리: | 2000 |
| 중심 높이: | 350 (370) | 직경 연삭(OD): | 30-630 |
| 직경 접지 (ID): | 30-250 | 연삭 길이(OD): | 2000/3000/4000/5000 |
| 부하 용량: | 320 | 작업 헤드 회전 각도: | 3000 |
| 작업 헤드 스핀들 테이퍼: | 90' | 외부 연삭 휠 크기: | 750x75x305 |
| 휠헤드 스핀들 속도: | 14-140 | 항구: | 중국 항구 |
제품 설명
제품 설명

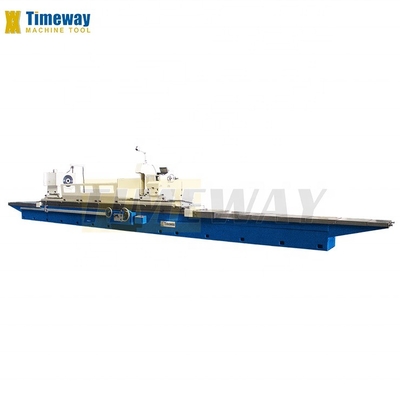

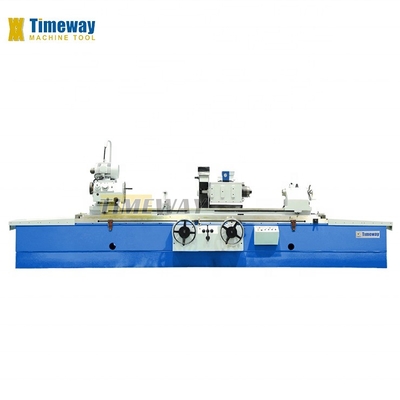

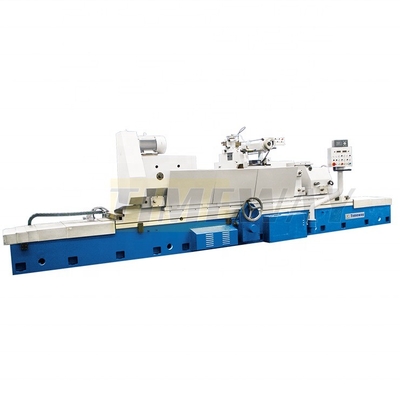

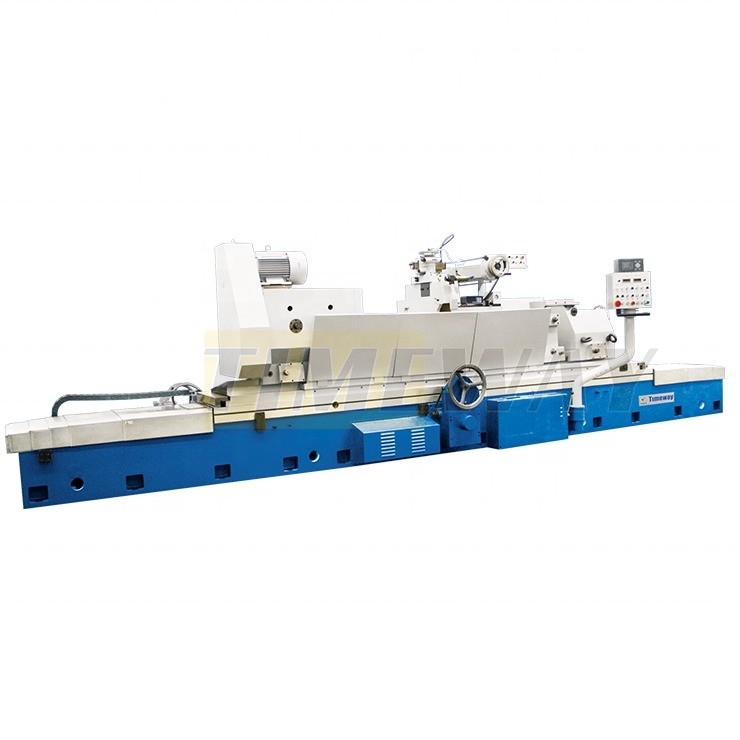

***G-630/G-800 실린더 밀러는 실린더와 톱니의 외부 표면을 밀러하기에 적합합니다.UG-630 보편적인 실린더 밀러는 실린더의 외부 및 내부 표면을 밀러와 톱니가 적합합니다.
*** 작업 테이블의 길쭉한 움직임은 수압 또는 손바퀴에 의해 구동됩니다. 작업 테이블은 특정 정도로 회전 할 수 있습니다.
*** 휠 헤드 크로스 피드 는 수압으로 구동되며 자동 주기적 피드 및 빠른 피드를 실현합니다. 또한 핸드 휠을 통해 거칠고 얇은 피드를 할 수 있습니다.작업 테이블과 휠 헤드 가이드웨이는 수직 윤활을 채택, 낮은 속도로 이동은 부드럽다.
***이 스핀드는 높은 딱딱성의 수정 및 수력 역학 베어링에 의해 지원되며 스핀드는 높은 회전 정확성과 완벽한 딱딱성을 갖습니다.
*** 작업 헤드는 단계없는 속도 조절을 실현하기 위해 인버터 모터를 채택합니다.
*** 앞 베어링의 공백은밀링 사용 센터 또는Chuck.UG-630의 경우, 작업 머리는 반시계 방향으로 90° 내의 모든 위치에 회전 할 수 있습니다.UG-630의 실린더 밀링 기계는 내부 밀링 장치, 내부 밀링 장치가 있습니다밀링 스핀드는 정밀한 롤 베어링에 의해 지원됩니다. *** 작업 헤드 스핀들, 휠 헤드 스핀들, 내부 밀링 스핀들, 냉각펌프, 수역학적 오일 펌프 및 수정적 오일 펌프는 별도의 모터에 의해 구동됩니다.
*** 기계의 각 움직이는 부품은 전기, 수압그리고 기계적 인 연결 구조 기계는 좋은 외관과 함께 잘 설계되었습니다, 모든 제어 레버는 패널에 중앙 집중되어 있습니다.조작이 쉬워요.
*** 바퀴 코레이저는 작업 테이블 표면 또는 꼬리 스톡에 설치 될 수 있습니다.
사양 | 단위 | G-630 | UG-630 | G-800 |
중앙 사이의 거리는 | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
중앙 높이 | mm | 350 (370) | 370 | 500 |
지름 (O.D) | mm | 30~630 | 30~630 | 50-800 |
지표 (ID) | mm | - | 30~250 | - |
밀링 길이 (O.D) | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
밀링 길이 (I.D) | mm | - | 320 | - |
충전 용량 | 1kg | 1500 (3000) | 3000 | 3000 |
작업 머리의 회전 각도 | ° | - | +90° | - |
작업머리 스핀들 톱니 | - | MT6 (메트릭 80) | MT6 | 메트릭 80 |
작업 머리의 스핀드 속도 | rpm | 10-100 | 14-140 | 10-100 |
휠 헤드 스핀드 속도 | rpm | 870 | 1100/550 | 870 |
휠 헤드 급식 이동 | mm | 100 | 100 | 100 |
휠 헤드 크로스 이동 | mm | 438 (475) | 450 | 550 |
휠 헤드 회전 각도 | ° | - | ±30° | - |
1 회당 수동바퀴의 바퀴머리 공급 (rough/fine) | mm/rev | 4/0.5 | 4/0.5 | 4/0.5 |
수동바퀴의 바퀴머리 공급량 (그라운드당) (무작위/미세) | mm/g | 00.02/0.0025 | 00.02/0.0025 | 00.02/0.0025 |
외부 밀링 휠 크기 | mm | 750x75x305 | 600x75x305 | 900x75x305 |
밀링 휠의 최대 주변 속도 | m/s | 35 | 35/17.5 | 35 |
내부 밀링 스핀드 속도 | rpm | - | 10000 | - |
내부 밀링 휠 크기 | mm | - | 최대: 175x32x32; 최소: 30x25x10 | - |
각 회전당 수동바퀴의 식탁 공급 | mm | 5 | 5 | 5 |
테이블 회전 각도 (CW) | ° | 2°/1°/1°/1° | 2°/1°/1°/1° | 1° /1°/1° |
테이블 회전각 (CCW) | ° | 4°/3° /2° /1.5° | 4° /3° /2.5°/1.5° | 3° / 2° /1.5° |
테이블의 길쭉한 공급 속도 | m/min | 0.1-3 (0.1-2.5) | 00.1-25 | 00.1-25 |
꼬리 깃털 | - | MT6 (메트릭 80) | 메트릭 80 | 메트릭 80 |
꼬리줄기 깃 여행 | mm | 70 | 70 | 70 |
외부 밀링 모터 전력 | kw | 15 (22) | 7/11 | 22 |
내부 밀링 모터 전력 | kw | - | 1.5 | - |
작업 헤드 모터 파워 | kw | 5.5 (15) | 15 | 15 |
총중량 | 톤 | 18/22/23/26 | 18/19/24/26 | 22/23/26 |
포장 크기 (LxWxH) | cm | 695/890/1100/1500x242x226 | 695/890/1100/1500x242x226 | 890/1100/1500x260x230 |
다리판 측정 | 평형판 |
열린 안정적 휴식 | 자석 분리기 |
휠 플랜지 | 종이 필터 |
휠 추출기 | 중앙 밀링 장착장치 |
평형 선반 | 근접한 안정적인 휴식 |
밀링 휠 | 종단 휠 드레서 |
냉각수 탱크 | 반지름 바퀴 드레스 |
탄화탄소 터트린 중심 | DRO |
운전용 개 | |
휠 드레서 (다이아몬드 펜 없이) | |
작업등 | |
평준화 기리 | |
내부 밀링 장착장치 (UG) | |
3턱 턱 (UG) | |
연장축 (UG) | |
내부 밀링 휠 (UG) | |
전체 도구 세트 | |
운영 설명서 (영어판) |
회전 부품의 외부 썰기
내장 밀링 장치와 함께 제공됩니다.
휠 헤드 스핀드는 비메탈 껍질 베어링에 의해 지원되며, 이는 스핀드가 높은 경직성과 안정성을 가지고 있으며 무거운 우수한 마무리 표면을 보장합니다.
밀링 헤드는 내부에서 외부 밀링으로 변경하기 위해 180 ° 회전 할 수 있습니다.

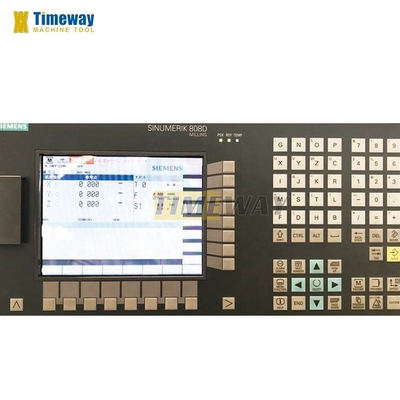

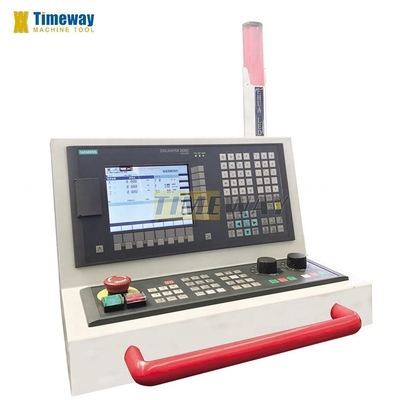

중앙 운영자 패널과 합리적으로 분산 된 행동
손잡이는 매우 명확하고 사용자-
기계 앞쪽에서 친절합니다.
손잡이는 매우 명확하고 사용자-
기계 앞쪽에서 친절합니다.
