한 조각의 침대는 고품질의 철강으로 만들어졌으며, 경로 표면은 단단하고 정밀 밀링, 높은 안정성 및 높은 경직성입니다.시간은 증언합니다:잘 설계 된 구조는 우수한 처리 능력을 보장.
기본 테이블 슬라이드 방식은 TF 재질로 고밀도의 수동 스크래프; 바퀴 머리 슬라이드 방식은 라인러 롤러, 고 정밀도 및 낮은 운동 마찰과 함께 V 평면 레일입니다.
|
상세 정보 |
|||
| 연삭 직경(외부)(mm): | 200 | 연삭 직경(내부)(mm): | 0 |
|---|---|---|---|
| 연삭 길이(mm): | 500 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 750 |
| 맥스. 중량의 제조 공정에 있는 제품(KG): | 100 | 중심 높이 (밀리미터): | 135 |
| 휠 사이즈(MM): | 500*50*203 | 휠 속도(rpm): | 1335 |
| 표면 거칠기(μm): | 0 | 크기 (L*W*H): | 235*203*205mm |
| 무게 (kg): | 3000 | 전력 (kW): | 5.5 |
| 주요 판매점: | 경쟁력 있는 가격 | 보증: | 1년 |
| 전시실 위치: | 러시아, 캐나다, 터키, 콜롬비아, 카자흐스탄, 타지키스탄, 브라질 | 적용 가능한 산업: | 제조 공장, 식품 및 음료 매장, 건축 자재 매장, 인쇄 매장 |
| 판매 유형: | 신제품 2023 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 핵심 부품: | 모터, 베어링, 기어박스, 엔진, 기어 | 조건: | 새로운 |
| CNC 또는 아니: | 일반 | 제품 이름: | 범용 원통 연삭기 |
| 기계 종류: | 원통형 연삭기 | 모델: | 지-200 |
| 색상: | 선택적이어 맞춤화됩니다 | 보증 후 서비스: | 1Year |
| 최대 길이 접지(OD): | 500/750mm | 포장 크기: | 235/275*203*205mm |
| 작업대 모터 전력: | 1.1KW | 부하 용량: | 100kg |
| 모터: | 5.5KW | ||
제품 설명
제품 설명

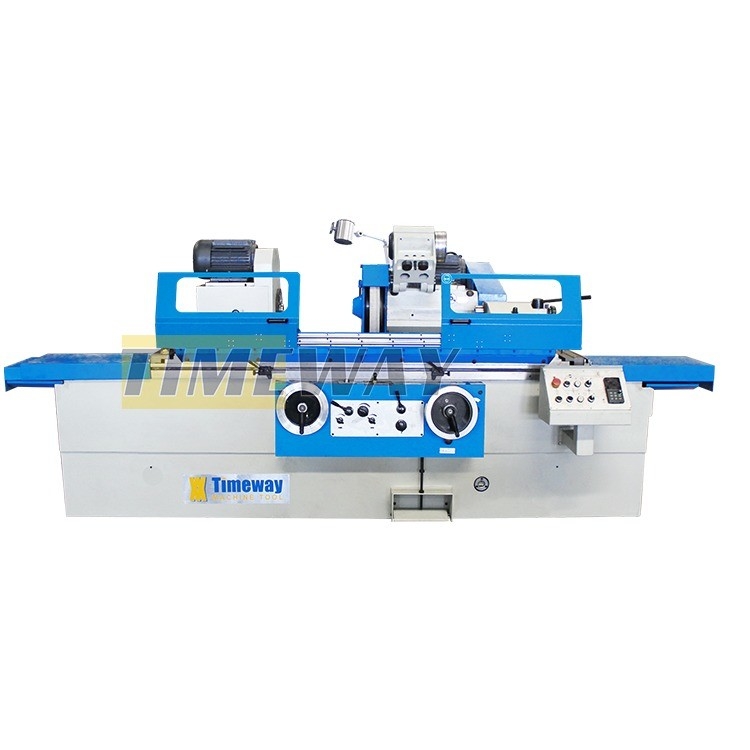

외부-내부 고 보편 원통 밀링 머신
*G시리즈 원통 밀러기는 외부 원통 및 피침형 표면을 밀러하기에 적합합니다.UG 시리즈 보편 원통 밀러 는 외부 및 내부 원통 및 피침 표면을 밀러 하는 데 적합 합니다..
*UG 시리즈의 경우, 작업 헤드는 반시계 방향으로 90° 내의 어떤 위치로도 회전 할 수 있습니다. 따라서 썰기에 적합합니다.내부 또는외부의 피침 모양의 표면
* UG 시리즈의 원통 썰기에는 내부 썰기 장치가 있으며 내부 썰기 스핀드는 정밀한 롤 베어링에 의해 지원됩니다.
* 작업 헤드 스핀들, 휠 헤드 스핀들, 내부 밀링 스핀들, 냉각 수소 펌프, 수역학적 및 수정적 오일 펌프는 별도의 모터에 의해 구동됩니다.
* 기계의 각 움직이는 부품은 전기, 수압 및 기계적 인 연결 구조를 가지고 있습니다. 기계는 쾌적한 외관으로 잘 설계되었습니다.모든 제어 레버는 패널에 중앙 집중되어 작동을 쉽게합니다..
* 휠 드레셔는 꼬리 스톡에 장착 할 수 있습니다.
* 작업 헤드 스핀들, 휠 헤드 스핀들, 내부 밀링 스핀들, 냉각 수소 펌프, 수역학적 및 수정적 오일 펌프는 별도의 모터에 의해 구동됩니다.
* 기계의 각 움직이는 부품은 전기, 수압 및 기계적 인 연결 구조를 가지고 있습니다. 기계는 쾌적한 외관으로 잘 설계되었습니다.모든 제어 레버는 패널에 중앙 집중되어 작동을 쉽게합니다..
* 휠 드레셔는 꼬리 스톡에 장착 할 수 있습니다.
사양
사양 | 단위 | G-200 | UG-200 |
중앙 사이의 거리는 | mm | 500/750 | 500/750 |
중앙 높이 | mm | 135 | 135 |
지름 (O.D) | mm | 5-200 | 5-200 |
지표 (ID) | mm | - | 25-100 |
밀링 길이 (O.D) | mm | 500/750 | 500/750 |
밀링 길이 (I.D) | mm | - | 125 |
충전 용량 | 1kg | 100 | 100 |
작업 머리의 회전 각도 | ° | - | +90° |
작업머리 스핀들 톱니 | - | MT4 | MT4 |
작업 머리의 스핀드 속도 | rpm | 25-380 (단계 없이) | 25-380 (단계 없이) |
휠 헤드 스핀드 속도 | rpm | 1335 | 1670 |
휠 헤드 급식 이동 | mm | 50 | 50 |
휠 헤드 크로스 이동 | mm | 205 | 205 |
휠 헤드 회전 각도 | ° | - | ±10° |
1 회당 수동바퀴의 바퀴머리 공급 (rough/fine) | mm | 2/0.5 | 2/0.5 |
수동바퀴의 바퀴머리 공급량 (그라운드당) (무작위/미세) | mm | 00.01/0.0025 | 00.01/0.0025 |
외부 밀링 휠 크기 | mm | 500x50x203 | 400x50x203 |
밀링 휠의 최대 주변 속도 | m/s | 35 | 35 |
내부 밀링 스핀드 속도 | rpm | - | 10000/15000 |
내부 밀링 휠 크기 | mm | - | 최대: 50x25x13, 최소: 17x20x6 |
각 회전당 수동바퀴의 식탁 공급 | mm | 6 | 6 |
테이블 회전 각도 (CW) | ° | 3° | 3° |
테이블 회전각 (CCW) | ° | 9° /8° | 9° /8° |
테이블의 길쭉한 공급 속도 | m/min | 0.1-4 | 0.1-4 |
꼬리 깃털 | - | MT4 | MT4 |
꼬리줄기 깃 여행 | mm | 30 | 30 |
외부 밀링 모터 전력 | kw | 5.5 | 4 |
내부 밀링 모터 전력 | kw | - | 1.1 |
작업 헤드 모터 파워 | kw | 1.1 | 1.1 |
총중량 | 1kg | 3000/3100 | 3000/3200 |
포장 크기 (LxWxH) | cm | 235/275x203x205 | 235/275x203x205 |
부속품
·다리판 측정 · 열린 안정적인 휴식 · 휠 플랜지 · 바퀴 추출기 · 평형 선반 · 밀링 휠 · 냉각 액체 탱크 · 탄화탄소 트리핑 센터 · 운전 개 휠 드레서 (다이아몬드 펜 없이) · 작업등 · 평준화 윙 · 내부 밀링 부착기 (UG) · 3턱 턱 (UG) · 확장 샤프트 (UG) · 내부 밀링 휠 (UG) · 전체 도구 세트 · 운영 설명서 (영어판) | · 균형 스탠드 · 반지름 휠 드레서 · 안정적 인 휴식 · 디지털 판독 · 종이 필터 · 자기 분리기 · 중앙 밀링 부착 · 끝 바퀴 드레서 |
상세한 사진

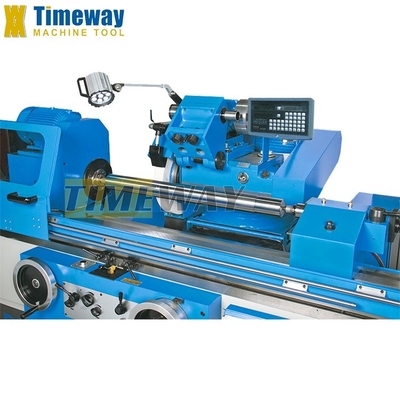

회전 부품의 외부 썰기
내장 밀링 장치와 함께 제공됩니다.
휠 헤드 스핀드는 비메탈 껍질 베어링에 의해 지원되며, 이는 스핀드가 높은 경직성과 안정성을 가지고 있으며 무거운 우수한 마무리 표면을 보장합니다.
밀링 헤드는 내부에서 외부 밀링으로 변경하기 위해 180 ° 회전 할 수 있습니다.

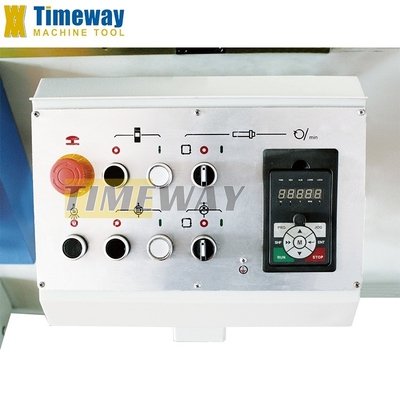

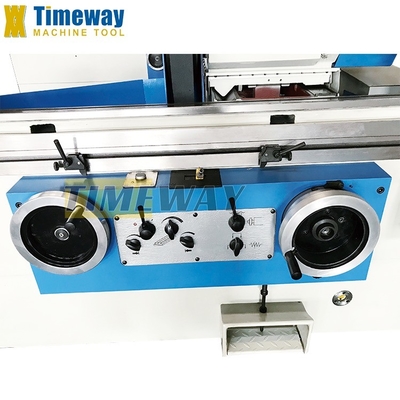

중앙 운영자 패널과 합리적으로 분산 된 행동
손잡이는 매우 명확하고 사용자-
기계 앞쪽에서 친절합니다.
손잡이는 매우 명확하고 사용자-
기계 앞쪽에서 친절합니다.
