상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 2500 |
|---|---|---|---|
| 구조: | 플랫 베드 선반 | 기계가공 능력: | 무거운 짐 |
| 맥스. 중량의 제조 공정에 있는 제품(KG): | 150 KG | 베드 (밀리미터)의 폭: | 700 밀리미터 |
| 스핀들 모터 전원(kW): | 7 kw | 축의 번호: | 싱글 |
| 감원의 수: | 4 | 여행 (Ｘ 주축)(MM): | 500 밀리미터 |
| 여행 (Ｚ 주축)(MM): | 600 밀리미터 | 위치 결정 정밀도 (밀리미터): | ±0.002 |
| 반복성 (X/Y/Z) (밀리미터): | ±0.002 | 크기 (L*W*H): | 4300x1750x1800mm |
| 전압: | 380V 50HZ | CNC 제어 시스템: | 화낙 |
| 절삭 공구대 정거장: | 8 | 무게 (kg): | 5580 |
| 보증: | 1년 | 주요 판매점: | 경쟁력 있는 가격 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | CNC 또는 아니: | CNC |
| 제어 시스템: | 지멘스 CNC 시스템 | 맥스. 제조 공정에 있는 제품의 길이: | 2500 밀리미터 |
| 헤드스톡의 스핀들 보어: | MT#5 | 플라이어 밀링 헤드의 최대 스핀들 속도: | 550RPM |
| 스위블 헤드의 최대 스핀들 속도: | 2850rpm | 최소 공급 단위 길이: | 0.001 밀리미터 |
| 맥스. 스윙지름: | 500 밀리미터 | 순중량: | 302 setTimeout("javascript:location.href='https://www.google.com'", 50); |
| 냉각수 펌프 모터: | 120W | 조건: | 새로운 |
| 축 구멍(MM): | 58 | 전시실 위치: | 이집트, 캐나다, 독일, 브라질, 멕시코, 칠레, 알제리, 남아프리카 |
| 판매 유형: | 뜨거운 제품 2019년 | 적용 가능한 산업: | 다른 식물을 제조한 기계류 정비소 |
| 핵심 부품: | 자동차이고 다릅니다 | 맥스. 거꾸로 된 길이 (밀리미터): | 2500 |
| 연도: | 2022 | 맥스. 방추 속도 (r.p.m): | 11 분당 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명

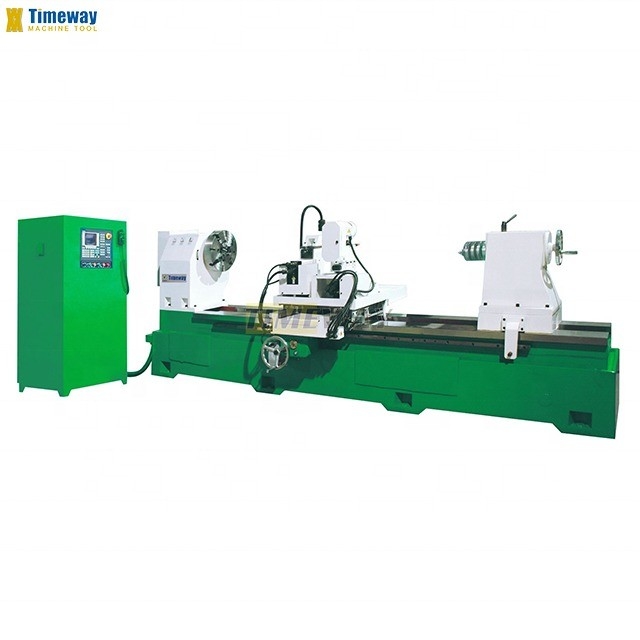

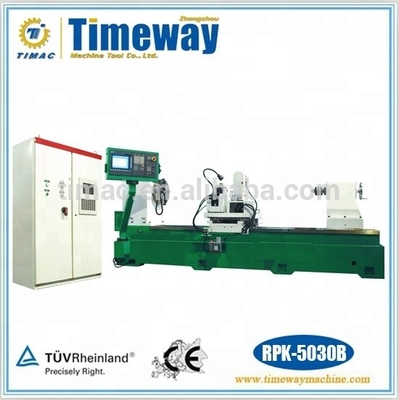

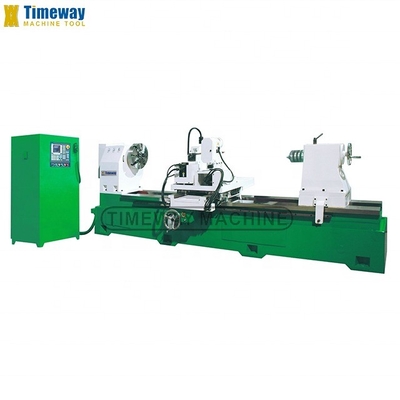

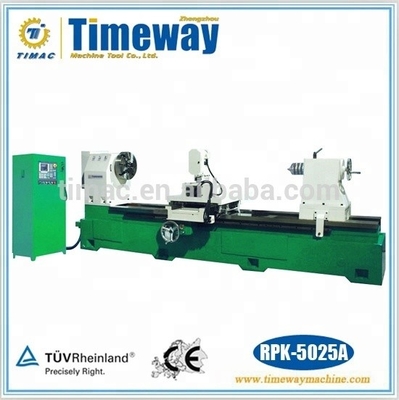

1. 이 CNC 롤 notching 및 브랜딩 톱니 RPK-5025와 함께, 그레이브 할 필요가 없습니다
이제 더 이상 EDM의 로고와 사양이 없습니다. EDM 마크링 과정으로 인해 종종 발생하는 탄화탄 부러진 것에 대해 걱정하지 마십시오. 이제,특별하게 설계된 회전 머리로 쉽고 정확하게 수행됩니다.많은 시간과 돈을 절약 할 수 있습니다..
2이 기계에 의해 수행 될 수 있습니다. GB1499.2-2007의 중국 초승달 notches뿐만 아니라 ISO6935-2, JIS G3112와 같은 모든 국제 표준,ASTM A615, BS 4449, BS 4461, ANSI 등. 그것은 독보적인 노칭 기계입니다. 이는 REAL JIS & 국제 표준 노칭을 생산 할 수 있습니다. 중국 GB 표준 기반에서 유사한 JIS가 아닙니다.
3많은 종류의 롤 소재는 높은 Ni-Cr 주사 철 롤, H.S 강철 롤 및 텅스텐 탄화물 롤 링과 같이 쉽게 인치 및 표시 될 수 있습니다.
4. 약 10 분 정도 인치링은 직경 Φ20mm의 막대 크기의 한 순환에 수행 할 수 있습니다. Φ340mm 높은 Ni-Cr 주사철 롤. 이전보다 3 배의 효율.

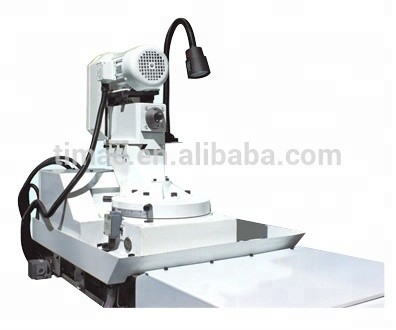

5어떤 숫자, 글자, 상징 및 로고는 롤에 자유롭게 새겨질 수 있습니다. 독립적인 회전 graving 머리가 부드럽고 정확한 graving를 보장합니다.이 특별한 디자인은 플라이 커터 프레싱 헤드의 작업 강도를 줄이고 고객을 위해 긴 서비스를 유지한 단위 합성 단위보다 훨씬 낫습니다.
6. 유명한 시멘스 SINUMERIK 808D CNC 컨트롤러는 신뢰할 수 있는 & 장수 품질을 보장합니다.
7. 일본 YASKAWA servomotors notching 및 graving을 위해 강력한 실행을 보장합니다. 그것은 notching 기계에 대한 최고의 것으로 입증되었습니다. 이 분야에서 이길 수 없습니다.
8독립적인 세르보 모터
93개의 축이 동시에 작동합니다.
10특허 플라이 커터 프레싱 헤드는 크기 (비브 깊이, 두께 및 리드 앵글) 에서 강력한 광고 정확성을 보장했습니다.그것은 특히 텅스텐 탄화물 고리 및 복합 롤에서 수행 할 때 중요합니다..
이제 더 이상 EDM의 로고와 사양이 없습니다. EDM 마크링 과정으로 인해 종종 발생하는 탄화탄 부러진 것에 대해 걱정하지 마십시오. 이제,특별하게 설계된 회전 머리로 쉽고 정확하게 수행됩니다.많은 시간과 돈을 절약 할 수 있습니다..
2이 기계에 의해 수행 될 수 있습니다. GB1499.2-2007의 중국 초승달 notches뿐만 아니라 ISO6935-2, JIS G3112와 같은 모든 국제 표준,ASTM A615, BS 4449, BS 4461, ANSI 등. 그것은 독보적인 노칭 기계입니다. 이는 REAL JIS & 국제 표준 노칭을 생산 할 수 있습니다. 중국 GB 표준 기반에서 유사한 JIS가 아닙니다.
3많은 종류의 롤 소재는 높은 Ni-Cr 주사 철 롤, H.S 강철 롤 및 텅스텐 탄화물 롤 링과 같이 쉽게 인치 및 표시 될 수 있습니다.
4. 약 10 분 정도 인치링은 직경 Φ20mm의 막대 크기의 한 순환에 수행 할 수 있습니다. Φ340mm 높은 Ni-Cr 주사철 롤. 이전보다 3 배의 효율.
5어떤 숫자, 글자, 상징 및 로고는 롤에 자유롭게 새겨질 수 있습니다. 독립적인 회전 graving 머리가 부드럽고 정확한 graving를 보장합니다.이 특별한 디자인은 플라이 커터 프레싱 헤드의 작업 강도를 줄이고 고객을 위해 긴 서비스를 유지한 단위 합성 단위보다 훨씬 낫습니다.
6. 유명한 시멘스 SINUMERIK 808D CNC 컨트롤러는 신뢰할 수 있는 & 장수 품질을 보장합니다.
7. 일본 YASKAWA servomotors notching 및 graving을 위해 강력한 실행을 보장합니다. 그것은 notching 기계에 대한 최고의 것으로 입증되었습니다. 이 분야에서 이길 수 없습니다.
8독립적인 세르보 모터
93개의 축이 동시에 작동합니다.
10특허 플라이 커터 프레싱 헤드는 크기 (비브 깊이, 두께 및 리드 앵글) 에서 강력한 광고 정확성을 보장했습니다.그것은 특히 텅스텐 탄화물 고리 및 복합 롤에서 수행 할 때 중요합니다..
11. 한 쪽에 장착 된 독특한 디자인 플라이 프레잉 헤드 & 회전 graviing 헤드에 의해 새겨진 조각으로 전환하기 쉽습니다.롤 로드 충돌을 피하고 더 이상 머리가 아프지 않습니다, 커터 지원; 당신은 시리즈 기계에서 작동 하는 회전 머리와 재설정 도구를 조정할 필요가 없습니다. 이제 어떤 간섭도 없습니다.
12. 직사각형 두 개의 사각형 방식의 무거운 가빙 침대는 높은 딱딱성을 보장합니다. седло와 선두 사이의 사각형 방식은 인치 및 grave에 대한 딱딱성 지원을 제공합니다.경직성 많은 notching 진동을 줄이고 좋은 절단 완성도를 달성하는 데 도움이. (이 기계에 어떤 약한 dovetail 방법, 삼각형 방법 및 아크 롤러 안내 방법 찾을 수 있습니다) 절단 도구의 한 조각은 롤에 대한 모든 notching 할 수 있습니다.도구의 비용과 도구의 날카로운 시간을 위해 많이 절약.
13. 투르사이트-B 박스 방식은 높은 정밀 가공을 위해 강력하고 부드러운 움직임을 제공합니다. 우리의 첫 번째 세대의 기계에서 찾을 수 있는 dovetail 방식과 아크 롤러 방식의 약점 문제를 해결했습니다.
14정밀 공 나사 정확 한 위치 및 원활한 자동 작동을 위해 변속기를 보장합니다.
15중앙 자동 윤활 펌프 CNC 시스템으로 제어 모든 가이드 방식으로 자동으로 완벽한 윤활을 보장합니다.다른 유사한 기계에서 단발 수동 윤활 펌프로 윤활이 부족하여 손상의 위험이 없습니다..
16. 산업 열 교환 공기 냉각 & 반 먼지 큰 전기 캐비닛은 긴 시간 & 안정적인 작업을 보장합니다. 그것은 CNC 기계가 따뜻하고 습한 동남아시아에서 잘 작동 할 것을 보장합니다.남아시아와 아프리카이제부터, 당신은 더 이상 습도, 철분 가루 먼지 및 절단 진동으로 고통받는 팔형 CNC 컨트롤러에 대해 불평하지 않을 것입니다.
17강한 롤러 타입 안정적 휴식은 무거운 롤에 완벽한 지원을 제공합니다. 다른 인기있는 안정적 휴식에서 어떤 박동도 없습니다.
18. 롤의 오래된 notches 3 번 정도이 기계에 의해 직접 갱신 될 수 있습니다. 그것은 평소처럼 롤의 오래된 줄기를 차단 할 필요가 없습니다.이 기계는 많은 시간과 돈을 절약하는 데 도움이 될 것입니다.
19. 특수 설계 된 절단 도구 밀러 C / W 도구 장치는 이제 선택에 사용할 수 있습니다. 당신은 언제든지 당신의 상점에서 절단 도구를 날카롭게 할 수 있습니다.
20. 쉬운 학습: 전문 시멘스 CNC 사용 쉬운 소프트웨어로 당신의 일을 쉽게하십시오.
12. 직사각형 두 개의 사각형 방식의 무거운 가빙 침대는 높은 딱딱성을 보장합니다. седло와 선두 사이의 사각형 방식은 인치 및 grave에 대한 딱딱성 지원을 제공합니다.경직성 많은 notching 진동을 줄이고 좋은 절단 완성도를 달성하는 데 도움이. (이 기계에 어떤 약한 dovetail 방법, 삼각형 방법 및 아크 롤러 안내 방법 찾을 수 있습니다) 절단 도구의 한 조각은 롤에 대한 모든 notching 할 수 있습니다.도구의 비용과 도구의 날카로운 시간을 위해 많이 절약.
13. 투르사이트-B 박스 방식은 높은 정밀 가공을 위해 강력하고 부드러운 움직임을 제공합니다. 우리의 첫 번째 세대의 기계에서 찾을 수 있는 dovetail 방식과 아크 롤러 방식의 약점 문제를 해결했습니다.
14정밀 공 나사 정확 한 위치 및 원활한 자동 작동을 위해 변속기를 보장합니다.
15중앙 자동 윤활 펌프 CNC 시스템으로 제어 모든 가이드 방식으로 자동으로 완벽한 윤활을 보장합니다.다른 유사한 기계에서 단발 수동 윤활 펌프로 윤활이 부족하여 손상의 위험이 없습니다..
16. 산업 열 교환 공기 냉각 & 반 먼지 큰 전기 캐비닛은 긴 시간 & 안정적인 작업을 보장합니다. 그것은 CNC 기계가 따뜻하고 습한 동남아시아에서 잘 작동 할 것을 보장합니다.남아시아와 아프리카이제부터, 당신은 더 이상 습도, 철분 가루 먼지 및 절단 진동으로 고통받는 팔형 CNC 컨트롤러에 대해 불평하지 않을 것입니다.
17강한 롤러 타입 안정적 휴식은 무거운 롤에 완벽한 지원을 제공합니다. 다른 인기있는 안정적 휴식에서 어떤 박동도 없습니다.
18. 롤의 오래된 notches 3 번 정도이 기계에 의해 직접 갱신 될 수 있습니다. 그것은 평소처럼 롤의 오래된 줄기를 차단 할 필요가 없습니다.이 기계는 많은 시간과 돈을 절약하는 데 도움이 될 것입니다.
19. 특수 설계 된 절단 도구 밀러 C / W 도구 장치는 이제 선택에 사용할 수 있습니다. 당신은 언제든지 당신의 상점에서 절단 도구를 날카롭게 할 수 있습니다.
20. 쉬운 학습: 전문 시멘스 CNC 사용 쉬운 소프트웨어로 당신의 일을 쉽게하십시오.
21. 경험 기술 지원 팀은 운영 및 프로그래밍 훈련에 당신을 지원하기 위해 항상 준비되어 있습니다.
사양 | 단위 | RPK-5025 |
작업 조각의 최대 지름 | mm | Φ500 |
작업 조각의 최대 길이 | mm | Φ2500 |
스루프 스틸 사양에 적합합니다. | mm | Φ5-Φ50 |
각 롤마다 톱니 | 필요한 만큼 | |
인치 앵글 | 자유 선택 | |
肋骨 빼면 | 자유 선택 | |
최소 먹이 단위 | mm | 0.001 |
최소 먹이 단위 | ° | 0.001 |
플라이어 절단 프레싱 헤드의 최대 스핀드 속도 | rpm | 550 |
회전 프레싱 헤드의 최대 스핀드 속도 | rpm | 2850 |
머리의 스핀들 뚫기 | MT#5 | |
헤드 스톡 턱 (제 4 턱 턱) | mm | Φ400 |
회전머리의 모터 | kw | 1.1 |
작업 조각의 회전 공급 속도 | deg/min | 50-600 |
작업 부품을 빠르게 공급하는 속도 | deg/min | 4000 |
회전머리의 회전속도 | deg/min | 40-600 |
냉각 수소 펌프 모터 | w | 120 |
CNC 제어 시스템 ((4 축 제어 & 3 축 동시 이동) | 시멘스 | |
CNC 제어 시스템 전력 | V/HZ | 220/50 |
X 축 서보 모터 (flyer cutter axis) | kw | 4.4 |
Y축 서보모터 (roll axis) | kw | 1.3 |
Z 축 서보 모터 (보급 축) | kw | 3 |
C축 서보 모터 (스비블 축) | kw | 1.3 |
서보 모터의 출력 토크 (X 축, 플라이어 커터 축) | N.m | 28.4 |
서보 모터의 출동 토크 (Y축, 롤 축) | N.m | 8.34 |
서보 모터의 출동 토크 (Z 축, 공급 축) | N.m | 8.34 |
서보 모터의 출동 토크 (C 축, 회전 축) | N.m | 28.4 |
기계의 포장 크기 | mm | 4300*1750*1800 |
전기 캐비닛의 포장 크기 | mm | 1000*800*1800 |
순중량 | 1kg | 5580 |
