상세 정보 |
|||
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 6000 | 기계가공 능력: | 무거운 짐 |
---|---|---|---|
종류: | 수평 | 전압: | 고객 요청에 따라서 |
크기 (L*W*H): | 모델로서 | 무게 (kg): | 10000 KG |
보증: | 1년 | 주요 판매점: | 높은 정확도 |
판매 유형: | 뜨거운 제품 2019년 | 기계 시험 보고: | 제공 |
비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
CNC 또는 아니: | 일반 | 자동 등급: | 사용 설명서 |
판매 후 서비스 제공: | 해외에 있는 기계 서비스용 엔지니어 | 파이프 스레딩 라트: | 유전선반 |
맥스. 스윙지름: | 1000mm | 힘: | AC 18.5 (인버터) |
무게: | 작업물로서 | 조건: | 새로운 |
적용 가능한 산업: | 기계 수리점, 제조 공장, 건설 공사, 기타 | 전시실 위치: | 독일, 베트남, 페루, 태국, 칠레, 루마니아, 남아프리카, 말레이시아 |
핵심 부품: | 베어링, 기어, 모터, 기어박스, 기타, 엔진 | 맥스. 거꾸로 된 길이 (밀리미터): | 5800 밀리미터 |
축 구멍(MM): | 280 | 항구: | 천진 또는 칭다오 항구 |
제품 설명

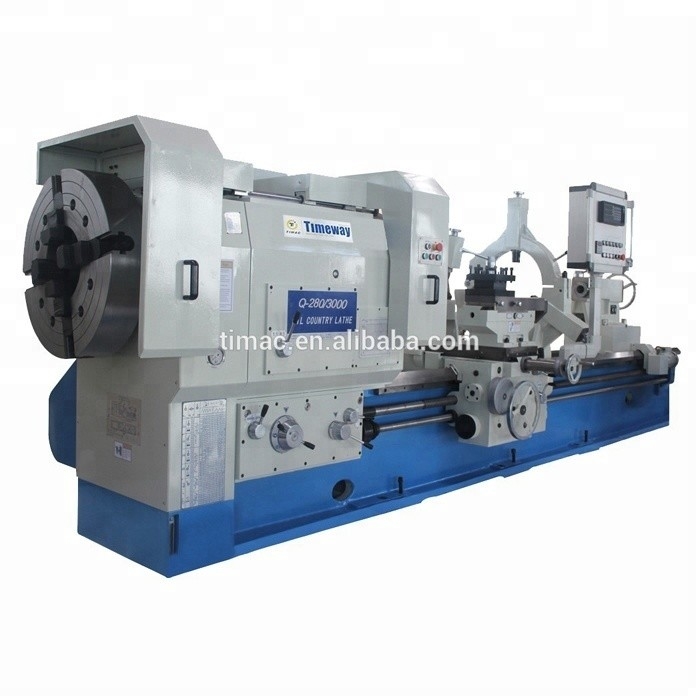

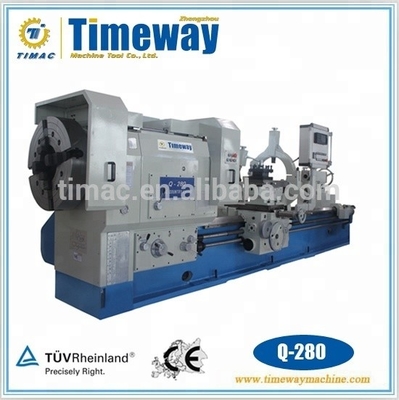

통상적인 파이프 힌팅 턴 (Q-280)
적용:
14 " (360mm) 홀 스핀들 / 전통적인 파이프 스레딩 라트
"우리는 타임웨이 머신"6",8",10",14",18"홀 스핀드 석유 및 가스 산업에서 사용되는 모든 크기의 스핀드를 수행하도록 설계된 전통적인 석유 토너스;중앙 높이385mm 500mm 550mm 650mm;중심부 사이의 거리는1500mm최대91000mm;3턱 자중심 턱 또는 기어박스의 양쪽에 4턱 독립 턱모든 기계는 CE 규격에 부합합니다.
파라미터:
사양 | 단위 | Q-280 | Q-360 | Q-460 |
스핀들 구멍의 지름 | mm | Φ 280 | Φ 360 | Φ 460 |
맥스, 침대 위로 돌라 | mm | Φ 1000 | Φ 1000 | Φ 1200 |
크로스 슬라이드 | mm | Φ 720 | Φ 640 | Φ 800 |
두 중심 사이의 최대 거리 | mm | 1500/2000/3000/4000/5000/6000 | ||
최대 회전 길이 | mm | 1300/1800/2800/3800/4800/5800 | ||
침대 너비 | mm | 600 | 755 | 970 |
두 개의 센터 사이의 최대 부하 용량 | 톤 | 4 | 6 | 6 |
스핀드 속도 범위 | rp.m | 4~435 | 6.3~315 (18 세트) | 3.15~315 (2단계) |
턱 지름 | mm | 4-턱 (Φ 720) | 4-턱 (Φ 800) | 4-턱 (Φ 1000) |
길쭉한 공급 범위 | mm/r | 64종류, 0.18-9.6 | 97 종류, 0.064-12 | 97 종류, 0.064-12 |
크로스 피드 범위 | mm/r | 64종류, 0.04-4.8 | 97 종류, 0.032-6 | 97 종류, 0.032-6 |
메트릭 실의 번호와 범위 | mm | 56종, 1~120종 | 56종, 1~120종 | 56종, 1~120종 |
인치 가닥의 번호 및 범위 | T.P.I | 56가지 종류, 30~1/4 | 56 종류, 30~11/8 | 56 종류, 30~9/8 |
모듈 스레드의 번호와 범위 | mm | 56 종류, 0.5-60 | 56 종류, 0.5-60 | 56 종류, 0.5-60 |
피치 스레드의 번호와 범위 | D.P. | 46 종류, 0.5-60 | 56 종류, 0.5-60 | 46 종류, 0.5-60 |
툴 포스트 스테이션 | - | 수직 4역 | 수직 4역 | 수직 4역 |
도구 스탠크의 섹션 | mm | 32×32 | 45×45 | 45×45 |
도구 기둥 굴곡 각도 | ° | ±90° | ||
최상위 슬라이드 이동 | mm | 200 | 300 | 300 |
크로스 슬라이드의 최대 이동 | mm | 600 | 520 | 620 |
꼬리 턱 수면 지름 | mm | Φ 120 | Φ 160 | Φ 160 |
꼬리줄 수갑 | - | 모스 노6 | 메트릭 번호80 | 메트릭 번호80 |
꼬리잡이 장갑 여행 | mm | 250 | 300 | 300 |
주전자 전력 | kw | A.C. 185(이버터) | A.C. 22 | A.C. 37(이버터) |
빠른 엔진 전력 | kw | 1.1 | 1.5 | 1.5 |
냉각물 펌프 | kw | 0.15 | 0.15 | 0.15 |
Q-360 시리즈 사진:
Q-460시리즈 사진:
