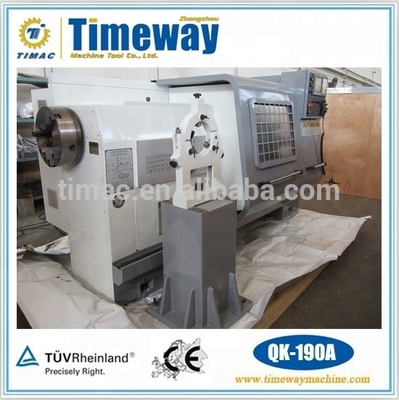

QK-190A CNC 오일 나라 라트 Heavy Duty 가공 용량 및 1500kg 작업 조각 무게

QK-190A CNC 오일 나라 라트 Heavy Duty 가공 용량 및 1500kg 작업 조각 무게

제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC
인증: ISO, CE
모델 번호: QK-190A

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $40,000.00/sets 1-2 sets
포장 세부 사항: 나무상자(훈증가능)
공급 능력: 200개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

종류: 수평 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 3000 밀리미터
구조: 비스듬한 베드 선반 기계가공 능력: 무거운 짐
맥스. 중량의 제조 공정에 있는 제품(KG): 1500 베드 (밀리미터)의 폭: 550 밀리미터
스핀들 모터 전원(kW): 11 축의 번호: 트윈
감원의 수: 3 여행 (X 주축)(MM): 630 밀리미터
여행 (Z 주축)(MM): 300 밀리미터 위치 결정 정밀도 (밀리미터): 0.02 밀리미터
반복성 (X/Y/Z) (밀리미터): 0.01 크기 (L*W*H): 3677x1800x1850mm
전압: 고객의 요구로서 CNC 제어 시스템: 화낙
절삭 공구대 정거장: 12 무게 (kg): 3000
보증: 1년 주요 판매점: 자동
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 CNC 또는 아니: CNC
기계 종류: CNC 오일 컨트리 선반 파이프의 최대 직경: 190 밀리미터
베드 폭: 550 밀리미터 Max. 최대. Weight of Workpiece 공작물의 무게: 1500 킬로그램
주축 구경: 200MM 방추 속도: 90-450rpm(8단계)
제어 시스템: FANUC 또는 SIEMENS CNC 시스템 맥스. 스윙지름 (밀리미터): 770
조건: 새로운 적용 가능한 산업: 기계 수리점, 제조 공장, 식품 및 음료 공장, 건설 작업, 에너지 및 광산
전시실 위치: 미국, 이탈리아, 독일, 브라질, 인도네시아, 인도, UAE, 남아프리카, 우즈베키스탄, 호주 판매 유형: 일반 제품
핵심 부품: 베어링, 모터, 펌프, 기어 맥스. 거꾸로 된 길이 (밀리미터): 2850
연도: 2022 맥스. 방추 속도 (r.p.m): 450 r.p.m
축 구멍(MM): 200 항구: 중국항.

제품 설명

CNC 오일 컨트리 라트

QK-120A QK-190A QK-260A QK-350A QK-460A

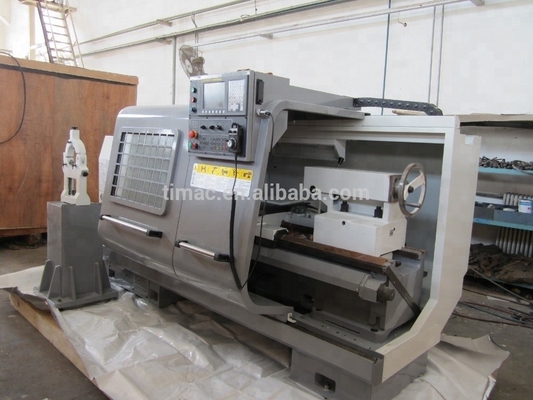

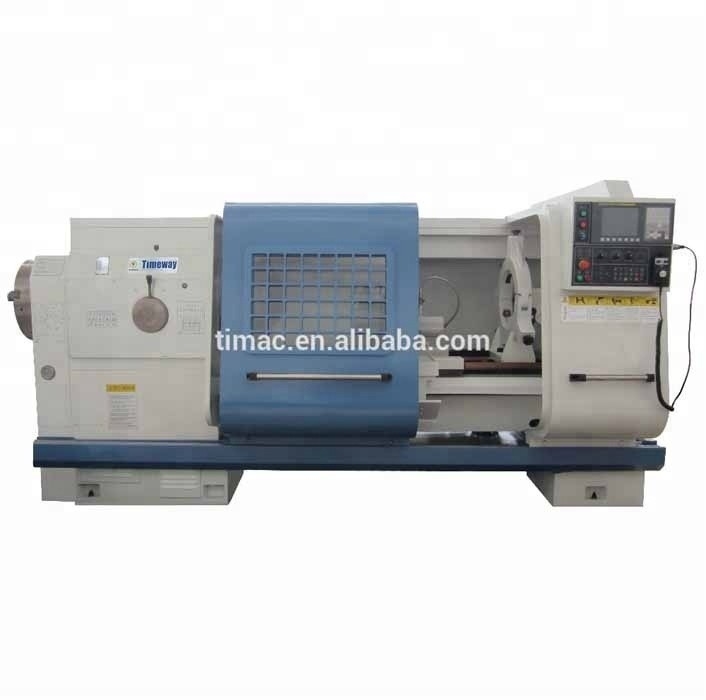

주요 전망



QK-190A CNC 오일 나라 라트 Heavy Duty 가공 용량 및 1500kg 작업 조각 무게 0

제품 설명



특징:

  • 이 기계는 석유 산업의 까다로운 애플리케이션에서 사용하도록 설계되었으며 수십 년의 경험을 통합합니다.
  • 콩형 롤러 베어린에 달리는 미안 스핀델과 함께 거대한 헤드 스톡, 그리고 두 개의 톱니 턱 마운트.
  • 넓은 기계 베드에는 크고 단단한 토지 가이드웨이와 높은 딱딱함이 있습니다.
  • 높은 토크 드라이브와 모든 축에 미리 충전 된 볼 스크루.
  • 자동 4단기 기어, 무한변화 속도 범위
  • 가열 및 가드 기어 효율적인 전력 전송.
  • 자동 도구 변경 기능이 있는 4역용 중용 도구 장착기
  • 고성능 냉각액 시스템과 중앙 윤활기 단위를 포함합니다.
  • 수상 경력이 높은 신뢰성 및 수년간의 경험을 가진 제어 기술 - FANUC 또는 SIEMENS CNC 시스템.
  • 수동 조작을 위한 제어판에 있는 전자 핸들 휠은 새 작업 부품과 도구를 쉽고 빠르게 설치할 수 있도록 합니다.

기술 파라미터:

사양 단위 QK-120A QK-190A QK-260A QK-350A QK-460A
침대 위로 흔들고 mm 770 1000 1100 1250
바퀴를 돌리세요 mm 480 630 730 900
파이프의 외부 지름 (수동 턱) mm 120 190 70~260 114-340 300~460
파이프의 외부 지름 (수압 턱) mm --- --- --- 127~340 ---
파이프의 외부 지름 (공압 턱) mm --- --- --- --- ---
작업 조각의 최대 길이 mm 750/1000/1500/2000/3000 1500/3000/5000 3000
최대 회전 길이는 mm 600/800/1350/1850/2850 1300/2800/4800 2800
가이드웨이의 팽창 mm 550 755 1100
스핀드 코   C11 A2-15 A2-28
스핀드 속도 단계 (세 단계 비동기 모터)

수동 3단계

자동 6단계 16속

수동 2단계

자동 4단계 8속

--- --- ---
스핀드 속도 단계 (변수 주파수 모터)   --- --- 자동 4단 기어 단계, 단계없는 속도 변경
스핀들 속도의 범위 ((3단계 비동기 모터)   25-800 90-450 --- --- ---
스핀드 속도 범위 (변수 주파수 모터)   --- --- 6-400 5-320 5-200
주 모터 전력 ((3단계 비동기 모터) kw 11 --- --- ---
주 엔진 전력 (변수 주파수 모터)       18.5 28/38
스핀들 뚫기 mm 130 200 275 355 465
차크 타입 (수동 차크)   수동 3 턱 380 수동 3 턱 500 수동 4 턱 630 수동 4 턱 800 수동 4 턱 630
Chuck 타입 (하이드라울릭 Chuck)   --- --- --- 3 턱 760 ---
파이프의 외부 지름 (공압 턱)   --- --- --- --- ---
침대에서 중앙 높이 mm 385 500 550 650
X/Z축의 최소 공급량 증가 mm 00.001/0.001
X/Z축의 빠른 속도는 mm/min 3000/6000
x축의 최대 이동 mm 390 630 800
도구 기둥 작업 위치   수직 4 위치240 수직 4-정치300
인덱싱 시간 s 2.5 4
반복성 인덱싱 mm 0.008 0.01
도구 스탠크의 섹션 mm 32 40
꼬리 깃의 지름 mm 100 160
꼬리 깃털의 이동 mm 250 300
꼬리 잎의 톱니 구멍   모스 5 모스 6
작업 조각의 정확성   IT6-IT7
표면 거칠성 μm 라16



표준 구성:

  • FANUC CNC 시스템
  • 수직 4역 전기 도구 기둥
  • 전기 톱스톡
  • 수동 4턱 턱 턱
  • 중앙 윤활시스템
  • 작동등
  • 냉각수 시스템
  • 반 닫힌 커버
  • 에어컨을 갖춘 전기 객실
  • 도구 상자 및 도구
  • 프로그래밍 설명서
  • 운영자 설명서

선택적 구성:

  • 시멘스/파고르 CNC 시스템
  • 수압 턱
  • 수압 또는 수동 톱스톡
  • 6 및 8 역 도구 기둥
  • 수압 또는 기압 3턱 턱
  • 라이브 센터
  • 특수 액세서리
  • 뒷지원

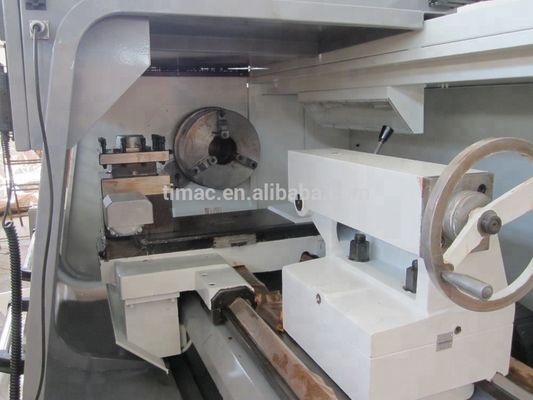

세부 이미지



QK-190A CNC 오일 나라 라트 Heavy Duty 가공 용량 및 1500kg 작업 조각 무게 1 QK-190A CNC 오일 나라 라트 Heavy Duty 가공 용량 및 1500kg 작업 조각 무게 2

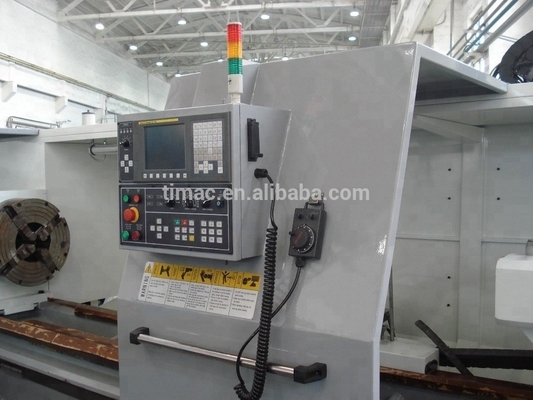

• 파이프의 톱니 가닥 • FANUC CNC 시스템

QK-190A CNC 오일 나라 라트 Heavy Duty 가공 용량 및 1500kg 작업 조각 무게 3       QK-190A CNC 오일 나라 라트 Heavy Duty 가공 용량 및 1500kg 작업 조각 무게 4

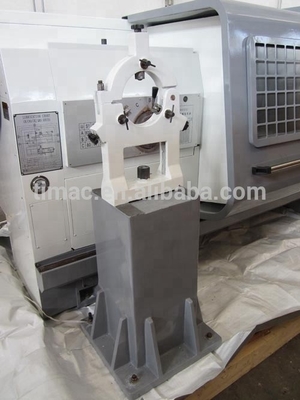

• 무거운 용량의 뒷지구 • 가벼운 유형의 뒷지구
