상세 정보 |
|||
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 3000 밀리미터 | 가늘고 긴 속도(r.p.m)의 범위: | 20 - 460 분당 |
---|---|---|---|
기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 550 |
종류: | 수평 | 스핀들 모터 전원(kW): | 22 |
전압: | 380V 50HZ | 크기 (L*W*H): | 5000x2100x1630mm |
무게 (kg): | 11500 킬로그램 | 보증: | 1년, 1년 |
주요 판매점: | 높은 정확도 | 판매 유형: | 일반 제품 |
기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
핵심 부품에 대한 보증: | 1년 | CNC 또는 아니: | 일반 |
기계 종류: | 대구경 파이프 스레딩 선반 | 최대 작업물 직경: | 320 밀리미터 |
주축 구경: | 330 밀리미터 | 베드 폭: | 755mm |
방추 속도: | 7.5-280mm(12단계) | 베드의 폭: | 755mm |
맥스. 스윙지름: | 1000mm | 맥스. 스윙지름 (밀리미터): | 130 |
조건: | 새로운 | 축 구멍(MM): | 130 |
적용 가능한 산업: | 제조 공장 | 전시실 위치: | 이탈리아, 독일, 베트남, 루마니아, 호주 |
핵심 부품: | 태도, 기어, 모터, 기어박스, 다르, PLC | 맥스. 거꾸로 된 길이 (밀리미터): | 3000 밀리미터 |
항구: | 중국 항구 |

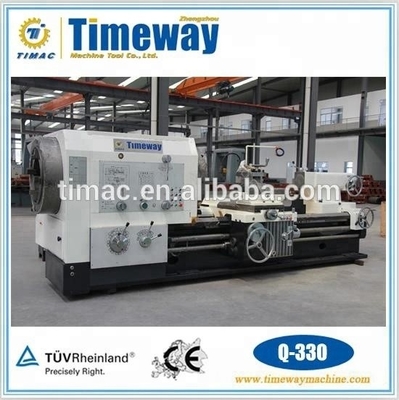

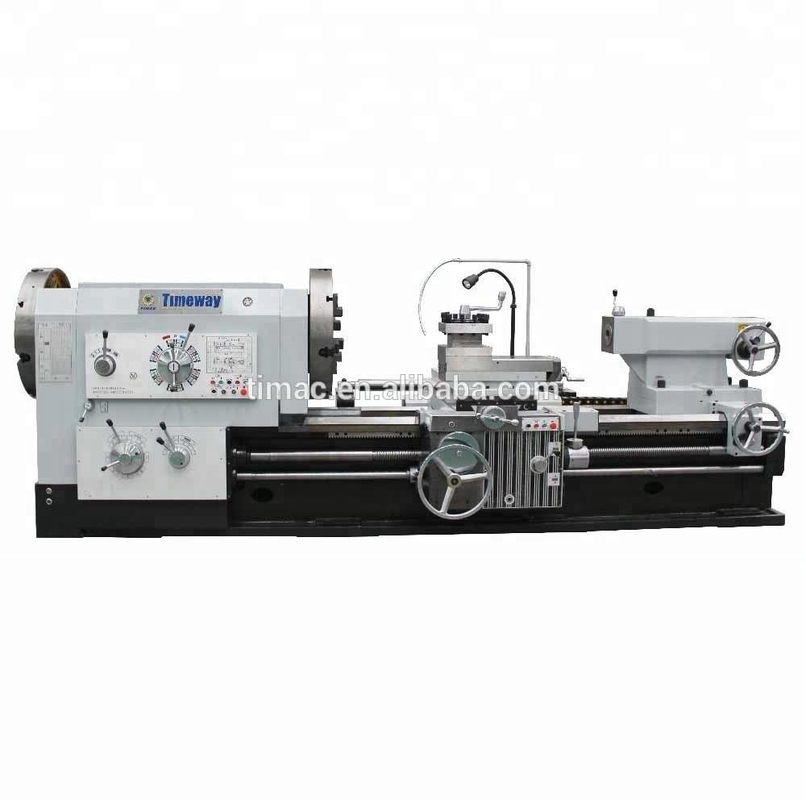

제품 설명

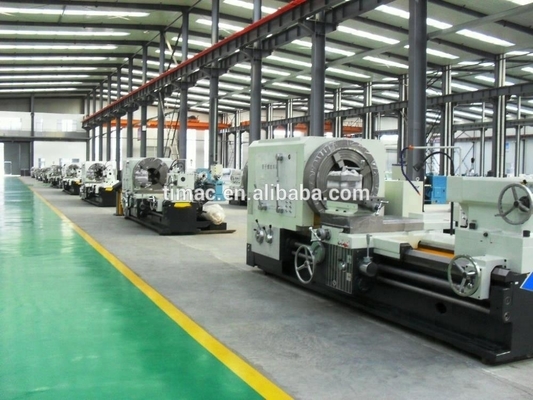

석유 국가 중용 수동 톱니
적용:
시리즈 톱니바퀴는 일반적인 톱니바퀴의 모든 기능과 성능을 포함하고 있으며, 내부 및 외부 (조각) 가닥을 회전하는 데 사용됩니다.그래서 파이프 스레딩 턴은 특수 용도 턴의 종류가 될 수 있습니다.
작업 조각의 다른 지름에 따라 고객은 다른 기계 도구를 선택할 수 있습니다.우리는 다음과 같이 제공 할 수 있습니다:
Q-130 (130mm), Q-200 (200mm),
Q-225 (225mm), Q-240 (240mm),
Q-280 (280mm), Q-330 (330mm),
Q-390 (390mm), Q-440 (440mm),
Q-520 (520mm)
특징:
- 오일 랜더 턴은 파이프 스레드를 내부와 외부로 회전하는 데 사용됩니다.
- 그들은 일반적인 기계 도구로 축 또는 디스크의 외부 원, 구멍 및 끝 표면을 만드는 데 사용할 수 있습니다.
- 정밀 스핀델을 가진 거대한 헤드 스톡, 양쪽에 2 개의 톱니 턱 장착 장치
- 작업 스핀드의 높은 토크는 큰 지름의 부품을 가동 할 때 높은 칩 제거 속도를 보장합니다.
- 고품질 철근으로 만든 무거운 기계 침대는 단단하고 땅 가이드와 함께.
- 피드와 스레드 선의 중앙, 실용적인 제어
- 넓은 스펙트럼의 인치와 메트릭 스레드.
- 기어들은 단단하고 닦아집니다.
- 중용 4역 도구 장착기
- 냉각기 시스템이 포함되어 있습니다.
기술 파라미터:
Q-130 Q-200 Q-225 Q-240
사양 | 단위 | Q-130 | Q-200 | Q-225 | Q-240 | |
용량 | 침대 위로 흔들고 | mm | Φ630/Φ800 | Φ630/Φ800 | Φ630/Φ800 | Φ800 |
크로스 슬라이드 | mm | Φ340/Φ540 | Φ340/Φ540 | Φ340/Φ540 | Φ480 | |
중앙 사이의 거리는 | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
파이프 스레딩 범위 | mm | Φ30-126 | Φ50-193 | Φ50-220 | Φ60-230 | |
침대 너비 | mm | 550 | 550 | 550 | 705 | |
X축 이동 | mm | 320 | 320 | 320 | 320 | |
Z축 이동 | mm | 1310/2810 | 1310/2810 | 1310/2810 | 1310/2810 | |
최대 부하량 | 1kg | 3000 | 3000 | 3000 | 3000 | |
스핀들 | 스핀들 뚫기 | mm | Φ130 | Φ200 | Φ225 | Φ240 |
스핀드 속도 단계 | 단계 | FWD.18/REV9 | FWD.12/REV6 | FWD.12/REV6 | 12 | |
스핀드 속도 | rpm | 12-642/19-800 | 24-300/38-384 | 24-300/38-384 | 20-460 | |
턱 크기 | mm | Φ400 | Φ520 | Φ520 | Φ630 | |
차크 타입 | - | 3턱 수동 | 4턱 수동 | 4턱 수동 | 전기 4턱 | |
타워 | 타워 타입 | - | 수동 4 스테이션 | 수동 4 스테이션 | 수동 4 스테이션 | 수동 4 스테이션 |
도구 턱 크기 | mm | 32x32 | 32x32 | 32x32 | 32x32 | |
타워 이동 | mm | 200 | 200 | 200 | 200 | |
먹이 | X축 피드 종류/범위 | mm/r | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 |
X축 급식 | mm/min | 2300 | 2300 | 2300 | 2300 | |
Z축 피드 종류/범위 | mm/r | 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033 | 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033 | 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033 | 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033 | |
Z축 빠른 공급 | mm/min | 4000 | 4000 | 4000 | 4000 | |
스라인 절단 | 메트릭 스레드 및 범위 | mm | 52/1-224 | 24/1-14 | 24/1-14 | 1-15 |
인치 가닥 및 범위 | T.P.I | 40/2-28 | 40/2-28 | 40/2-28 | 1-14 | |
모듈 스레드 및 범위 | mm | - | - | - | 0.5-75 | |
DP 가닥 및 범위에 대한 번호 | D.P. | - | - | - | 2-28 | |
Tailstock | 꼬리줄기 깃 지름 | mm | Φ100 | Φ100 | Φ100 | Φ100 |
꼬리 깃털 | - | MT5# | MT5# | MT5# | MT5# | |
꼬리줄기 깃 여행 | mm | 250 | 250 | 250 | 250 | |
힘 | 주전자 전력 | kw | 7.5 | 7.5 | 7.5 | 18.5 |
빠른 모터 전력 | kw | 0.3 | 0.3 | 0.3 | 1.1 | |
냉각 액체의 모터 파워 | kw | 0.125 | 0.125 | 0.125 | 0.125 | |
다른 것 | 기계의 차원 | mm | 3657/5157 x1360x1480 | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 |
기계 무게 | 1kg | 3800/4600 | 4200/5050 | 4300/5150 | 8500/9500 |
Q-280 Q-330 Q-390 Q-440 Q-520
사양 | 단위 | Q-280 | Q-330 | Q-390 | Q-440 | Q-520 | |
용량 | 침대 위로 흔들고 | mm | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1250 |
크로스 슬라이드 | mm | Φ610 | Φ610 | Φ610 | Φ610 | Φ810 | |
중앙 사이의 거리는 | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
파이프 스레딩 범위 | mm | Φ130-270 | Φ190-320 | Φ190-380 | Φ270-430 | Φ350-510 | |
침대 너비 | mm | 755 | 755 | 755 | 755 | 755 | |
X축 이동 | mm | 520 | 520 | 520 | 520 | 520 | |
Z축 이동 | mm | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | |
최대 부하량 | 1kg | 5000 | 5000 | 5000 | 5000 | 5000 | |
스핀들 | 스핀들 뚫기 | mm | Φ280 | Φ330 | Φ390 | Φ440 | Φ520 |
스핀드 속도 단계 | 단계 | 12 | 9 | 9 | 9 | 9 | |
스핀드 속도 | rpm | 16~380 | 7.5-280 | 6-205 | 4.9-180 | 4.9-180 | |
턱 크기 | mm | Φ800 | Φ780 | Φ850 | Φ1000 | Φ1000 | |
차크 타입 | - | 4턱 수동 | 전기 4턱 | 전기 4턱 | 전기 4턱 | 전기 4턱 | |
타워 | 타워 타입 | - | 수동 4 스테이션 | 수동 4 스테이션 | 수동 4 스테이션 | 수동 4 스테이션 | 수동 4 스테이션 |
도구 턱 크기 | mm | 40x40 | 40x40 | 40x40 | 40x40 | 40x40 | |
타워 이동 | mm | 300 | 300 | 300 | 300 | 300 | |
먹이 | X축 피드 종류/범위 | mm/r | 64/0.05-1215 | 22/0.02-0.45 | 32/0.095-1.44 | 22/0.02-0.45 | 32/0.095-1.44 |
X축 급식 | mm/min | 1870 | 1870 | 1870 | 1870 | 1870 | |
Z축 피드 종류/범위 | mm/r | 64/0.1-243 | 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033 | 32/0.095-1.4 | 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033 | 32/0.095-1.4 | |
Z축 빠른 공급 | mm/min | 3740 | 3740 | 3740 | 3740 | 3740 | |
스라인 절단 | 메트릭 스레드 및 범위 | mm | 30/1-30 | 23/1-15 | 23/1-15 | 23/1-15 | 23/1-15 |
인치 가닥 및 범위 | T.P.I | 27/1-28 | 22/2-28 | 22/2-28 | 22/2-28 | 22/2-28 | |
모듈 스레드 및 범위 | mm | - | - | - | - | - | |
DP 가닥 및 범위에 대한 번호 | D.P. | - | - | - | - | - | |
Tailstock | 꼬리줄기 깃 지름 | mm | Φ140 | Φ140 | Φ140 | Φ140 | Φ140 |
꼬리 깃털 | - | MT6# | MT6# | MT6# | MT6# | MT6# | |
꼬리줄기 깃 여행 | mm | 300 | 300 | 300 | 300 | 300 | |
힘 | 주전자 전력 | kw | 22 | 22 | 22 | 22 | 22 |
빠른 모터 전력 | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
냉각 액체의 모터 파워 | kw | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
다른 것 | 기계의 차원 | mm | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 | 5000/6500 x2100x1680 | 5000/6500 x2100x1680 | 5000/6500 x2100x1700 |
기계 무게 | 1kg | 10000/11500 | 11500/13000 | 12800/14300 | 13000/14500 | 15000/16500 |
표준 구성:
- 3/4 - 턱 턱, 2 세트
- 톱니 회전장치, 1세트
- 배 밖의 지지기, 1개
- 수동으로 움직이는 꼬리
- 턱 & 툴 포스트 경비원
- 냉각 액체 시스템, 하로겐 빛
- 유지보수 도구와 도구 상자
- 영문 사용 설명서

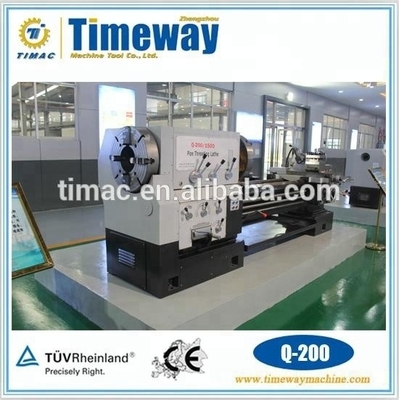

Q-130 & Q-200:

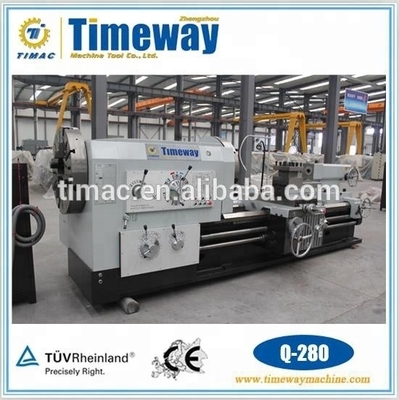

Q-280 & Q-330:

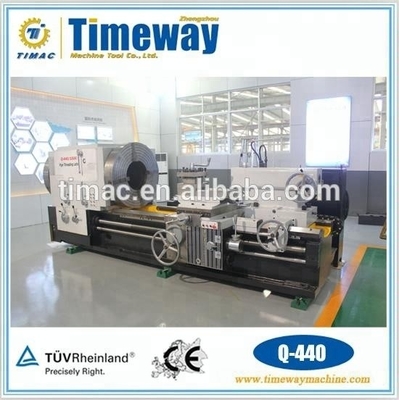

Q-440 & Q-520:
