제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC
모델 번호: Q-280 x3M

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $52,736.00/sets 1-2 sets
포장 세부 사항: 합판의 경우.
공급 능력: 200개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 3000 가늘고 긴 속도(r.p.m)의 범위: 16 - 380 분당
기계가공 능력: 무거운 짐 종류: 수평
스핀들 모터 전원(kW): 22 전압: 요구로서
크기 (L*W*H): 6500x2100x1600mm 무게 (kg): 11500 킬로그램
보증: 1년 주요 판매점: 에너지 절약
판매 유형: 새로운 제품 2020 기계 시험 보고: 제공
비디오 출입 검사: 제공 핵심 부품에 대한 보증: 1년
기계 종류: 엔진 파이프 나사 선반 가공 파이프 직경 범위: 130~270mm
주축 구경: 280 밀리미터 베드 폭: 755mm
Max. 최대. Weight of Workpiece 공작물의 무게: 5000 킬로그램 방추 속도: 16~380rpm(12단계)
척 사이즈: 800mm(4조 수동) 맥스. 스윙지름: 1000mm
무게: 11500 킬로그램 힘: 22 kw
조건: 새로운 적용 가능한 산업: 건축 자재 매장, 기계 수리 매장, 제조 공장, 레스토랑, 건설 공사, 에너지 및 광산
전시실 위치: 캐나다, 터키, 독일, 인도네시아, 멕시코, 러시아, 루마니아 핵심 부품: 베어링, 기어, 모터, 엔진
맥스. 거꾸로 된 길이 (밀리미터): 3000 밀리미터 축 구멍(MM): 280
연도: 2022 항구: 중국항.

제품 설명

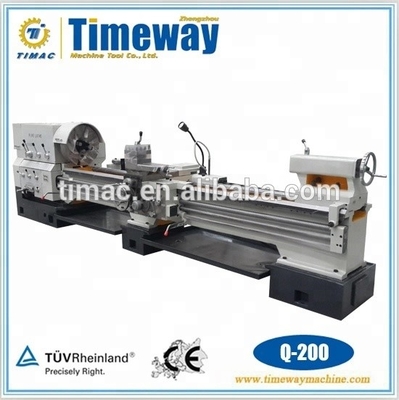

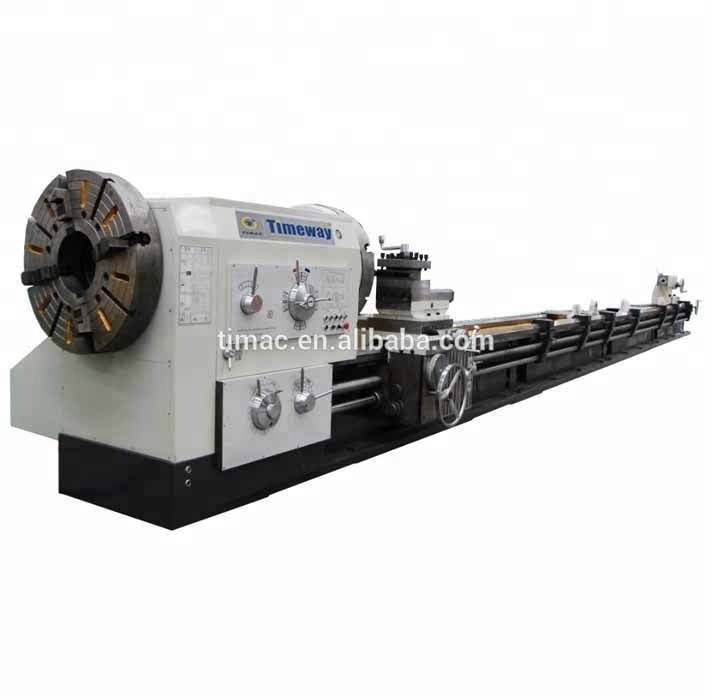

수동 수평 튜브 스레딩 라트

Q-200 Q-225 Q-240 Q-280 Q-330

주요 전망



16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 0

제품 설명



특징:

  • 오일 랜더 턴은 파이프 스레드를 내부와 외부로 회전하는 데 사용됩니다.
  • 그들은 일반적인 기계 도구로 축 또는 디스크의 외부 원, 구멍 및 끝 표면을 만드는 데 사용할 수 있습니다.
  • 정밀 스핀델을 가진 거대한 헤드 스톡, 양쪽에 2 개의 톱니 턱 장착 장치
  • 작업 스핀드의 높은 토크는 큰 지름의 부품을 가동 할 때 높은 칩 제거 속도를 보장합니다.
  • 고품질 철근으로 만든 무거운 기계 침대는 단단하고 땅 가이드와 함께.
  • 피드와 스레드 선의 중앙, 실용적인 제어
  • 넓은 스펙트럼의 인치와 메트릭 스레드.
  • 기어들은 단단하고 닦아집니다.
  • 중용 4역 도구 장착기
  • 냉각기 시스템이 포함되어 있습니다.

소재가 아닌 소재로 된 직물

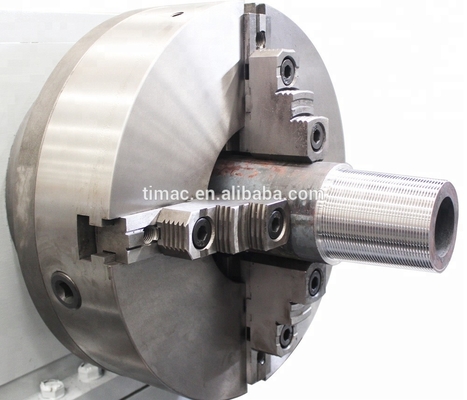

16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 1 16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 2 16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 3



기술 파라미터:

사양 단위 Q-200 Q-225 Q-240 Q-280 Q-330
용량 침대 위로 흔들고 mm Φ630/Φ800 Φ630/Φ800 Φ800 Φ1000 Φ1000
크로스 슬라이드 mm Φ340/Φ540 Φ340/Φ540 Φ480 Φ610 Φ610
중앙 사이의 거리는 mm 1500/3000 1500/3000 1500/3000 1500/3000 1500/3000
파이프 스레딩 범위 mm Φ50-193 Φ50-220 Φ60-230 Φ130-270 Φ190-320
침대 너비 mm 550 550 705 755 755
X축 이동 mm 320 320 320 520 520
Z축 이동 mm 1310/2810 1310/2810 1310/2810 1300/2800 1300/2800
최대 부하량 1kg 3000 3000 3000 5000 5000
스핀들 스핀들 뚫기 mm Φ200 Φ225 Φ240 Φ280 Φ330
스핀드 속도 단계 단계 FWD.12/REV6 FWD.12/REV6 12 12 9
스핀드 속도 rpm 24-300/38-384 24-300/38-384 20-460 16~380 7.5-280
턱 크기 mm Φ520 Φ520 Φ630 Φ800 Φ780
차크 타입 - 4턱 수동 4턱 수동 전기 4턱 4턱 수동 전기 4턱
타워 타워 타입 - 수동 4 스테이션 수동 4 스테이션 수동 4 스테이션 수동 4 스테이션 수동 4 스테이션
도구 턱 크기 mm 32x32 32x32 32x32 40x40 40x40
타워 이동 mm 200 200 200 300 300
먹이 X축 피드 종류/범위 mm/r 22/0.02-0.45 22/0.02-0.45 22/0.02-0.45 64/0.05-1215 22/0.02-0.45
X축 급식 mm/min 2300 2300 2300 1870 1870
Z축 피드 종류/범위 mm/r 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033 64/0.1-243 07/06/07/06/07/07/07/06/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/07/033
Z축 빠른 공급 mm/min 4000 4000 4000 3740 3740

스라인

절단

메트릭 스레드 및 범위 mm 24/1-14 24/1-14 1-15 30/1-30 23/1-15
인치 가닥 및 범위 T.P.I 40/2-28 40/2-28 1-14 27/1-28 22/2-28
모듈 스레드 및 범위 mm - - 0.5-75 - -
DP 가닥 및 범위에 대한 번호 D.P. - - 2-28 - -
Tailstock 꼬리줄기 깃 지름 mm Φ100 Φ100 Φ100 Φ140 Φ140
꼬리 깃털 - MT5# MT5# MT5# MT6# MT6#
꼬리줄기 깃 여행 mm 250 250 250 300 300
주전자 전력 kw 7.5 7.5 18.5 22 22
빠른 모터 전력 kw 0.3 0.3 1.1 1.5 1.5
냉각 액체의 모터 파워 kw 0.125 0.125 0.125 0.125 0.125
다른 것 기계의 차원 mm

3657/5157

x1360x1555

3657/5157

x1360x1555

4190/5690

x2000x1520

5000/6500

x2100x1600

5000/6500

x2100x1630

기계 무게 1kg 4200/5050 4300/5150 8500/9500 10000/11500 11500/13000



표준 구성:

  • 4 - 턱 독립 턱, 2 세트
  • 톱니 회전장치, 1세트
  • 배 밖의 지지기, 1개
  • 수동으로 움직이는 꼬리
  • 턱 & 툴 포스트 경비원
  • 냉각 액체 시스템, 하로겐 빛
  • 유지보수 도구와 도구 상자
  • 영문 사용 설명서
세부 이미지

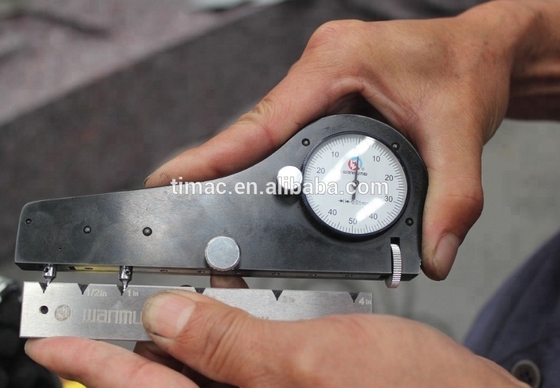

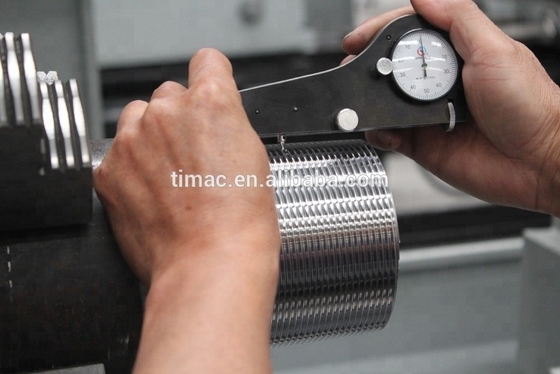

톱니 가닥 절단 및 테스트:

16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 4

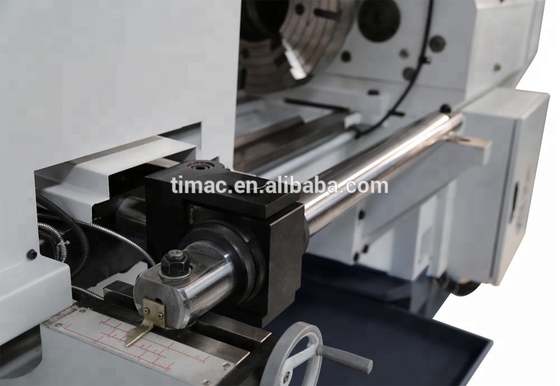

톱니 회전 장치:

16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 5

회사 정보

16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 6

인증서

16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 7

고객 방문

16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 8

전시회

16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 9

포장 및 운송

16-380rpm 스핀드 속도 수동 수평 파이프 스레딩 라트 10
