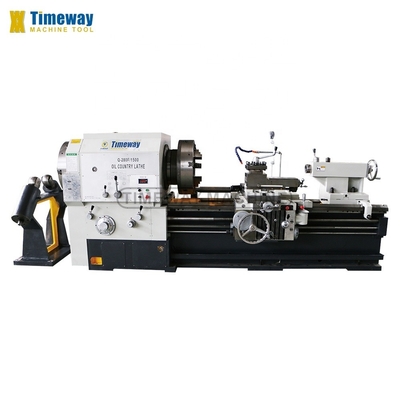

15kW 스핀드 모터 파워 오일 캔터리 튜브 라트

15kW 스핀드 모터 파워 오일 캔터리 튜브 라트

제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC, TIMEWAY
모델 번호: Q-280F/6000

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $60,000.00/sets 1-4 sets
포장 세부 사항: 나무상자(훈증가능)
공급 능력: 100개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 6000 가늘고 긴 속도(r.p.m)의 범위: 20 - 400 분당
기계가공 능력: 무거운 짐 베드 (밀리미터)의 폭: 600
종류: 수평 스핀들 모터 전원(kW): 15
전압: 380V, 50HZ/60HZ 크기 (L*W*H): 8600x1700x1600
무게 (kg): 12000 KG 보증: 1년
주요 판매점: 경쟁력 있는 가격 판매 유형: 일반 제품
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 기계 종류: 수평 파이프 나사산 선반
Z축 가이드웨이 스타일: 플랫-V형 레일 X축 가이드웨이 스타일: 도브테일 타입 레일
X/Z축 레일 처리: 경화 및 연삭 및 손으로 스크랩 가공 정확도: IT6
맥스. 베드 위에서 흔들리세요: 800mm 주축 구경: 280mmmm
방추 속도: 20-400rpm(4단 변속, 변속 무단) 챠크 직경: 4-죠 척, 630mm
부하 용량: 4000 킬로그램 조건: 새로운
적용 가능한 산업: 기계 수리점, 제조 공장, 식품 및 음료 공장, 건설 작업, 에너지 및 광산 전시실 위치: 이집트, 캐나다, 터키, 미국, 이탈리아, 프랑스, ​​필리핀, 브라질, 페루, 파키스탄, 인도, 멕시코, 러시아, 스페인, 칠레, 콜롬비아, 루마니아, 우즈베키스탄, 말레이시아,
핵심 부품: 태도, 펌프, 기어, 모터, 기어박스, PLC 축 구멍(MM): 280
맥스. 거꾸로 된 길이 (밀리미터): 5850mm (길이) 연도: 2021
항구: 중국 항구

제품 설명

15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 0
제품 설명
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 1

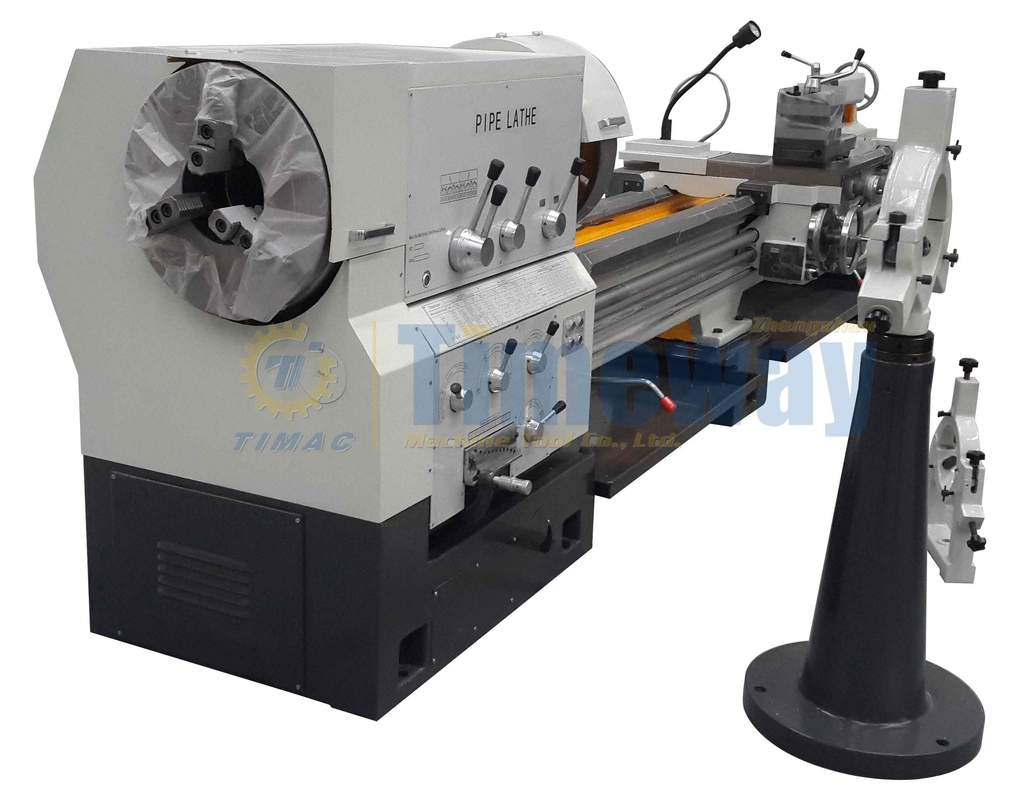

오일랜드 턴의 응용:
석유 국가 턴은 석유, 지질, 광산 및 화학 산업 및 농업 관개 및 배수에서 사용자의 특별한 요구 사항을 충족합니다.그것은 연합 관절의 다양한 직선 및 톱 파이프 스레드를 잘라낼 수 있습니다그러나, 펌프 파이프와 비교하여 더 경제적이고 효율적으로,그것은 다양한 메트릭을 절단하는 엔진 턴으로 사용될 수 있습니다., 와워트 및 모듈 스레드, 샤프트 및 디스크.
››› 톱니에는 긴 톱니를 만들 수있는 톱니 회전 장착 장치가 있습니다.
››› 톱니에는 긴 부분을 강력하게 클램프 할 수있는 이중 턱이 있습니다.
››› 톱니바퀴는 뒷지원을 갖추고 있습니다.보조지구 더 긴 부품
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 2
√ 큰 구멍 턱 (전면 및 후면)
√ 죽은 센터
√ 4역 도구 기둥
√ 톱니 회전 장착
√ 냉각 시스템
√ 작업등
√ 칩 수집판
√ 기름 총
√ 수동으로 움직이는 꼬리
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)

_ 안정적으로 쉬세요
_ 휴식을 따르세요
긴 파이프에 대한 뒷지구
라이브 센터
_ 2축 또는 3축 DRO
도구 포스트를 빠르게 변경합니다
Chuck 경비
툴 포스트 경비
후방 스프래시 보호


15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 3
사양
단위
Q-255F
Q-280F
Q-300F
맥스, 침대 위로 돌라
mm
800
800
800
크로스 슬라이드
mm
480
480
480
중앙 사이의 거리는
mm
1500/3000
1500/3000
1500
파이프 스레딩 범위
mm
120~250
130~270
300
침대 너비
mm
600
600
600/650
X축 이동
mm
420
420
420
Z축 이동
mm
1350/2850
1350/2850
1350
최대 부하량
1kg
4000
4000
4000
스핀들 뚫기
mm
255
280
305
스핀드 속도 단계
단계
4단계 (인버터)
4단계 (인버터)
2단계 (인버터)
스핀드 속도
rpm
20~400
20~400
20~300
턱 크기
mm
630
630
630
Chuck 타입 (수동)
-
4턱
3턱
4턱
타워 타입 (수동)
-
V4
V4
V4
도구 턱 크기
mm
32x32
32x32
32x32
X축 공급 범위 (단계)
mm/r
0.02-0.45 (22)
0.02-0.45 (22)
0.095-14 (32)
X축 급식속도
mm/min
2300
2300
1870
Z축 공급 범위 (단계)
mm/r
0.07-1.33 (26)
0.07-1.33 (26)
0.095-14 ((32)
Z축 급식속도
mm/min
4000
4000
3740
메트릭 스레드 및 범위
mm
1-15
1-15
1-15 (22)
인치 가닥 및 범위
TPI
14-1
14-1
14-1 (26)
꼬리줄기 깃 지름
mm
120
120
100
꼬리 깃털
-
MT6
MT5
MT6
꼬리줄기 깃 여행
mm
250
250
250
주전자 전력
kw
15
15
15
빠른 모터 전력
kw
1.1
1.1
1.1
냉각 액체의 모터 파워
kw
0.125
0.125
0.125
기계 차원 (LxWxH)
mm
4100/5600x1700x1600
4100/5600x1700x1600
4100/5600x1700x1600
기계 무게
1kg
8000/9000
8000/9000
8000/9000
기계 세부 정보
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 4

이중 턱 (전면 및 후면):

톱니 표준은 이중 턱 (3-턱 또는 4-턱), 스핀드는 다양한 지름 긴 막을 충족 할 수 있습니다, 스핀드 구멍은 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390mm, 440mm, 520mm, 630mm, 및 사용자 정의 스핀드 구멍 (5.1" ~ 24.8 ′′).
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 5
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 6
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 7

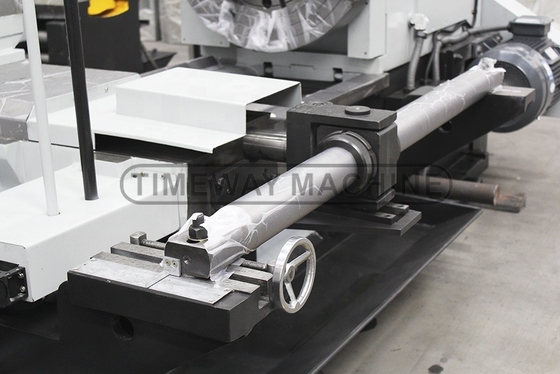

톱니 회전 장착장치:

톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 8
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 9
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 10

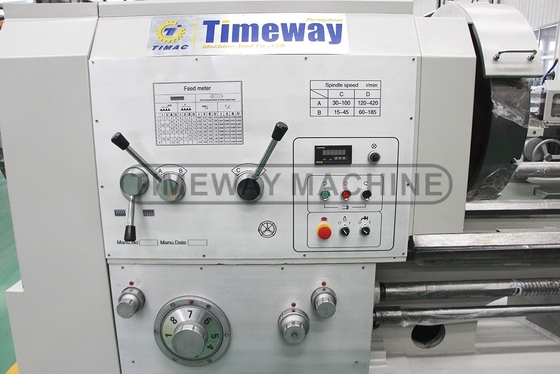

스핀드 박스:

- 다양한 처리 요구 사항에 대한 넓은 스핀드 속도

4역 탑:

- 유명한 브랜드 수동 타워를 채택, 높은 위치 정확도.

꼬리류:

- 수동 이동 꼬리 스톡은 표준으로 제공되며 전기 이동 스톡은 선택적입니다.
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 11
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 12
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 13
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 14

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 15
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 16
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 17

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 18
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 19
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 20

종합 테스트 부품(CNC 오일 랜터 턴에만 적용됩니다.):

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 21
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 22
왜 우리 를 선택 합니까?
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 23
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 24
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 25
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 26
레니샤우 레이저 인터페로미터 (CNC 오일 랜터 턴에만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 27
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 28
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 29
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 30
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 31
회사 소개
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 32
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 33
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 34
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 35
15kW 스핀드 모터 파워 오일 캔터리 튜브 라트 36


Q: QC나 기계에 대한 안전 기준이 있나요?A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.: MOQ는 무엇입니까?A: 1 세트 (일부 저비용 기계만 1 세트 이상)질문: 지불 조건은?A: 1) 30%의 사전 지불과 70%의 잔액 지불과 함께 T/T; 2) 볼 때 돌이킬 수 없는 LC; 3) 웨스턴 유니온, 머니 그램 등.

Q: 보증은 어떨까요?A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
