제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC
모델 번호: QK-440/3000

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $100,000.00/sets 1-2 sets
포장 세부 사항: 나무상자(훈증 가능) 또는 팔레트
공급 능력: 100개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

종류: 수평 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 3000
구조: 플랫 베드 선반 기계가공 능력: 미디움 듀티
맥스. 중량의 제조 공정에 있는 제품(KG): 6000 베드 (밀리미터)의 폭: 755 밀리미터
스핀들 모터 전원(kW): 18.5 축의 번호: 싱글
감원의 수: 2 여행 (X 주축)(MM): 540mm
여행 (Z 주축)(MM): 3000 밀리미터 위치 결정 정밀도 (밀리미터): ±0.01
반복성 (X/Y/Z) (밀리미터): ±0.008 크기 (L*W*H): 6500x2220x2120mm
전압: 필요에 따라 CNC 제어 시스템: 화낙
절삭 공구대 정거장: 4 무게 (kg): 13000
보증: 1년 주요 판매점: 높은 정확도
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 CNC 또는 아니: CNC
CNC 오일 컨트리 선반: CNC 오일 컨트리 선반 맥스. 스윙지름: 1000mm
CNC 시스템: 파누크/지멘스 가공 정확도: IT6-IT7um
거칠기 처리됨: 라1.6um 테일스톡 퀼 직경: 160 밀리미터
꼬리 톱니 여행: 300mm Tailstock Quill Taper: MT6
기재색: 선택적이어 맞춤화됩니다 조건: 새로운
바이트 설치대 브랜드: 옌타이 유니버설 적용 가능한 산업: 호텔, 의류 가게, 건축 재료 가게, 기계 수리 가게, 제조 공장, 식품 및 음료 공장, 농장, 레스토랑, 가정 사용, 소매, 식품 상점, 인쇄점,건설사업, 에너지 & 광업, 식품
전시실 위치: 캐나다, 미국, 이탈리아, 독일, 멕시코, 러시아, 남아프리카, 호주 판매 유형: 일반 제품
핵심 부품: 베어링, 모터, 펌프, 기어 연도: 2021
맥스. 방추 속도 (r.p.m): 320 분당 축 구멍(MM): 440
맥스. 거꾸로 된 길이 (밀리미터): 2850 항구: 중국 항구

제품 설명

타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 0
제품 설명
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 1
CNC 오일 랜더 턴의 응용 프로그램:
CNC 오일 랜더 턴은 석유, 지질, 광산 및 화학 산업 및 농업 관개 및 배수에서 사용자의 특별한 요구 사항을 충족합니다.그것은 연합 관절의 다양한 직선 및 톱 파이프 스레드를 잘라낼 수 있습니다그러나, 펌프 파이프와 비교하여 더 경제적이고 효율적으로,그것은 다양한 메트릭을 절단하는 엔진 턴으로 사용될 수 있습니다., 와워트 및 모듈 스레드, 샤프트 및 디스크.
››› 톱니에는 긴 부분을 강력하게 클램프 할 수있는 이중 턱이 있습니다.
››› 톱니바퀴는 뒷지원을 갖추고 있습니다.보조지구 더 긴 부품
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 2
√ FANUC/SIEMENS/GSK CNC 시스템
√ 큰 구멍 턱 (전면 및 후면)
√ 죽은 센터
√ 4역 전기 도구 기둥
√ 냉각 시스템
√ 작업등
√ 조종등
√ 반 닫힌 보호기
√ 수동 펄스 생성기 (MPG)
√ 자동 윤활 시스템
√ 기름 총
√ 수동으로 움직이는 꼬리
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)

펌프 턱
다른 도구 포스트
_ 안정적으로 쉬세요
_ 휴식을 따르세요
에어컨
칩 컨베이어
긴 파이프에 대한 뒷지구
라이브 센터



타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 3
사양
단위
QK-280
QK-330
QK-390
QK-440
파이프 스레딩 범위
mm
130~270
190~320
190~380
270-430
맥스, 침대 위로 돌라
mm
1000
1000
1000
1000
크로스 슬라이드
mm
610
610
610
610
작업 조각의 최대 길이
mm
1500/3000
1500/3000
1500/3000
1500/3000
최대 회전 길이
mm
1250/2750
1250/2750
1250/2750
1250/2750
가이드웨이의 팽창
mm
755
755
755
755
스핀드 코
-
스레드 종류
스레드 종류
스레드 종류
스레드 종류
스핀들 뚫기
mm
280
330
390
440
스핀드 속도
rpm
10-320 (수동 4단계)
10-280 (수동 3단계)
8-205 (수동 3단계)
8-205 (수동 3단계)
턱 크기
mm
800 (수동)
780 (전기)
850 (전기)
1000 (전기)
X/Z축의 최소 공급량 증가
mm
00.001/0.001
00.001/0.001
00.001/0.001
00.001/0.001
X/Z축 급식속도
m/min
4/4
4/4
4/4
4/4
X축 이동
mm
520
520
520
520
타워 타입
mm
V4
V4
V4
V4
도구 스탠크의 섹션
mm
40x40
40x40
40x40
40x40
반복성 인덱싱
mm
0.008
0.008
0.008
0.008
최대 절단 힘
N
29400
29400
29400
29400
꼬리줄기 깃 지름
mm
160
160
160
160
꼬리줄기 깃 여행
mm
300
300
300
300
꼬리 깃털
-
MT6
MT6
MT6
MT6
주전자 전력
kw
22
22
22
22
작업 정확성
IT6-IT7
IT6-IT7
IT6-IT7
IT6-IT7
표면 거칠성
라16
라16
라16
라16
기계 길이
mm
4950/6450
5000/6500
5000/6500
5000/6500
기계 너비
mm
2050
2080
2220
2220
기계 높이
mm
2050
2080
2120
2120
기계 무게
100.5/12.2
110.5/12.5
12/13
13/14
CNC 시스템
-
FANUC/SIEMENS
FANUC/SIEMENS
FANUC/SIEMENS
FANUC/SIEMENS
사양
단위
QK-280
QK-330
QK-390
QK-440
파이프 스레딩 범위
mm
130~270
190~320
190~380
270-430
맥스, 침대 위로 돌라
mm
1000
1000
1000
1000
크로스 슬라이드
mm
610
610
610
610
작업 조각의 최대 길이
mm
1500/3000
1500/3000
1500/3000
1500/3000
최대 회전 길이
mm
1250/2750
1250/2750
1250/2750
1250/2750
가이드웨이의 팽창
mm
755
755
755
755
스핀드 코
-
스레드 종류
스레드 종류
스레드 종류
스레드 종류
스핀들 뚫기
mm
280
330
390
440
스핀드 속도
rpm
10-320 (수동 4단계)
10-280 (수동 3단계)
8-205 (수동 3단계)
8-205 (수동 3단계)
턱 크기
mm
800 (수동)
780 (전기)
850 (전기)
1000 (전기)
X/Z축의 최소 공급량 증가
mm
00.001/0.001
00.001/0.001
00.001/0.001
00.001/0.001
X/Z축 급식속도
m/min
4/4
4/4
4/4
4/4
X축 이동
mm
520
520
520
520
타워 타입
mm
V4
V4
V4
V4
도구 스탠크의 섹션
mm
40x40
40x40
40x40
40x40
반복성 인덱싱
mm
0.008
0.008
0.008
0.008
최대 절단 힘
N
29400
29400
29400
29400
꼬리줄기 깃 지름
mm
160
160
160
160
꼬리줄기 깃 여행
mm
300
300
300
300
꼬리 깃털
-
MT6
MT6
MT6
MT6
주전자 전력
kw
22
22
22
22
작업 정확성
IT6-IT7
IT6-IT7
IT6-IT7
IT6-IT7
표면 거칠성
라16
라16
라16
라16
기계 길이
mm
4950/6450
5000/6500
5000/6500
5000/6500
기계 너비
mm
2050
2080
2220
2220
기계 높이
mm
2050
2080
2120
2120
기계 무게
100.5/12.2
110.5/12.5
12/13
13/14
CNC 시스템
-
FANUC/SIEMENS
FANUC/SIEMENS
FANUC/SIEMENS
FANUC/SIEMENS
사양
단위
QK-280
QK-330
QK-390
QK-440
파이프 스레딩 범위
mm
130~270
190~320
190~380
270-430
맥스, 침대 위로 돌라
mm
1000
1000
1000
1000
크로스 슬라이드
mm
610
610
610
610
작업 조각의 최대 길이
mm
1500/3000
1500/3000
1500/3000
1500/3000
최대 회전 길이
mm
1250/2750
1250/2750
1250/2750
1250/2750
가이드웨이의 팽창
mm
755
755
755
755
스핀드 코
-
스레드 종류
스레드 종류
스레드 종류
스레드 종류
스핀들 뚫기
mm
280
330
390
440
스핀드 속도
rpm
10-320 (수동 4단계)
10-280 (수동 3단계)
8-205 (수동 3단계)
8-205 (수동 3단계)
턱 크기
mm
800 (수동)
780 (전기)
850 (전기)
1000 (전기)
X/Z축의 최소 공급량 증가
mm
00.001/0.001
00.001/0.001
00.001/0.001
00.001/0.001
X/Z축 급식속도
m/min
4/4
4/4
4/4
4/4
X축 이동
mm
520
520
520
520
타워 타입
mm
V4
V4
V4
V4
도구 스탠크의 섹션
mm
40x40
40x40
40x40
40x40
반복성 인덱싱
mm
0.008
0.008
0.008
0.008
최대 절단 힘
N
29400
29400
29400
29400
꼬리줄기 깃 지름
mm
160
160
160
160
꼬리줄기 깃 여행
mm
300
300
300
300
꼬리 깃털
-
MT6
MT6
MT6
MT6
주전자 전력
kw
22
22
22
22
작업 정확성
IT6-IT7
IT6-IT7
IT6-IT7
IT6-IT7
표면 거칠성
라16
라16
라16
라16
기계 길이
mm
4950/6450
5000/6500
5000/6500
5000/6500
기계 너비
mm
2050
2080
2220
2220
기계 높이
mm
2050
2080
2120
2120
기계 무게
100.5/12.2
110.5/12.5
12/13
13/14
CNC 시스템
-
FANUC/SIEMENS
FANUC/SIEMENS
FANUC/SIEMENS
FANUC/SIEMENS
사양
단위
QK-280
QK-330
QK-390
QK-440
파이프 스레딩 범위
mm
130~270
190~320
190~380
270-430
맥스, 침대 위로 돌라
mm
1000
1000
1000
1000
크로스 슬라이드
mm
610
610
610
610
작업 조각의 최대 길이
mm
1500/3000
1500/3000
1500/3000
1500/3000
최대 회전 길이
mm
1250/2750
1250/2750
1250/2750
1250/2750
가이드웨이의 팽창
mm
755
755
755
755
스핀드 코
-
스레드 종류
스레드 종류
스레드 종류
스레드 종류
스핀들 뚫기
mm
280
330
390
440
스핀드 속도
rpm
10-320 (수동 4단계)
10-280 (수동 3단계)
8-205 (수동 3단계)
8-205 (수동 3단계)
턱 크기
mm
800 (수동)
780 (전기)
850 (전기)
1000 (전기)
X/Z축의 최소 공급량 증가
mm
00.001/0.001
00.001/0.001
00.001/0.001
00.001/0.001
X/Z축 급식속도
m/min
4/4
4/4
4/4
4/4
X축 이동
mm
520
520
520
520
타워 타입
mm
V4
V4
V4
V4
도구 스탠크의 섹션
mm
40x40
40x40
40x40
40x40
반복성 인덱싱
mm
0.008
0.008
0.008
0.008
최대 절단 힘
N
29400
29400
29400
29400
꼬리줄기 깃 지름
mm
160
160
160
160
꼬리줄기 깃 여행
mm
300
300
300
300
꼬리 깃털
-
MT6
MT6
MT6
MT6
주전자 전력
kw
22
22
22
22
작업 정확성
IT6-IT7
IT6-IT7
IT6-IT7
IT6-IT7
표면 거칠성
라16
라16
라16
라16
기계 길이
mm
4950/6450
5000/6500
5000/6500
5000/6500
기계 너비
mm
2050
2080
2220
2220
기계 높이
mm
2050
2080
2120
2120
기계 무게
100.5/12.2
110.5/12.5
12/13
13/14
CNC 시스템
-
FANUC/SIEMENS
FANUC/SIEMENS
FANUC/SIEMENS
FANUC/SIEMENS
기계 세부 정보
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 4

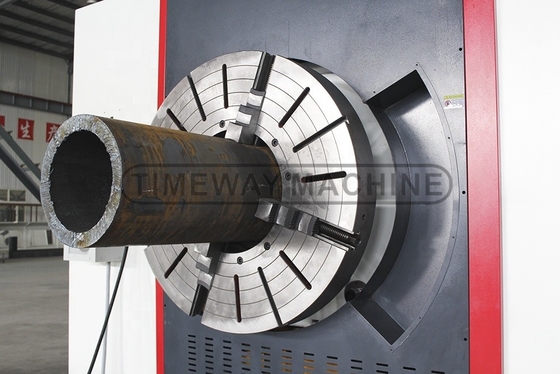

이중 턱 (전면 및 후면):

톱니 표준은 이중 턱 (3-턱 또는 4-턱), 스핀드는 다양한 지름 긴 막을 충족 할 수 있습니다, 스핀드 구멍은 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390mm, 440mm, 520mm, 630mm, 및 사용자 정의 스핀드 구멍 (5.1" ~ 24.8 ′′).
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 5
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 6
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 7

4개의 역의 전기 탑:

- 유명한 브랜드 전기 타워, 높은 위치 정확성

꼬리류:

- 수동 이동 꼬리 스톡은 표준으로 제공되며 전기 이동 스톡은 선택적입니다.

CNC 시스템:

시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 8
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 9
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 10
철강 파이프 스레드를 위한 자동 생산 라인 (선택 사항)
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 11
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 12
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 13
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 14
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 15

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 16
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 17
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 18

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 19
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 20
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 21

종합 테스트 부품(CNC 오일 랜터 턴에만 적용됩니다.):

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 22
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 23
왜 우리 를 선택 합니까?
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 24
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 25
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 26
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 27
레니샤우 레이저 인터페로미터 (CNC 오일 랜터 턴에만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 28
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 29
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 30
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 31
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 32
회사 소개
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 33
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 34
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 35
타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 36

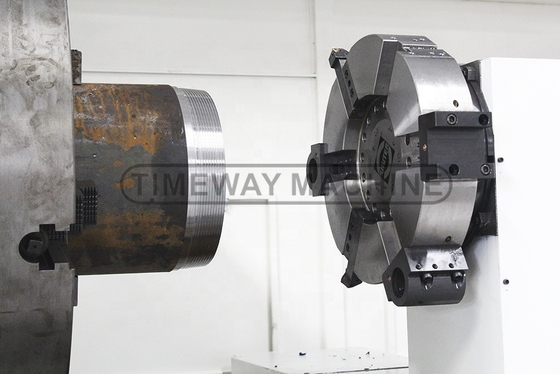

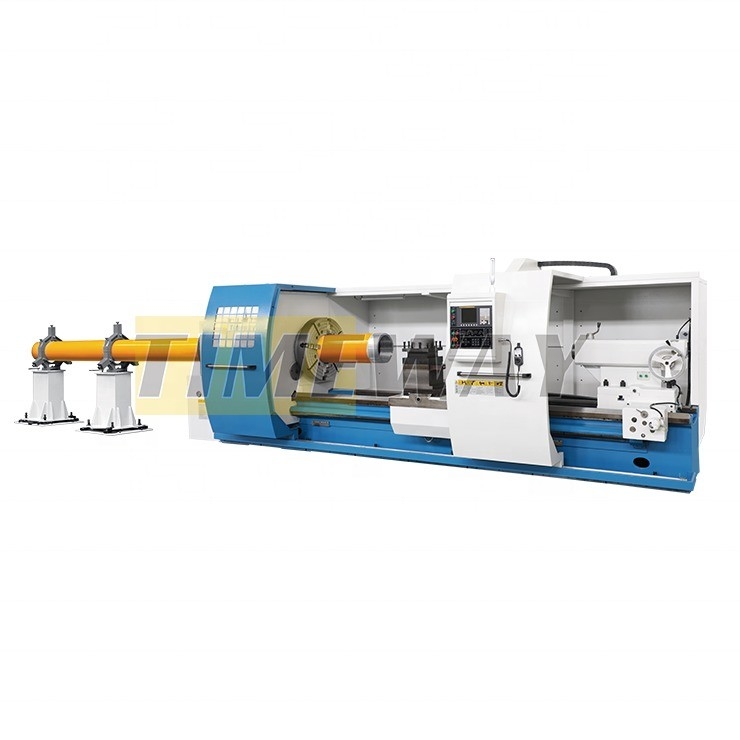

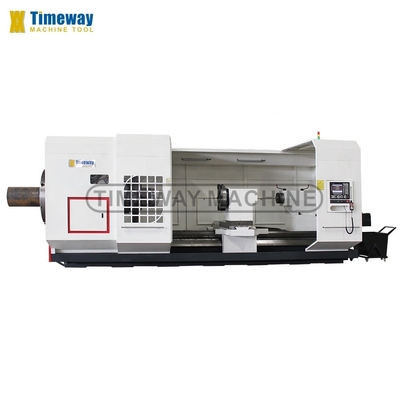

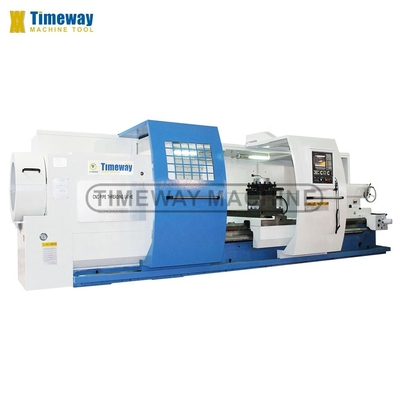

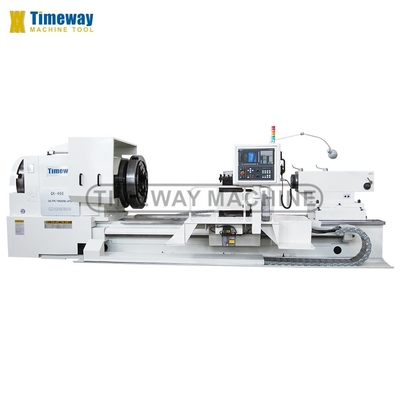

타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 37
FAQ


Q: QC나 기계에 대한 안전 기준이 있나요?A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.: MOQ는 무엇입니까?A: 1 세트 (일부 저비용 기계만 1 세트 이상)질문: 지불 조건은?A: 1) 30%의 사전 지불과 70%의 잔액 지불과 함께 T/T; 2) 볼 때 돌이킬 수 없는 LC; 3) 웨스턴 유니온, 머니 그램 등.

Q: 보증은 어떨까요?A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.


이 제품에 대한 자세한 내용을 알고 싶습니다
나는 관심이있다 타임웨이 큰 스핀들 뚫어 톱니 가닥 돌림 기계 석유 필드 6500x2220x2120mm 유형, 크기, 수량, 재료 등과 같은 자세한 내용을 보내 주시겠습니까?
감사!
답변 기다 리 겠 습 니 다.
