상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 5000 밀리미터 |
|---|---|---|---|
| 구조: | 플랫 베드 선반 | 기계가공 능력: | 무거운 짐 |
| 베드 (밀리미터)의 폭: | 755 밀리미터 | 스핀들 모터 전원(kW): | 18.5 |
| 축의 번호: | 트윈 | 감원의 수: | 3 |
| 여행 (Ｘ 주축)(MM): | 1100 밀리미터 | 여행 (Ｚ 주축)(MM): | 730mm |
| 위치 결정 정밀도 (밀리미터): | 0.02 밀리미터 | 반복성 (X/Y/Z) (밀리미터): | 0.01 |
| 크기 (L*W*H): | 6300x2520x2120mm | 전압: | 요구로서 |
| CNC 제어 시스템: | 화낙 | 절삭 공구대 정거장: | 아무 것도 |
| 무게 (kg): | 11000 | 보증: | 1년 |
| 주요 판매점: | 자동 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 기계 종류: | CNC 파이프 나사산 터닝 머신 | 색상: | 맞춤형 옵션 |
| 파이프의 최대 직경: | 340 밀리미터 | 주축 구경: | 355 밀리미터 |
| 베드 폭: | 755mm | Max. 최대. Weight of Workpiece 공작물의 무게: | 5000 킬로그램 |
| 방추 속도: | 5-320rpm(4단, 무단) | 맥스. 스윙지름: | 1100 밀리미터 |
| 무게: | 11000Kg | 전원(w): | 18.5KW |
| 조건: | 새로운 | 적용 가능한 산업: | 제조 공장 |
| 전시실 위치: | 터키, 브라질, 인도네시아, 러시아, 루마니아, 남아프리카 | 판매 유형: | 일반 제품 |
| 핵심 부품: | 베어링, 모터, 기어, 엔진, 기타 | 맥스. 방추 속도 (r.p.m): | 320 분당 |
| 축 구멍(MM): | 355 m'm | 맥스. 거꾸로 된 길이 (밀리미터): | 4800 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명
적용:
우리는, 타임웨이 머신 6", 8", 10", 14", 18 "공공 스핀드 CNC 석유 국가 턴을 판매 석유 & 가스 산업에서 사용되는 모든 크기의 스레드를 수행하도록 설계; 중앙 높이 385mm, 500mm, 550mm,650mm턱 사이름은 750mm에서 5000mm까지, 변속기의 양쪽에 3턱 자중심 턱 또는 4턱 독립 턱. 모든 기계는 CE 규격에 부합합니다.
특징:
1이 턴은 주로 석유 밭 파이프 스레드를 회전하기 위해 개발되었습니다.
2그것은 파이프 스레드 arous 종류의 돌리는 데 적합하며, 또한 보편적인 CNC 라트레로 사용될 수 있습니다.
3이 기계는 간단한 CNC 톱니바퀴입니다. 반 닫힌 루프 제어 시스템을 사용하며, 인기있는 CNC 파이프 스레드 톱니바퀴에 속합니다.
4그것은 샤프트, 수갑 및 접시, 내부 및 외부 실린더 표면, 콘칼 표면, 홀로, 끝 평면, 가브, 샴퍼, 나사 실과 같은 많은 복잡한 부품을 절단 할 수 있습니다.
5그것은 반복 및 중량 대량 제조에 적합합니다.
우리는, 타임웨이 머신 6", 8", 10", 14", 18 "공공 스핀드 CNC 석유 국가 턴을 판매 석유 & 가스 산업에서 사용되는 모든 크기의 스레드를 수행하도록 설계; 중앙 높이 385mm, 500mm, 550mm,650mm턱 사이름은 750mm에서 5000mm까지, 변속기의 양쪽에 3턱 자중심 턱 또는 4턱 독립 턱. 모든 기계는 CE 규격에 부합합니다.
특징:
1이 턴은 주로 석유 밭 파이프 스레드를 회전하기 위해 개발되었습니다.
2그것은 파이프 스레드 arous 종류의 돌리는 데 적합하며, 또한 보편적인 CNC 라트레로 사용될 수 있습니다.
3이 기계는 간단한 CNC 톱니바퀴입니다. 반 닫힌 루프 제어 시스템을 사용하며, 인기있는 CNC 파이프 스레드 톱니바퀴에 속합니다.
4그것은 샤프트, 수갑 및 접시, 내부 및 외부 실린더 표면, 콘칼 표면, 홀로, 끝 평면, 가브, 샴퍼, 나사 실과 같은 많은 복잡한 부품을 절단 할 수 있습니다.
5그것은 반복 및 중량 대량 제조에 적합합니다.

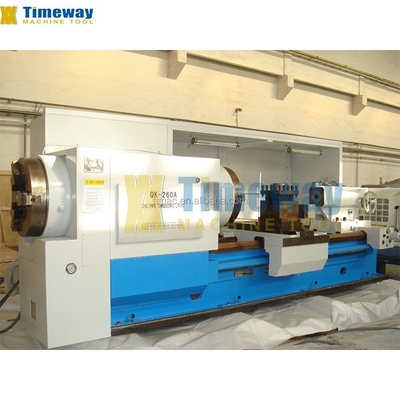

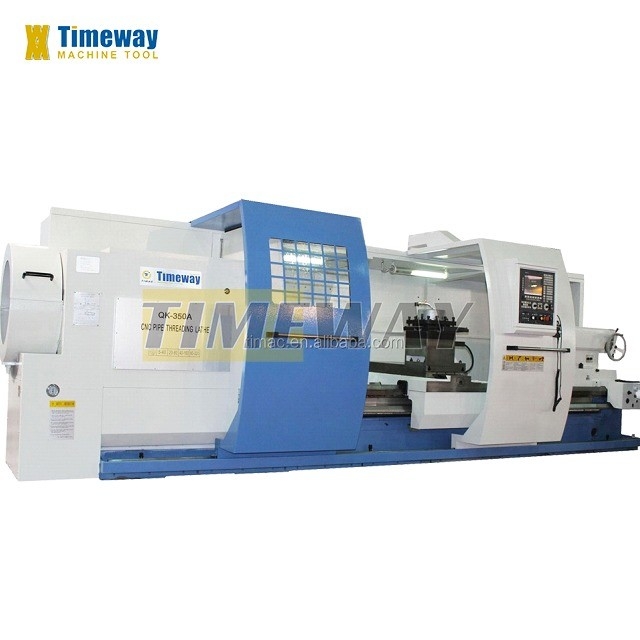

사양 | 단위 | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A | |||||
용량 | 중앙 높이 | 385 | 500 | 550 | 650 | ||||||
침대 위로 흔들고 | mm | 770 | 1000 | 1100 | 1250 | ||||||
바퀴를 돌리세요 | mm | 480 | 630 | 730 | 900 | ||||||
파이프의 외부 지름 | mm | 120 | 190 | 70~260 | 114-340 | 300~460 | |||||
(수동 턱) | |||||||||||
작업 조각의 최대 길이 | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||||||
최대 회전 길이는 | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||||||
가이드웨이의 팽창 | mm | 550 | 755 | 1100 | |||||||

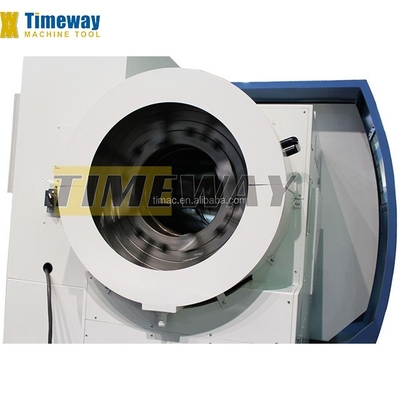

스핀들 | 스펜들 보러 | mm | 130 | 200 | 275 | 355 | 465 | ||||
스핀드 코 | C11 | A2-15 | A2-28 | ||||||||
소재 | 스핀드 속도 단계 (세 단계 비동기 모터) | 수동 3단계, 자동 6단계 16단계 | 수동 2단계, 자동 4단계 8단계 | --- | --- | --- | |||||
스핀드 속도 단계 (변수 주파수 모터) | --- | --- | 자동 4단 기어 단계, 단계없는 속도 변경 | ||||||||
스핀들 속도의 범위 ((3단계 비동기 모터) | 25-800 | 90-450 | --- | --- | --- | ||||||
스핀드 속도 범위 (변수 주파수 모터) | --- | --- | 6-400 | 5-320 | 5-200 | ||||||
주 모터 전력 ((3단계 비동기 모터) | kw | 11 | --- | --- | --- | ||||||
주전자 전력 | 18.5 | 28/38 | |||||||||
(변수 주파수 모터) | |||||||||||
차크 타입 (수동 차크) | 수동 3 턱 380 | 수동 3 턱 500 | 수동 4 턱 630 | 수동 4 턱 800 | 수동 4 턱 630 | ||||||
먹이 | X/Z축의 최소 공급량 증가 | mm | 00.001/0.001 | ||||||||
X/Z축의 빠른 속도는 | mm/min | 3000/6000 | |||||||||
x축의 최대 이동 | mm | 390 | 630 | 800 | |||||||
운송 | 도구 기둥 작업 위치 | 수직 4 위치240 | 수직 4-정치300 | ||||||||
인덱싱 시간 | s | 2.5 | 4 | ||||||||
반복성 인덱싱 | mm | 0.008 | 0.01 | ||||||||
도구 스탠크의 섹션 | mm | 32 | 40 | ||||||||
Tailstock | 꼬리 깃의 지름 | mm | 100 | 160 | |||||||
꼬리 깃털의 이동 | mm | 250 | 300 | ||||||||
꼬리 잎의 톱니 구멍 | 모스 5 | 모스 6 | |||||||||
CNC 시스템 | 대안 | FANUC 0i TD; SIEMENS 840 DSL; FAGOR 8055TC | |||||||||
표준 구성: | 선택적 구성: |
· FANUC CNC 시스템 · 수직 4 스테이션 전기 도구 기둥 · 전기 톱스톡 · 수동 4턱 턱 · 중앙 윤활 시스템 · 작동등 · 냉각 용액 시스템 · 반 닫힌 커버 · 에어컨을 갖춘 전기용 객실 · 도구 상자 및 도구 · 프로그래밍 설명서 · 운영자 설명서 | · SIEMENS/FAGOR CNC 시스템 · 수압 턱 · 수압 또는 수동 꼬리 스톡 · 6역과 8역 도구 기둥 · 수압 또는 공기 3 턱 턱 · 라이브 센터 · 특수 액세서리 |
왜 우리 를 선택 합니까?
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1, 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q: QC나 기계에 대한 안전 기준이 있나요?
A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q: MOQ는 얼마인가요?
A: 1 세트 (일부 저비용 기계만 1 세트 이상)
질문: 지불 조건은?
A: (1) T/T, 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불되어야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q: 보증은 어떨까요?
A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
A: 1, 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q: QC나 기계에 대한 안전 기준이 있나요?
A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q: MOQ는 얼마인가요?
A: 1 세트 (일부 저비용 기계만 1 세트 이상)
질문: 지불 조건은?
A: (1) T/T, 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불되어야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q: 보증은 어떨까요?
A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
