상세 정보 |
|||
| 표 여행 (X) (밀리미터): | 1000 | 기계가공 능력: | 미디움 듀티 |
|---|---|---|---|
| 테이블 이동거리(Y)(mm): | 320 | 테이블 이동거리(Z)(mm): | 400 |
| 가늘고 긴 테이프녹화자: | ISO40 | 가늘고 긴 속도(r.p.m)의 범위: | 60 - 1800 분당 |
| 종류: | 보편적 | 스핀들 모터 전원(kW): | 2.2 |
| 전압: | 고객의 요구에 따라서 | 크기 (L*W*H): | 2220x1790x2360mm |
| 무게 (kg): | 2650 | 보증: | 12개월 |
| 주요 판매점: | 높은 정확도 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 테이블 사이즈: | 1250x360mm |
| 수직 여행: | 400 밀리미터 | 부하 용량: | 400KG |
| 수평 스핀들 속도: | 60-1800rpm(12단계) | 수직 스핀들 속도: | 70-7200rpm(16단계) |
| 가늘고 긴 테이프녹화자: | ISO50(수평); ISO40(수직) | 종단 여행: | 1000mm |
| 교차하는 여행: | 320 밀리미터 | 보증 기간: | 1Year |
| 기계 종류: | 수직 | 감원의 수: | 3 |
| 조건: | 새로운 | 전시실 위치: | 루마니아, 말레이시아, 호주, 터키, 베트남, 인도네시아 |
| 적용 가능한 산업: | 의류 매장, 건축 자재 매장, 기계 수리 매장, 제조 공장, 건설 공사, 광고 회사, 기타 | 핵심 부품: | 자동차이고 다릅니다 |
| 표 여행 (밀리미터): | 1000/320/400 | 항구: | 중국 항구 |
제품 설명

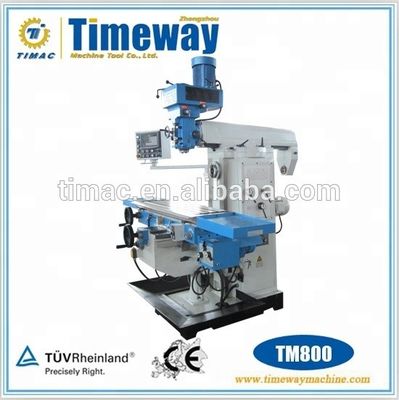

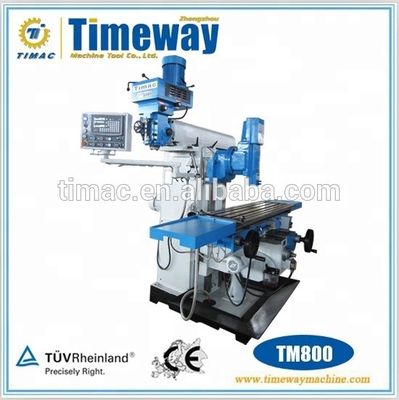

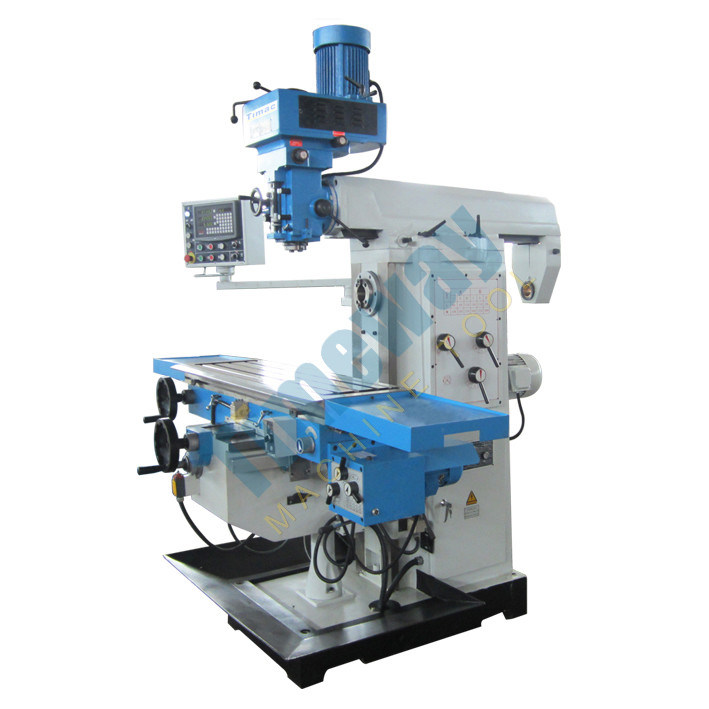

360 x 1250mm 테이블 크기 / 보편적 방사선 프레싱 머신
TM500 TM600 TM700 TM800
특징:
1- 단단하고 닦은 테이블 표면
2X, Y 축에 자동 공급, Z 축에 테이블의 모터 상승 및 하락;
3. 스핀드 수갑을 탭 할 수 있습니다, 3 속도의 자동 공급;
4. 헤드 스톡은 오른쪽에서 왼쪽으로 ± 90° 회전, 앞에서 뒤로 ± 45° 기울기(TM500)
5측정 표시가 있는 드릴 깊이 정지
6. 높은 안정성을 가진 직사각형 기둥 안내 방법(TM600, TM700, TM800)
파라미터:
| 모델 | 단위 | TM500 | TM600 | TM700 | TM800 |
| 테이블 크기 |
| 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
| 스핀드 톱니 | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
| 펜의 지름 | mm | 95 | 120 | 120 | 120 |
| 스핀드에서 테이블까지의 거리 | mm | 9 ± 0-370 | 90-490 | 90-490 | 135-535 |
| 수평으로부터의 거리 스핀드에서 테이블로 | mm | 0-280 | 0-400 | 0-400 | 230 |
| 스핀 dle에서 열까지의 거리는 | mm | 200-700 | 200-700 | 200-700 | 200-700 |
| 스핀드 속도 (단계) | rp.m | (16)80-5440 ((V), (12)40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 60-1800 ((H) |
| 스핀드 이동 | mm | 127 | 145 | 145 | 145 |
| 깃털 먹이 (단계) | mm | (3) 0.15,0.08,0.25 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 |
| 자동 공급의 최대 굴착 용량 | mm | 10
| |||
| 머리 회전 (오른쪽에서 왼쪽으로) | ±90° | ||||
| 머리 기울기 (앞에서 뒤로) | ±45° | - | - | - | |
| 테이블 이동 (상단/십자/직선) | mm | 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
| X,Y 축 공급 속도 | mm/min | 22-555 | |||
| X,Y 축 빠른 공급 속도 | mm/min | 1080 | |||
| Z축 빠른 승강 속도 | mm/min | 590 | |||
| Z 축 빠른 상승 모터 전력 | w | 750 | 750 | 750 | 1100 |
| 작업 조각의 최대 무게 | 1kg | 300 | 300 | 300 | 400 |
| T 슬롯 (No./width/distance) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 1980 년 3 월 18 일 |
| 주 엔진 | kw | 2.2 (V), 2.2 (H) | 3.75 (V), 2.2 (H) | 3.75 (V), 2.2 (H) | 5.5 (V), 4 (H) |
| X,Y 축 자동 공급 모터 | w | 750 | |||
| 냉각 수소 펌프 전력 | w | 40 | 40 | 40 | 90 |
| 전체 차원 | mm | 1700x1500x2150 | 1700x1500x2270 | 1780x1500x2270 | 2220x1790x2360 |
| NW/GW | 1kg | 1450/1600 | 1550/1650 | 1650년~1750년 | 2450/2650 |
***표준 항목:
5HP 타이완 제조 단계 롤리형 밀링 헤드, 밀 턱 & 콜렛, 당기 바, 기계 비스, 수평 밀링 아보,냉각 시스템, 작업 램프, 테이블 엘리베이팅 모터, 컨버전트 패널, 랜치, 클래너,중간 수갑, 상승 회전 손잡이, 기름 수집판, 운영 설명서 ((영어판).
***선택 사항:
3 축 DRO; 5HP 타이완의 가변 (stepless) 속도형 밀링 헤드; 공기 전력 당기 바; 58pcs 클램핑 키트; 보편적인 분할 헤드; 회전 테이블
