상세 정보 |
|||
| 테이블 사이즈 (밀리미터): | 1250x1100 | 표 여행 (X) (밀리미터): | 1600 밀리미터 |
|---|---|---|---|
| 테이블 이동거리(Y)(mm): | 1200 밀리미터 | 테이블 이동거리(Z)(mm): | 1400 밀리미터 |
| 감원의 수: | 6 | 맥스. 표 로드(KG): | 5000 |
| 이동거리(W축)(mm): | 600 밀리미터 | 비디오 출입 검사: | 제공 |
| 기계 시험 보고: | 제공 | 판매 유형: | 뜨거운 제품 2024 |
| 핵심 부품에 대한 보증: | 1년 | 핵심 부품: | 엔진, 모터, 기어 |
| 포지셔닝 정확도(X축) mm: | 0.005 | 포지셔닝 정확도(Y축) mm: | 0.005 |
| 포지셔닝 정확도(Z축) mm: | 0.005 | 가늘고 긴 속도(r.p.m)의 범위: | 1000rpm |
| 스핀들 모터 전원(kW): | 7.5 | 종류: | 수평 |
| 조건: | 새로운 | CNC 또는 아니: | 일반 |
| 크기 (L*W*H): | 5028 | (t)에 짓누르세요: | 14 Ｔ |
| 보증: | 1년 | 주요 판매점: | 긴 서비스 라이프 |
| 적용 가능한 산업: | 기계 정비소, 건설 작업, 에너지 & 마이닝 | 전시실 위치: | 터키, 베트남, 브라질, 페루, 인도네시아, 인도, 멕시코, 러시아, 한국, 남아프리카, 호주 |
| 제품 이름: | 고정밀 수평 보링 머신 | 모델: | TPX-110D |
| 기계 종류: | 회전 보링 머신 | 보링 직경: | 110 밀리미터 |
| 테이블 사이즈: | 1250*1100mm | 보증 후 서비스: | 24시간 온라인 기술 지원 |
| 방추 속도: | 8-1000rpm | 색상: | 고객의 요구 |
| 모터 전력: | 7.5kW | 정확성: | 고정밀 고정확도 |
제품 설명
제품 설명

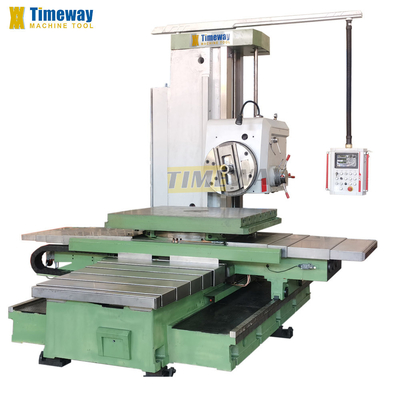

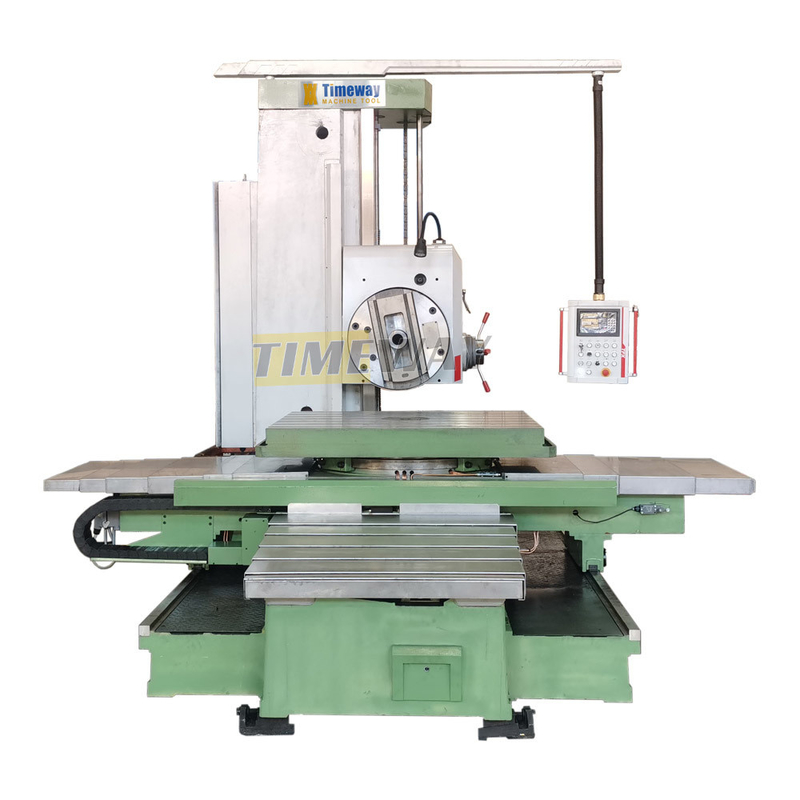

수평 뚫고 쇄기 기계
특징
1고품질 스핀들:3층 메커니즘은 높은 회전 정확도를 보장하고 3점 지원은 높은 딱딱성과 정확성을 제공합니다.
2사용자 친화적인 레이아웃:매달린 작업 패널은 유연하고 편리한 중앙 운영을 제공합니다. 수압 사전 선택은 속도와 공급 속도를 제어합니다.

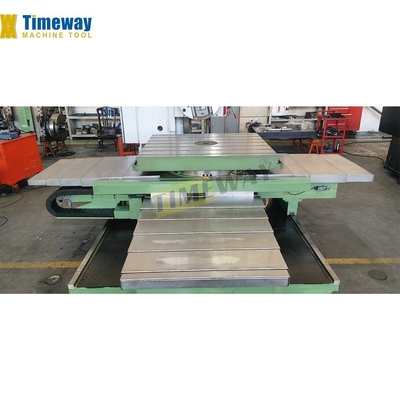

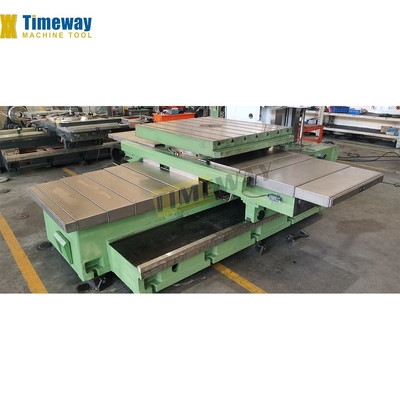

3정확하고 안정적인 광학 표적:작업 테이블의 4*90 광학 표지 장치는 높은 위치 정확성과 회전 boring 때 높은 정밀도를 보장합니다.
4전구-하이드라릭 잠금:모든 움직이는 부품은 전기-하이드라울릭 잠금 장치가 있습니다. 하나의 부품만 움직이고 다른 부분은 자동으로 클램프됩니다.
5침대:고품질의 주사기는 닦은 가이드와 단단한 가이드가 있습니다. 주사기는 내면으로 강화되어 튼튼함과 안정성을 극대화합니다.

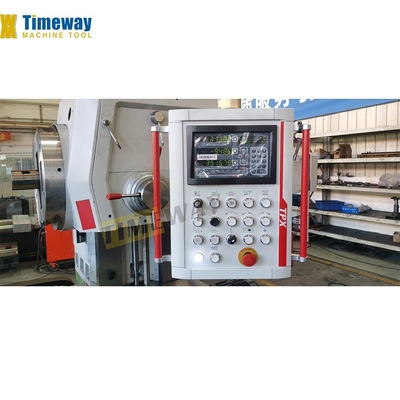

6컨트롤 패널:윙링 팔 또는 윙링 팔 형태로 제공되며, 제어판은 사용하기 쉽고 운영자의 피로를 줄입니다.
7내부 설계:설치가 쉽고 안정적이며 정밀하며 기름, 냉각액 및 칩 침입을 방지하기 위해 완전히 폐쇄 된 구조입니다.
8칼럼:고품질의 주사기로 제작되어 있으며, 토지와 단단한 가이드웨이로 구성되어 있으며, 최적화된 구조 설계로 조립을 쉽게 지원합니다.
9보호 장치:고품질의 용접 된 철판은 우수한 보호 덮개를 형성합니다.
10수압 시스템압력은 구제 밸브를 통해 조절됩니다. 회전 밸브를 통해 가변 속도는 달성됩니다.
11헤드 스톡 기본 속도헤드 스톡 자체에 있는 스위치를 통해 제어되면 다양한 회전 속도가 가능합니다.
2사용자 친화적인 레이아웃:매달린 작업 패널은 유연하고 편리한 중앙 운영을 제공합니다. 수압 사전 선택은 속도와 공급 속도를 제어합니다.
3정확하고 안정적인 광학 표적:작업 테이블의 4*90 광학 표지 장치는 높은 위치 정확성과 회전 boring 때 높은 정밀도를 보장합니다.
4전구-하이드라릭 잠금:모든 움직이는 부품은 전기-하이드라울릭 잠금 장치가 있습니다. 하나의 부품만 움직이고 다른 부분은 자동으로 클램프됩니다.
5침대:고품질의 주사기는 닦은 가이드와 단단한 가이드가 있습니다. 주사기는 내면으로 강화되어 튼튼함과 안정성을 극대화합니다.
6컨트롤 패널:윙링 팔 또는 윙링 팔 형태로 제공되며, 제어판은 사용하기 쉽고 운영자의 피로를 줄입니다.
7내부 설계:설치가 쉽고 안정적이며 정밀하며 기름, 냉각액 및 칩 침입을 방지하기 위해 완전히 폐쇄 된 구조입니다.
8칼럼:고품질의 주사기로 제작되어 있으며, 토지와 단단한 가이드웨이로 구성되어 있으며, 최적화된 구조 설계로 조립을 쉽게 지원합니다.
9보호 장치:고품질의 용접 된 철판은 우수한 보호 덮개를 형성합니다.
10수압 시스템압력은 구제 밸브를 통해 조절됩니다. 회전 밸브를 통해 가변 속도는 달성됩니다.
11헤드 스톡 기본 속도헤드 스톡 자체에 있는 스위치를 통해 제어되면 다양한 회전 속도가 가능합니다.
사양
사양 | 단위 | TPX-110B | TPX-110C | TPX-110D | ||
스핀들 | 직경 | mm | 110 | 110 | 110 | |
톱니 | 모스 노6 | 모스 노6 | 모스 노6 | |||
맥스. 토크 | N.m | 1225 | 1225 | 1225 | ||
최대 축 추진력 | N | 12250 | 12250 | 12250 | ||
속도 설정 | - | 22 | 22 | 22 | ||
속도 범위 | rpm | 8-1000 | 8-1000 | 8-1000 | ||
주전자 전력 | kw | 7.5 | 7.5 | 7.5 | ||
표면판 | 맥스. 토크 | N.m | 1960 | 1960 | 1960 | |
직경 | mm | 600 | 600 | 600 | ||
속도 범위 | rpm | 4-200 | 4-200 | 4-200 | ||
속도 설정 | - | 18 | 18 | 18 | ||
작업 테이블 | 크기 | mm | 1100*960 | 1100*960 | 1250*1100 | |
최대 부하 | 1kg | 5000 | 5000 | 5000 | ||
T 슬롯 크기 | mm | 22 | 22 | 22 | ||
T 슬롯 수 | 7 | 7 | 7 | |||
가공 범위 | X축 최대 이동 | mm | 900 | 1250 | 1600 | |
Y축 최대 이동 | mm | 900 | 900 | 1200 | ||
Z축 최대 이동 | mm | 1400 | 1400 | 1400 | ||
W축 최대 이동 (스핀들) | mm | 600 | 600 | 600 | ||
U축 최대 이동 (대면 판 슬라이드) | mm | 180 | 180 | 180 | ||
B축 회전 각 | ° | 360 | 360 | 360 | ||
스핀드 크네터와 작업 테이블 사이의 최소 거리 | mm | 0 | 0 | 0 | ||
먹이 | 빠른 경로 X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
각 스핀드 회전에 대한 축의 공급 범위 | mm/rev | 00.04-6/0.01-188 | 00.04-6/0.01-188 | 00.04-6/0.01-188 | ||
속도 범위 ((X) | mm/min | - | - | - | ||
정확성 | 선형 측정 판독 정확도 (X/Y/Z축) | mm | 0.005 | 0.005 | 0.005 | |
선형 측정 판독 정확성 (B축) | ° | 0.001 | 0.001 | 0.001 | ||
일반 사양 | 크기 (L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
기계 무게 | 1kg | 11500 | 13000 | 14000 | ||
부속품
MT6 스핀들 (110mm) 메트릭 80 스핀들 (130mm) 표면판 보러 도구 기기 작업등 수압 시스템 윤활 펌프 NEWALL X/Y축 DRO MITSUBISHI PLC 제어 CE 표시 전기 부품 평준 윙과 기초 볼트 작동 도구 사용 설명서 | ISO50 (7:24) 스핀들 NEWALL Z축 DRO 뒷줄기 회전장치와 변속기 |
상세한 사진
한 점점 쇼핑
사진에 클릭하면 관심 있는 상품을 볼 수 있습니다.
우리 서비스
1. 보증 기간 동안 사용할 수 있는 부품 교체 무료. 보증 기간 이후 사용할 수 있는 부품 교체 비용.기계의 전체 생활 기간 동안 언제든지 기술 질문에 대한 신속한 조치 및 답변. 3. 해외 후 서비스 센터는 일부 지역에서 사용할 수 있습니다. 4. 엔지니어 해외 서비스는 고객의 요구에 따라 사용할 수 있습니다 ((고객에 의해 발생하는 상대적 비용).
