상세 정보 |
|||
| 테이블 사이즈 (밀리미터): | 1250*1100 | 표 여행 (X) (밀리미터): | 1600 밀리미터 |
|---|---|---|---|
| 테이블 이동거리(Y)(mm): | 1200 밀리미터 | 테이블 이동거리(Z)(mm): | 1400 밀리미터 |
| 감원의 수: | 6 | 맥스. 표 로드(KG): | 5000 킬로그램 |
| 이동거리(W축)(mm): | 600 밀리미터 | 비디오 출입 검사: | 제공 |
| 기계 시험 보고: | 제공 | 판매 유형: | 새로운 제품 2020 |
| 핵심 부품에 대한 보증: | 1년 | 핵심 부품: | 지탱하는 PLC, 엔진, 기어박스, 기어 |
| 포지셔닝 정확도(X축) mm: | 0.005 | 포지셔닝 정확도(Y축) mm: | 0.005 |
| 포지셔닝 정확도(Z축) mm: | 0.005 | 축의 번호: | 싱글 |
| 가늘고 긴 속도(r.p.m)의 범위: | 1000rpm | 스핀들 모터 전원(kW): | 7.5 |
| 종류: | 수평 | 조건: | 새로운 |
| CNC 또는 아니: | 일반 | 전압: | 사용자 정의 |
| 크기 (L*W*H): | 5028x3359x3079mm | (t)에 짓누르세요: | 14 Ｔ |
| 보증: | 1년 | 주요 판매점: | 지속가능 |
| 적용 가능한 산업: | 건축 자재 매장, 기계 수리 매장, 식료품 매장, 에너지 및 광업, 식품 및 음료 매장 | 전시실 위치: | 이집트, 캐나다, 터키, 영국, 미국, 이탈리아, 프랑스, 독일 |
| 이름: | 수평 보링 머신 | 제품 이름: | 지루한 공작기계 |
| 모델: | TPX-110D | 기계 종류: | 수평선상인 구조 |
| 정확성: | 높은 정확성 | 키워드: | 보링 및 밀링 |
| 색상: | 맞춤형 | 기능: | 고효율 |
| 배달 시간: | 15일 이내에 | ||
제품 설명
제품 설명

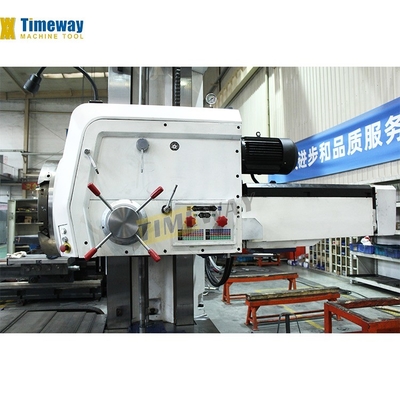

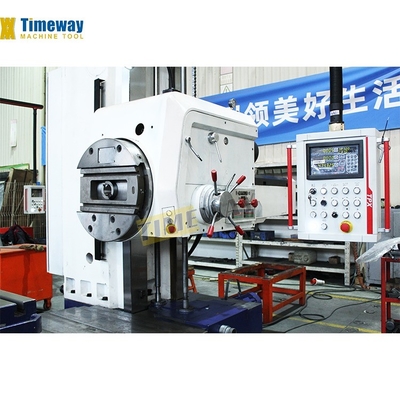

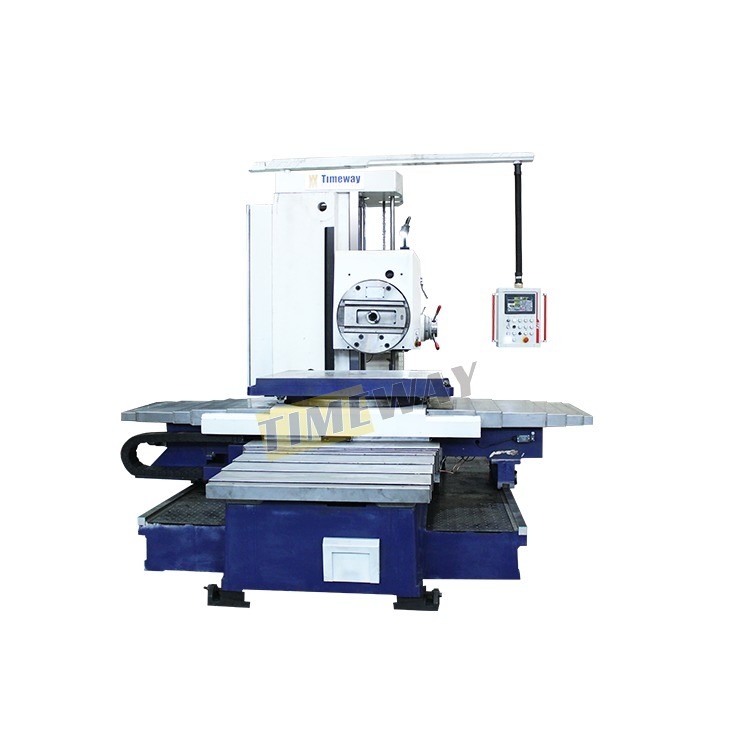

수평 뚫고 쇄기 기계
클래식 시리즈 수평 프레싱 및 굴착 기계는 특히 거칠고 마무리 굴착뿐만 아니라 크고 중형 및 상자 유형의 구성 요소의 굴착에 적합합니다.그들은 내부 구멍을 뚫는 데 탁월합니다., 원통 회전, 그리고 정면 판 슬라이드 휴지의 방사선 공급에 의해 굴곡.작업 테이블 회전 작업 정밀성 요구 사항에 적합한 4x90 ° 광적 위치 장치 사용정밀 DRO 측정 시스템은 작업 조각 좌표 및 선의 요구 사항을 충족합니다.
사양
사양 | 단위 | TPX-110B | TPX-110C | TPX-110D | ||
스핀들 | 직경 | mm | 110 | 110 | 110 | |
톱니 | 모스 노6 | 모스 노6 | 모스 노6 | |||
맥스. 토크 | N.m | 1225 | 1225 | 1225 | ||
최대 축 추진력 | N | 12250 | 12250 | 12250 | ||
속도 설정 | - | 22 | 22 | 22 | ||
속도 범위 | rpm | 8-1000 | 8-1000 | 8-1000 | ||
주전자 전력 | kw | 7.5 | 7.5 | 7.5 | ||

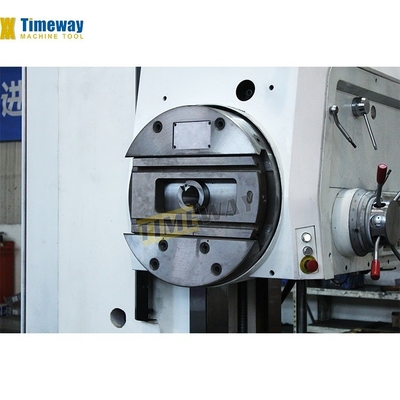

표면판 | 맥스. 토크 | N.m | 1960 | 1960 | 1960 | |
직경 | mm | 600 | 600 | 600 | ||
속도 범위 | rpm | 4-200 | 4-200 | 4-200 | ||
속도 설정 | - | 18 | 18 | 18 | ||

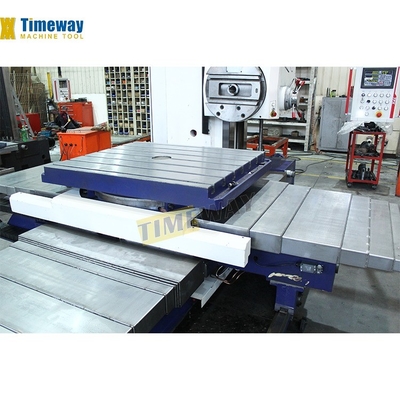

작업 테이블 | 크기 | mm | 1100*960 | 1100*960 | 1250*1100 | |
최대 부하 | 1kg | 5000 | 5000 | 5000 | ||
T 슬롯 크기 | mm | 22 | 22 | 22 | ||
T 슬롯 수 | 7 | 7 | 7 | |||
가공 범위 | X축 최대 이동 | mm | 900 | 1250 | 1600 | |
Y축 최대 이동 | mm | 900 | 900 | 1200 | ||
Z축 최대 이동 | mm | 1400 | 1400 | 1400 | ||
W축 최대 이동 (스핀들) | mm | 600 | 600 | 600 | ||
U축 최대 이동 (대면 판 슬라이드) | mm | 180 | 180 | 180 | ||
B축 회전 각 | ° | 360 | 360 | 360 | ||
스핀드 크네터와 작업 테이블 사이의 최소 거리 | mm | 0 | 0 | 0 | ||
먹이 | 빠른 경로 X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
각 스핀드 회전에 대한 축의 공급 범위 | mm/rev | 00.04-6/0.01-188 | 00.04-6/0.01-188 | 00.04-6/0.01-188 | ||
속도 범위 ((X) | mm/min | - | - | - | ||

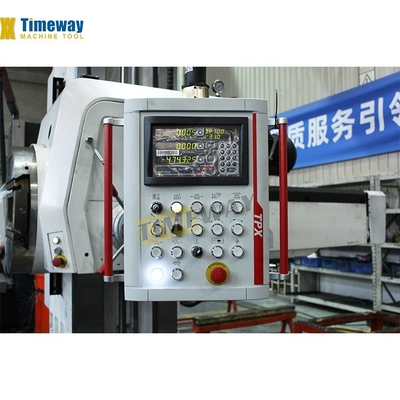

정확성 | 선형 측정 판독 정확도 (X/Y/Z축) | mm | 0.005 | 0.005 | 0.005 | |
선형 측정 판독 정확성 (B축) | ° | 0.001 | 0.001 | 0.001 | ||
일반 사양 | 크기 (L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
기계 무게 | 1kg | 11500 | 13000 | 14000 | ||
액세서리 세부 사항:
표준 액세서리 | 선택용 액세서리 |
MT6 스핀들 (110mm) 메트릭 80 스핀들 (130mm) 표면판 보러 도구 기기 작업등 수압 시스템 윤활 펌프 NEWALL X/Y축 DRO MITSUBISHI PLC 제어 CE 표시 전기 부품 평준 윙과 기초 볼트 작동 도구 사용 설명서 | ISO50 (7:24) 스핀들 NEWALL Z축 DRO 뒷줄기 회전장치와 변속기 |
