상세 정보 |
|||
| 적용 가능한 산업: | 식물을 제조한 기계류 정비소 | 전시실 위치: | 터키, 독일, 페루, 태국, 칠레, 남아프리카, 말레이시아, 호주 |
|---|---|---|---|
| 비디오 출입 검사: | 제공 | 기계 시험 보고: | 제공 |
| 판매 유형: | 일반 제품 | 핵심 부품에 대한 보증: | 1년 |
| 핵심 부품: | 모터 | 조건: | 새로운 |
| CNC 또는 아니: | CNC | 전압: | 380V/50HZ |
| 크기 (L*W*H): | 실제 상황으로 | 무게 (kg): | 6000 |
| 전력 (kW): | 11 | 주요 판매점: | 자동 |
| 보증: | 1년 | 색상: | 고객에 따르면 요구하세요 |
| 호닝 직경 범위: | 100-500mm | 최대 연마 깊이: | 1000-15000mm |
| 스핀들 중심 높이: | 500 밀리미터 | 공작물 클램핑 직경: | 100~650mm |
| 호닝박스의 스핀들 속도 범위: | 10-250rpm | 급지속도 범위: | 1-20m/min |
| CNC 시스템: | 대만 델타 또는 기타 | 기계 종류: | 수평선상인 구조 |
| 특수기계: | 고객의 특별한 요구 사항에 따라 | 항구: | 중국 항구 |
제품 설명

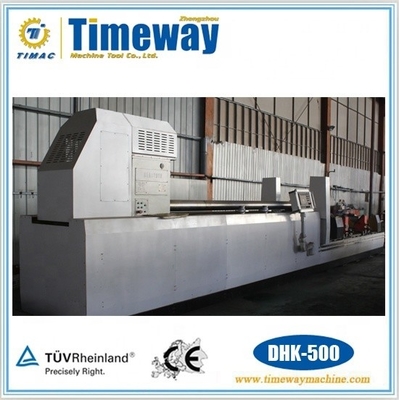

중량 CNC 실린더 정제 기계 깊은 구멍
DHK-350 DHK-500 DHK-800
주요 전망
요약
기계 요약
- 시리즈 CNC 깊은 구멍 닦는 기계는 깊은 구멍 닦는 및 닦는 전용 기계입니다. 주로 정밀 부품의 정밀 처리를 위해그것은 높은 정확도와 높은 효율을 가진 이상적인 깊은 구멍 처리 기계입니다.
- 기계의 변형 버전 유형은 다른 요구에 따라 설계 될 수 있습니다. 국내외의 첨단 경험을 흡수,이 기계는 정확한 타이밍 제어를 실현할 수 있습니다.생산 과정에서의 위치 및 정량화고성능의 경개 및 자동화 닦기 기계의 개발으로, 닦기 응용 범위는 점점 더 넓어질 것입니다.
주요 공연
성능 및 특징
- 기계는 고정 작업 조각, 톱니 머리가 회전 및 reciprocating의 모드를 채택합니다. 그것은 넓은 응용을 가지고 있습니다.공기 실린더, 평면체, 회전 축과 플랜지 플레이트 등이있는 작업 조각

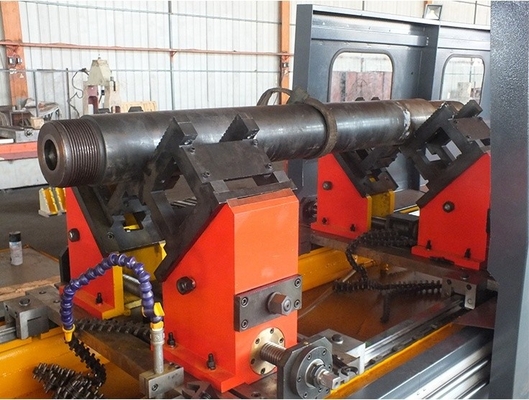

- 작업 조각은 V형 지원 및 체인 잠금으로 고정됩니다. 기계는 정렬 시간까지 정렬, 자동 작동을 실현하도록 프로그래밍 할 수 있습니다.교류 주파수 및 힌링 거리. 대량 생산 또는 단일 유지 보수 생산에 적합합니다. 기계는 인간-기계 인터페이스 터치 스크린으로 대만 델타 제어 시스템을 선택합니다.
- 표면 거칠기는 Ra 0.2μm까지이고 둥글기는 0.03mm 미만이며 구멍 내성이 IT7 이상입니다.
- 냉각용 특수 오일을 채택하면 작업 부위가 거의 변형되지 않으며 우수한 표면 마감과 함께 크기와 기하학에 대한 더 높은 정밀도를 유지합니다.정밀 내부 구멍과 긴 구멍의 중요한 처리 방법입니다, 높은 효율을 가지고 있습니다.
- 기름 돌 표면에 교차 질감이 있습니다, 그것은 윤활유 필름의 보호를 위해 좋은, 그리고 효과적으로 내장 모래의 발생을 피합니다. 그래서 사용 수명이 길어집니다.

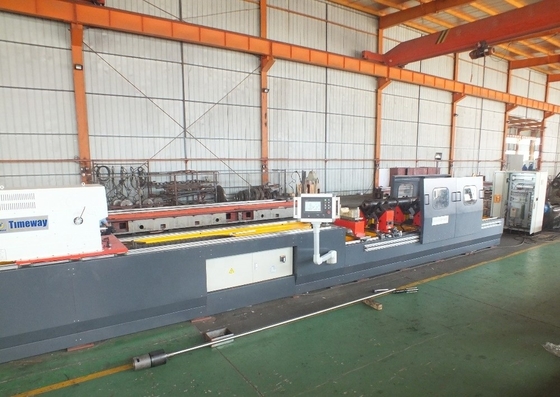

실제 부분 그래프

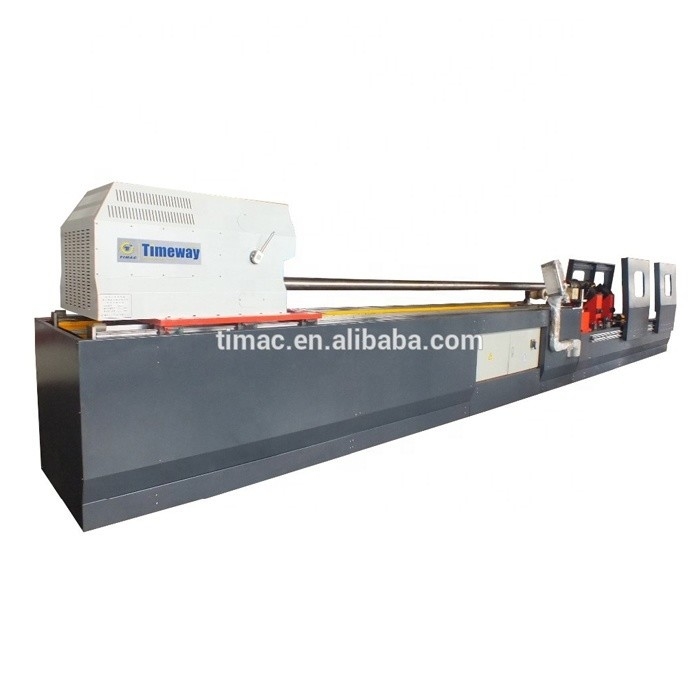

주요 구조: 침대 몸체, 호닝 헤드 박스, 전기 캐비닛, 운영 패널, V 타입 클램핑 장치, 보호 보호, 호닝 바의 가이드 휠, 선형 가이드 레일.
사양 목록
기술 매개 변수
| 사양 | 단위 | DHK-350 | DHK-500 | DHK-800 |
| 톱니 직경 범위 | mm | Φ80-Φ350 | Φ100-Φ500 | Φ350-Φ800 |
| 최대 단련 깊이 | mm | 1000-15000 | 1000-15000 | 1000-15000 |
| 스핀드 중앙 높이 | mm | 350 | 500 | 650 |
| 톱니 톱니 톱니 톱니 톱니 톱니 | r/min | 20-200 (무단) | 10-250 (단계 없이) | 20~250 (발자국 없이) |
| 작업 부품을 클램핑 다이어. 범위 | mm | Φ100-Φ420 | Φ100-Φ650 | Φ400-Φ1000 |
| 바퀴의 회전속도 범위 | m/min | 1-20 (단계 없이) | 1-20 (단계 없이) | 1-20 (단계 없이) |
| 냉각 펌프 흐름 | L/min | 100 | 150 | 200, AB 50 |
| 냉각 시스템의 오일 탱크 부피 | L | 300 | 300 | 500 |
| 튼튼한 머리 확장 압력 | MPa | 0.3-4 (변수) | 0.3-4 (변수) | 0.3-4 (변수) |
| 톱니 박스의 스핀드 모터 파워 | kw | 11 (AC 서보) | 11 (AC 서보) | 15 (AC 서보) |
| 역동 모터 힘 | kw | 5.5 (AC 서보) | 4.5 (AC 서보) | 5.5 (AC 서보) |
| 클램핑 및 확장 모터 선형 머리의 힘 | kw | 0.75 (AC 서보) | 0.75 (AC 서보) | 0.75 (AC 서보) |
| 냉각 펌프 모터 전력 | kw | 2.2 | 2.2 | 2.2 |

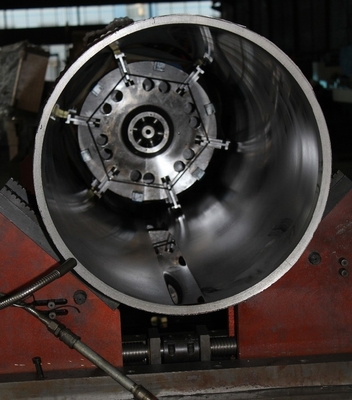

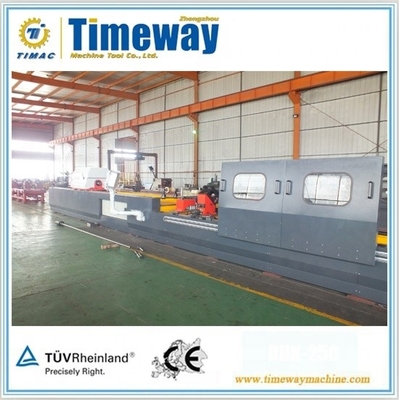

상세한 사진
포장 및 운송
- 먼저 방수 천으로 포장하고 나무 케이스로 포장했습니다.
- 일부 부품은 내려놓고 목재 케이스에 포장해야 할 수도 있습니다.
- 고객의 다른 요구에 따라, 우리는 다른 패키지를 채택 할 수 있습니다.
CNC 깊은 구멍 닦기 기계 또는 CNC 깊은 구멍 뚫기 및 굴착 기계 또는 CNC 깊은 구멍 스키빙 롤러 닦기 기계, 우리는 모두 동일한 표준 패키지를 사용합니다.
