상세 정보 |
|||
| 조건: | 새로운 | 종류: | 탁상 볼반 |
|---|---|---|---|
| 맥스. 드릴링 Dia. (밀리미터): | 350 | 가늘고 긴 속도(r.p.m)의 범위: | 60 - 1000 분당 회전수 |
| CNC 또는 아니: | 일반 | 전압: | 220/380V |
| 전력 (kW): | 30 | 무게 (kg): | 9000 KG |
| 보증: | 1년 | 주요 판매점: | 높은 생산성 |
| 전시실 위치: | 캐나다, 독일, 인도네시아, UAE, 남아프리카, 말레이시아, 호주 | 적용 가능한 산업: | 건축 자재 매장, 제조 공장, 기계 수리 매장, 식품 및 음료 공장, 농장, 에너지 및 광산 |
| 판매 유형: | 새로운 제품 2020 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 핵심 부품: | 베어링, 펌프, 기어, 모터 | 보링 직경 범위: | 60-350mm |
| 천공 직경 범위: | 30-100mm(A형 시리즈용) | 최대 보링 깊이: | 1000-15000mm |
| 스핀들 중심 높이: | 450 밀리미터 | 공작물의 클램핑 직경: | 120-450mm |
| 헤드스톡 스핀들 속도 범위: | 60-1000rpm(12단계) | 가늘고 긴 테이프녹화자: | 1:20 |
| 주 엔진 전력: | 30 kw | 힘: | 60KW 이상 |
| 항구: | 중국 항구 | ||
제품 설명

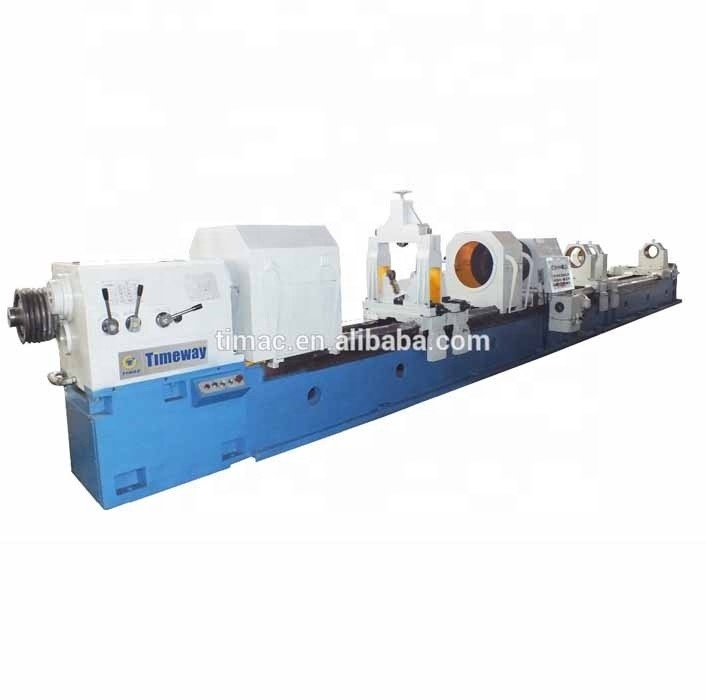

일반 수평 실린더 깊은 구멍 뚫기 및 boring 기계
DB-350 DB-350A
주요 전망
요약
기계 요약
- 이 기계는 특히 고공공정을 위해 설계된 원통형 작업 조각.
- 그것은 구멍을 통해 가공뿐만 아니라, 그것은 또한 단계 구멍과 맹종 구멍을 처리 할 수 있습니다.

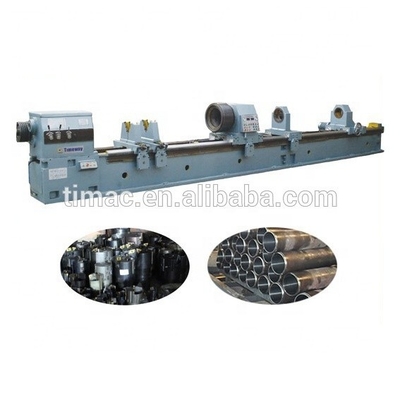

- 기계 도구는 특수 실린더, 석탄 실린더, 수압 기계, 고압 보일러 튜브, 석유, 군사, 전기 및 항공 공간 등을 생산하기에 적합합니다.
주요 공연
성능 및 특징
- 프로세스는 작업 조각 회전 및 도구 공급의 모드를 채택합니다. 필요한 경우 도구도 회전 할 수 있습니다. 작업 조각 회전 및 도구 공급과 함께.
- 절단 액체는 오일 공급 장치 또는 굴착 막 끝을 통해 절단 영역에 도달합니다. 칩 제거는 BTA 유형을 채택합니다. 굴착 시 절단 액체는 칩을 헤드 스톡 끝에서 앞으로 밀어냅니다.
- 기계는 뚫기 상자와 함께 장착 될 수 있습니다, 작업 조각과 도구의 이중 회전을 달성하고 단일 동작 또한 사용할 수 있습니다다양한 처리 수요를 충족시키기 위해작업 조각의 낮은 회전 속도 조건에서 처리 효율성과 품질이 보장 될 수 있습니다.
- 기계는 다른 처리 수요에 따라 광범위한 응용 프로그램을 가지고 있습니다.
- DB-350는 작업 헤드 박스가 장착되어 있지만 굴착 박스 또는 굴착 박스가 장착되어 있지 않습니다. DB-350ADB-350에 기반을 둔 굴착 상자 또는 굴착 상자에 추가하면더 높은 효율성실린더 모양의 작업 부품을 위한 깊은 구멍 가공
사양 목록
기술 매개 변수
| 사양 | 단위 | DB-350 | DB-350A |
| 굴착 지름 범위 | mm | / | Φ30-Φ100 |
| 도공 지름 범위 | mm | Φ60-Φ350 | Φ60-Φ350 |
| boring depth range (공해 깊이 범위) | mm | 1000-15000 | 1000-15000 |
| 작업 부품을 클램핑 다이어. 범위 | mm | 120-450 | 120-450 |
| 스핀드 중앙 높이 | mm | 450 | 450 |
| 헤드스톡 스핀들 홀 다이어 | mm | Φ75 | Φ75 |
| 스핀드 앞 톱니 구멍 다이어. | mm | Φ85 1:20 | Φ85 1:20 |
| 스핀드 속도 범위 | r/min | 60-1000 (12단계) | 60-1000 (12단계) |
| 굴착 상자 스핀들 구멍 | mm | / | Φ75 |
| 굴착 상자 앞 톱니 구멍 | mm | / | Φ85 1:20 |
| 드릴 박스 속도 범위 | r/min | / | 40-670 (12단계) |
| 피드 속도 범위 (단계 없이) | mm/min | 5-2000 (단계 없이) | 5-2000 (단계 없이) |
| 먹이차의 빠른 이동 속도 | m/min | 2 | 2 |
| 주전자 전력 | kw | 30 | 30 |
| 수압 펌프 모터 전력 | kw | 1.5 | 1.5 |
| 운반용 고속 모터 전력 | kw | 3 | 3 |
| 피드 모터 토크 | N.m | 36 | 36 |
| 냉각 펌프 모터 전력 | kw | 5.5 (4 그룹) | 5.5 (4 그룹) |
| 냉각 시스템 등급 압력 | MPa | 2.5 | 2.5 |
| 냉각 시스템 흐름 | L/min | 100, 200, 300, 400 | 100, 200, 300, 400 |
| 수압 시스템 등급 압력 | MPa | 6.3 | 6.3 |
| 오일 피더의 최대 축력 | KN | 6.3 | 6.3 |
| 오일 피더의 최대 클램핑 힘 | KN | 20 | 20 |
주요 이미지

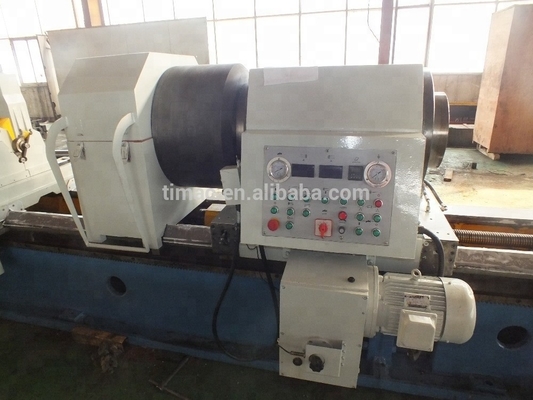

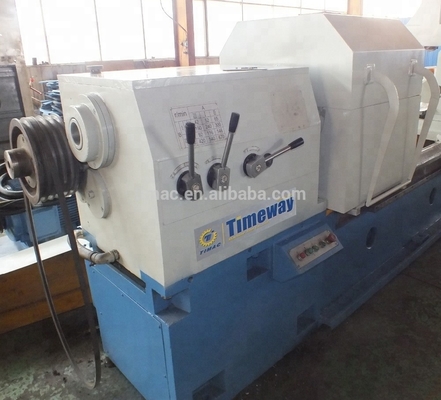

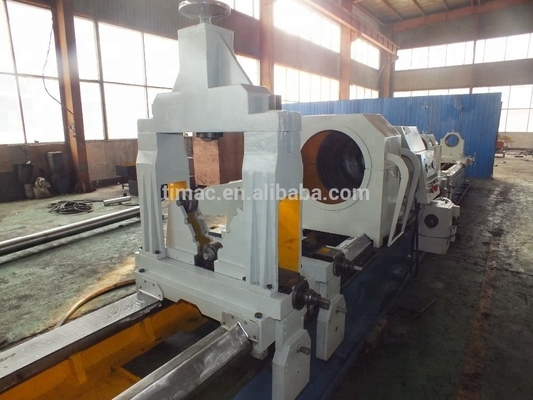

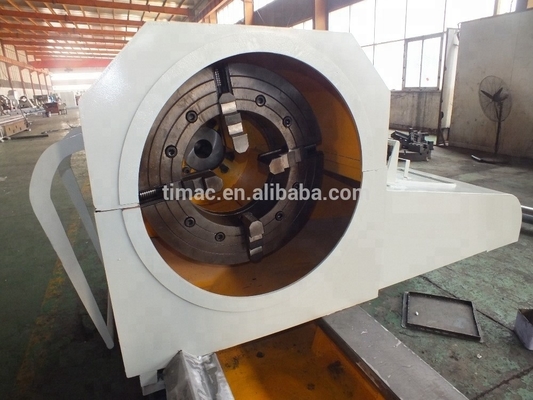

기계는 침대 몸, 헤드 스톡, 드릴링 및 boring 박스 (선택), 턱 몸, 공급 수송, 기름 공급기, 냉각 시스템, 칩 제거 장치, 안정적 휴식, 수압 시스템,지루한 막대기 지원, 모터 및 전기 시스템 등
포장 및 운송
- 먼저 방수 천으로 포장하고 나무 케이스로 포장했습니다.
- 일부 부품은 내려놓고 목재 케이스에 포장해야 할 수도 있습니다.
- 고객의 다른 요구에 따라, 우리는 다른 패키지를 채택 할 수 있습니다.
CNC 깊은 구멍 닦기 기계 또는 CNC 깊은 구멍 뚫기 및 굴착 기계 또는 CNC 깊은 구멍 스키빙 롤러 닦기 기계, 우리는 모두 동일한 표준 패키지를 사용합니다.
