제품 상세 정보:

원래 장소: 중국
브랜드 이름: TIMAC, TIMEWAY
인증: CE ISO9001

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $100,000.00/sets 1-2 sets
포장 세부 사항: 표준 항해 패키지 또는 고객 요구 사항에 따라
공급 능력: 300개 세트 / 세트마다 년
최고의 가격 접촉

상세 정보

조건: 새로운 종류: 탁상 볼반
맥스. 드릴링 Dia. (밀리미터): 100 가늘고 긴 속도(r.p.m)의 범위: 20 - 1200 분당
CNC 또는 아니: 일반 전압: 220/380V
전력 (kW): 30 무게 (kg): 9000 KG
보증: 1년 주요 판매점: 높은 정확도
전시실 위치: 미국, 프랑스, ​​브라질, 인도네시아, 남아프리카, 카자흐스탄 적용 가능한 산업: 건축 자재 매장, 기계 수리 매장, 식품 및 음료 공장, 가정용, 에너지 및 광산
판매 유형: 새로운 제품 2020 기계 시험 보고: 제공
비디오 출입 검사: 제공 핵심 부품에 대한 보증: 1년
핵심 부품: 베어링, 펌프, 기어, 모터 천공 직경 범위: 30~60mm
보링 직경 범위: 40-125mm 보링 깊이 범위: 500~8000mm
공작물의 클램핑 직경: 40-200mm 헤드스톡 스핀들 속도 범위: 20-1200rpm
스핀들 중심 높이: 300mm 가늘고 긴 테이프녹화자: 1:20
CNC 시스템: SIEMENS 또는 기타 CNC 시스템 무게: 실제 상황으로
항구: 중국 항구

제품 설명

CNC 수평 깊은 구멍 뚫기 및 뚫기 기계

DBK-100 DBK-100A



주요 전망

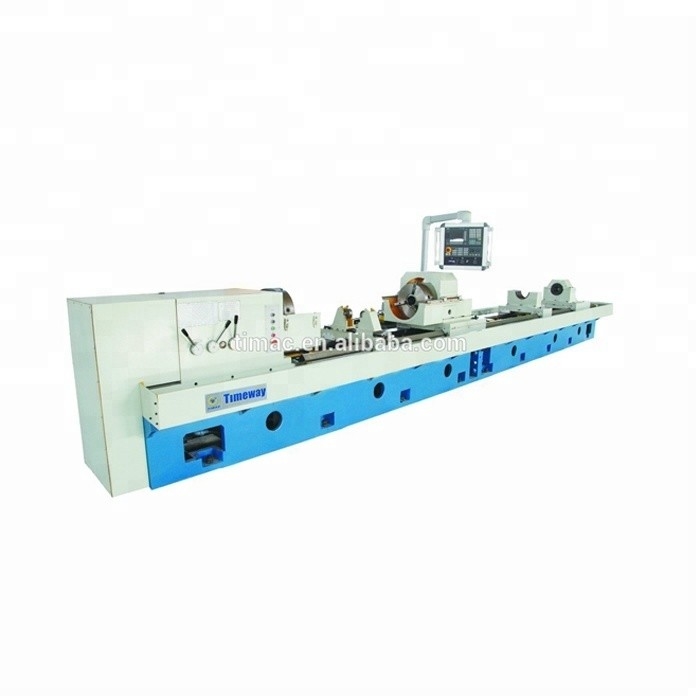

최대. 굴착 직경. 100mm CNC 수압 실린더에 대한 깊은 구멍 굴착 boring 기계 0

요약



기계 요약

  • CNC 깊은 구멍 굴착 및 굴착 기계는 주로 고 cilindric 작업 조각의 가공을 위해 사용된다.이 기계는 굴착, 굴착, 확장 및 롤러 번싱 등의 프로세스를 수행 할 수 있습니다.
  • 기계는 CNC 시스템으로 장착되어 있습니다. 구멍을 가공하는 것 외에도 단계 구멍과 맹종 구멍 등을 처리 할 수 있습니다.
  • 기계 도구는 특수 실린더, 석탄 실린더, 수압 기계, 고압 보일러 튜브, 석유, 군사, 전기 및 항공 공간 등을 생산하기에 적합합니다.
주요 공연



성능 및 특징

  • 시리즈 깊은 구멍 뚫기 및 굴착 기계는 침대 몸의 이중 직사각형 가이드웨이를 채택하고, 경화 기술로 처리되며 뛰어난 마모 저항을 가지고 있습니다.
  • 보호 장치는 기름 스프래치 및 누출을 방지하기 위해 기계 주위에 설치됩니다.
  • 공급 시스템 및 오일 피더는 도구와 작업 조각의 안전을 보장하기 위해 세르보 모터 제어 및 기어 랙 전송을 채택하고 기계는 쉽게 작동되며 좋은 경직성을 가지고 있습니다.
  • 스핀드 모터는 단계없는 속도 조절으로 AC 변주 주파수 모터를 사용합니다.
  • 그것은 굴착 및 굴착 과정에 적용됩니다. 굴착 기계는 내부 칩 제거 (BTA 유형) 를 채택 할 때, 절단 오일은 절단 부위에 오일 피더에 의해 공급됩니다.칩은 굴착 바의 내부 구멍을 통해 배출되고 기계의 뒷부분에 위치한 칩 컨테이너에 수집됩니다..
  • 기계는 고효율의 복합 도구가 장착되어 있습니다, skiving 롤러 닦는 도구는 자동으로 확장 및 후퇴 할 수 있습니다,그것은 오일 실린더 생산에 대한 높은 효율적인 처리를 달성 할 수 있습니다..
  • 독일 WENAROLL 도구를 선택할 수 있으며 고객은 또한 우리 회사가 제조 한 도구를 사용할 수 있습니다.
  • DBK-100은 작업 헤드 박스가 장착되어 있지만 굴착 박스 또는 굴착 박스가 장착되어 있지 않습니다.DBK-100ADBK-100에 기반을 둔 굴착 상자 또는 굴착 상자에 추가하면더 높은 효율성실린더 모양의 작업 부품을 위한 깊은 구멍 가공
사양 목록



기술 매개 변수

사양 단위 DBK-100 DBK-100A
굴착 지름 범위 mm Φ30-Φ60 Φ30-Φ60
도공 지름 범위 mm Φ40-Φ125 Φ40-Φ125
boring depth range (공해 깊이 범위) m 0.5-8 0.5-8
작업 부품을 클램핑 다이어. 범위 mm Φ40-Φ200 Φ40-Φ200
스핀드 중앙 높이 mm 300 300
헤드 스핀드 회전 속도 범위 r/m 200~1200 200~1200
스핀드 구멍 지름 mm Φ75 Φ75
스핀드 앞 톱니 구멍 지름 mm Φ85 1:20 Φ85 1:20
헤드 스톡 모터 파워 kw 15kW 변속기 모터
굴착 상자 모터 전력 kw - 15
굴착 상자 스핀들 구멍 지름 mm - Φ75
굴착 상자 앞 톱니 구멍 mm - Φ85 1:20
드릴 박스 속도 범위 r/min - 40~500 (~ 12단계)
피드 속도 범위 (단계 없이) mm/min 5-1500 (단계 없이) 5-1500 (단계 없이)
먹이차 빠른 이동 속도 m/min 3.2 3.2
피드 모터 전력 kw 5.5 5.5
먹이차 빠른 모터 전력 kw 3 3
수압 펌프 모터 전력 kw 1.5 1.5
수압 시스템의 명목 작업 압력 MPa 6.3 6.3
냉각 펌프 모터 전력 kw 5.5 (3 그룹) 5.5 (3 그룹)
냉각 시스템 등급 압력 MPa 2.5 2.5
냉각 시스템 흐름 L/min 100,200,300 100,200,300
CNC 시스템   시멘스 808 또는 KND



주요 이미지



기계는 침대 몸, 헤드 스톡, 드릴링 및 boring 박스 (선택), 턱 몸, 공급 수송, 기름 공급기, 냉각 시스템, 칩 제거 장치, 안정적 휴식, 수압 시스템,지루한 막대기 지원, 모터 및 전기 시스템, CNC 시스템 등

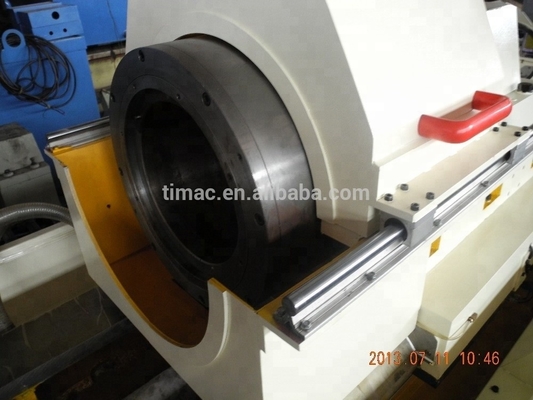

최대. 굴착 직경. 100mm CNC 수압 실린더에 대한 깊은 구멍 굴착 boring 기계 1

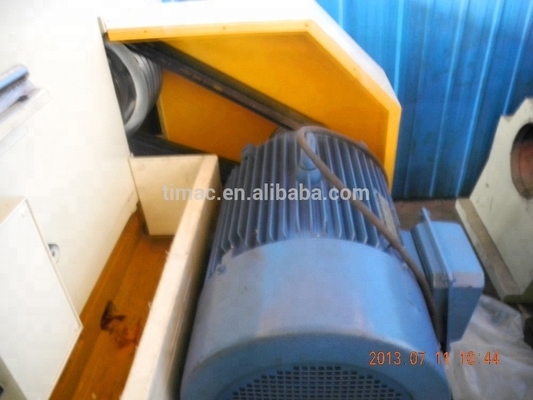

최대. 굴착 직경. 100mm CNC 수압 실린더에 대한 깊은 구멍 굴착 boring 기계 2



소재

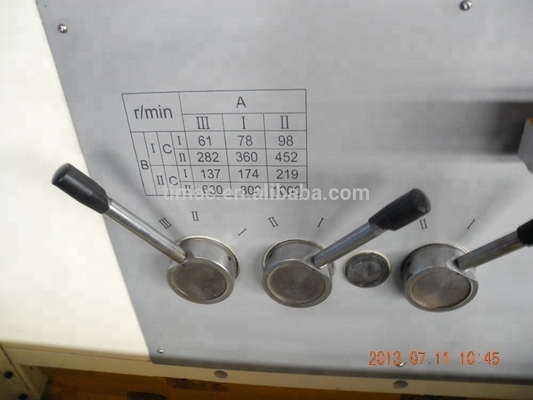

그것은 12 단계 속도 변경 또는 속도 가변 stepless 선택할 수 있습니다. CNC 시스템은 GSK 또는 SIEMENS 또는 FANUC 또는 다른 CNC 시스템으로 장착되어 있습니다.

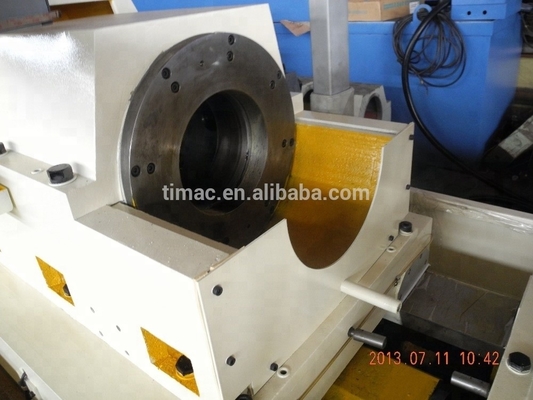

최대. 굴착 직경. 100mm CNC 수압 실린더에 대한 깊은 구멍 굴착 boring 기계 3

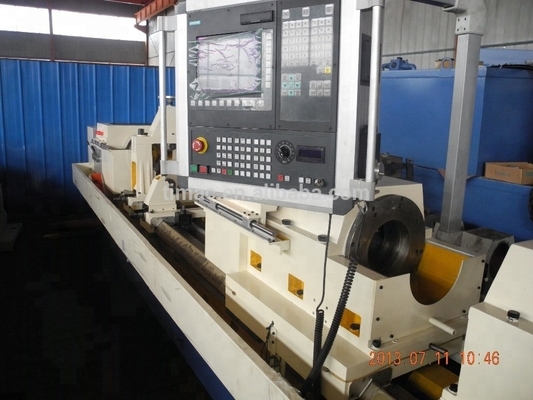

최대. 굴착 직경. 100mm CNC 수압 실린더에 대한 깊은 구멍 굴착 boring 기계 4





실제 수와 다른 사양의 기계

최대. 굴착 직경. 100mm CNC 수압 실린더에 대한 깊은 구멍 굴착 boring 기계 5 최대. 굴착 직경. 100mm CNC 수압 실린더에 대한 깊은 구멍 굴착 boring 기계 6
최대. 굴착 직경. 100mm CNC 수압 실린더에 대한 깊은 구멍 굴착 boring 기계 7 최대. 굴착 직경. 100mm CNC 수압 실린더에 대한 깊은 구멍 굴착 boring 기계 8



포장 및 운송



  • 먼저 방수 천으로 포장하고 나무 케이스로 포장했습니다.
  • 일부 부품은 내려놓고 목재 케이스에 포장해야 할 수도 있습니다.
  • 고객의 다른 요구에 따라, 우리는 다른 패키지를 채택 할 수 있습니다.

CNC 깊은 구멍 닦기 기계 또는 CNC 깊은 구멍 뚫기 및 굴착 기계 또는 CNC 깊은 구멍 스키빙 롤러 닦기 기계, 우리는 모두 동일한 표준 패키지를 사용합니다.
