상세 정보 |
|||
| 표 여행 (X) (밀리미터): | 600 | 기계가공 능력: | 무거운 짐 |
|---|---|---|---|
| 테이블 이동거리(Y)(mm): | 300 | 테이블 이동거리(Z)(mm): | 280 |
| 가늘고 긴 테이프녹화자: | ISO40 | 가늘고 긴 속도(r.p.m)의 범위: | 80 - 5440 |
| 종류: | 수직 | 스핀들 모터 전원(kW): | 2.2 |
| 전압: | 고객의 요구로서 | 크기 (L*W*H): | 1700*1500*2150mm |
| 무게 (kg): | 1600 | 보증: | 1년 |
| 주요 판매점: | 높은 정확도 | 보증 후 서비스: | 온라인 지원 |
| 지역 서비스 위치: | 루마니아, 남아프리카, 브라질, 인도네시아, 러시아 | CNC 또는 아니: | 일반 |
| 판매 후 서비스 제공: | 온라인 지원 | 제분기: | 공작 기계 |
| 전원(KW): | 2.2(V), 2.2(수소) | 중량(KG): | 1600 |
| 전시실 위치: | 루마니아, 남아프리카, 브라질, 인도네시아, 러시아 | 감원의 수: | 3 |
| 조건: | 새로운 | 적용 가능한 산업: | 제조 공장 |
| 표 여행 (밀리미터): | 600X300X280 | 항구: | 칭다오 항구 |
제품 설명

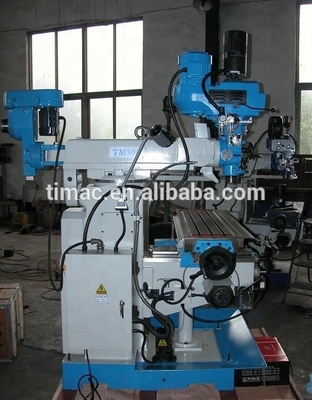

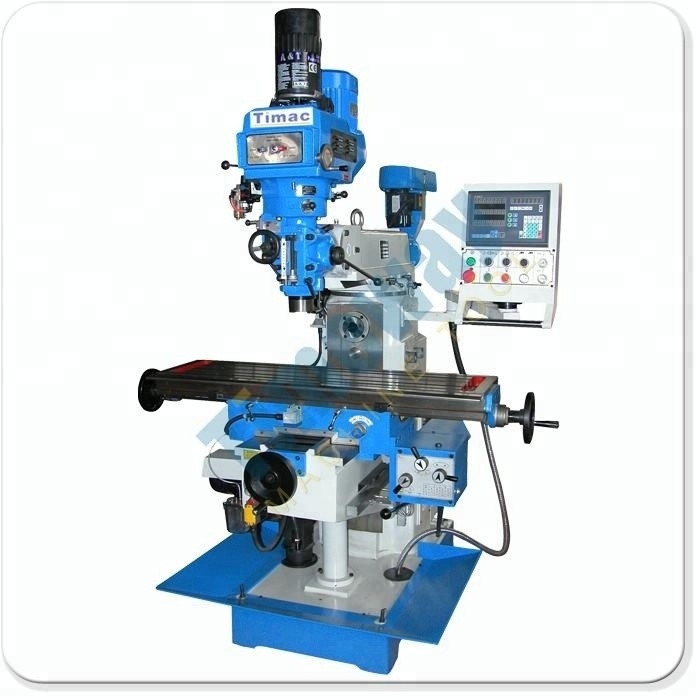

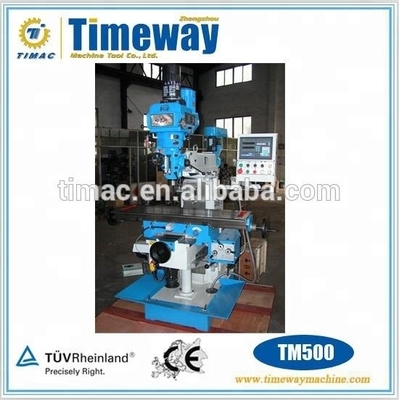

H/V 헤드 자동 공급 타워 프레싱 머신 TM500
특징:
타워 프레싱 머신

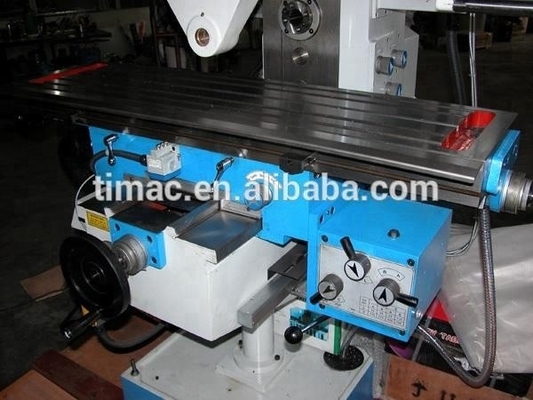

1- 단단하고 닦은 테이블 표면
2X, Y 축에 자동 공급, Z 축에 테이블의 모터 상승 및 하락;
3. 스핀드 수갑을 탭 할 수 있습니다, 3 속도의 자동 공급;

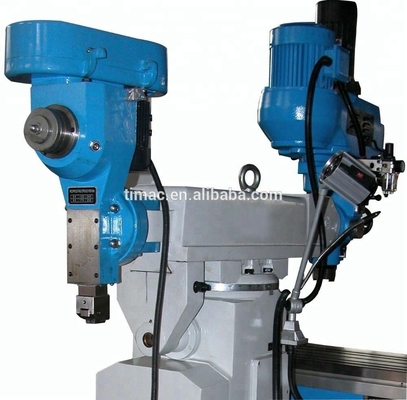

4. 헤드 스톡이 오른쪽에서 왼쪽으로 ±90° 회전, 앞에서 뒤로 ±45° 기울기 (TM500)
5측정 표시가 있는 드릴 깊이 정지
6높은 안정성을 가진 직사각형 기둥 안내 방법 (TM600, TM700, TM800)
파라미터:
모델 | 단위 | TM500 | TM600 | TM700 | TM800 |
테이블 크기 | mm | 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
스핀드 톱니
| ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
펜의 지름 | mm | 95 | 120 | 120 | 120 |
스핀드에서 테이블까지의 거리 | mm | 9 ± 0-370 | 90-490 | 90-490 | 135-535 |
수평으로부터의 거리 스핀드에서 테이블로 | mm
| 0-280 | 0-400 | 0-400 | 230 |
스핀 dle에서 열까지의 거리는 | mm | 200-700 | 200-700 | 200-700 | 200-700 |
스핀드 속도
| rp.m
| (16단계) 80-5440 ((V), (12단계) 40-1300 ((H)
| (16단계) 70-7200 ((V), (12단계) 40-1300 ((H)
| (16단계) 70-7200 ((V), (12단계) 40-1300 ((H)
| (16단계) 70-7200 ((V), (12단계) 60-1800 ((H)
|
스핀드 이동 | mm | 127 | 145 | 145 | 145 |
깃털 먹이
| mm
| (3단계) 0.15,0.08,0.25 | (3단계) 0.4,0.08,0.15 | (3단계) 0.4,0.08,0.15 | (3단계) 0.4,0.08,0.15 |
자동 공급의 최대 굴착 용량 | mm
| 10 | 10 | 10 | 10 |
머리 회전 (오른쪽에서 왼쪽으로) | ±90° | ±90° | ±90° | ±90° | |
머리 기울기 (앞에서 뒤로) | ±45° | ||||
테이블 이동 (상단/십자/직선) | mm
| 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
X,Y 축 공급 속도 | mm/min | 22-555 | 22-555 | 22-555 | 22-555 |
X,Y 축 빠른 공급 속도 | mm/min | 1080 | 1080 | 1080 | 1080 |
Z축 빠른 승강 속도 | mm/min | 590 | 590 | 590 | 590 |
Z 축 빠른 상승 모터 전력 | w | 750 | 750 | 750 | 1100 |
작업 조각의 최대 무게 | 1kg | 300 | 300 | 300 | 400 |
T 슬롯 (No./width/distance) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 1980 년 3 월 18 일 |
주 엔진 | kw | 2.2 (V), 2.2 (H) | 3.75 (V), 2.2 (H) | 3.75 (V), 2.2 (H) | 5.5 (V), 4 (H) |
X,Y 축 자동 공급 모터 | w | 750 | 750 | 750 | 750 |
냉각 수소 펌프 전력 | w | 40 | 40 | 40 | 90 |
전체 차원 | mm | 1700x1500x2150 | 1700x1500x2270 | 1780x1500x2270 | 2220x1790x2360 |
NW/GW | 1kg | 1450/1600 | 1550/1650 | 1650년~1750년 | 2450/2650 |
*** 표준:
5HP 타이완에서 만든 단계 롤리형 프레싱 헤드, 밀 턱 & 콜렛, 당기 바, 기계 빗, 수평 밀 아보, 냉각 시스템, 작업 램프, 테이블 상승 모터, 컨버전트 패널, 랭치,손잡이, 중간 수갑, 상승 회전 손잡이, 기름 수집판, 운영 설명서 ((영어판).
*** 선택 사항:
3축 DRO
5HP 타이완에서 만든 변동 (stepless) 속도 유형의 프레싱 헤드
공기 전력 흡수 바
58pcs 클램핑 키트
유니버설 분할 헤드
회전 테이블
패키지: 목재 팔렛 & 플라스틱 덮개 (표준)
또는 접착판 케이스 (선택)
포장 크기:
한 케이스에 한 조각: 114x122x222CMN.W./G.W: 850/1050KGS
한 케이스에 두 조각:114x122x222CMN.W./G.W: 1700/1900KGS
컨테이너 로딩:3 세트 / 20'GP
