상세 정보 |
|||
표 여행 (X) (밀리미터): | 1000 | 기계가공 능력: | 미디움 듀티 |
---|---|---|---|
테이블 이동거리(Y)(mm): | 368 | 테이블 이동거리(Z)(mm): | 450 |
가늘고 긴 테이프녹화자: | ISO40 | 가늘고 긴 속도(r.p.m)의 범위: | 65 - 4500 분당 |
종류: | 수직, 터렛 밀링 머신 | 전압: | 고객 요청으로서 |
크기 (L*W*H): | 1800 x 2016 x 2180mm | 무게 (kg): | 2350 |
보증: | 1년, 1년 | 주요 판매점: | 높은 정확성 |
판매 유형: | 일반 제품 | 기계 시험 보고: | 제공 |
비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
CNC 또는 아니: | 일반 | 판매 후 서비스 제공: | 온라인 지원 |
제분기: | 공작 기계 | 전력 (kW): | 3.75 |
X축 이동: | 1000mm | Y축 이동: | 380 밀리미터 |
Z축 이동: | 430 밀리미터 | 감원의 수: | 2 |
조건: | 새로운 | 적용 가능한 산업: | 제조 공장 |
전시실 위치: | 말레이시아, 캐나다, 터키, 독일, 브라질 | 표 여행 (밀리미터): | 1000x368x450 |
핵심 부품: | 다른 것 | 항구: | 중국 항구 |
제품 설명

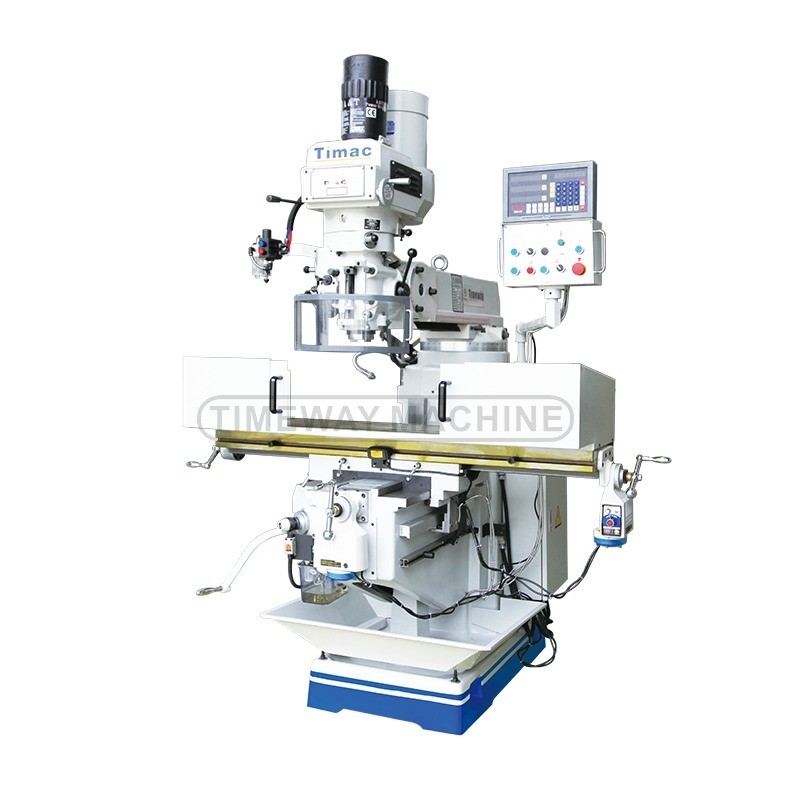

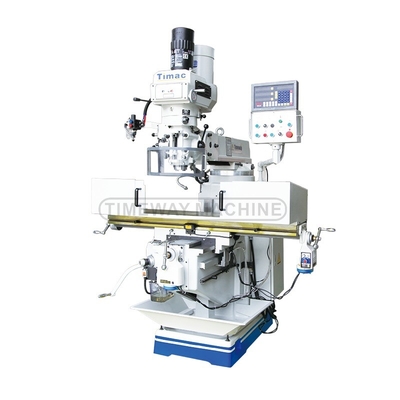

수직 타워 프레싱 머신
수직 타워 프레싱 머신
모델 | 단위 | M230A | M230B | M250 | M250A | M250B | M250U | M250C | M250D | M300 | M300A | M330 | M330A | |
테이블 크기 | mm | 230x1067 | 254x1270 | 250x1270 | 254x1270 | 305x1370 | 330x1370 | |||||||
230x1246 | 254x1370 | 254x1370 | 305x1500 | 330x1500 | ||||||||||
길거리 여행 | mm | 650 / 840 | 850 / 950 | 770 | 850 / 950 | 870 / 1000 | 840 / 1000 | |||||||
크로스 여행 | mm | 305 | 420 | 400 | 420 | 380 | 368 | |||||||
수직 이동 | mm | 400 | 420 | 400 | 420 | 430 | 450 | |||||||
T 슬롯 번호 및 크기 | mm | 3 x 16 | ||||||||||||
램 여행 | mm | 312 | 470 | 500 | ||||||||||
스핀드에서 테이블까지의 거리는 | mm | 0-415 | 0-405 | 0-350 | 0-450 | |||||||||
스핀드 홀 코너 | 표준: R8 선택: ISO30/ISO40 | 표준: ISO40 | ||||||||||||
스핀드 이동 | mm | 127mm | ||||||||||||
스핀드 속도 | rp.m | 표준: 단계 16 속도 50HZ: 65-4500 60HZ: 80-5440 | ||||||||||||
선택: 변속 속도 65-4500 | 선택: 변속 속도: 65-3750 | |||||||||||||
오토. 페어 먹이 | mm/r | 3단계: 0.04 (0.0015") / 0.08 (0.003) / 0.15(0.006) | 세 단계: 0.04 (0.0015") / 0.08 (0.003) / 0.15 (0.006) | |||||||||||
스핀드 모터 | kW/HP | 2.25kW / 3HP | 3.75kW / 5HP | 3.75kW / 5HP | ||||||||||
머리 회전 | 90° | |||||||||||||
머리 기울기 | 45° | 고쳐 | 45° | 고쳐 | 45° | 고쳐 | ||||||||
패키지의 크기 | 하나 | mm | 1400x1476x2030 | 1516x1550x2080 | 1566x1650x2080 | 1800x2016x2180 | ||||||||
2개 | mm | 1450x1570x2080 | 1650x1790x2170 | 1720x1800x2175 | 1800x2200x2180 | |||||||||
3개 | mm | 1450x2180x2080 | 1650x2285x2235 | - | - | |||||||||
총중량 | 1kg | 1100 | 1160 | 1550 | 1380 | 1420 | 1650 | 1590 | 1590 | 1700 | 1750 | 2300 | 2350 |
특징:
M230A:
* Y축과 Z축 모두에서 55°의 두 개의 둥지 꼬리 가이드 경로가 채택됩니다.
* 기둥의 양쪽에 강화 리브를 채택;
* 작업 테이블 표면과 3 축 가이드 라인은 단단하고 정밀하게 닦습니다.
M230B:
* Z축에서 55°의 두 개의 둥근 꼬리 가이드 라인이 채택되고, Y축에서는 직사각형 가이드 라인이 채택됩니다.
* 기둥의 양쪽에 강화 리브를 채택;
* 작업 테이블 표면과 3 축 가이드 라인은 단단하고 정밀하게 닦습니다.
M250A:
* Y축과 Z축 모두에서 55°의 두 개의 둥지 꼬리 가이드 경로가 채택됩니다.
*자두에 있는 안내로는 TF 착용 가능한 재료로 덮여 있습니다.
* 작업 테이블 표면과 3 축 가이드 라인은 단단하고 정밀하게 닦습니다.
M250B:
* Z축에서 55°의 두 개의 둥근 꼬리 가이드 라인이 채택되고, Y축에서는 직사각형 가이드 라인이 채택됩니다.
*자두에 있는 안내로는 TF 착용 가능한 재료로 덮여 있습니다.
* 작업 테이블 표면과 3 축 가이드 라인은 단단하고 정밀하게 닦습니다.
M250:
* Y축과 Z축에 대한 직사각형 안내 길
*자두에 있는 안내로는 TF 착용 가능한 재료로 덮여 있습니다.
M250C:
* Y축과 Z축에 대한 직사각형 안내 길
*자두에 있는 안내로는 TF 착용 가능한 재료로 덮여 있습니다.
* 5HP 프레싱 헤드 모터와 펜 지름은 100mm입니다.
* 고정 구조는 어댑터 없이 밀 헤드를 연결하는 데 사용됩니다.
M250D:
* Y축과 Z축에 대한 직사각형 안내 길
*자두에 있는 안내로는 TF 착용 가능한 재료로 덮여 있습니다.
* 5HP 프레싱 헤드 모터와 펜 지름은 100mm입니다.
M250U:
* Y축과 Z축에 대한 직사각형 안내 길
* X, Y 축은 자동 공급 기어 박스를 채택; 공급 모터: 250w; 공급 속도: 15, 23, 33, 48, 78, 114, 166, 257;
* 작업 테이블 표면과 3 축 가이드 라인은 단단하고 정밀하게 닦습니다.
M300:
* Y축과 Z축에 대한 직사각형 안내 길
*자두에 있는 안내로는 TF 착용 가능한 재료로 덮여 있습니다.
* 5HP 프레싱 헤드 모터와 펜 지름은 100mm입니다.
* 작업 테이블 표면과 3 축 가이드 라인은 단단하고 정밀하게 닦습니다.
* Z축은 고속 리프팅 모터를 채택합니다.
M300A:
* Y축과 Z축에 대한 직사각형 안내 길
*자두에 있는 안내로는 TF 착용 가능한 재료로 덮여 있습니다.
* 5HP 프레싱 헤드 모터와 펜 지름은 100mm입니다.
* 작업 테이블 표면과 3 축 가이드 라인은 단단하고 정밀하게 닦습니다.
* Z축은 고속 리프팅 모터를 채택합니다.
* 고정 구조는 어댑터 없이 밀 헤드를 연결하는 데 사용됩니다.
M330:
* Y축과 Z축에 대한 직사각형 안내 길
*자두에 있는 안내로는 TF 착용 가능한 재료로 덮여 있습니다.
* 5HP 프레싱 헤드 모터와 펜 지름은 100mm입니다.
* 작업 테이블 표면과 3 축 가이드 라인은 단단하고 정밀하게 닦습니다.
* Z축은 고속 리프팅 모터를 채택합니다.
* 슈퍼 젤 구조
M330A:
* Y축과 Z축에 대한 직사각형 안내 길
*자두에 있는 안내로는 TF 착용 가능한 재료로 덮여 있습니다.
* 5HP 프레싱 헤드 모터와 펜 지름은 100mm입니다.
* 작업 테이블 표면과 3 축 가이드 라인은 단단하고 정밀하게 닦습니다.
* Z축은 고속 리프팅 모터를 채택합니다.
* 슈퍼 샐러 구조
* 고정 구조는 어댑터 없이 밀링 헤드를 연결하는 데 사용됩니다.
*** 표준 액세서리:
당기줄, 전기 상자, 작업 조명, 핸드 오일 펌프, 도구 및 도구 상자
*** 선택용 액세서리:
디지털 판독 시스템 (DRO), 머신 비즈, 전력 공급 장치, 기어 박스 전력 공급 장치, 클램핑 키트, ISO40 콜렛 턱, R8 콜렛 턱, 오일 수집판, 플라스틱 스프래시 보호 장치, 냉각 시스템
