상세 정보 |
|||
표 여행 (X) (밀리미터): | 1500 | 기계가공 능력: | 무거운 짐 |
---|---|---|---|
테이블 이동거리(Y)(mm): | 670 | 테이블 이동거리(Z)(mm): | 670 |
가늘고 긴 테이프녹화자: | ISO50 | 가늘고 긴 속도(r.p.m)의 범위: | 40 - 1600 분당 |
종류: | 수직 | 스핀들 모터 전원(kW): | 7.5 |
전압: | 380V 50HZ | 크기 (L*W*H): | 3300x2380x2750mm |
무게 (kg): | 7300 | 보증: | 1년 |
주요 판매점: | 높은 정확도 | 판매 유형: | 다른 것 |
기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
핵심 부품에 대한 보증: | 1년 | 판매 후 서비스 제공: | 해외에 있는 기계 서비스용 엔지니어 |
테이블 사이즈: | 2100x500mm | Max. 최대. Weight of Workpiece 공작물의 무게: | 2000kg |
종방향 이동 (X축): | 1500 밀리미터 | 가늘고 긴 테이프녹화자: | ISO50 7:24 |
무게: | 7300 킬로그램 | 힘: | 7.5kW |
교차 이동(Y축): | 670 밀리미터 | 수직 이동(Z축): | 670 밀리미터 |
감원의 수: | 3 | 조건: | 새로운 |
적용 가능한 산업: | 건축 자재 상점, 기계 수리점, 제조 공장, 광고 회사 | 전시실 위치: | 루마니아, 남아프리카, 우즈베키스탄, 말레이시아, 호주, 캐나다, 인도네시아, 태국 |
핵심 부품: | 베어링, 모터, 기타 | 표 여행 (밀리미터): | 1500c670c670 |
연도: | 2022 | 항구: | 중국항. |
제품 설명

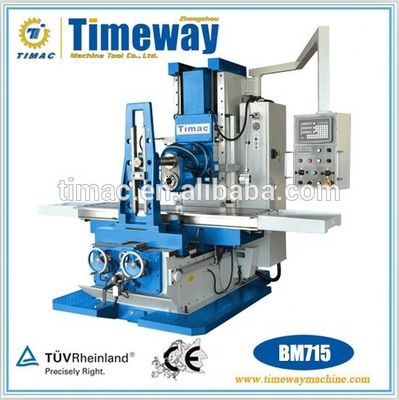

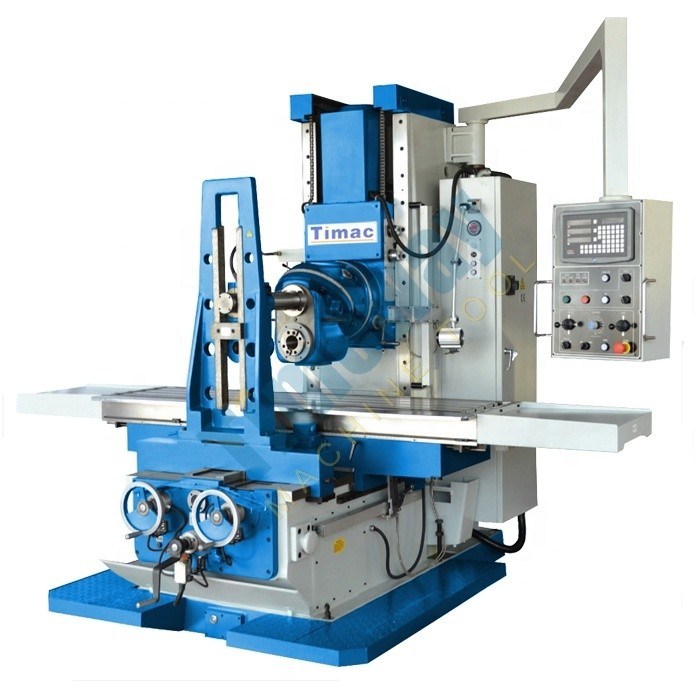

중량 보편적 머리 침대형 프레싱 머신
BM715
특징:
- X, Y, Z축에 있는 세르보 공급 모터는 반응, 정확성 및 일관성 공급을 보장합니다.
- 조작자의 안전을 위해 손바닥 손잡이에 마이크로 스위치.
- 도구 상자와 조작 설명서
- X, Y 축 공 나사 부드럽고 정확한 작동을 제공합니다.
- 냉각체 시스템과 하로겐 조명 포함
- X축, Z축을 가로지르는 정사각형 구조로
- 클러치 핸드 휠 X, Y 축
- 자동 오일 윤활 펌프와 저수기

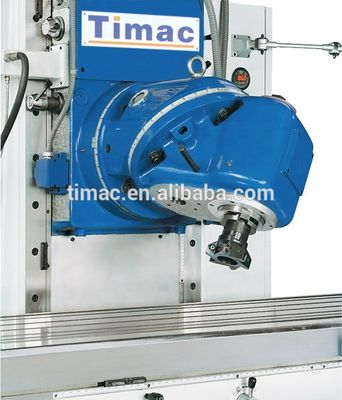

- 보편적인 헤드 회전 수평 위치.
주요 구조에 대한 소개:
- 큰 기계 침대, 넓은 기둥, 그리고 높은 내재 무게 - 큰 부품의 가공 및 중량 칩 제거 용량에 대한 전력 패키지.
- 고품질 철근으로 만든 매우 딱딱하고 큰 크기의 상자 기둥 디자인은 최적의 작업 결과를 위해 단단한 기반을 제공합니다.
- 극도로 넓은 가이드 라인은 높은 부하에서 최대 안정성과 정밀도를 보장합니다.
- Extra long table travel distance(1500mm) and large table setup area (2100x500mm) allow machining of large single parts or interactive machining of several parts - to give you a leading edge over your competition.
- 스핀들 속도의 범위는 40~1600rpm입니다.
- 무궁무진하게 변동적인 선형 및 교차 공급
- 조종사가 최적의 위치에 놓을 수 있는 긴 팔에 장착된 제어판
기술 파라미터:
사양 | BM715 | |
표 | 테이블 크기 | 2100x500mm |
T 슬롯 번호/폭/거리 | 4~20~100mm | |
테이블의 최대 부하 | 2000kg | |
가공 범위 | 길쭉한 이동 (X축) | 1500mm |
가로 이동 (Y축) | 670mm | |
수직 이동 (Z축) | 670mm | |
주 스핀들 | 스핀드 톱니 | ISO507:24 |
스핀드 속도 단계 | 12단계, 40-1600rpm ((60HZ) 12단계, 35-1345rpm ((50HZ) | |
스핀들 축에서 기둥 표면까지의 거리는 | 610mm | |
스핀드 코에서 테이블 표면까지의 거리는 | 0~670mm | |
먹이 | 길쭉한/횡단식량 | 20~1800mm/min (변수) |
수직식품 | 10-900 mm/min (변수) | |
직선속/횡단속 | 3500mm/min | |
래피드 트래버스 수직 | 1750 mm/min | |
모터 전력 | 주 엔진 | 7.5kw |
피드 모터 | 2kw | |
헤드 스톡의 승강 모터 | 2kw | |
냉각 액체 모터 | 550W | |
다른 것 | 패키지 크기 | 2280x2280x2820mm |
전체 차원 | 3300x2380x2750mm | |
북서부/G.W | 7300/8000kg |
표준 액세서리:
•ISO50 밀링 턱 세트 (8개) •ISO50 프레싱 아버 (φ40mm)

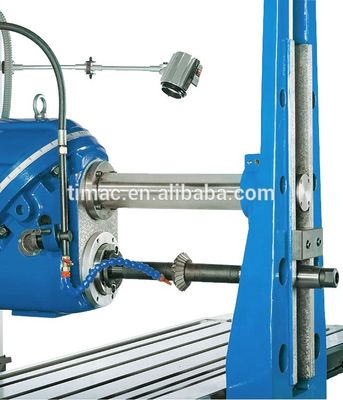

•수평 프레싱 아버 (φ32mm) •수평 프레싱 아버 지원;
•그리기 바;•724조각 수갑;
•쿼츠 램프•도구 상자;
•기름 총;•토대 볼트;
•안쪽 육각형 켜기;•두 개의 머리의 랜치 키;
•CE 표준 전기 부품;•운영 설명서 (영어판);
선택용 액세서리:
• 3 축 DRO; • X & Y 축에 대한 볼 롤링 리드 스크루;
• 기계 반대 200mm; • 보편적인 분할 머리가;
• 회전 테이블 500mm; • 스핀드 보호 (눈 보호);
