고 생산성 수직 무릎 밀링 머신 2522x2265x2432mm 차원

고 생산성 수직 무릎 밀링 머신 2522x2265x2432mm 차원

제품 상세 정보:

원래 장소: 중국
브랜드 이름: TIMAC
모델 번호: VMN420

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $18,000.00/sets 1-1 sets
포장 세부 사항: 나무상자(훈증가능)
공급 능력: 300개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

표 여행 (X) (밀리미터): 1200 기계가공 능력: 등대세
테이블 이동거리(Y)(mm): 360 테이블 이동거리(Z)(mm): 470
가늘고 긴 테이프녹화자: 번호:50 가늘고 긴 속도(r.p.m)의 범위: 22 - 1100 분당
종류: 수직 전압: 고객 요구사항
크기 (L*W*H): 2522x2265x2432mm 무게 (kg): 4500
보증: 1년 주요 판매점: 높은 생산성
판매 유형: 뜨거운 제품 2019년 기계 시험 보고: 제공
비디오 출입 검사: 제공 핵심 부품에 대한 보증: 1년
판매 후 서비스 제공: 해외에 있는 기계 서비스용 엔지니어 CNC 또는 아니: 일반
색상: 녹색 테이블 사이즈: 420x1800mm
T-슬롯: 3-18-90mm Max. 최대. Weight of Workpiece 공작물의 무게: 800 킬로그램
X/Y/Z축: 1200/360/470mm 가늘고 긴 테이프녹화자: 7:24 50호
주축 속도 범위: 30-1500rpm(18단계) 보증 후 서비스: 온라인 지원
감원의 수: 3 조건: 새로운
적용 가능한 산업: 제조 공장 전시실 위치: 칠레, 알제리, 방글라데시, 우크라이나
핵심 부품: PLC 항구: 중국 항구

제품 설명

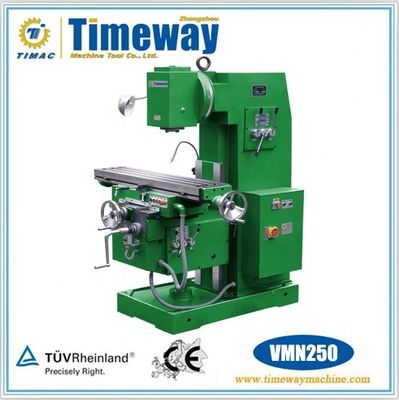

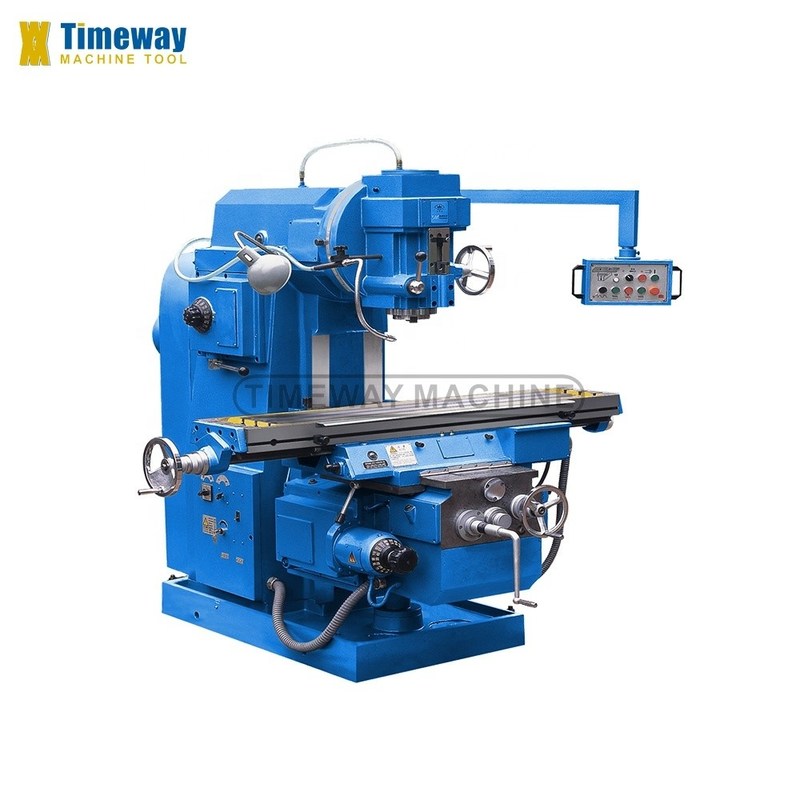

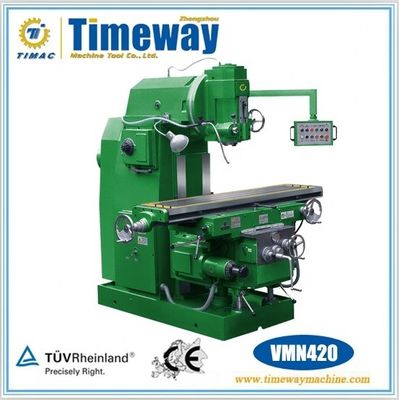

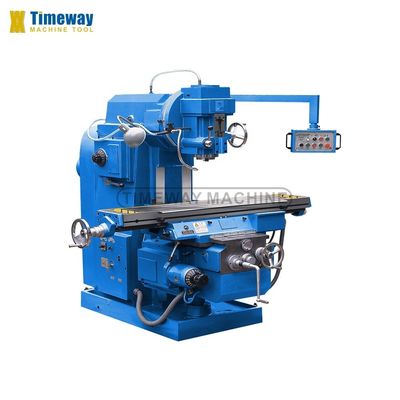

수직 무릎형 프레싱 머신

VMN 250 VMN 300 VMN 320 VMN 360 VMN 420

주요 전망



고 생산성 수직 무릎 밀링 머신 2522x2265x2432mm 차원 0

제품 설명



특징:

  • 시리즈 수직 무릎 유형의 프레싱 기계는 광범위한 범위에서 사용할 수있는 일반 용도 기계입니다.
  • 표면, 실린더, 측면, bevel 및 형성 된 프레싱 커터와 장착되어있는 기계는 평평하고 기울어진 표면, 슬롯 및 다양한 작업 조각의 기어를 처리하는 데 적합합니다.
  • 회전 테이블과 분할 머리와 같은 선택용 액세서리로 장착 된 기계는 다재다능한 가공에 적용 될 수 있으며 가공 과정, 유지 보수, 도구,도형 및 곰팡이.
  • 수직 프레싱 헤드는 ±45 ° 회전 할 수 있으며 스핀드 펜은 수직으로 움직일 수 있습니다 (VMN250없이), 작업 테이블은 X / Y / Z 축에 자동 공급 및 빠른 공급을 실현 할 수 있습니다.
  • 단단 한 및 땅 가이드 라인은 기계의 전반적인 정확성 및 가공 정확성을 보장합니다.
  • 고전력 모터, 넓은 변화 속도, 그래서 기계는 합금 절단기를 사용하여 고속 절단을 완료 할 수 있습니다.
  • 기계의 전체 구조 디자인의 최적화, 충분히 딱딱하고 안정적으로, 무거운 용량 작업 부품을위한 강력한 절단을 실현 할 수 있습니다.
  • 완전한 냉각액과 윤활 시스템으로 장착되어 유지 보수 비용을 줄입니다.
  • 고객의 요구에 따라, 우리는 2/3 축 디지털 판독을 설치할 수 있습니다.

기술 파라미터:

사양

단위

VMN250

VMN300

VMN320

VMN360

VMN420

작업 테이블 크기

mm

250x1100

300x1250

320x1320

360x1600

420x1800

T 슬롯 ((NxWxD)

mm

3x14x63

3x14x63

3x18x80

3x18x80

3x18x90

작업 테이블의 최대 부하

1kg

250

250

550

550

800

길쭉한 이동 (X)

mm

720

750

800/780

1020/1000

1200/1180

크로스 여행 (Y)

mm

265

265

300/280

300/280

360/350

수직 이동 (Z)

mm

410

410

410/400

410/400

470/450

공급 속도 단계

단계

12

12

18

18

18

피드 속도 범위:

- 길쭉한 X

mm/min

12-560

15-800

15~750

15~750

22-1100

- Y를 넘기세요

mm/min

12-560

15-800

15~750

15~750

22-1100

- 수직 Z

mm/min

5-226

6-270

5.7-280

5.7-280

8.3-410

빠른 공급 범위:

- 길쭉한 X

mm/min

1780

2100

2250

2250

2400

- Y를 넘기세요

mm/min

1780

2100

2250

2250

2400

- 수직 Z

mm/min

720

880

844

844

900

수직 프레싱 헤드의 최대 회전 각도

°

±45°

±45°

±45°

±45°

±45°

스핀드 코에서 작업 테이블 표면까지의 거리

mm

60~470

60~470

50-460

50-460

40-510

스핀들 중심에서 수직 안내로까지의 거리는

mm

290

290

380

380

450

작업 테이블의 중심에서 수직 가이드까지의 거리

mm

160-430

152-417

235-535

235-535

235-535

스핀드 홀 코너

-

724 NO:40

724 NO:40

724 NO:50

724 NO:50

724 NO:50

선반 지름

mm

Φ27

Φ22, Φ27

Φ32, Φ40

Φ32, Φ40

Φ32, Φ50

스핀드 펜 여행

mm

-

70

75

75

85

스핀드 속도 단계

단계

12

12

18

18

18

스핀드 속도 범위

r/mm

35~1600

35~1600

30~1500

30~1500

30~1500

주전자 전력

kw

4

4

7.5

7.5

11

피드 모터 전력

kw

0.75

0.75

1.5

1.5

3

기계 차원

cm

167x135x180

165x154x192

230x170x209

230x206x209

252x226x243

패키지 크기

cm

154x150x213

167x158x204

222x190x232

224x208x232

247x240x272

기계 무게

1kg

1800

1800

3200

3370

4700

전압/주파수

V/HZ

380/50

380/50

380/50

380/50

380/50





고객의 요구에 따라, 우리는 기계 가이드웨이, 작업 테이블, 그리고 부하 용량 개발 할 수 있습니다.

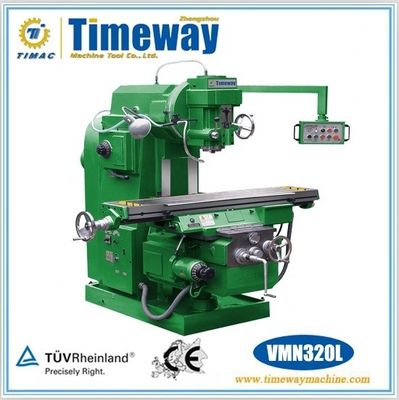

사양

단위

VMN320L

VMN420L

작업 테이블 크기

mm

320x1600

428x2000

T 슬롯 ((NxWxD)

mm

3x18x80

3x18x100

작업 테이블의 최대 부하

1kg

550

800

길쭉한 이동 (X)

mm

1020/1000

1250/1230

크로스 여행 (Y)

mm

300/280

420/410

수직 이동 (Z)

mm

410/400

480/470





표준 액세서리:

  • 그리기 바
  • 중앙 윤활
  • 작업등
  • 냉각수 시스템
  • 작동 도구
  • 운영자 설명서





선택용 액세서리:

  • 줄이는 수갑
  • 2/3축 디지털 판독
  • 각종 클램핑 도구
  • 밀링 턱
  • 기계 톱니
  • 회전 작업 테이블
  • 갈라지는 머리
