상세 정보 |
|||
표 여행 (X) (밀리미터): | 1800 | 기계가공 능력: | 무거운 짐 |
---|---|---|---|
테이블 이동거리(Y)(mm): | 600 | 테이블 이동거리(Z)(mm): | 900 |
가늘고 긴 테이프녹화자: | ISO50 | 가늘고 긴 속도(r.p.m)의 범위: | 40 - 1200 분당 회전수 |
종류: | 보편적 | 스핀들 모터 전원(kW): | 11 |
전압: | 요구합니단 것처럼 | 크기 (L*W*H): | 4300x3200x3300mm |
무게 (kg): | 10000 | 보증: | 1년, 1년 |
주요 판매점: | 높은 정확도 | 판매 유형: | 다른 것 |
기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
핵심 부품에 대한 보증: | 1년 | 테이블 사이즈: | 2500x575mm |
x 축 교통: | 1800 밀리미터 | 방추 속도: | 40-1200(12단계) |
기계 종류: | 베드형 밀링 머신 | 힘: | 11kW |
Y 축 여행: | 600 밀리미터 | Z축 여행: | 900 밀리미터 |
감원의 수: | 3 | 조건: | 새로운 |
적용 가능한 산업: | 건축 자재 상점, 제조 공장, 기타 | 전시실 위치: | 우즈베키스탄, 말레이시아, 호주, 터키, 독일, 베트남, 페루, 인도네시아 |
핵심 부품: | 베어링, 모터, 기타 | 표 여행 (밀리미터): | 1800x600x900 |
연도: | 2022 | 항구: | 중국 항구 |
제품 설명

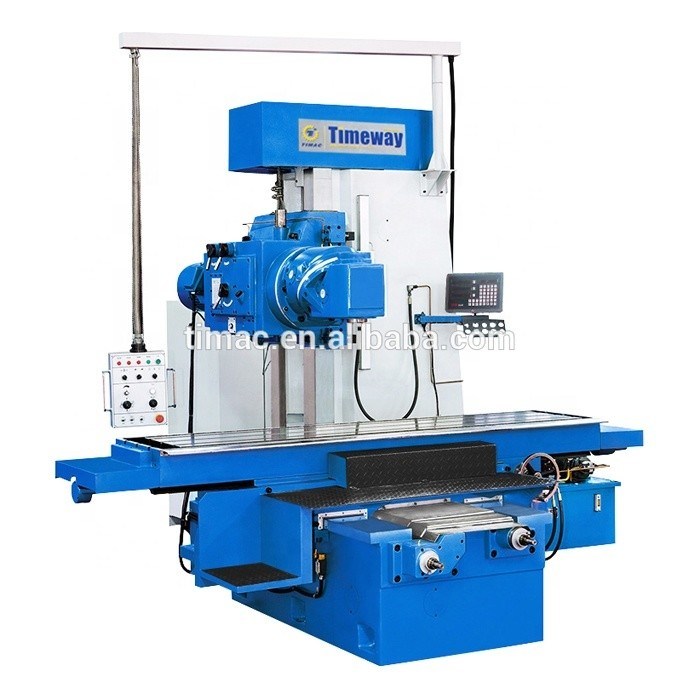

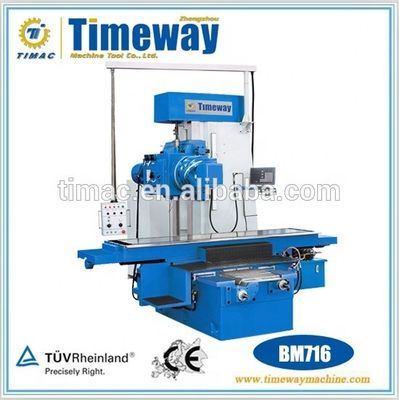

유니버설 헤드 수직 침대형 프레싱 머신
BM716
특징:
- 높은 테이블 로드 용량과 강력한 주전 스핀드 드라이브, 수압 축 클램핑과 보편적 회전 헤드.
- 견고하고 검증된 설계 ∙ 최고 정밀과 낮은 진동을 보장하기 위해 우수한 철근으로 만든 매우 딱딱하고 무거운 기계 침대.
- Increased operator comfort with large step guard along the entire work table length – easy accessibility to the universal cutter head for easy tooling and unloading of machine when working with large workpieces.
- 견고한 가이드 라인은 극도의 정확성 과 내구성 을 보장 하며, 자동 중앙 윤활 시스템 은 유지 보수 작업 을 최소화 한다.
- 작업 테이블의 특징은 광범위한 응용 프로그램의 요구를 충족시키기 위해 최적화되어 있습니다: 2500x575mm의 큰 테이블 설정 영역과 3000kg의 높은 테이블 부하 용량.
- 절단 스핀들 수직에서 수평으로 쉽게 빠르게 전환
- 무궁무진한 자동 선형 및 교차 공급
- 모든 축에 안정적인 수압 클램핑
- 강력한 11 kW 모터 고 용량 가공.

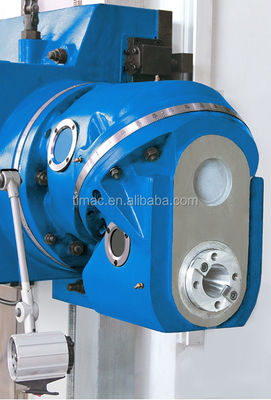

- 보편적 절단 머리는 360° 회전 기능을 갖추고 있으며 다양한 작업 조각의 다재다능하고 복잡한 가공을 위해 쉽게 제어 할 수 있습니다. 2 개의 회전 레벨은 거의 모든 각을 설정 할 수 있습니다.최대 강도와 조용한 작동을 특징으로 합니다각은 90o에서 45o까지 무한하게 조정 가능한 스케일에 수동으로 설정할 수 있습니다.이것은 사용자 정의 공간 각도에서 정확한 조정과 수평 위치에 쉽게 이동 할 수 있습니다.
- 이 기계에는 탁월한 딱딱성을 가진 수평 절단 선반 받침대가 포함되어 있습니다.사용자가 긴 절단 아버로 가공하는 침대형 프레싱 머신 설계의 장점을 완전히 활용할 수 있도록.
수평 절단 기능:
기술 파라미터:
사양 | BM716 | |
표 | 테이블 크기 | 2500x575mm |
T 슬롯 번호/폭/거리 | 3-23-152mm | |
테이블의 최대 부하 | 3000kg | |
가공 범위 | 길쭉한 이동 (X축) | 1800 (2000) mm |
가로 이동 (Y축) | 600mm | |
수직 이동 (Z축) | 900mm | |
주 스핀들 | 스핀드 톱니 | ISO507:24 |
스핀드 속도 단계 | 12단계, 40-1200rpm | |
수직 스핀드 축에서 기둥 표면까지의 거리는 | 110mm | |
수직 스핀드 코에서 테이블 표면까지의 최소 거리 | 49mm | |
수평 스핀들 축에서 테이블 표면까지의 최소 거리 | 30mm | |
먹이 | 길쭉한/횡단식량 | 20~200mm/min (변수) |
수직식품 | 12-1320 mm/min (변수) | |
직선속/횡단속 | 3000mm/min | |
래피드 트래버스 수직 | 1800mm/min | |
모터 전력 | 주 엔진 | 11kw |
피드 모터 | 2.9 kw | |
헤드 스톡의 승강 모터 | 2kw | |
냉각 액체 모터 | 550W | |
다른 것 | 패키지 크기 | 3280x2280x3100mm 2580x1990x1230mm |
전체 차원 | 4300x3200x3300mm | |
기계 무게 | 10000kg |
표준 액세서리:
• ISO50 프레싱 턱 세트 (8pcs); • ISO50 프레싱 아버 (φ40mm);
• 드래그 바 • 7:24
• 쿼츠 램프 • 도구 상자
• 오일건, 냉각기 시스템 • 기초 볼트
• 내부의 헥사곤 잠그기 • 이중 머리 랭치
• CE 표준 전기 부품 • 운영 설명서 (영어판)
선택용 액세서리:
• 3 축 DRO • 스핀드 보호 (눈 보호)
• 기계 반대 200mm; • 보편적 분할 머리가;
회전 테이블 500mm
