제품 상세 정보:

원래 장소: 중국
브랜드 이름: TIMEWAY
모델 번호: TPX-110B

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $60,000.00/sets >=1 sets
포장 세부 사항: 나무상자(훈증 가능)
공급 능력: 150 세트/월당 세트
최고의 가격 접촉

상세 정보

표 여행 (X) (밀리미터): 900 기계가공 능력: 미디움 듀티
테이블 이동거리(Y)(mm): 900 테이블 이동거리(Z)(mm): 1400
가늘고 긴 테이프녹화자: 다른 것 가늘고 긴 속도(r.p.m)의 범위: 8 - 1000 분당 회전수
종류: 수평 스핀들 모터 전원(kW): 7.5
전압: 220V/380V/400V 크기 (L*W*H): 4910x2454x2750
무게 (kg): 11500 보증: 1년
주요 판매점: 경쟁력 있는 가격 판매 유형: 뜨거운 제품 2019년
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 가늘고 긴 지름: 110 밀리미터
최대 스핀들 토크: 1225N.m 주축 속도 범위: 8-1000rpm
스핀들 속도 단계: 22단계 최대 페이싱 헤드 토크: 1960N.m
직면 헤드 지름: 600 밀리미터 마주보는 머리 범위: 4-200rpm
테이블에 최대 적재 중량: 5000 킬로그램 급속 이송 속도(X/Y/Z/W): 2500mm/분
기계 무게: 11500 킬로그램 감원의 수: 5
조건: 새로운 전시실 위치: 한국, 칠레, UAE, 콜롬비아, 우크라이나, 말레이시아, 캐나다, 터키, 영국, 미국, 이탈리아, 페루, 파키스탄, 인도, 멕시코, 러시아
핵심 부품: 태도, 모터, 기어박스 표 여행 (밀리미터): 900x900x1400
연도: 2021 적용 가능한 산업: 다른 발전소, 에너지 & 마이닝을 제조하기

제품 설명

제품 설명
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 0
특징:
1이 시리즈의 디지털 판독 수평 뚫기 및 프레싱 기계는 기계 鋳造, 철강 및 비 철강 작업 조각에 적응 할 수있는 보편적인 기계 도구입니다.공업은 굴착을 포함한다, 구멍 확대, 굴착, reaming, 평면 밀링, 점 대면, 스레딩, 그리고 다른 가공 프로세스. 대면 판 슬라이드는 광선적으로 공급 될 수 있으며, 기계가 큰 크기의 구멍을 파는 것을 가능하게합니다.,외부 지름 회전, 구획. 이 기계 시리즈는 에너지, 금속, 광업, 기계, 군사 등 산업에 사용할 수 있습니다.

2스핀드는 3개의 지지점과 좋은 딱딱성을 가지고 있다. 주면에는 질소 처리가 적용되어 스핀드가 높은 경화와 긴 수명을 가질 수 있다.

3스핀들 및 공급 속도 변경은 운영에 편리한 헤드 스톡 및 수압 사전 선택에 수동 회전 밸브를 채택합니다.

4. 운동 분포 및 클램핑 헤드 스톡 수직 이동, 작업 테이블의 경과 및 가로 이동 및 회전 움직임 모두 자동 제어 및 중앙 운영을 채택합니다.시간 및 노력을 절약 할 수 있습니다., 또한 기계의 편리하고 신뢰할 수 있습니다.

5작업 테이블은 높은 정확성을 보장하는 4x90° 광적 위치 장치가 장착되어 있습니다.
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 1
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 2
사양
단위
TPX-110B
TPX-110C
TPX-110D
TPX-130B
TPX-130C
스핀들

스핀드 지름
mm
110
110
110
130
130
스핀드 톱니
-
MT6
MT6
MT6
메트릭 80
메트릭 80
최대 스핀드 토크
N.m
1225
1225
1225
3136
3136
최대 스핀드 추진력
N
12250
12250
12250
31360
31360
스핀드 속도 단계
-
22
22
22
24
24
스핀드 속도 범위
rpm
8-1000
8-1000
8-1000
4-800
4-800
주전자 전력
-
7.5
7.5
7.5
15
15
얼굴로






최대. 얼굴 머리 토크
N.m
1960
1960
1960
4900
4900
앞면 머리 지름
mm
600
600
600
750
750
얼굴로 향하는 헤드 속도 범위
rpm
4-200
4-200
4-200
2.5-125
2.5-125
머리 속도의 계단으로 향하고
-
18
18
18
18
18






테이블 크기
mm
1100x960
1100x960
1100x960
1600x1400
1800x1600
테이블의 최대 부하량
1kg
5000
5000
5000
8000
10000
T 슬롯 크기
mm
22
22
22
28
28
T 슬롯 수
-
7
7
7
9
11
작업 범위






X축 이동
mm
900
1250
1600
1600
2000
Y축 이동
mm
900
900
1200
1400
1800
Z축 이동
mm
1400
1400
1400
2000
2000
W축 이동 (스핀들)
mm
600
600
600
900
900
U축 이동 (대면 슬라이드 이동)
mm
180
180
180
250
250
B축 회전 각 (표)
°
360° (4x90°)
360° (4x90°)
360° (4x90°)
360° (4x90°)
360° (4x90°)
스핀드 중심과 작업 테이블 사이의 거리가
mm
0-900
0-900
0-900
0-900
0-900
공급 범위






빠른 공급 범위 (X/Y/Z/W)
mm/min
2500
2500
2500
2500
2500
축의 속도/스핀드 회전 범위 (X/Y/Z/W)
mm/rev
00.04-6/0.01-188
00.04-6/0.01-188
00.04-6/0.01-188
0.05-8/0.01-2
0.05-8/0.01-2
정확성






측정 정확도 (X/Y/Z)
mm
0.005
0.005
0.005
0.005
0.005
측정 측정 정확도 (B축)
°
00.001°
00.001°
00.001°
00.001°
00.001°
다른 것






전체 차원 (LxWxH)
mm
4910x2454x2750
4910x2870x2750
5028x3359x3079
6995x3647x3442
7030x4665x3800
기계 무게
1kg
11500
13000
14000
24000
28000
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 3
- MT6 스핀드 (110mm)
- 메트릭 80 스핀들 (130 mm)
- 표면판
- 지루한 도구 기기
- 작업등
- 냉각 시스템
- 수압 시스템
- 윤활 펌프
- NEWALL X/Y 축 DRO
- MITSUBISHI PLC 제어
- CE 표시 된 전기 부품
- 레벨 윙 & 기초 볼트
- 작동 도구
- 조작 설명서

- ISO (7:24) 스핀들
- NEWALL Z축 DRO
- 뒷줄
- 회전장치와 변속기
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 4
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 5

침대

우리의 고품질 주사기는 닦은 및 단단한 가이드웨이 특징입니다.
딱딱함과 안정성을 극대화합니다.
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 6

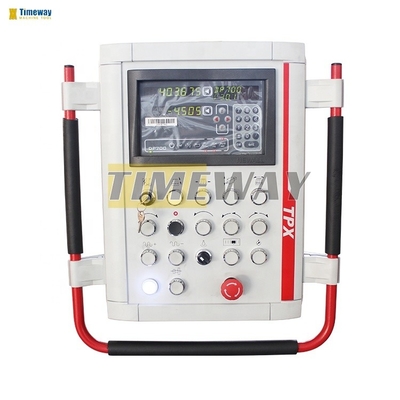

제어판

서식 또는 스윙 팔 장치에서 사용할 수 있습니다,
제어 패널은 사용하기 쉽고 운영자를 줄입니다
피곤함
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 7

테이블 360° 회전, 1100x960mm 큰 테이블 제공
5톤 이하의 작업재 무게의 밀링
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 8

뒷줄기

선택용 액세서리로서, 보조 지원 부러기 막대,
큰 스트로크 깊은 구멍을 뚫고 동축성을 유지합니다.
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 9

고품질의 주사기로 만들어지고,단단한 가이드 라인, 최적화된 구조 설계는 쉽게 조립을 지원합니다.
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 10

소재

원속도는 헤드 스톡 자체에 있는 스위치를 통해 제어되며, 다양한 회전 속도가 가능하다.
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 11

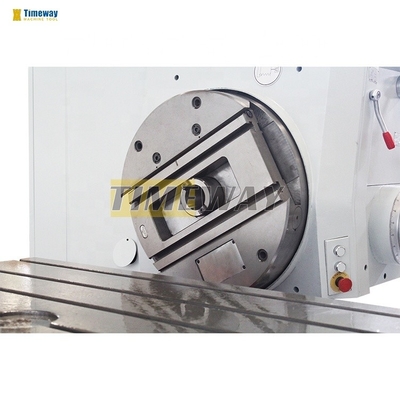

스핀들 및 표면판

각종 작업에 따라 다른 작업 특정 속도 범위와 함께 표면 판과 드릴 스핀들기능.
최대 부하 무게 5000kg 고 정밀 DRO 수평 도어 및 프레싱 기계 12

수압 시스템

압력은 구제 밸브를 통해 조절됩니다. 회전 밸브를 통해 가변 속도는 달성됩니다.
