상세 정보 |
|||
| 테이블 사이즈 (밀리미터): | 22 | 표 여행 (X) (밀리미터): | 900 밀리미터 |
|---|---|---|---|
| 테이블 이동거리(Y)(mm): | 900 밀리미터 | 테이블 이동거리(Z)(mm): | 1400 밀리미터 |
| 감원의 수: | 4 | 이동거리(W축)(mm): | 600 밀리미터 |
| 비디오 출입 검사: | 제공 | 기계 시험 보고: | 제공 |
| 판매 유형: | 일반 제품 | 핵심 부품에 대한 보증: | 1년 |
| 핵심 부품: | 모터, 기어 | 가늘고 긴 속도(r.p.m)의 범위: | 1800회속 |
| 종류: | 수평 | 조건: | 새로운 |
| CNC 또는 아니: | 일반 | 생산용량: | 150SETS/YEAR |
| 전압: | 380v | 크기 (L*W*H): | 5016*3867*3148mm |
| (t)에 짓누르세요: | 11.5 Ｔ | 보증: | 1년 |
| 주요 판매점: | 다기능 | 적용 가능한 산업: | 제조 공장 |
| 전시실 위치: | 이집트, 프랑스, 인도네시아, 모로코, 칠레, 알제리, 남아프리카, 키르기스스탄, 일본, 호주 | 가늘고 긴 지름: | 110 밀리미터 |
| 가늘고 긴 테이프녹화자: | 모스 6호 | 스핀들 최대 토크: | 1225N.m |
| 스핀들 최대 축 추력: | 12250N | 스핀들 속도 설정: | 22 |
| 주축 속도 범위: | 8-1000rpm | 스핀들 메인 모터 전원: | 7.5kW |
| 페이싱 플레이트 최대 토크: | 1960N.m | 마주보는 판 직경: | 600 밀리미터 |
| 마주보는 플레이트 속도 범위: | 4-200rpm | 항구: | 중국 항구 |
제품 설명
제품 설명

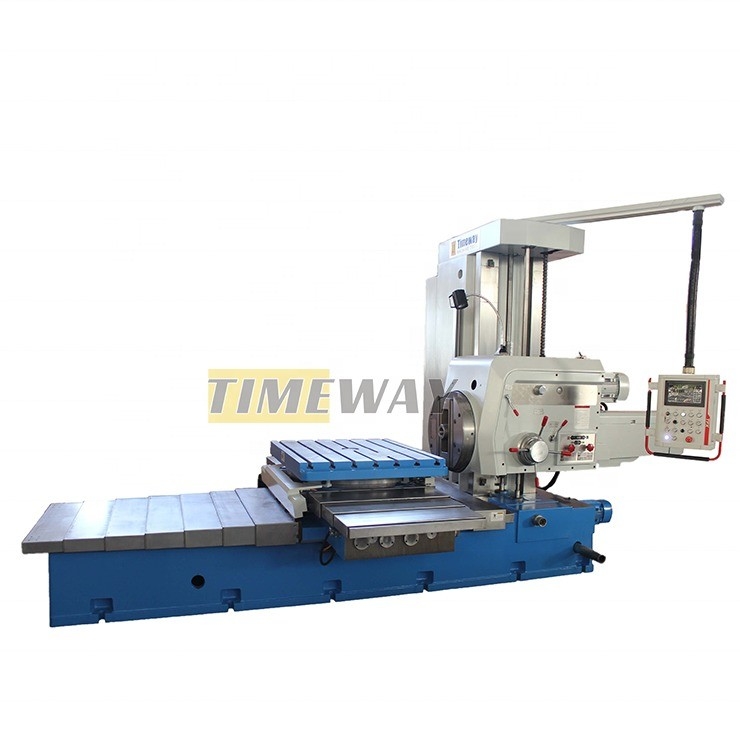

기계 요약
클래식 시리즈 수평 프레싱 및 굴착 기계는 특히 거칠고 마무리 굴착뿐만 아니라
큰, 중간 크기와 상자 유형의 부품 밀링. 그들은 내부 구멍 굴림, 고리 회전 및 방사성 경로에 우수한
접면 판 슬라이드 휴식의 공급. 작업 테이블 회전은 큰 작업 조각의 매출에 적합한 4 * 90 광적 위치 장치가 사용됩니다.
정밀 DRO 측정 시스템은 작업 조각 좌표 및 선의 요구 사항을 충족시킵니다.
큰, 중간 크기와 상자 유형의 부품 밀링. 그들은 내부 구멍 굴림, 고리 회전 및 방사성 경로에 우수한
접면 판 슬라이드 휴식의 공급. 작업 테이블 회전은 큰 작업 조각의 매출에 적합한 4 * 90 광적 위치 장치가 사용됩니다.
정밀 DRO 측정 시스템은 작업 조각 좌표 및 선의 요구 사항을 충족시킵니다.
특징:
1.고품질 스핀들:3층 메커니즘은 높은 회전 정확도를 보장하고 3점 지원은 높은 딱딱성과 정확성을 제공합니다.
2.사용자 친화적인 레이아웃:매달린 작업 패널은 유연하고 편리한 중앙 운영을 제공합니다.
먹이 속도는

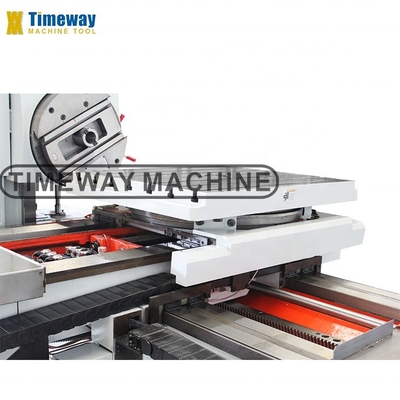

3.정확하고 안정적인 광학 표적:작업 테이블의 4*90 광학 표지 장치는 높은 위치 정확성과 회전 boring 때 높은 정밀도를 보장합니다.
1.고품질 스핀들:3층 메커니즘은 높은 회전 정확도를 보장하고 3점 지원은 높은 딱딱성과 정확성을 제공합니다.
2.사용자 친화적인 레이아웃:매달린 작업 패널은 유연하고 편리한 중앙 운영을 제공합니다.
먹이 속도는
3.정확하고 안정적인 광학 표적:작업 테이블의 4*90 광학 표지 장치는 높은 위치 정확성과 회전 boring 때 높은 정밀도를 보장합니다.
4.전구-하이드라울릭 잠금:모든 움직이는 부품에는 전기-하이드라울릭 잠금 장치가 있습니다. 하나의 부품만 움직이고 다른 부분은 자동으로 클램프됩니다.
5.침대:우리의 고품질 주사기는 닦은 및 단단한 가이드웨이를 특징으로 합니다.
안정성
안정성
6.컨트롤 패널:윙링 팔 또는 윙링 팔 형태로 제공되며, 제어판은 사용하기 쉽고 운영자의 피로를 줄입니다.
7.내부 설계: 기름, 냉각액 및 칩 침입을 방지하기 위해 완전히 폐쇄 된 구조로 설치가 쉽고 안정적이며 정확합니다.
8기둥: 고품질의 주사기로 제작되어 있으며 토지와 단단한 가이드웨이로 최적화된 구조 설계로 조립을 쉽게 지원합니다.
8기둥: 고품질의 주사기로 제작되어 있으며 토지와 단단한 가이드웨이로 최적화된 구조 설계로 조립을 쉽게 지원합니다.
9보호 장막:고품질의 용접 된 철판은 우수한 보호 장막을 형성합니다.
10수압 시스템 압력은 구제 밸브를 통해 조절됩니다. 회전 밸브를 통해 변화되는 속도는 달성됩니다.
11헤드 스톡 원속도는 헤드 스톡 자체에 있는 스위치를 통해 제어되며, 다양한 회전 속도가 가능하다.
사양 | 단위 | TPX-110D | ||
스핀들 | 직경 | mm | 110 | |
톱니 | 모스 노6 | |||
맥스. 토크 | N.m | 1225 | ||
최대 축 추진력 | N | 12250 | ||
속도 설정 | - | 22 | ||
속도 범위 | rpm | 8-1000 | ||
주전자 전력 | kw | 7.5 | ||
표면판 | 맥스. 토크 | N.m | 1960 | |
직경 | mm | 600 | ||
속도 범위 | rpm | 4-200 | ||
속도 설정 | - | 18 | ||
작업 테이블 | 크기 | mm | 1250*1100 | |
최대 부하 | 1kg | 5000 | ||
T 슬롯 크기 | mm | 22 | ||
T 슬롯 수 | 7 | |||
가공 범위 | X축 최대 이동 | mm | 1600 | |
Y축 최대 이동 | mm | 1200 | ||
Z축 최대 이동 | mm | 1400 | ||
W축 최대 이동 (스핀들) | mm | 600 | ||
U축 최대 이동 (대면 판 슬라이드) | mm | 180 | ||
B축 회전 각 | ° | 360 | ||
스핀드 크네터와 작업 테이블 사이의 최소 거리 | mm | 0 | ||
먹이 | 빠른 경로 X/Y/Z/W | mm/min | 2500 | |
각 스핀드 회전에 대한 축의 공급 범위 | mm/rev | 00.04-6/0.01-188 | ||
속도 범위 ((X) | mm/min | - | ||
정확성 | 선형 측정 판독 정확도 (X/Y/Z축) | mm | 0.005 | |
선형 측정 판독 정확성 (B축) | ° | 0.001 | ||
일반 사양 | 크기 (L*W*H) | mm | 5028*3359*3079 | |
기계 무게 | 1kg | 14000 | ||
표준:
MT6 스핀들 (110mm)
메트릭 80 스핀들 (130mm)
표면판
보러 도구 기기
작업등
냉각 시스템
수압 시스템
윤활 펌프
윤활 펌프
NEWALL X/Y축 DRO
MITSUBISHI PLC 제어
CE 표시 전기 부품
평준 윙과 기초 볼트
작동 도구
작동 도구
사용 설명서
선택 사항:
ISO50 (7:24) 스핀들
NEWALL Z축 DRO
뒷줄기
회전장치와 변속기
