상세 정보 |
|||
| 테이블 사이즈 (밀리미터): | 1320*1010 | 표 여행 (X) (밀리미터): | 1200 밀리미터 |
|---|---|---|---|
| 테이블 이동거리(Y)(mm): | 900 밀리미터 | 테이블 이동거리(Z)(mm): | 1300mm |
| 감원의 수: | 4 | 맥스. 표 로드(KG): | 5000 킬로그램 |
| 이동거리(W축)(mm): | 5000 밀리미터 | 비디오 출입 검사: | 제공 |
| 기계 시험 보고: | 제공 | 판매 유형: | 일반 제품 |
| 핵심 부품에 대한 보증: | 1년 | 핵심 부품: | 기어박스, 압력용기 |
| 포지셔닝 정확도(X축) mm: | 0.03 | 포지셔닝 정확도(Y축) mm: | 0.03 |
| 포지셔닝 정확도(Z축) mm: | 0.03 | 축의 번호: | 4 |
| 가늘고 긴 속도(r.p.m)의 범위: | 1100 분당 회전수 | 스핀들 모터 전원(kW): | 15 kw |
| 종류: | 수평 | 조건: | 새로운 |
| CNC 또는 아니: | 일반 | 전압: | 220/380 |
| 크기 (L*W*H): | 5500x3050x2900 | (t)에 짓누르세요: | 12.5 Ｔ |
| 보증: | 1년 | 주요 판매점: | 다기능 |
| 적용 가능한 산업: | 의류 매장, 식음료 공장 | 전시실 위치: | 캐나다, 프랑스, 독일, 인도네시아, 태국, 모로코 |
| 굴진능력: | 60 | 카운터보어 직경(최대): | 240 |
| 슬라이드 작동 직경(최대): | 720 | 테이블 사이즈: | 1320*1010 |
| 테이블 적재 용량: | 5000 | 스핀들 중심에서 테이블까지의 거리: | 5-905 |
| T-슬롯의 수: | 7 | T-슬롯, 너비: | 22 |
| T-슬롯, 간격: | 1255 | 테이블 회전 범위: | 4*90 |
제품 설명
제품 설명
특징:

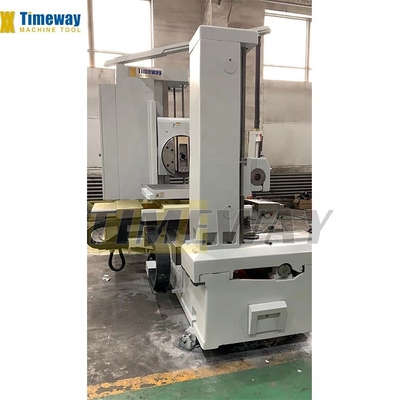

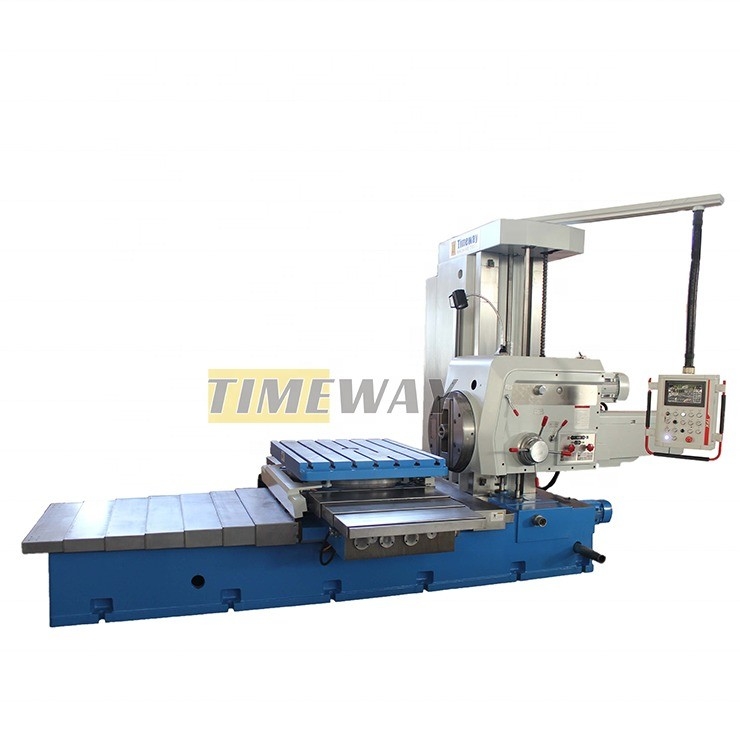

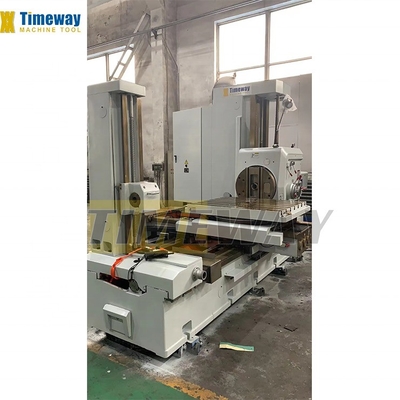

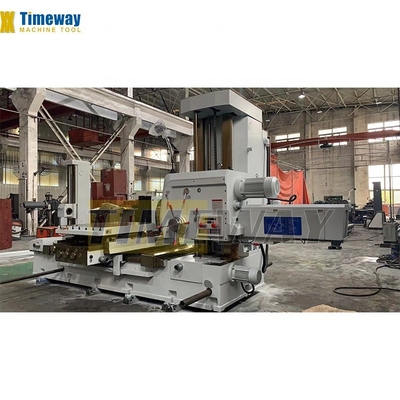

클래식 시리즈 수평 프레싱 및 굴착 기계는 특히 거칠고 마무리 굴착뿐만 아니라 크고 중형 및 상자 유형의 구성 요소의 굴착에 적합합니다.그들은 내부 구멍을 뚫는 데 탁월합니다., 원통 회전, 그리고 정면 판 슬라이드 휴지의 방사선 공급에 의해 굴곡.작업 테이블 회전 작업 정밀성 요구 사항에 적합한 4x90 ° 광적 위치 장치 사용정밀 DRO 측정 시스템은 작업 조각 좌표 및 선의 요구 사항을 충족합니다.
사양 | 단위 | TPX-110B | ||
스핀들 | 직경 | mm | 110 | |
톱니 | 모스 노6 | |||
맥스. 토크 | N.m | 1225 | ||
최대 축 추진력 | N | 12250 | ||
속도 설정 | - | 22 | ||
속도 범위 | rpm | 8-1000 | ||
주전자 전력 | kw | 7.5 | ||
표면판 | 맥스. 토크 | N.m | 1960 | |
직경 | mm | 600 | ||
속도 범위 | rpm | 4-200 | ||
속도 설정 | - | 18 | ||
작업 테이블 | 크기 | mm | 1100*960 | |
최대 부하 | 1kg | 5000 | ||
T 슬롯 크기 | mm | 22 | ||
T 슬롯 수 | 7 | |||
가공 범위 | X축 최대 이동 | mm | 900 | |
Y축 최대 이동 | mm | 900 | ||
Z축 최대 이동 | mm | 1400 | ||
W축 최대 이동 (스핀들) | mm | 600 | ||
U축 최대 이동 (대면 판 슬라이드) | mm | 180 | ||
B축 회전 각 | ° | 360 | ||
스핀드 크네터와 작업 테이블 사이의 최소 거리 | mm | 0 | ||
먹이 | 빠른 경로 X/Y/Z/W | mm/min | 2500 | |
각 스핀드 회전에 대한 축의 공급 범위 | mm/rev | 00.04-6/0.01-188 | ||
속도 범위 ((X) | mm/min | - | ||
정확성 | 선형 측정 판독 정확도 (X/Y/Z축) | mm | 0.005 | |
선형 측정 판독 정확성 (B축) | ° | 0.001 | ||
일반 사양 | 크기 (L*W*H) | mm | 4910*2454*2750 | |
기계 무게 | 1kg | 11500 | ||
- MT6 스핀드 (110mm) - 메트릭 80 스핀들 (130mm) - 표면판 - 지루한 도구 기기 - 작업등 - 냉각 시스템 - 수압 시스템 - 윤활 펌프 - NEWALL X/Y 축 DRO - MITSUBISHI PLC 제어 - CE 표시 된 전기 부품 - 레벨 윙 & 기초 볼트 - 작동 도구 - 조작 설명서 | - ISO50 (7:24) 스핀들 - NEWALL Z축 DRO - 뒷줄 - 회전장치와 변속기 |
왜 우리 를 선택 합니까?
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1, 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q: QC나 기계에 대한 안전 기준이 있나요?
A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q: MOQ는 얼마인가요?
A: 1 세트 (일부 저비용 기계만 1 세트 이상)
질문: 지불 조건은?
A: (1) T/T, 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불되어야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q: 보증은 어떨까요?
A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
A: 1, 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q: QC나 기계에 대한 안전 기준이 있나요?
A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q: MOQ는 얼마인가요?
A: 1 세트 (일부 저비용 기계만 1 세트 이상)
질문: 지불 조건은?
A: (1) T/T, 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불되어야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q: 보증은 어떨까요?
A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
이 제품에 대한 자세한 내용을 알고 싶습니다
